ВИНАХІД
Патент Російської Федерації RU2018769

Повітронагрівачі ПРИМІЩЕНЬ

Ім'я винахідника: Миколаїв Олександр Миколайович; Олефір Анатолій Васильович; Полянський Олександр Олександрович; Корольов Володимир Борисович
Ім'я патентовласника: Миколаїв Олександр Миколайович; Олефір Анатолій Васильович; Полянський Олександр Олександрович; Корольов Володимир Борисович
Адреса для листування:
Дата початку дії патенту: 1993.02.23

Винахід відноситься до пристроїв для обігріву приміщень і приготування їжі. Воздухонагреватель приміщень складається з корпусу з опорами і воздухоотражателем. Бічні і задні стінки корпусу охоплює кожух. Порожнина між стінками і кожухом розділена закріпленими на ньому пластинами, що утворять повітроводи. У камері згоряння встановлені решітка і дві розташовані одна під інший рухливі пластини. Відстань між ними становить 0,05 - 0,6 від висоти корпусу, а сумарна довжина перевищує довжину корпусу.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв для обігріву приміщень і приготування їжі.

Відомий повітронагрівачі, що містить корпус з камерою згоряння, трубкою для відведення горючих газів і люком для завантаження палива [1].

Недоліком відомого пристрою є низька ефективність обігріву приміщень.

Найбільш близьким до винаходу є груба, що містить корпус з камерою згоряння, воздухопроводящих каналами, трубкою відведення горючих газів, люком для завантаження палива і заслінкою для зміни режиму роботи [2].

Недоліком відомого пристрою є те, що воно має складну і трудомістку у виготовленні конструкцію через наявність великої кількості труб і зварювання.

Метою винаходу - зниження трудомісткості при виготовленні.

Поставлена ​​мета досягається за рахунок того, що в воздухонагревателе приміщень, що містить корпус з рухливо змонтованими в камері згоряння пластинами, трубою відводу горючих газів, люком для завантаження палива, піддон і охоплює бічні стінки корпусу кожух, рухливі пластини змонтовані в корпусі одна над іншою на відстані , що дорівнює 0,05-0,6 від висоти корпусу, а сумарна їх довжина перевищує довжину корпусу, при цьому бічні стінки корпусу утворюють опори. Крім того, одна з пластин має відігнутий ділянку, кожух виконаний гофрованим, і утворює зі стінками корпусу повітроводи, з зовнішньої сторони до кожуха прикріплені декоративні плитки, а з внутрішньої - поздовжні пластини, що утворюють зі стінками корпусу і кожухом повітроводи. Воздухонагреватель забезпечений додатковим кожухом, що створює порожнину з передньою стінкою корпусу.

Повітронагрівачі ПРИМІЩЕНЬ

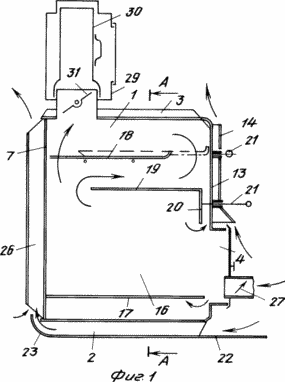

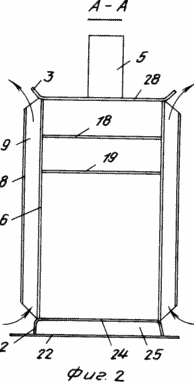

На фіг.1 зображений загальний вид повітронагрівача; на фіг.2 - то ж, вид збоку; на Фіг.3 - кожух з декоративними плитками; на фіг.4 - гофрований кожух.

Воздухонагреватель приміщень складається з корпусу 1 з опорами 2, воздухоотражателем 3, люком 4 для завантаження палива і трубою 5 відведення горючих газів. Бічні 6 і задню 7 стінки корпусу 1 охоплює кожух 8. Порожнина 9 між стінками 6 і 7 і кожухом 8 розділена закріпленими до нього пластинами 10, що утворюють повітроводи 11. Повітроводи 11 можуть бути утворені і і за допомогою виконаних на кожусі 8 гофр 12. З боку передньої стінки 13 може бути встановлений додатковий кожух 14, який утворює порожнину 15. В камері згоряння 16 встановлені решітка 17 і дві розташовані одна під інший рухливі пластини 18 і 19. Зазор між ними становить 0,05-0,6 від висоти корпусу, а сумарна довжина перевищує довжину корпусу 1. При зазорі між пластинами 18 і 19 менше 0,05 від висоти корпусу 1 ускладнюється проходження горючих газів між пластинами 18 і 19, а збільшення зазору більше 0,6 від висоти корпусу 1 призводить до невиправданого збільшення габаритів повітронагрівача . У тому випадку, коли сумарна довжина пластин 18 і 19 перевищує довжину корпусу 1, забезпечується зигзагообразное рух горючих газів, що покращує тепловіддачу від горючих газів до бічних стінок корпусу 1. Одна з пластин 19 з боку передньої стінки 18 має відігнутий вниз ділянку 20. Пластини 18 і 19 переміщуються за допомогою ручок 21. Корпус 1 встановлений на піддоні 22 з відігнутої вгору задньою стінкою 23, що з'єднує розташовану під днищем 24 порожнину 25 з порожниною 26, утвореної задньою стінкою 7 і кожухом 8. Корпус 1 забезпечений заслінкою 27, яка регулює режим роботи повітронагрівача. На кожусі 8 можуть бути закріплені декоративні плитки 28, а на трубі 5 відведення горючих газів змонтований духову шафу 29 зі знімною трубою 30 і заслінкою 31.

Робота повітронагрівача приміщень здійснюється наступним чином.

Залежно від положень пластин 18 і 19 воздухонагреватель може працювати в чотирьох режимах.

Для того щоб дрова або інше паливо добре розігрілося, пластини 18 і 19 переводяться в крайнє праве положення, а заслінка 27 повністю відкривається. У цьому випадку в камеру згоряння 16 надходить велика порція, а горючі гази безперешкодно видаляються через трубу 5, що сприяє гарному горіння.

У тому випадку, якщо верхня пластина 18 переведена в крайнє ліве положення, подовжується шлях горючих газів і, отже, поліпшується теплообмін і інтенсивність розігріву приміщення. Крім того, поліпшується нагрів плиток 28 і з'являється можливість приготування їжі.

При перекладі заслінок 18 і 19 в крайнє ліве положення забезпечується максимальне нагрівання плиток 28, тому що горючі гази, пройшовши вздовж передньої стінки 13, інтенсивно взаємодіють з плиткою 28, а потім надходять в трубу 5. При цьому відігнутий вниз ділянку 20 пластини 19 створює зону, в якій скупчуються горючі гази і відбувається найбільш ефективна віддача тепла стінок корпусу 1.

У тому випадку, якщо немає необхідності розігрівати плитки 28, пластина 18 переводиться в крайнє праве положення, а пластина 19 - в крайнє ліве положення. В даному положенні забезпечується ефективний процес розігріву приміщення, а плитка 28 може використовуватися для сушки продуктів або взуття.

За рахунок використання піддону 22 з відігнутої вгору задньою стінкою 23 забезпечується найбільш ефективна тепловіддача днища 24, оскільки нагріте під днищем 24 повітря надходить в порожнину 26, де при взаємодії з задньою стінкою 7 він додатково розігрівається і з великою швидкістю надходить в приміщення. Крім того, опорні пластини 2 відсікають знаходиться під днищем 24 тепле повітря від розташованих на бічних стінках 6 повітропроводів 11, що забезпечує безперешкодне надходження в повітроводи 11 необхідної кількості холодного повітря і ефективний його розігрів.

За допомогою заслінки 27 регулюється процес горіння: від інтенсивного горіння до слабкого тління. Це досягається за рахунок зміни кількості повітря, що подається.

Закріплений на трубі 5 духову шафу 29 забезпечує як сушку продуктів, для чого необхідно встановити трубу 30, так і копчення продуктів, для чого труба 30 знімається, а за допомогою заслінок 27 і 31 воздухонагреватель переводиться в режим тління, в результаті чого під час вступу до духовий шафа 29 горючі гази мають невисоку температуру.

ФОРМУЛА ВИНАХОДУ

1. Повітронагрівачі ПРИМІЩЕНЬ, що містить корпус з рухливо змонтованими в камері згоряння пластинами, трубою відводу горючих газів, люком для завантаження палива і охоплює бічні стінки корпусу кожух, який відрізняється тим, що рухливі пластини змонтовані в корпусі одна над іншою на відстані 0,05 - 0 , 6 висоти корпусу, а сумарна їх довжина перевищує довжину корпусу, при цьому бічні стінки корпусу утворюють опори.

2. Воздухонагреватель по п.1, що відрізняється тим, що принаймні одна з пластин має відігнутий ділянку.

3. Воздухонагреватель по п.1, що відрізняється тим, що кожух виконаний гофрованим і утворює зі стінками корпусу повітроводи.

4. Воздухонагреватель по п.1, що відрізняється тим, що з зовнішнього боку до кожуха прикріплені декоративні плитки, а з внутрішньої - поздовжні пластини, що утворюють зі стінками корпусу і кожухом повітроводи.

5. Воздухонагреватель по п.1, що відрізняється тим, що він забезпечений додатковим кожухом, що створює порожнину з передньою стінкою корпусу.
