ВИНАХІД
Патент Російської Федерації RU2166155
ГІДРОДИНАМІЧНИЙ ТЕПЛОГЕНЕРАТОР
Ім'я винахідника: Кириленко В.М .; Бруль С.О.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "ІНТЕРБІЗНЕСПРОЕКТ"
Адреса для листування:
Дата початку дії патенту: 1999.04.21
Винахід призначений для використання в енергетиці як джерело теплопостачання, а й для гідродинамічної інтенсифікації технологічних процесів в дисперсних системах і кавитационной стерилізації рідких середовищ. В описуваному теплогенераторі досягається ступінчаста кавитация оброблюваного потоку рідини з розгоном її в конічних звужуються співвісних, зустрічно-спрямованих соплах до швидкості 30 - 40 м / с, закручування струменя і зниження тиску в вихідний частини сопла нижче тиску пароутворення при температурі оброблюваної рідини, з наступним завихренням струменя в вихідному дифузорному насадки і ударним гальмуванням при їх зустрічному взаємодії. В результаті взаємодії струменів потік розгортається в межах 90 ° і по сполучної звужується кільцевої площині подається в резонатор, де потік рідини проходить додаткову обробку ультразвуком, нагрівається і подається споживачу. Пристрій відрізняється малою вагою, компактністю, високою надійністю через відсутність рухомих частин, простотою виготовлення.
ОПИС ВИНАХОДИ
Винахід відноситься до теплоенергетики для нагріву рідини, а й для гідродинамічної інтенсифікації технологічних процесів в дисперсних системах і стерилізації рідких середовищ.
Відомий гідродинамічний теплогенератор (патент RU 2054604 C1) містить ряд послідовно працюють відцентрових насосів, розміщених в одному корпусі, що є гідродинамічними випромінювачами ультразвуку, що працюють на принципі ультразвукової сирени. Генераторами ультразвуку є коаксіальні рухомі і нерухомі перфоровані кільця. Зазначений теплогенератор забезпечує вироблення тепла, що перевищує витрати електроенергії на привід в кілька разів. Недоліком пристрою є складність виготовлення, висока вартість і підвищена кавитационная ерозія деталей теплогенератора.
Найбільш близьким технічним рішенням до пропонованого теплогенератору є теплогенератор струменевого дії (RU 2096694). Теплогенератор містить співвісно встановлені вхідний сопло і вихідний патрубок, камеру змішування гарячого і холодного потоків, Торообразная резонатор (камеру нагріву).
Недоліком даної конструкції є низька ефективність перетворення кінетичної енергії струменя рідини в тепло, тому що частина потоку рідини, що поступає проходить транзитом, мине резонансну камеру нагріву, інша її частина, менш 50%, надходить в нагрівальну камеру, де після нагрівання змішується з прямим потоком вихідної води і надходить до споживача.
Метою пропонованої конструкції є підвищення коефіцієнта перетворення механічної енергії потоку рідини в тепло шляхом ступінчастої кавітації рухомого потоку.
Поставлена мета досягається тим, що гідродинамічний теплогенератор, що містить корпус, вхідний сопло, вихідний отвір нагрітої рідини, камеру гальмування струменів рідини і резонансну камеру, з'єднані кільцевим отвором, забезпечений додатковим вхідним соплом і діффузорного насадками, встановленими на виході вхідних сопел, останні встановлені співвісно назустріч один одному, кільцевої отвір виконаний у вигляді звужується і переходить в місці сполучення з резонансною камерою розширюється щілини, а вихідний отвір нагрітої рідини пов'язане з резонансної камерою.
 |

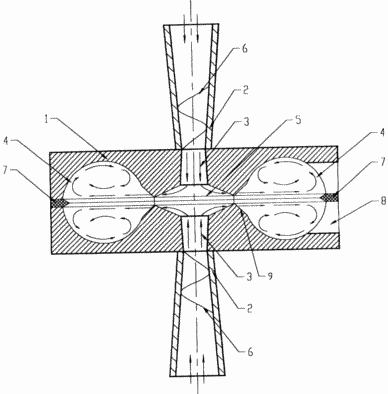

На кресленні представлений розріз пропонованого гідродинамічного теплогенератора, що містить корпус 1, в якому розміщені камери резонатора 4 і гальмування струменів 5, з'єднаних порожниною 9, вхідні сопла 2, розширюються насадки 3, завіхрітелі потоку 6 на вихідній частині сопла 2, ущільнююча прокладка 7 з гострою кромкою і зливний канал нагрітої води 8. Теплогенератор працює наступним чином. Рідина стандартним насосом подається у вхідні сопла 2 і через розширювальні діффузорного насадки 3 зустрічними співісними струменями зі швидкістю 30-40 м / сек - в камеру гальмування струменів 5. Завдяки центральному удару при зустрічі струменів виникає гідравлічний удар, який має хвильовий характер з максимальною амплітудою тиску для зазначених вище швидкостей витікання з сопел, що дорівнює 300-450 кг / см 2, що забезпечує високу швидкість закривання кавітаційних бульбашок, що утворилися внаслідок зниження статичного тиску в рідині до значення нижче тиску пароутворення при температурі кавітіруемой рідини. Для виключення ерозійного впливу кавітації на сопла в вихідний частини встановлені завіхрітелі потоків, що зміщують кавитационні бульбашки в пріосевой зону сопла. |
У площині взаємодії зустрічних струменів в камері гальмування 5 відбувається їх гальмування і поворот в сторону резонансної камери 4. Рідина проходить другий ступінь кавітації, вступаючи в резонансну камеру 4 через звужується кільцеву щілину, що переходила в місці сполучення з порожниною резонатора 4 в розширюється щілину 9. Резонансна камера 4 є третім ступенем кавітації, де завдяки відхиленню струменя гострою кромкою прокладки 7 виникає автоколебательний процес, частота якого налаштовується в резонанс власною частотою резонатора зміною діаметра і напору струменя. Нагріта рідина через канал 8 відводиться до споживача.
Пристрій відрізняється малою вагою, компактністю, простотою конструкції, відсутністю рухомих частин.
ФОРМУЛА ВИНАХОДУ
Гідродинамічний теплогенератор, що містить корпус, вхідний сопло, вихідний отвір нагрітої рідини, камеру гальмування струменів рідини і резонансну камеру, з'єднані кільцевим отвором, який відрізняється тим, що він забезпечений додатковим вхідним соплом і діффузорного насадками, встановленими на виході вхідних сопел, останні встановлені співвісно назустріч один одному, кільцевої отвір виконаний у вигляді звужується і переходить в місці сполучення з резонансною камерою розширюється щілини, а вихідний отвір нагрітої рідини пов'язане з резонансної камерою.
Версія для друку
Дата публікації 06.12.2006гг
