ВИНАХІД
Патент Російської Федерації RU2074529

Індукційний нагрівач РІДИНИ

Ім'я винахідника: Єлшин О.І .; Казанський В.М .; Кишень Е.Д.
Ім'я патентовласника: Єлшин Анатолій Іванович
Адреса для листування:
Дата початку дії патенту: 1995.04.04

Суть винаходу: індукційний нагрівач рідини містить корпус, розміщений в ньому трансформатор з многостержневим феромагнітним сердечником з розташованої на стержнях багатофазної первинної обмоткою, яка підключається до мережі змінного струму, і вторинної обмоткою, яка є теплообмінником, виконаним у вигляді пустотілої камери з нижнім вхідним і верхнім вихідним патрубками для проходження рідини, що нагрівається. У камері є наскрізні вертикальні канали з електропровідними стінками, в кожному з яких з зазором встановлені стрижні сердечника трансформатора. Запропонований індукційний нагрівач рідини має високий ККД і знижену матеріаломісткість.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехніки і може бути використано для нагріву рідини, зокрема для електроопалення та гарячого водопостачання.

Індукційні нагрівачі рідини відомі давно, наприклад "посудина, яку використовує для індукційного нагріву рідини залізний сердечник трансформатора" (патент Німеччини N 329131, кл. 21 Н, група 3 з пріоритетом від 22 січня 1918 г.), який не отримав практичного застосування через великою питомою матеріаломісткості і низьких енергетичних показників (ККД перетворення електроенергії в теплову і коефіцієнта потужності ).

Однак незаперечні переваги низькочастотних (50-60 Гц) індукційних нагрівачів рідини стосовно до сучасних вимог електробезпеки та пожежної безпеки в порівнянні з нагрівачами резисторного типу (ТЕНових) і електродних (для води) зумовили підвищений інтерес до нових конструкцій індукційних нагрівачів. До них відносяться відомі сучасні індукційні нагрівачі рідини погружного типу, в тому числі індукційний нагрівач рідини (патент Росії N 2002383, кл. Н 05 В 6/10), що містить герметичний корпус циліндричної форми, до внутрішньої поверхні зовнішньої стінки якого прилягає індукційна обмотка, в порожнини останньої розміщений магнітопровід, при цьому внутрішній діаметр зовнішньої стінки корпусу нагрівача становить понад 1/3 його висоти, а товщина цієї стінки не перевищує половини глибини проникнення змінного електромагнітного поля в матеріал корпусу (на частоті живильної мережі).

До недоліків цього індукційного нагрівача погружного типу відносяться:

• обмежені умови експлуатації: необхідний зовнішній обсяг для рідини, що нагрівається, потрібні додаткові пристрої (або зусилля) для маніпулювання занурювальним нагрівачем порівняно великої маси в цьому обсязі, власний обсяг нагрівача займає порівняно велику частку в обсязі з нагрівається рідиною, необхідно додаткове пристрій, який виключав випадкове потрапляння електричного введення в рідину, що нагрівається;
• підвищена матеріаломісткість нагрівача на одиницю потужності, особливо феромагнітного сердечника;
• недостатні енергетичні показники, зокрема коефіцієнт потужності ( ), Так як індукційний нагрів стінки корпусу відбувається за рахунок магнітних потоків розсіювання, в тому числі і при феромагнітної тонкої стінці, оскільки вона буде працювати в режимі насичення;
• досить напружений термічний режим первинної обмотки, що знаходиться всередині корпусу, який буде посилюватися у міру накипформування і осадження солей на поверхні гріючої корпусу нагрівача; в аварійному режимі, у разі порушення герметичності корпусу, можлива поява небезпечного електричного потенціалу на нагрівається воді.

Відомі заглибні індукційні нагрівачі рідини, що володіють поліпшеними енергетичними показниками, наприклад індукційний нагрівач рідкого середовища (а.с. СРСР N 1811038, кл. Н 05 6/10) і ідентичний індукційний нагрівач рідини (патент Росії N 2002384, кл. Н 05 О 6 / 10), що містять кільцевої магнітопровід трансформатора з тороидальной первинної обмоткою, який герметично укладений в кільцеподібну камеру з електропровідного матеріалу, що представляє собою вторинну короткозамкненим обмотку і виконує роль гріє елемента. Недоліки зазначених індукційних нагрівачів, крім енергетичних показників, аналогічні вказаним вище нагрівача за патентом Росії N 2002383, кл. Н 05 В 6/10.

Крім того, перераховані вище індукційні нагрівачі конструктивно не дозволяють використовувати існуючі типорозміри традиційних трансформаторів і технологію їх виробництва, в тому числі трифазних.

Відомий індукційний електронагрівач рідини, що дозволяє використовувати конструктиви і технологію виготовлення традиційних трифазних трансформаторів по заявці Франції N 2565059, кл. Н 05 В 6/10, що містить шихтованний сердечник з первинної обмоткою, яка підключається до мережі, і вторинну обмотку, виконану у вигляді короткозамкнутого елемента з електропровідних трубок, в яких знаходиться рідина, що нагрівається за рахунок гріючих втрат від струмів короткого замикання вторинної обмотки.

До недоліків цього електронагрівача відносяться обмежений коефіцієнт корисної перетворення електроенергії в теплову для нагрівання рідини через теплового розсіювання зовнішньої поверхні змійовика, підвищений гідравлічний опір гріючих трубок змійовика, що утрудняє циркуляцію рідини, що нагрівається.

Найбільш близьким за технічною сутністю до пропонованого є індукційний нагрівач рідини (патент США N 4602140, кл. Н 05 В 6/10, 219-10.51), що містить трансформатор з многостержневим феромагнітним сердечником, на стрижнях якого намотана первинна обмотка, що підключається до мережі змінного струму (трифазного). Вторинна обмотка, індукційно пов'язана з первинної через сердечник, являє собою систему прямих трубок з електропровідного матеріалу, що проходять поза стрижнів сердечника перпендикулярно їм і паралельно витків первинної обмотки і електрично замкнутих на кінцях електропровідними немагнітними пластинами. Ця система трубок, що нагріваються індукованими в них струмами (короткого замикання), являє собою теплообмінник, в якому нагрівається теплоносій.

До недоліків прототипу відносяться:

• зниження ККД перетворення електроенергії в теплову для нагрівання рідини через теплового розсіювання в навколишнє середовище з зовнішньої поверхні гріючих трубок (яка, зокрема, дорівнює поверхні кондуктивного нагрівання рідини, що циркулює через них);
• підвищена матеріаломісткість, в основному феромагнітного сердечника, через збільшених розмірів міжкотушкових вікон, необхідних для розміщення, крім первинної обмотки, відповідної системи гріють трубок теплообмінника.

Завданням винаходу є створення індукційного нагрівача рідини з більш високим ККД і зниженою матеріаломісткістю.

Це досягається тим, що в індукційному нагрівачі рідини, що містить корпус, розміщений в ньому трансформатор з многостержневим феромагнітним сердечником з розташованої на стержнях багатофазної первинної обмоткою, яка підключається до мережі змінного струму, і вторинної обмоткою, яка є теплообмінником, теплообмінник виконаний у вигляді пустотілої камери з нижнім вхідним і верхнім вихідним патрубками для проходження рідини, що нагрівається, в якому є наскрізні вертикальні канали з електропровідними стінками, в кожному з яких з зазором встановлено стрижень сердечника трансформатора.

і індукційний нагрівач рідини може бути забезпечений замкнутими контурами різної геометрії, встановленими навколо кожного наскрізного каналу, виконаними з електропровідного матеріалу.

Корпус індукційного нагрівача рідини може бути заповнений рідким діелектриком.

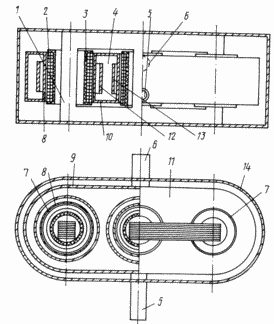

На кресленні представлений пропонований індукційний нагрівач рідини, розріз.

Індукційний нагрівач рідини містить шихтованний многостержневой (наприклад, трифазний) феромагнітний сердечник 1 трансформатора з розташованої на стержнях сердечника багатофазної первинної обмоткою 2, яка підключається до мережі і ізольованою від стрижнів корпусних ізоляцією 3. Вторинна обмотка трансформатора є теплообмінником і виконана у вигляді пустотілої камери 4 з нижнім вхідним 5 і верхнім вихідним 6 патрубками для проходження рідини, що нагрівається, камера має наскрізні вертикальні канали 7 з електропровідними стінками 8 (за кількістю стрижнів сердечника), в кожному з яких з зазором встановлені стрижні сердечника 1. Між поверхнями стінок 8 і первинної обмоткою 2 з ізоляцією 3 є повітряні проміжки. Пустотелая камера 4 виконана з листового матеріалу, при цьому циліндричні електропровідні стінки 8 наскрізних каналів 7, бічна оболонка 9, нижнє 10 і верхнє 11 торцеві підстави, що утворюють цілісність і непроникність для рідини, що нагрівається обсягу камери 4 (наприклад, за допомогою зварювання), можуть виконуватися різної товщини і з різних матеріалів.

Для посилення ефективності нагрівача він може бути забезпечений замкнутими електропровідними контурами різних розмірів і форми, наприклад у вигляді кілець 12 і 13, встановлених навколо кожного каналу 7.

При необхідності корпус 14 з відповідними герметичними виходами для патрубків 5 і 6 може бути заповнений рідким діелектриком.

Пропонований індукційний нагрівач рідини функціонує наступним чином. Після заповнення камери 4 нагрівається рідиною первинна обмотка 2 підключається до мережі трифазного струму і в стрижнях сердечника 1 трансформатора створюються магнітні потоки, що відрізняються по фазі на 120 електричних градусів. Під впливом цих потоків (змінних в часі) в стінках 8 фазних каналів 7 індукуються досить великі струми (вимірювані кілоампер). Пропорційно квадрату цих струмів в стінках 8 виділяється основна теплова енергія, що гріє рідина в камері 4. У нижньому 10 і верхньому 11 торцевих підставах камери 4 індукується система вторинних струмів, що викликає додаткове тепловиділення в електропровідному матеріалі торцевих підстав 10 і 11 і відповідний підігрів (знизу і зверху) рідини в камері 4.

Для інтенсифікації індукційного нагріву рідин в пропонованому нагрівачі можливе використання теплових концентраторів у вигляді електропровідних контурів, замкнутих навколо стінок 8 кожного фазного каналу 7 (наприклад кілець 12 і 13 (див. Креслення), в тому числі гофрованих). У цих кільцях 12 і 13 перетворюється в тепло частину електроенергії, а їх поверхня повністю бере участь в безпосередньому теплообміні з нагрівається рідиною.

При експлуатації пропонованого індукційного нагрівача рідини утворюється певний температурний перепад між верхніми шарами рідини (в зоні вихідного патрубка 6) і холодними шарами рідини на вході (патрубок 5) в камеру 4.

Під впливом цього температурного перепаду забезпечується природна циркуляція рідини, що нагрівається в камері 4 і замикає її через патрубки 5 і 6 системі резервуарів для нагрівається теплоносія (наприклад, системі електроопалення). Циркуляція теплоносія при необхідності може бути посилена за допомогою стороннього насоса.

Зовнішній корпус 14 в залежності від потужності індукційного нагрівача рідини і напруги живильної мережі може заповнюватися рідким діелектриком, наприклад трансформаторним маслом.

Технічний ефект пропонованого індукційного електронагрівача рідини в порівнянні з прототипом полягає в наступному:

забезпечується підвищення ККД перетворення електричної енергії в теплову в результаті більш повного використання електроенергії, що перетворюється в тепло для нагріву рідини, так як стінка 9, найбільша частина поверхні камери 4, не є теплогенеруючої, а теплопередача з зовнішньої поверхні стінок 8 фазних каналів 7 в сторону первинних обмоток практично не відбувається через малого температурного перепаду між ними;

в нагрівачі з контурами у вигляді кілець 12 і 13 стінки камери 4 можуть бути виконані з неелектропроводящего матеріалу, при цьому вся теплова потужність виділяється в кільцях 12 і 13;

забезпечується менша питома матеріаломісткість індукційного нагрівача, в основному маса феромагнітного сердечника 1, розміри вікон якого між стрижнями практично визначаються тільки розмірами котушок первинної обмотки 2, так як стінки 8 фазних каналів 7 виконуються з листового матеріалу і трохи впливають на розміри вікон многостержневого трансформатора, при різному співвідношенні геометрії кілець 12 і 13 забезпечується рівномірність нагріву рідини в камері 4.

Крім того, пропонований індукційний нагрівач рідини більш простий при монтажі через відсутність в порівнянні з прототипом многотрубчатого теплообмінника.

ФОРМУЛА ВИНАХОДУ

1. Індукційний нагрівач рідини, що містить корпус, розміщений в ньому трансформатор з многостержневим феромагнітним сердечником з розташованої на стержнях багатофазної первинної обмоткою, яка підключається до мережі змінного струму, і вторинної обмоткою, яка є теплообмінником, який відрізняється тим, що теплообмінник виконаний у вигляді пустотілої камери з нижнім вхідним і верхнім вихідним патрубками для проходження рідини, що нагрівається, в якій є наскрізні вертикальні канали з електропровідними стінками, в кожному з яких з зазором встановлено стрижень сердечника трансформатора.

2. Нагрівач по п. 1, який відрізняється тим, що він забезпечений замкнутими контурами, встановленими навколо кожного зазначеного наскрізного каналу, виконаними з електропровідного матеріалу.

3. Нагрівач по п. 1 або 2, який відрізняється тим, що корпус заповнений рідким діелектриком.
