ВИНАХІД
Патент Російської Федерації RU2180163
СПОСІБ Дражування вібрації НАСІННЯ СІЛЬСЬКОГОСПОДАРСЬКИХ КУЛЬТУР
Ім'я винахідника: Колягин Ю.С .; Шевченко В.Є. .; Черепанов Ю.П .; Кисельов В.Я .; Кучеренко С.П .; Шевченко А.В.
Ім'я патентовласника: Воронезький державний аграрний університет ім. К.Д. Глінки
Адреса для листування: 304087, г.Воронеж, вул. Мічуріна, 1, ВДАУ, патентний відділ
Дата початку дії патенту: 2000.06.20
Винахід відноситься до технологій в сільському господарстві і може бути використано для дражування вібрацією насіння сільськогосподарських культур. Спосіб дражування сільськогосподарських культур полягає в тому, що на попередньо замочених в розчині речовини, що клеїть насінні формування і ущільнення оболонки здійснюють одночасно шляхом вібраційного впливу на насіння та інші компоненти драже з частотою 51-68 Гц і амплітудою 0,2-2,0 мм. Використання винаходу дозволяє вирішити задачу підвищення якості драже і продуктивності дражування за рахунок застосування вібраційного методу.
ОПИС ВИНАХОДИ
Винахід відноситься до технологій в сільському господарстві і може бути використано для дражування насіння сільськогосподарських культур.
Відомі способи дражування насіння сільськогосподарських культур, які використовують в тому чи іншому вигляді ефект накочування оболонок в судинах, що здійснюють обертальні рухи.
Відомий спосіб дражування насіння (а.с. 1340618), що підвищує якість драже, здійснюваний на пристрої, де круговий рух судини доповнюється коливаннями уздовж осі обертання. При цьому частота вертикальних коливань посудини дорівнює частоті його обертання. Це, однак, обмежує можливість регульованого підходу до коливального процесу і певною мірою ступеня свободи руху драже, що необхідно при обробці насіння різних культур [1].
Відомий спосіб нанесення покриття на насіння сільськогосподарських культур з отриманням якісної, пористої оболонки (а.с. 1545970). Однак якісне покриття на насінні різної конфігурації забезпечується створенням стаціонарного режиму нанесення, для чого необхідне використання пористого еластичного матеріалу [2].
Найбільш близьким до пропонованого способу з технічної сутності є спосіб дражування насіння сільськогосподарських культур (а.с. 444 513) шляхом формування драже і подальшого суміщення операцій сушіння і ущільнення оболонок в процесі обдування насіння в режимі віброкиплячого шару при кругових коливаннях з частотою 15-50 Гц, амплітудою, що дорівнює 8-1 мм, при швидкості теплоносія, рівній 0,1-4,0 м / сек і температурі 60-140 o С в залежності від висоти шару дражированная насіння і властивостей оболонки і насіння [3].
Недоліком цього способу є необхідність поділу операцій по обволіканню насіння оболонкою (де використовується відомий ефект накочування покриття з клеїть водної суспензії і пилоподібних компонентів органоминеральной маси) і її ущільнення, в момент якого проводиться сушка драже в віброкиплячому шарі, а й порционность подачі компонентів. Крім того, сформований до потрібного розміру драже за допомогою віброкиплячого шару додатково ущільнюється, йому надається гладка, блискуча і міцна оболонка, що не завжди відповідає вимогам до насіннєвому матеріалу сільськогосподарських культур - зменшується площа дотику і погіршується контакт з грунтом, процес розпаду покриття насіння і доступу вологи , необхідних йому для проростання, особливо в посушливих умовах.
Винахід вирішує задачу підвищення якості драже і продуктивності дражування за рахунок застосування вібраційного методу.
Це досягається тим, що в способі дражування насіння сільськогосподарських культур, що включає освіту і ущільнення оболонки, відповідно до винаходу на попередньо замочених в розчині речовини, що клеїть насінні формування і ущільнення оболонки здійснюють одночасно шляхом вібраційного впливу на насіння та інші компоненти драже з частотою 51-68 Гц і амплітудою 0,2-2,0 мм.
Пропонований спосіб дражування насіння сільськогосподарських культур може бути здійснений в такий спосіб. Попередньо замочені в розчині речовини, що клеїть (наприклад, в 10% -ому розчині сахарози і клейковини) насіння одночасно з іншими компонентами драже (пестицидами, регуляторами росту, макро- і мікроелементами добрив, наповнювачами, наприклад цеолітами, бентонітової глиною, перлитом) з різних дозаторів і з інтервалом подають в робочу камеру вібраційної установки МВТ-300 (Деякі питання композиційно-ергономічного аналізу сучасних вібраційних машин /В.П.Устінов, Н. Ф. Головатов і ін. Окремо-упрочняющая механічна обробка, якість поверхні і експлуатаційні властивості деталей машин . Сб.статей. Ростов-на-Дону: РІСХМ, 1977, с.80-84) [4].
Вібраційний вплив на що формується драже з частотою 51-68 Гц і регульованою амплітудою 0,2-2 мм повідомляє йому еліпсовою (близьке до кругової траєкторії) рух в трьох площинах і за допомогою трьох дебалансов інтенсивне, спиралеобразное переміщення від зовнішньої до внутрішньої стінок і одночасно поступальний по осі робочої камери, а за допомогою середнього, третього дебаланса генеруються і передаються в зону формування драже додаткові ті, хто підбурює сили з метою підвищення прискорення і, отже, швидкості потоку дражування насіння в процесі обробки для формування якісної пористої багатокомпонентної штучної оболонки на насінні.
Отримана таким способом штучна оболонка на насінні сільськогосподарських культур є багатокомпонентної і має пористу структуру і кулясту поверхню з достатньою міцністю для посівних технологій. Це благотворно впливає на процес проростання і дружність появи сходів, що забезпечується своєчасністю розпаду покриття драже у вологих умовах, полегшеним доступом вологи для набухання насіння і створенням навколо них збагаченої необхідними компонентами ґрунтового середовища.

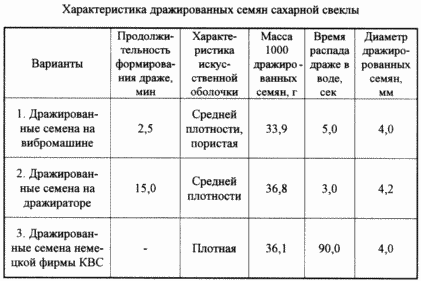

У таблиці представлені результати експериментальних досліджень, які наочно показують перевагу отриманих дражированная насіння на вібраційної установки (варіант 1) в порівнянні з дражированная насінням, обробленими дражіратором (варіант 2) і дражированная насінням німецької фірми КВС (варіант 3).
Застосовувана технологія дозволяє підвищити продуктивність праці і ефективність методу. Так, операційний час дражування насіння цукрових буряків із застосуванням вібрації на торів вібраційному пристрої склало 2,5 хв.
Дражування того ж кількості бурякового насіння із застосуванням таких же компонентів оболонки на відомих дражіраторах з використанням відцентрових сил для накочування покриття склало 15,0 хв. При цьому якість драже погіршувався - штучна оболонка значною мірою переущільнюють.
ФОРМУЛА ВИНАХОДУ
Спосіб дражування насіння сільськогосподарських культур вібрацією, що включає освіту і ущільнення оболонки, що відрізняється тим, що на попередньо замочених в розчині речовини, що клеїть насінні формування і ущільнення оболонки здійснюють одночасно шляхом вібраційного впливу на насіння та інші компоненти, включені в драже, з частотою 51-68 Гц і амплітудою 0,2-2,0 мм.
Версія для друку
Дата публікації 06.03.2007гг
