ВИНАХІД
Патент Російської Федерації RU2023387
СПОСІБ ПОСТАЧАННЯ ТЕПЛИЦІ ТЕПЛОВОЇ ЕНЕРГІЄЮ І вуглекислим газом
Ім'я винахідника: Амінов Рашид Заріфовіч; Остапенко Віктор Антонович; Доронін Михайло Сергійович; Курилко Олена Юріївна
Ім'я патентовласника: Амінов Рашид Заріфовіч; Остапенко Віктор Антонович; Доронін Михайло Сергійович; Курилко Олена Юріївна
Адреса для листування:
Дата початку дії патенту: 1991.06.28
Винахід відноситься до сільського господарства, зокрема до овочівництва захищеного грунту. Перед подачею вуглекислого газу в теплицю здійснюють його багатоступеневе стиснення з проміжним охолодженням в водоуглекіслотних теплообменниках, акумулювання скрапленого вуглекислого газу і його зберігання, при цьому після зберігання здійснюють нагрів його в сонячному колекторі для отримання вуглекислотного пара, який направляють в вуглекислотну турбіну з регульованим тиском на вихлопі турбін.
ОПИС ВИНАХОДИ
Винахід відноситься до сільського господарства, зокрема до овочівництва захищеного грунту.
У сільському господарстві при виробництві овочів в захищеному грунті відомі способи підживлення рослин в теплицях вуглекислим газом, що одержуються з димових газів, що утворюються при спалюванні палива [1]. Але в них не враховується зміни потреби рослин в вуглекислому газі протягом року і доби.
Найбільш близьким технічним рішенням є спосіб підживлення рослин захищеного ґрунту двоокисом вуглецю з використанням відхідних газів котельних, що полягає в тому, що гази пропускають через каталізатор і подають по системі трубопроводів в теплицю. При цьому каталізатор розташовують в високотемпературної зоні між конвективними пучками котла.
Однак відомий спосіб має наступні недоліки. Отриманий вуглекислий газ використовується нераціонально, так як не враховує зміни потреби в ньому протягом року і доби.
Метою винаходу є забезпечення добового і сезонного регулювання підживлення рослин вуглекислим газом, а й зниження витрат теплоти на опалення.
Мета досягається тим, що перед подачею вуглекислого газу в теплицю здійснюють його багатоступеневе стиснення з проміжним охолодженням в водоуглекіслотних теплообменниках, акумулювання скрапленого вуглекислого газу і його зберігання, при цьому після зберігання здійснюють нагрів його в сонячному колекторі для отримання вуглекислотного пара, який направляють в вуглекислотну турбіну з регульованим тиском на вихлопі турбіни. Порівняльний аналіз заявляється, із прототипом показує, що заявляється спосіб відрізняється від відомого тим, що за допомогою акумулювання скрапленого вуглекислого газу і його зберігання перед подачею в теплицю, а й нагрівання його в сонячному колекторі після зберігання здійснюється добове і сезонне регулювання рослин вуглекислим газом, забезпечення оптимального температурного режиму всередині теплиці, а й економія теплоти на її опалення.

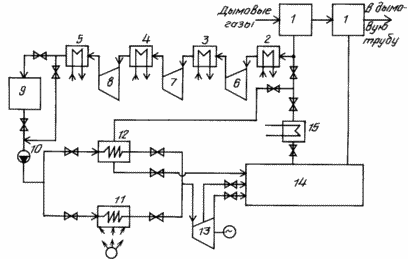

На кресленні представлена схема постачання теплиці тепловою енергією і вуглекислим газом.
 |
Після отримання вуглекислого газу з димових газів в установці радіаційно-хімічної очистки 1 він піддається багаторазовому охолодження в водоуглекіслотних охолоджувачах 2, 3, 4, 5 і стисненню в компресорах 6, 7, 8. Зріджений вуглекислий газ подається в акумулятор 9 вуглекислого газу, звідки в літній період він подається насосом 10 в сонячний колектор 11, а взимку - в підігрівач 12 вуглекислого газу. Після нагріву в сонячному колекторі або в підігрівачі вуглекислого газу він направляється в голову углекислотной турбіни 13, що має регульовані відбори. Після розширення в углекислотной турбіні охолоджений вуглекислий газ прямує в теплицю 14. Вуглекислий газ може надходити в теплицю, минаючи акумулятор вуглекислотного газу після охолодження в водоуглекіслотном охолоджувачі 15. |
Використання запропонованого способу постачання теплиці тепловою енергією і вуглекислим газом забезпечує в порівнянні з існуючими способами наступні переваги: зниження витрат теплоти на опалення; забезпечується добове і сезонне регулювання підживлення рослин в теплиці вуглекислим газом; оптимальний температурний режим в теплиці; зниження шкідливого впливу на навколишнє середовище викидів ТЕС за рахунок вуглекислого газу.
ФОРМУЛА ВИНАХОДУ
СПОСІБ ПОСТАЧАННЯ ТЕПЛИЦІ ТЕПЛОВОЇ ЕНЕРГІЄЮ І вуглекислим газом, що включає отримання вуглекислого газу з димових газів, його очищення в установці радіаційно-хімічної очистки та подачу в теплицю, що відрізняється тим, що, з метою забезпечення добового і сезонного регулювання підживлення рослин вуглекислим газом, а й зниження витрат теплоти на опалення, перед подачею вуглекислого газу в теплицю здійснюють його багатоступеневе стиснення з проміжним охолодженням в водоуглекіслотних теплообменниках, акумулювання скрапленого вуглекислого газу і його зберігання, при цьому після зберігання здійснюють нагрів його в сонячному колекторі для отримання вуглекислого пара, який направляють в вуглекислу турбіну з регульованим тиском на вихлопі турбіни.
