ВИНАХІД
Патент Російської Федерації RU2072758
СПОСІБ ЛАЗЕРНОЇ АКТИВАЦІЇ НАСІННЯ в буртах І СИСТЕМА ДЛЯ ЙОГО ЗДІЙСНЕННЯ
Ім'я винахідника: Журба П.С .; Долгов О.М .; Журба Т.П.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Агролазер"
Адреса для листування:
Дата початку дії патенту: 1992.10.29
Використання: винахід відноситься до галузі сільськогосподарського промислового рослинництва і може бути використано для передпосівної обробки насіння, а й для знезараження насіння. Суть винаходу: з метою зниження трудовитрат і підвищення продуктивності праці при обробці великих партій насіння в умовах зерносховищ, активацію насіння здійснюють одночасно в декількох зонах бурту.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі сільськогосподарського промислового рослинництва і може бути використано для передпосівної обробки насіння з метою стимуляції посівних якостей і збільшення врожайності, а й для знезараження насіння.
Відомі способи передпосівної обробки насіння зернових культур в статичному режимі, що включають опромінення поверхневого шару насіння лазерним випромінюванням [1, 2]
Недоліком способів є потреба спеціальних ємностей або додаткових площ складських приміщень для розміщення та обробки насіння в поверхневому шарі, що ускладнює використання способу для великих партій насіння і об'ємних буртов.
Відомий спосіб лазерної активації насіння в статичному режимі, обраний в якості прототипу, що включає обробку насіння шляхом почергової передачі світлової енергії лазера на світловодні пристрої, що встановлюються в різні зони бурту [3]
Відома установка для лазерного активації насіння безпосередньо в буртах, обрана в якості прототипу, що складається з лазерного джерела випромінювання потужністю 25-30 мВт і довжиною хвилі 632,8 нм, на вихідне вікно якого закріплюється насадка зі скловолокнистим световодом довжиною 5-10 м, що закінчується спеціальним светоизлучающим наконечником [3, 4} Переміщуючи лазерний генератор уздовж бурту насіння, наконечник занурюють в різні точки бурту на певний час і таким чином насіння обробляють в статичному режимі.
До недоліків відомих способу і пристрою відносяться велика трудомісткість, обумовлена присутністю оператора, що переміщує наконечник зі світловодом в різні зони бурту, і низька продуктивність через втрату потужності лазерного променя на виході световодного пристрою.
Пропоноване технічне рішення спрямоване на зниження трудовитрат і підвищення продуктивності праці при обробці великих партій насіння в умовах зерносховищ. Поставлена задача досягається тим, що лазерна активація насіння здійснюється скануючим променем через серію световодних пристроїв, розташованих в бурти, за допомогою яких створюється безліч енергетичних зон при заданих режимах активації, при цьому контроль активації здійснюється автоматично. Новизна пристрою для здійснення способу лазерної активації насіння полягає в тому, що у верхній частині корпусу световодного пристрої встановлено дзеркало, а в нижній світлорозсіювальна лінза.
Cравненіе заявляється технічного рішення не тільки з прототипом, але і з іншими рішеннями в даній галузі техніки дозволило виявити ознаки, що відрізняють заявляється рішення від відомих, що дозволяє зробити висновок про його відповідність критеріям "новизна" і "винахідницький рівень".

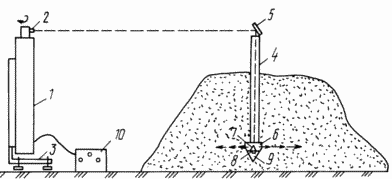

На кресленні представлена принципова схема лазерної активації насіння в статичному режимі.
 |
Система для лазерної активації насіння включає джерело лазерного випромінювання 1 довжиною хвилі 632,8 нм і потужністю 50 мВт з скануючим пристроєм 2, що дозволяє сканувати горизонтальну оптичну площину з задається частотою. Джерело лазерного випромінювання 1 забезпечений підйомником 3 для регулювання висоти оптичній площині. Система і включає світловодні пристрої, що складаються з металевої труби 4, у верхній частині якої встановлено дзеркало 5, а в нижній світлорозсіювальна лінза 6, яка містить всередині конусное дзеркало 7 з оптичним датчиком 8, з наконечником 9. Блок управління лазерним генератором 10 задає режим активації автоматично , управляє скануванням променя, здійснює включення і виключення лазера згідно заданим режимом роботи. |
СПОСІБ АКТИВАЦІЇ НАСІННЯ ЗДІЙСНЮЮТЬ наступним чином
Серію световодних пристроїв встановлюють в різні зони бурту таким чином, щоб дзеркало 5 знаходилося в площині сканування лазерного променя. Дзеркало 5 от'юстіровать так, щоб відбите від нього промінь проходив всередині труби і потрапляв на светорассеивающую лінзу, створюючи світлові імпульси потужністю 10 мВт / см 2. Необхідний режим активації насіння задається з електронного блоку управління автоматично. Вся система живиться від мережі змінного струму напругою 220 В і частотою 50 Гц.
Отримана насінням енергія в опромінюваних зонах бурту передається до сусідніх шари насіння шляхом контакту опроміненого насіння з неопроміненими. Тому необхідний певний часовий інтервал між кінцем обробки і посівом насіння в грунт.

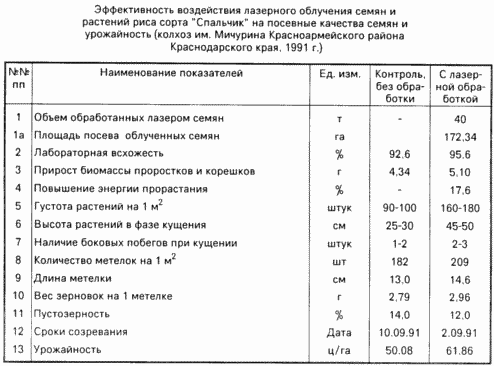

Численними дослідами доведено, що в залежності від культури, сорту, партії, року і зони вирощування режим обробки є індивідуальним параметром і в кожному конкретному випадку визначається за допомогою фізіологічних критеріїв (див. Табл.).
Пропонований спосіб можна здійснити в умовах зерноскладів з меншими затратами. Так, для лазерної активації насіння в бурти обсягом 100 т пропонованим способом потрібно 10 днів, в той час, як лазерна активація насіння в бурти з таким обсягом з використанням скловолокнистого світловода довжиною 10 м і щільністю світла на виході світловода 2 мВт / см 2, забезпечує заданий режим активації насіння протягом 70 людино-змін.
ФОРМУЛА ВИНАХОДУ
1. Спосіб лазерної активації насіння в буртах, що включає подачу потоку лазерного випромінювання нетепловий інтенсивності в глибинні зони бурту допомогою световодного пристрою, який відрізняється тим, що світловодні пристрої розташовують рівномірно за обсягом бурту, при цьому прийомні частини световодних пристроїв встановлюють в одній площині, в якій здійснюють сканування потоку лазерного випромінювання.
2. Система для лазерної активації насіння в буртах, що містить джерело лазерного випромінювання і световодной пристрій, що складається з световодного корпусу з наконечником, що відрізняється тим, що вона забезпечена блоком сканування, пов'язаним з джерелом лазерного випромінювання і принаймні одним додатковим световодним пристроєм, причому приймальня частина кожного световодного пристрою забезпечена дзеркалом для повороту потоку випромінювання уздовж корпусу световодного пристрою, а випромінює частина забезпечена светорассеивающей лінзою, за якою розташований наконечник.
