ВИНАХІД
Патент Російської Федерації RU2240663

СПОСІБ ПРОМИСЛОВОГО обробітку сільськогосподарських культур З ВИКОРИСТАННЯМ ЛАЗЕРНОГО ОПРОМІНЕННЯ

Ім'я винахідника: Журба П.С. (RU); Журба Т.П. (RU); Журба Є.П.
Ім'я патентовласника: Товариство з обмеженою відповідальністю Науково-виробнича фірма "Біолазер"
Адреса для листування: 350916, г.Краснодар, ст. Елизаветинская, вул. Курганна, 136, ТОВ НВФ "Біолазер"
Дата початку дії патенту: 2003.03.11

Винахід відноситься до галузі сільського господарства і може бути використано для передпосівної обробки насіння і вирощуваних рослин. Спосіб включає операцію передпосівного опромінення насіння в буртах в умовах зерносховищ лазерним променем, сканирующим одночасно в двох взаємно перпендикулярних площинах. Опроміненню піддають поверхню бурту за допомогою встановленої над ним лазерної установки, що працює в автоматичному режимі з заданим для даної культури регламентом опромінення. Після закінчення процесу опромінення насіння залишають на вилежування для здійснення енергетичного обміну між опроміненими і неопроміненими насінням в бурти. Після отлежки насіння висівають в поле і вирощують культуру. У фази вегетації рослин, властиві даній культурі, їх опромінюють одноразово в кожну з цих фаз в нічний час доби лазерним променем, сканирующим одночасно в двох взаємно перпендикулярних площинах, за допомогою аналогічної лазерної установки, що працює в автоматичному режимі з заданим для даної культури регламентом опромінення, для чого лазерну установку переміщують по периметру поля з рослинами або за технологічними коліях, забезпечуючи опромінення рослин. Спосіб дозволяє підвищити урожай і знизити витрати.

ОПИС ВИНАХОДИ

Винахід відноситься до галузі сільськогосподарського промислового рослинництва і може бути використано при вирощуванні сільськогосподарських культур на великих площах посівів для підвищення їх врожайності.

Відомо, що лазерне опромінення насіння і рослин активізує біоенергетичні процеси в них і стимулює їх ріст і розвиток.

Відомий спосіб передпосівної обробки насіння зернових культур по а.с. СРСР №1305904, А 01 С 1/00, 1985 г., згідно з яким поверхневий шар насіння, розміщених тонким шаром в зерносховище, опромінюють лазерним випромінюванням з довжиною хвилі 630-660 нм. Після опромінення насіння витримують 7-15 днів в темному приміщенні і висівають.

Недолік способу - недостатня його ефективність при промисловому вирощуванні культур, тому що активізуються тільки насіння, і тому енергетичної "підживлення", отриманої насінням, не вистачає для активації рослин протягом всього періоду їх вегетації, а й потреба великих складських площ для розміщення насіння саме тонким шаром перед їх опроміненням.

Відомий спосіб стимулювання росту рослин по а.с. СРСР №957452, А 01 G 7/04, 1980 г., що включає імпульсний опромінення рослин лазером протягом всього періоду їх вегетації імпульсами з довжинами хвиль 750-3400 нм, 550-750 нм, 400-450 нм.

Недолік способу - його високовитратного, громіздкість, тому що опромінення проводиться протягом усього періоду вегетації: і вдень, і вночі, що відносно складно.

Найбільш близьким до заявляється винаходу за основними суттєвими ознаками є відомий спосіб лазерної активації насіння в буртах, прийнятий нами за прототип, за патентом РФ №2072758 за заявкою №92003049, А 01 С 1/00, А 01 G 7/04, 1992 р , що включає передпосівний активацію великих партій насіння і об'ємних буртов потоками світлових імпульсів, створюваних сканирующим лазерним променем за допомогою световодних пристроїв, встановлених в бурти насіння в умовах зерносховищ. Отримана насінням енергія в опромінюваних зонах бурту допомогою світловодів передається до сусідніх шари насіння шляхом контакту опроміненого насіння з неопроміненими. При цьому необхідний певний часовий інтервал між кінцем обробки насіння і посівом їх в грунт для енергообміну всієї маси насіння в бурти. Після отлежки насіння висівають в поле і культуру вирощують до отримання врожаю.

Недоліком відомого способу є відносна велика його трудомісткість через необхідність установки світловодів в різних місцях бурту і те, що він не забезпечує досить ефективного післядії лазерного опромінення насіння на проходження рослинами наступних етапів онтогенезу і бажаного підвищення врожайності насіння.

Завдання, яке вирішується заявляється винаходом, - підвищення врожайності сільськогосподарських культур і зниження витрат при промисловому вирощуванні сільськогосподарських культур на великих площах посівів.

Мета винаходу - забезпечення рослинам енергетичного підживлення в ті періоди їх вегетації, коли вони в ній особливо потребують, і при використанні простих уніфікованих засобів.

Технічний результат досягається тим, що у відомому способі лазерного опромінення насіння в буртах, що передбачає операцію передпосівного опромінення насіння в буртах в умовах зерносховищ потоками світлових імпульсів, створюваних лазерною установкою зі скануючим лазерним променем, що працюють в автоматичному режимі з заданим для кожної культури регламентом опромінення, витримку насіння протягом певного періоду часу між кінцем обробки і їх посівом для енергетичного обміну між опроміненими і неопроміненими насінням бурту (вилежування), посів і вирощування рослин, відповідно до винаходу операцію передпосівного опромінення насіння в буртах сканирующим лазерним променем здійснюють шляхом опромінення поверхні бурту за допомогою встановленої над ним лазерної установки, що забезпечує сканування променя одночасно в двох взаємно перпендикулярних площинах, а при вирощуванні рослин здійснюють додаткову операцію - їх лазерного опромінення в фази їх вегетації за допомогою такої ж лазерної установки, для чого її навішують на транспортний засіб і об'їжджають їм поле з рослинами по його периметру або за технологічними коліях в нічний час доби одноразово в кожну з фаз, при цьому опромінення насіння в буртах ведуть протягом 4-6 діб, вилежування насіння - протягом 7-25 діб, переміщення лазерної установки здійснюють зі швидкістю 4-5 км / ч, а лазерне опромінення рослин проводять у фази кущіння, виходу в трубку, викидання, цвітіння і наливу зерна, властиві культурі.

Порівняльний аналіз заявляється технічного рішення з прототипом дозволяє зробити висновок, що воно відрізняється від відомого методом здійснення операції передпосівної активації насіння в буртах (шляхом опромінення поверхні бурту за допомогою встановленої над ним лазерної установки), типом використовуваного при виконанні цієї операції елемента (лазерною установкою, що забезпечує сканування лазерного променя одночасно в двох взаємно перпендикулярних площинах), а й додаткової операцією, що здійснюється при вирощуванні рослин: операцією лазерного опромінення рослин із зазначенням конкретних порядку і режиму її виконання і використовуваних при цьому елементів (цю операцію виконують в фази вегетації рослин, одноразово в кожну з фаз, в нічний час доби, і використовують ту ж лазерну установку, що і при опроміненні насіння, тобто що забезпечує сканування лазерного променя одночасно в двох взаємно перпендикулярних площинах, і транспортний засіб, на яке навішують лазерну установку, що працює в автоматичному режимі , і об'їжджають їм поле з рослинами по його периметру або за технологічними коліях, опромінюючи рослини). Отже, заявляється технічне рішення відповідає критерію патентоспобності, новизна.

Досліджуючи рівень техніки в процесі проведення патентного пошуку за всіма видами відомостей, загальнодоступних у пресі, ми не виявили технічного рішення з заявляється сукупністю суттєвих ознак, а виявили наступне: відомо технічне рішення, згідно з яким опромінюють лазерним випромінюванням і насіння, і рослини, які виросли з цих насіння (а.с. СРСР №1827744, а 01 с 1/08, 1991 г. "Спосіб боротьби з хворобами рису"), причому насіння перед опроміненням замочують у воді на 2,5-3 ч, а рослини опромінюють в одну з фаз їх вегетації - в фазу виходу в трубку, коли прояв хвороби може бути поміченим, причому рослини опромінюють до появи симптомів ураження і з первинного виявлення зараження з метою підвищення стійкості рису до захворювань.

Нашими дослідженнями і досвідченою перевіркою виявлено можливість підвищення врожайності сільськогосподарських культур при їх виробничому вирощуванні і зниження витрат при цьому за рахунок поєднання операції передпосівної лазерної активації великих партій насіння в умовах зерносховищ за допомогою лазерної установки, що забезпечує сканування променя одночасно в двох взаємно перпендикулярних площинах, і операції лазерної активації рослин за допомогою такої ж лазерної установки, тобто установки, що забезпечує сканування променя одночасно в двох взаємно перпендикулярних площинах, що працює в автоматичному режимі з заданим для кожної культури регламентом опромінення, закріпленої на транспортному засобі, яким об'їжджають поле з рослинами в фази їх вегетації, одноразово в кожну з фаз, в нічний час доби по його периметру або за технологічними коліях. Отже, заявляється технічне рішення відповідає критерію патентоспроможності, винахідницький рівень.

Заявляється технічне рішення відповідає і критерієм патентоспроможності, промислова придатність, тому що воно може бути використано в сільському господарстві при промисловому вирощуванні сільськогосподарських культур (при обробці великих партій насіння і великих площ з вегетуючими рослинами). І, крім того, в описі винаходу представлені засоби і методи, за допомогою яких можливе здійснення заявляється технічного рішення в тому вигляді, як воно охарактеризовано в незалежному пункті формули винаходу.

Спосіб здійснюється таким чином: над бурти насіння, розміщених в зерносховище перед посівом, встановлюють лазерну установку, що забезпечує сканування лазерного променя одночасно в двох взаємно перпендикулярних площинах, задають регламент опромінення для даної культури і автоматичний режим його виконання і здійснюють опромінення поверхні бурту насіння.

Після закінчення процесу опромінення поверхні бурту насіння залишають на вилежування для енергетичного обміну між навченими насінням і неопроміненими. Після отлежки насіння висівають в поле для вирощування рослин. У фази вегетації рослин, властиві культурі, їх опромінюють одноразово в кожну з фаз за допомогою такої ж лазерної установки, що і при опроміненні насіння в бурти, тобто лазерним променем, сканирующим одночасно в двох взаємно перпендикулярних площинах, в нічний час доби, для чого лазерну установку навішують на транспортний засіб і об'їжджають їм поле по його периметру або за технологічними коліях. При цьому найбільш оптимальним періодом передпосівного опромінення насіння є період в 4-6 діб, періодом отлежки - період 7-25 діб, швидкість об'їзду поля транспортним засобом з діючу пенсійну систему автоматичному режимі лазерною установкою на ньому - 4-5 км / год, а за фази вегетації рослин, в які здійснюють їх лазерну активацію, приймають фази кущіння, виходу в трубку, викидання, цвітіння і наливу зерна, які притаманні вирощуваної культури.

Приклади ЗДІЙСНЕННЯ СПОСОБУ

приклад 1

Брали 150 т насіння озимої пшениці сорту Юна і розміщували їх в зерносховище бурти товщиною 1,5 м. Над бурти встановлювали лазерну установку ЛУ-2 з довжиною хвилі 632,8 нм і потужністю 25 мВт так, щоб скануючий промінь опромінював всю поверхню бурту. На блоці управління цією лазерної установки задавали регламент опромінення насіння пшениці лазерним променем, сканирующим одночасно в двох взаємно перпендикулярних площинах, протягом 5 діб в імпульсному автоматичному режимі опромінення.

Після закінчення опромінення насіння залишали на вилежування, яка тривала 7 днів. Після отлежки насіння висівали в поле. Після отримання сходів рослини піддавали лазерної активації в фази кущіння, цвітіння і в період між цими фазами (через 10 днів після фази кущіння) за допомогою такої ж лазерної установки ЛУ-2, навішеній на трактор, який переміщувався вздовж доріг по периметру поля з рослинами, забезпечує їх опромінення лазерним променем, сканирующим одночасно в двох взаємно перпендикулярних площинах: варіанти O ₁ і О _5. Контролем служили посіви з неопромінених насіння і рослин (К).

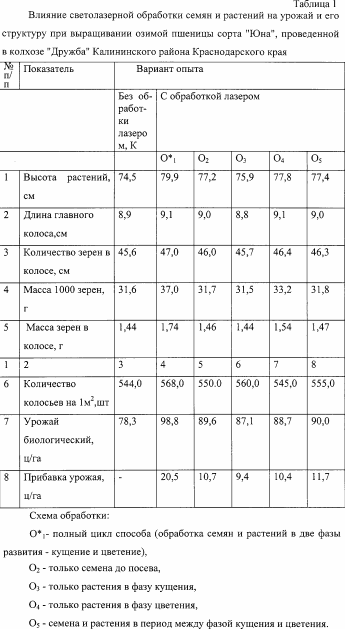

Крім того, опромінювали посіви, отримані з неопромінених лазером насіння, тільки в одну з фаз їх вегетації: в фазу кущіння (варіант О ₃₎ і в фазу цвітіння (варіант О _4), а й закладали досвід без опромінення рослин, що виросли з опроміненого насіння (варіант O _2). Досліджували урожай і його структуру за всіма цими варіантами. Дані зведені в табл. 1.

приклад 2

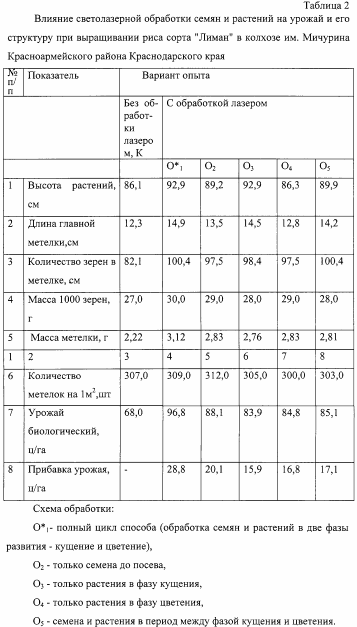

Брали насіння рису сорту "Лиман" (150 т) і виступали з ними і з травами, що виросли з них, так само, як і в прикладі 1. Дані зведені в табл. 2.

Аналіз даних табл. 1 і 2 показує, що вирощування культур за пропонованим способом, згідно з яким здійснюють лазерне опромінення насіння в буртах і рослин в фази їх вегетації (для озимої пшениці і рису - в фази кущіння і цвітіння), дає прибавку врожаю в порівнянні з контролем (варіант До ) на 20,5-28,8 ц / га (варіант O ₁₎ за рахунок збільшення маси 1000 зерен, озерненості колоса (волоті) і кількості класів (волоті) на 1 м ² площі посівів. Вирощування культур за іншими схемами, відмінним від запропонованого способу, і дає прибавку врожаю в порівнянні з контролем, яка на 11-13 ц / га нижче, ніж при вирощуванні за пропонованим способом.

Здійснення операції передпосівної активації насіння в буртах шляхом опромінення його поверхні за допомогою лазерної установки, знебарвлюються сканування лазерного променя одночасно в двох взаємно перпендикулярних площинах, підвищує ефективність насичення насіння енергією і спрощує технічне виконання цієї операції, бо встановити лазерну установку в одному місці бурту простіше, ніж встановлювати світлопроводи в різних місцях бурту і створювати робочу горизонтальну площину між световодами при роботі скануючого променя, як це робиться в прототипі, - для цього потрібна висока точність юстіровочних робіт, а значить, і великі витрати.

Додаткова операція, яка здійснюється при вирощуванні рослин, - їх лазерне опромінення в фази їх вегетації - забезпечує рослинам енергетичне підживлення в ті періоди їх вегетації, коли вони в ній особливо потребують.

Здійснення цієї операції в нічний час доби підвищує ефективність активації рослин за рахунок посилення їх фотосинтетичної реакції на енергетичне підживлення.

Здійснення цієї операції за допомогою такої ж лазерної установки, як і при лазерному опроміненні насіння, спрощує технологію за рахунок уніфікації технічних засобів.

Використання транспортного засобу для навішування на нього лазерної установки і об'їзду з нею поля з рослинами по його периметру або за технологічними коліях знижує трудомісткість операції рослин і спрощує її виконання.

Використання лазерної установки, що забезпечує процес опромінення насіння в автоматичному режимі за заданим регламентом опромінення, спрощує технологію вирощування рослин і знижує витрати при промисловому вирощуванні сільськогосподарських культур на великих площах посівів.

Отже, що заявляється сукупність істотних ознак необхідна і достатня для досягнення поставленої мети і вирішення поставленого завдання.

ФОРМУЛА ВИНАХОДУ

1. Спосіб промислового вирощування сільськогосподарських культур з використанням лазерного опромінення, що включає передпосівний обробіток насіння сільськогосподарських культур в буртах в умовах зерносховищ шляхом їх опромінення потоками світлових імпульсів, створюваних лазерною установкою зі скануючим лазерним променем, що працює в автоматичному режимі з заданим для кожної культури регламентом опромінення, подальшу вилежування насіння, посів і вирощування рослин, що відрізняється тим, що поверхня буртов з насінням опромінюють за допомогою розміщеної над ними лазерної установки, що забезпечує сканування променя одночасно в двох взаємно-перпендикулярних площинах, а рослини опромінюють в фазі їх вегетації аналогічної лазерною установкою, яку переміщують по периметру поля з рослинами або за технологічними коліях в нічний час доби одноразово в кожну з цих фаз.

2. Спосіб за п.1, що відрізняється тим, що насіння в буртах опромінюють протягом 4-6 діб.

3. Спосіб за п.1, що відрізняється тим, що вилежування насіння здійснюють протягом 7-25 діб.

4. Спосіб за п.1, що відрізняється тим, що лазерну установку переміщують по полю зі швидкістю 4-5 км / год.

5. Спосіб за п.1, що відрізняється тим, що рослини опромінюють в фази кущіння, виходу в трубку, викидання, цвітіння і наливу зерна, властиві культурі.
