ВИНАХІД
Патент Російської Федерації RU2134501

ВСТАНОВЛЕННЯ ДЛЯ передпосівної обробки насіння

Ім'я винахідника: Потапенко І.А .; Андрейчук В.К .; Кремянський В.Ф .; Вербицька С.В.
Ім'я патентовласника: Кубанський державний аграрний університет
Адреса для листування: 350044, Краснодар, вул.Калініна 13, КГАУ
Дата початку дії патенту: 1997.10.30

Винахід відноситься до сільського господарства і призначене для передпосівної обробки насіння різних с / г культур. Для підвищення ефективності обробки та зниження енерговитрат корпус має обмотку, яка підключається до імпульсивної джерела струму. У верхній частині корпусу встановлені дві оптичні ультразвукові сирени, які працюють від озонатора. У процесі обробки на насіння впливають акустичне і електромагнітне поля, а й озон.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства, а саме до установок для передпосівної обробки насіння різних сільськогосподарських культур.

Відомі установки для передпосівної обробки насіння, що включають камеру обробки насіння, охоплену електромагнітом, і розташований всередині камери шнек для перемішування і переміщення насіння (а.с. N 961583).

Недоліком відомих установок є значна енергоємність і можливість механічного пошкодження оболонки насіння в процесі обробки.

Найбільш близькою по технічній сутності до пропонованої є установка передпосівної обробки насіння, що містить корпус з діамагнітного матеріалу, виконаний у вигляді усіченого конуса, в нижній частині якого є отвір для проходження озону (а.с. N 1022672).

Недоліком відомої установки є низька продуктивність і підвищена енергоємність. Це пояснюється тим, що обробка насіння проводиться як постійним електромагнітним полем, так і озоном в замкнутому просторі при закритій знизу кришці. Зерно витримується 4-10 хв, що пов'язано з необхідністю повного заповнення корпусу озоном.

Крім того, як показав досвід багаторічного використання установки, джерело постійного струму, що створює постійне магнітне поле всередині корпусу, недостатньо ефективний при обробці великих обсягів зерна, тому що вимагає витримки в часі. При стислих термінах посівних робіт ці обставини ускладнюють використання установки.

Технічним рішенням завдання є усунення недоліків відомої конструкції.

Завдання можливою завдяки тому, що в установці для обробки насіння, що містить корпус з діамагнітного матеріалу з окружної обмоткою, що живиться від джерела струму, і озонатор для обробки насіння, корпус у верхній його частині забезпечений статичними сиренами, а в якості джерела живлення обмотки використаний імпульсний джерело живлення .

Новизна запропонованого технічного рішення полягає в наступному. При харчуванні електромагнітної обмотки корпусу, в якому знаходяться або через який проходять насіння, імпульсами струму істотно в порівнянні з відомими пристроями (в яких обмотка, як правило, підключається до джерела постійного струму) активізуються процеси фотосинтезу в рослинних клітинах насіння, що, в свою чергу , призводить до підвищення врожайності, основного завдання розробки. Друге - озон від озонаторной установки пропонується пропускати через статичні сирени, мають спектр частот від декількох кГц до десятків кГц (див. Д.А. Грешгал, В.М. Фрідман. Ультразвукова технологічна апаратура, "Енергія", М., 1976). Таке технічне рішення дозволяє обробляти насіння без витримки в часі, тому що інтенсивні хвилі ультразвукового діапазону частот озону практично миттєво обробляють зовнішню сторону насіння, забезпечуючи знищення шкідливої ​​фітафтори. При цьому під дією потужних ультразвукових хвиль, створюваних озоном, насіння, прокидаючись через корпус, багаторазово (без всяких механічних пошкоджень) обертаються у всіх площинах, що підвищує ймовірність оптимального впливу імпульсного магнітного поля на рослинні клітини насіння різних с / г культур. Зміни частоти проходження електромагнітних імпульсів і інтенсивності впливу озону в вигляді (формі) у.з. коливань дозволяють для кожної конкретної культури вибрати оптимальні режими обробки і при значно менших енерговитратах здійснювати широкомасштабні впровадження на с / г підприємствах АПК, фермерських господарствах і присадибних ділянках.

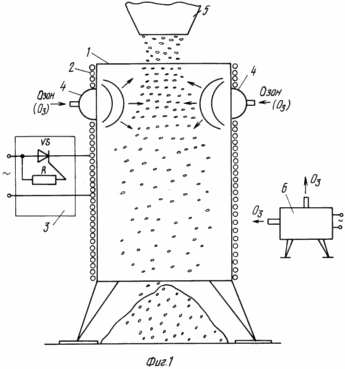

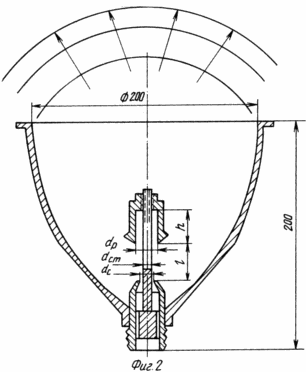

На фіг. 1 представлений зовнішній вигляд установки; на фіг. 2 - ескіз ультразвукової статичної сирени.

Установка складається з корпусу 1, виконаного з діамагнітного матеріалу, на якому розміщена обмотка 2, підключена до джерела імпульсного струму 3, у верхній частині корпусу розміщені дві ультразвукові статичні сирени 4, на які під тиском 3 ... 4 атм подається озон від озонатора 6 . Зерно в котушку в режимі вільного падіння надходить з бункера 5.

ВСТАНОВЛЕННЯ працює наступним чином

При включенні джерела імпульсного струму 3 і озонатора 6 всередині корпусу 1 створюються імпульсна електромагнітне поле і озонова среда, при цьому озон під тиском 3 ... 4 атм виходить з статичних сирен 4 при частоті коливань від декількох кГц до десятків кГц в залежності від конкретної культури насіння. Потім відкривається бункер 5, і насіння у вільному падінні прокидаються (проходять) через внутрішній простір, піддаючись впливу імпульсного електромагнітного поля і озону. Частота проходження електромагнітних імпульсів і частота коливань сирени можуть змінюватися в широких межах, що дозволяє підібрати оптимальні режими обробки для кожної конкретної культури. З огляду на, що озон важчий за повітря, сирени 4 розташовуються у верхній частині корпусу 1, що дозволяє обробляти насіння озоном по всьому об'єму корпусу. При цьому під впливом озону (або озоно-повітряної суміші) насіння додатково обертаються в корпусі, не наражаючись механічних пошкоджень, в результаті чого ефективність обробки зростає, тому що ймовірність впливу максимального електромагнітного поля на зародки насіння з урахуванням магнітного поля землі і збільшується. Генератор імпульсів струму гранично простий і складається з тиристора VS і опору R, які служать для відкриття тиристора при максимальному значенні позитивного напівперіоду. Імпульси струму як від мережі змінного струму, так і від іншого джерела, наприклад помножувача напруги, подаються на обмотку 2 і створюють всередині корпусу 1 імпульсна електромагнітне поле, частота його (як зазначалося) може бути підібрана оптимальної для кожної конкретної культури насіння. Такий режим обробки дозволяє при більш високій ефективності в порівнянні з широко практикується обробкою в постійному електромагнітному полі принаймні в три рази знизити енерговитрати на обробку, що істотно скорочує витрати на виконання даного процесу.

ФОРМУЛА ВИНАХОДУ

Установка для обробки насіння, що містить корпус з діамагнітного матеріалу, оточений обмоткою, що живиться від джерела струму, і озонатор для обробки насіння, що відрізняється тим, що корпус у верхній його частині забезпечений статичними сиренами, а в якості джерела живлення обмотки використаний (застосований) імпульсний джерело струму.

Версія для друку
Дата публікації 04.03.2007гг
