ВИНАХІД
Патент Російської Федерації RU2051551

ПРИСТРІЙ ДЛЯ передпосівної обробки насіння

Ім'я винахідника: Ісаков О.І .; Калимуллин О.М .; Путько В.Ф.
Ім'я патентовласника: Ісаков Олександр Ілліч
Адреса для листування:
Дата початку дії патенту: 1992.04.14

Використання: в сільськогосподарському машинобудуванні. Суть винаходу: пристрій для передпосівної обробки насіння складається з корпусу 1, виконаного циліндричним і який складається з двох секцій 2 і 3. Останні виконані відповідно з діамагнітного матеріалу і металу. На корпусі 1 встановлена ​​обмотка, що складається з декількох зустрічно включених котушок 4. Нижня секція 3 забезпечена джерелом 5 ультрафіолетового випромінювання розташованим на осі 6 і закріпленим на корпусі 1 за допомогою утримувачів 7. На внутрішньої полірованій поверхні секції 3 розташовані в шаховому порядку металеві штирі 9, зовнішня поверхня секції 3 виконана ребристою. Крім того, корпус 1 зовні охоплений запобіжним кожухом 11.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства, а саме до пристроїв для передпосівної обробки насіння в магнітному полі і ультрафіолетових променях.

Відомі пристрої для передпосівної обробки насіння в магнітному полі і ультрафіолетовими променями.

Найбільш близьким за технічною сутністю до винаходу є пристрій для передпосівної обробки насіння, що містить корпус з діамагнітного матеріалу і обмотку, встановлену на корпусі і з'єднану з джерелом живлення.

Недоліком цього пристрою є невисока ефективність впливу магнітного поля на біологічні об'єкти, що піддаються обробці, що знижує якість обробки насіння.

Суть винаходу полягає в підвищенні якості обробки насіння за рахунок застосування комплексної обробки насіння з високою ефективністю впливу магнітного поля на насіння, що піддаються обробці шляхом підвищення показника неоднорідності магнітного поля і за рахунок підвищення ефективності впливу ультрафіолетового опромінення оброблюваних насіння при їх інтенсивному перемішуванні і знезараженні всій поверхні насіння .

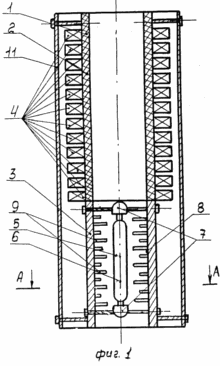

На фіг.1 показано пропонований пристрій; на фіг.2 розріз А-А на фіг.1.

Пристрій для передпосівної обробки насіння складається з корпусу 1, виконаного циліндричним і складається з двох секцій, одна з секцій 2 виконана з діамагнітного матеріалу, інша нижня секція 3 металевої, а обмотка складається з декількох зустрічно включених ідентичних котушок 4, розташованих на секції 2 корпусу 1 . Пристрій і має джерело 5 ультрафіолетового випромінювання, який встановлений всередині корпусу вздовж його поздовжньої осі 6 металевої секції 3 за допомогою утримувачів 7. На внутрішньої полірованій поверхні 8 корпусу розташовані в шаховому порядку металеві штирі 9, а зовнішня поверхня корпусу 10 виконана ребристою. Крім того, корпус 1 зовні охоплений запобіжним кожухом 11. Зверху розташований накопичувальний бункер.

Пристрій працює наступним чином

Обмотка, що складається з котушок 4, і джерела 5 ультрафіолетового випромінювання підключаються до джерела змінного струму. У верхній секції 2 корпусу 1 встановлюють накопичувальний бункер, з якого насіння самопливом надходять спочатку в порожнину діамагнітної секції 2 корпусу 1, потрапляючи при цьому в зону дії поздовжнього пульсуючого магнітного поля, створюваного котушками 4, а потім в порожнину металевої секції 3 корпусу 1, потрапляючи в зону опромінення ультрафіолетом. Для того, щоб опромінення було рівномірним, на внутрішній поверхні 8 секції 3 розташовані металеві штирі 9, стукаючись про які насіння змінюють своє положення в просторі опромінення. Крім того, для опромінення використовується відбите світло від полірованої внутрішній поверхні 8.

Послідовне зустрічну включення декількох, наприклад 12, котушок на змінну напругу підвищує ефективність магнітної активації при обробці посівного матеріалу дуже істотно. Це призводить до посилення неоднорідності і підвищенню просторового градієнта магнітного поля, що є основним чинником ефективності впливу на біологічні об'єкти, зокрема на насіння.

При такому включенні котушок градієнт магнітної індукції вздовж ліній падіння насіння досягає 10-15 мТл / см. Необхідна індукція магнітного поля виходить при харчуванні котушок змінною напругою різного рівня.

Таким чином, застосовується комплексна обробка насіння спочатку магнітним полем з високим показником неоднорідності, а потім рівномірний опромінення ультрафіолетом і знезараження всієї поверхні оброблюваних насіння.

Пропонована конструкція пристрою для передпосівної обробки насіння дуже компактна, технологічна у виготовленні і зручна в застосуванні. Має малу вагу, що дозволяє легко переносити пристрій від одного місця робіт обробки насіння до іншого, і дає можливість працювати на ній всього одній людині.

ФОРМУЛА ВИНАХОДУ

ПРИСТРІЙ ДЛЯ передпосівної обробки насіння, що містить корпус з діамагнітного матеріалу і обмотку, встановлену на корпусі і з'єднану з джерелом живлення, що відрізняється тим, що корпус виконаний циліндричним, забезпечений в нижній частині додаткової металевої секцією і охоплений запобіжним кожухом, при цьому обмотка складається з зустрічно включених ідентичних котушок, а нижня металева секція корпусу забезпечена джерелом ультрафіолетового випромінювання і металевими штирями, при цьому джерело ультрафіолетового випромінювання встановлений всередині корпусу вздовж його поздовжньої осі і закріплений на ньому за допомогою власників, а металеві штирі встановлені на внутрішній полірованій поверхні корпусу в шаховому порядку, причому зовнішня поверхню нижньої частини корпусу виконана з ребрами.
