ВИНАХІД
Патент Російської Федерації RU2105468

ПРИСТРІЙ ДЛЯ ПРОМИСЛОВОГО ВИРОЩУВАННЯ ЗЕМЛЯНИКИ

Ім'я винахідника: Мкртумов Валерій Вартанович
Ім'я патентовласника: Мкртумов Валерій Вартанович
Адреса для листування:
Дата початку дії патенту: 1994.01.06

Винахід призначений для промислового вирощування суниці в спорудах захисного грунту. Пристрій для промислового вирощування землянікт містить каркас 1, на якому кріпиться растільні 2, систему подачі живильного розчину 3, систему освітлення 4 і кондиціонер 5 з біофільтром 6. При цьому система подачі живильного розчину 3 включає биофильтр 31, два резервуари 3.2, 3.3, піддон 3.4 і трубопровід 3.7. Причому растільні 2 являє собою вертикальне двостороннє багатошарове рослинне поле, внутрішній шар якого є гігроскопічним і охоплений з двох сторін плівкою затемнення, поверх якого розташована светоотражающая плівка, зовні рослинне поле охоплено міцної несучої сіткою, на якій тримаються стебла рослин. Крім того, піддон 3,4, насоси 3.5, 3.6, вентилі 9.1; 9.2; 10.1; 10.2, біофільтри 3.1; 6, резервуари 3.2; 3.3 і растільні 2 утворюють замкнутий контур циркуляції живильного розчину через різні резервуари 3.2; 3.3. Рослини висаджуються в растільні 2 таким чином, щоб їх коріння стикалися з гігроскопічним внутрішнім шаром, періодично змочуваним живильним розчином або чистою водою, а нирка залишалася по іншу сторону рослинного поля і спиралася на його зовнішню несучу сітку. Верхня зелена маса рослин опромінюється системою освітлення 4.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства і може бути використано для безперервного цілорічного і екологічно чистого виробництва суниці незалежно від географічних і кліматичних умов.

Відома гідропонна установка, що містить каркас і лотки з субстратом, що використовуються в якості рослинного поля, (авт. Св. 1720593, кл. 5 A 01 G 31/02, 1992).

Найбільш близьким пристроєм до пропонованого є "Установка для вирощування рослин", що містить каркас, на якому закріплені растільні, світильники і система подачі живильного розчину (РФ, авт. Св. N 1806359, кл. 5 A 01 G 31/02, 1993).

Відомі пристрої з традиційним горизонтальним полем ростилень мають недолік, пов'язаний з відносно великими необхідними площами та обсягами приміщень для промислового виробництва суниці, що особливо критично в умовах міст.

Метою винаходу є безперервне екологічно чисте промислове виробництво суниці при відносно невеликих обсягах приміщень.

Зазначена мета досягається за рахунок переходу від традиційно використовуваних горизонтально-площинних полів для вирощування рослин до вертикально-об'ємним полях, значно ефективніше використовують весь об'єм приміщень. При цьому одночасно виникла і була вирішена задача формування структури рослинного поля, що забезпечує одночасно механічну міцність щодо тонких рослинних полів (близько 5 см при двосторонній посадці суниці), надійне закріплення кореневої системи рослин на тонкому рослинному поле і повноцінне харчування кореневої системи рослин всіма необхідними для їх ефективного розвитку речовинами з вільним доступом повітря до кореневої системи. Використовуваний для цього складу компонентів живильного розчину є обов'язковим для виконання завдання, що перевірено експериментально (склад компонентів наводиться нижче).

Суть винаходу в тому, що пристрій для промислового вирощування суниці містить каркас, на якому кріпиться растільні, систему подачі живильного розчину, систему освітлення і систему кондиціонерів, причому растільні є вертикальне двостороннє рослинне поле, внутрішній шар якого складається з легко змочується гигроскопического матеріалу, який з двох сторін покритий світлонепроникною плівкою і потім світловідбиваючої плівкою. Поле охоплює міцна несуча сітка.

Суниця розташовується на поле таким чином, що її серце знаходиться повністю на зовнішній стороні поля, спираючись на міцну сітку. Стебла рослин вільно звисають на освітленій стороні. Коріння рослин проходять через спеціальні прорізи в плівках і стикаються з внутрішнім змочуваним розчином матеріалом.

Система подачі живильного розчину складається з двох резервуарів, один з яких використовують для подачі готового розчину, а інший для приготування, двох насосів, біофільтра, піддону, труб для подачі розчину на растільні (растільні) і для зливу і блоку автоматичного керування.

Технічний результат при використанні винаходу досягається при дотриманні зазначених вище ознак і полягає в тому, що з 1 м ³ приміщення урожай полуниці досягає 80-100 кг в рік, тоді як в прототипі при використанні горизонтально-площинний технології урожай полуниці становить з 1 м ² в середньому 15 кг на рік (див. щорічні зведення статистичної звітності по сільському господарству).

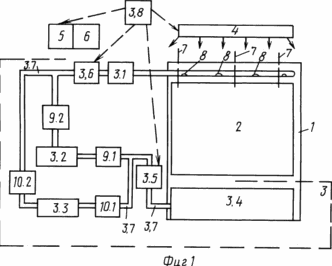

На фіг. 1 представлена ​​структурна схема пристрою для промислового вирощування суниці; на фіг. 2 ескіз поперечного перерізу двостороннього багатошарового рослинного поля (растільні).

Пристрій стримає каркас 1, растільні 2, систему 3 подачі живильного розчину і поливу з біофільтром 3.1, першим і другим резервуарами 3.2 і 3.3, піддоном 3.4, насосами 3.5 і 3.6, трубопроводом 3.7 і блоком 3.8 автоматичного управління, систему 4 освітлення, кондиціонер 5, повітряний біофільтр 6.

Чи не мають суттєвого значення елементи кріплення растільні 2 і трубопроводу 3.7 до каркасу 1 на фіг. 1 показані пунктирними лініями 7. Отвори подачі живильного розчину на верхню кромку гигроскопического шару показані позиціями 8, а вентилі вибору робочого резервуара позиціями 9.1, 9.2, 10.1 і 10.2.

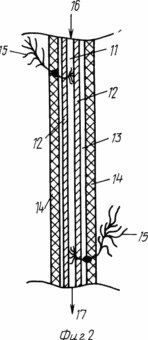

Растільні 2 (див. Фіг. 2) містить гігроскопічний шар 11, плівку затемнення 12, що відображає плівку 13 і несучу сітку 14.

Крім того, для більшої ясності на фіг. 2 показані рослини 15, напрямки входу 16 живильного розчину в растільні 2 і виходу 17 з неї.

У зв'язку з непринципові для винаходу не розкривається блок 3.8 автоматичного управління, не показані клапан надлишкового тиску і прилади контролю вологості, тиску і температури повітря в приміщенні, а й санпропускник.

Пристрій працює наступним чином

Наприклад, в якості приміщення використовують типове бомбосховище або камери сучасних овочесховищ, які досить добре ізолюють робоче приміщення від зовнішнього середовища. За допомогою кондиціонера 5 в приміщенні підтримують необхідні вологість і температуру. Санпропускник, біофільтри 6 і 3.1 і невеликий надлишковий тиск забезпечують стерильність в приміщенні.

Поживний розчин готують в складі, що містить, мг / л:

• NH ₄ NO ₃ 200
• KH ₂ PO _4. 110
• Ca (NO ₃₎₂ · 4H ₂ O 280
• K ₂ SO ₄ 140
• MgSO ₄ · 7H ₂ O 50
• FeSO ₄ 4
• H ₃ PO ₃ 0,5
• MnSO ₄ 0,5
• CuSO ₄ 0,05
• ZnSO ₄ 0,05
• Кислотність розчину pH 6,2-6,7 од.

Саджанці спеціальних ремонтантних сортів, розмножених клональності способом, висаджують з двох сторін растільні 2 на відстані 10-30 см одна від одної. При цьому в місці посадки роблять спеціальні отвори в плівках 12 і 13, в які вставляють саджанці так, щоб коріння рослин стикалися з гігроскопічним шаром 11, а нирка залишалася зовні і спиралася на несучу сітку 14. Після посадки на растільні кожні 2 ч подають живильний розчин протягом 15 хв. Кожні 7 днів замість живильного розчину протягом доби подають просту воду. Висвітлюють рослини 16 год з періодом одну добу при освітленості 100-500 люм. / м ^2. Урожай збирають цілодобово при досягненні плодів відповідних кондицій. У безперервному режимі кущі суниці використовують не менше двох років.

Припустимо розчин приготовлений в першому резервуарі 3.2. При цьому вентилі 9.1 і 10.1 встановлюють в положення, коли піддон 3.4 повідомляється через зливну трубу трубопроводу 3.7 і насос 3.5 тільки з резервуаром 3.2, з яким і повідомляються через відкритий вентиль 9.2 і трубопровід 3.7 насос 3.6 і біофільтр 3.1. При включенні насоса 3.6 живильний розчин з резервуара 3.2 через трубопровід 3.7, біофільтр 3.1 і отвори 8 надходить на гігроскопічний шар растільні 2, по якому розтікається, забезпечуючи хорошу змочуваність кореневої системи рослин 15. Далі живильний розчин стікає в піддон 3.4 і звідти за допомогою насоса 3.5 надходить назад в резервуар 3.2. В процесі роботи розчин змінює свої характеристики, тому одночасно в другому резервуарі 3.3 готується друга порція розчину. Зміна резервуарів відбувається кожні три дні.

У пристрої можуть бути використані наступні матеріали широкого застосування і типові елементи: ел. 1 сталь Ст. 3, ел. 2/11 склотканина; ел. 2/12 плівка ПЕТ; ел. 2/13 плівка ПЕТФ; ел. 2/14 сітка "Рабиця"; ел.3.5, 3.6 насос К-32 / 50-125; ел.4 лампи ДРЛ -1000; ел. 5 кондиціонер КПА-1-2.2-1.

ФОРМУЛА ВИНАХОДУ

Пристрій для промислового вирощування суниці, що містить каркас, на якому закріплена растільні у вигляді вертикального двостороннього багатошарового рослинного поля, внутрішній шар якого виконаний гігроскопічним, систему подачі живильного розчину з трубопроводом і насосом і систему освітлення, що відрізняється тим, що воно забезпечене кондиціонером з біофільтром, а система подачі живильного розчину має біофільтр, два резервуари, піддон, при цьому піддон, насоси, вентилі, фільтри, резервуари і растільні утворюють замкнутий контур з можливістю циркуляції живильного розчину через різні резервуари, крім того, растільні має з двох сторін укладені послідовно на гігроскопічний шар плівку затемнення, светоотражающую плівку і несучу сітку для утримання стебел рослин.
