ВИНАХІД
Патент Російської Федерації RU2125783

СПОСІБ ВИРОЩУВАННЯ КАРТОПЛІ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ

Ім'я винахідника: Клименко Володимир Іванович (BY)
Ім'я патентовласника: Клименко Володимир Іванович (BY)
Адреса для листування: 246001 Гомель, вул.Плеханова 41-51, Клименко В.І.
Дата початку дії патенту: 1997.08.05

Винахід дозволяє забезпечити при підгортання насипання шару ґрунту однакової висоти над бульбами в суміжних гребенях, поліпшити структуру грунту, підвищити врожайність картоплі зі збільшенням кількості бульб і поліпшенням їх якості, а й знизити засміченість поля бур'янами. В процесі підгортання в досходовий період підземну частину рослин орієнтують по центру гребеня щодо його вертикальної осі симетрії з боку боковин гребеня рівними за значенням, протилежно спрямованими і динамічно впливають на рослини по дугоподібної траєкторії від нижньої частини рослин до верхньої силами, які створюються обертовими від зчеплення з ґрунтом і розташованими симетрично щодо вертикальної осі симетрії гребеня відвалами окучников, робочі поверхні останніх виконані у вигляді дисків - загортачем з рихлящімі елементами і з механізмами регулювання кута атаки дисків - загортачем, що встановлюється в межах 2 85 ^o в залежності від відстані між горизонтальними осями суміжних гребенів. При впливі на корені і пагони стебел рослин силами останнім створюють стресову ситуацію. Безпосередньо після операції підгортання проводять сепарацію грунту у верхній частині гребеня. При цьому обертаються від зчеплення з ґрунтом сепаруючі елементи барабанів впливають на рухому вперед з уповільненням грунт і змінюють напрямок проекції на горизонтальну вісь симетрії гребеня векторів лінійної швидкості частинок грунту, що рухаються у верхній частині гребеня на протилежне з контрольованим зменшенням висоти шару грунту над бульбами до 0, 01-0,5 м за кожен прохід пристрою. В процесі підгортання, попередньої сепарації грунту у верхній частині гребеня 2, за кожен прохід окучников забезпечується збільшення висоти шару грунту над бульбами в гребені не менше ніж на 0,02-0,51 м в залежності від ширини міжряддя.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства, а саме до способів і пристроїв для вирощування сільськогосподарських культур, в тому числі картоплі.

Відомий спосіб вирощування картоплі [1], що складається з посадки бульб, догляду за посадками шляхом міжрядних обробок, здійснюваних методом пошарового розпушування кожного міжряддя триярусними підгортальниками спочатку по його середині на глибину 8-9 см., А потім - з 2-х сторін від першого сліду підгортальника на глибину 17-18 см. з утворенням захисної зони від висадженого ряду з бульбами, рівній 15-16 см, і знову посередині на глибину 8-9 см, при цьому окучники на культиватор розташовують в три ряди з відстанню між першим і другим рядами 40-45 см.

Недоліком даного способу вирощування картоплі є його складність у зв'язку з наявністю чотирьох операцій для його здійснення і розпушування міжряддя по його середині, розпушування міжряддя з двох сторін від першого сліду підгортальника, повторне розпушування посередині міжряддя, вирівнювання грунту вершини гребеня. Недоліком способу є і те, що для його здійснення використовуються пристрої з пасивними робочими органами (окучники з відвалами і борона), що не дозволяє якісно подрібнювати і вспушівать грунт при переміщенні її з міжряддя на гребінь.

Відомо пристрій [2], що відноситься до робочих органів для обробітку грунту і складається з диска з зубами. Кожен зуб має пластинчасту пружину. Передня кромка зуба виконана у вигляді клина, а задня має паз, при цьому пружина, її кінець, жорстко закріплений на верхній частині задньої кромки зуба, а інший - вільно розміщений в пазу.

Недоліком відомого робочого органу ротаційного грунтообробного знаряддя є складність його конструкції і недовговічність в зв'язку з наявністю додаткової пружини, яка встановлюється в передній частині рихлящімі зуба.

Найбільш близьким до передбачуваних винаходів є спосіб догляду за посадками картоплі і пристрій для його здійснення, описаний в [3]. Спосіб включає в себе наступні операції: розпушування вершин гребеня, підгортання грядок, розпушування боковини і вершини гребеня, формування профілю гребеня. Пристрій для здійснення цього способу складається з окучников і розташованих за кожним з них на горизонтальній осі конічних зубових барабанів, а на поздовжньої осі симетрії пристрою між суміжними підгортальниками розташовані додаткові зубові барабани, причому один барабан розміщений перед підгортальниками, а інший - за конічними барабанами.

Недоліками цього способу і пристрою для його реалізації є такі. При окучивании за допомогою поступально переміщаються окучников з відвалами, грунт з міжряддя на гребінь переміщується у вигляді великих грудок, при подрібненні яких шляхом тиску на них конічних і спеціальної форми ковзанок із зубами (барабанів) відбувається ущільнення грунту на боковинах гребеня і його вершині, що сприяє швидкого утворення на них ущільненої грунтової кірки, що перешкоджає аерації ґрунту в гребені, а отже, життєзабезпечення рослин. Фактично, руйнування грудок і ґрунтової кірки на боковинах гребеня і його вершині проводиться прикочуванням грунту за допомогою циліндричних, конічних і спеціальної форми ковзанок із зубами.

У зв'язку з тиском елементів поверхні циліндричного і спеціальної форми ковзанок на вершину гребеня вони пошкоджують вегетирующие рослини картоплі.

Наявність чотирьох операцій способу і чотирьох функціональних елементів пристрою для здійснення цього способу ускладнює спосіб і пристрій при погіршенні аерації ґрунту і, як наслідок, зменшення врожайності картоплі і його якості.

Метою винаходу є забезпечення при підгортання насипання шару ґрунту однакової висоти над бульбами в суміжних гребенях, поліпшення структури грунту, підвищення врожайності картоплі зі збільшенням кількості бульб і поліпшенням їх якості, а й зниженням засміченості поля бур'янами.

Поставлена ​​мета досягається тим, що в способі вирощування картоплі, що включає посадку бульб, догляд за посадками шляхом міжрядних обробок з розпушуванням, підгортання і утворенням гребенів в досходовий і післясходовий періоди в процесі операції підгортання в досходовий період, підземної частини рослин створюють стресову ситуацію, орієнтуючи її по центру гребеня, шляхом впливу на корені і пагони стебел рослини, з боку боковин гребеня, рівними за величиною, протилежно спрямованими і динамічно впливають на рослини по дугоподібної траєкторії від їх низу до середини, силами, які створюються обертовими від зчеплення з ґрунтом та розташованими симетрично щодо вертикальної осі гребеня відвалами окучников, робочі поверхні яких виконані у вигляді дисків-загортачем, при спеціальній регулюванню кута атаки дисків-загортачем, безпосередньо після операції підгортання з накидання подрібненої грунту на вершини гребенів обертовими відвалами окучников, в процесі якого проекція на горизонтальну вісь симетрії гребеня вектора лінійної швидкості кожної частки накидається грунту спрямована вперед, виробляють сепарацію грунту у верхній частині гребеня з впливом сепарується елементами обертових від зчеплення з ґрунтом барабанів на рухому вперед з уповільненням грунт і в результаті зміною напрямку проекції векторів лінійної швидкості частинок грунту, що рухаються у верхній частині гребеня , на протилежне, з контрольованим зменшенням висоти шару грунту над бульбами до 0,01-0,5 м за кожен прохід пристрої для вирощування картоплі та відділенням бур'янів від грунту, а в процесі операції підгортання, попередньої сепарації грунту у верхній частині гребеня, за кожен прохід окучников забезпечують збільшення висоти шару грунту над бульбами картоплі в гребені не менше ніж на 0,02 - 0,51 м в залежності від ширини міжряддя.

Поставлена ​​мета в пристрої для вирощування картоплі, що містить окучники з носовими частинами і відвалами, досягається тим, що носові частини окучников, виконані у вигляді щелеобразователей, встановлені на передньому брусі пристрою, на задньому брусі пристрої жорстко закріплені відвали, виконані у вигляді обертових від зчеплення з грунтом дисків-загортачем і можливістю регулювання кута атаки останніх, передній брус пристрою з'єднаний із заднім брусом за допомогою пружинно-шарнірних вузлів і гнучких стабілізаторів, кожен з пружинно-шарнірних вузлів виконаний у вигляді пружинного механізму, встановленого шарнірно між нижньою двошарнірної рамкою і верхнім гвинтовим механізмом , передня частина пружинного механізму з'єднана шарнірно зі знімним кронштейном переднього бруса, задня його частина з'єднана з кронштейном, на якому кріпиться задній знімний брус пристрої, кожен з гнучких стабілізаторів встановлюється під пружинно-шарнірним вузлом і з'єднує знімний кронштейн переднього бруса і нижню частину заднього бруса, а до заднього бруса пристрою за допомогою нижніх жорстких і верхніх гнучких тяг шарнірно приєднано пристосування для сепарації грунту у верхній частині гребеня, виконане у вигляді ребристих барабанів, розташованих на горизонтальній осі зі встановленими на ребрах барабанів сепарується елементами. Кут атаки дисків, що обертаються-загортачем встановлюється в межах від 2 до 85 ^o в залежності від відстані між горизонтальними осями суміжних гребенів. Ребра барабанів з рихлящімі елементами пристосування для сепарації грунту розташовані паралельно осях барабанів, а сепаруючі елементи на ребрах ребристих барабанів можуть бути виконані у вигляді зубів круглого, прямокутного або іншого перетину з кутом установки по відношенню до перпендикуляру ребра барабана у верхній його точці від 0 до 180 ^o.

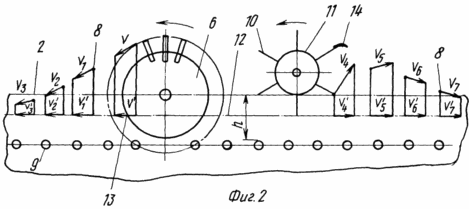

Фіг. 1 зображена схема впливу в досходовий період на підземну частину рослин сил, створюваних обертовими дисками; на фіг. 2 - схема зміни напрямку проекцій на горизонтальну вісь симетрії гребеня векторів лінійних швидкостей частинок грунту у верхній частині гребеня.

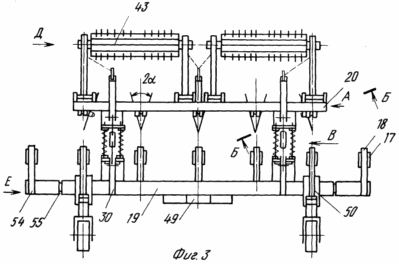

Фіг. 3 - горизонтальна проекція устрою для здійснення способу.

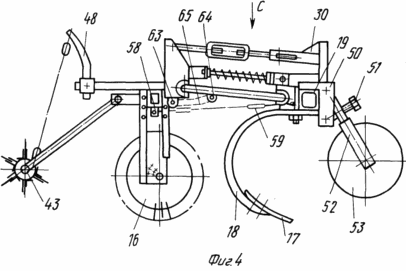

Фіг. 4 - фронтальна проекція устрою.

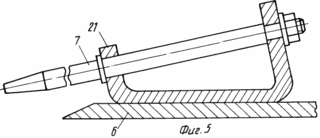

Фіг. 5 - варіант змінного рихлящімі елемента диска-загортачем; на фіг. 6 - перетин Б-Б на фіг. 3, із зображенням підшипникового вузла диска-загортачем.

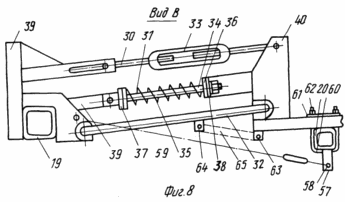

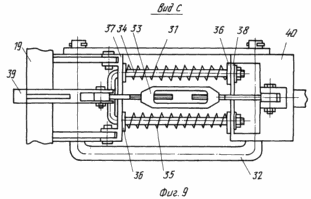

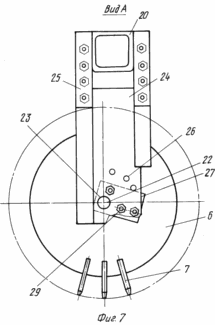

Фіг. 7 - вид A на фіг. 3, із зображенням задньої балки пристрої з закріпленим на ній вузлом диска-загортачем; на фіг. 8 - вид B на фіг. 3, із зображенням пружинно-шарнірного вузла з гнучким стабілізатором; на фіг. 9 - вид C на фіг. 4, із зображенням пружинно-шарнірного вузла.

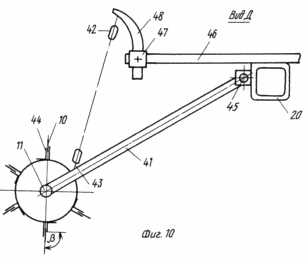

Фіг. 10 - вид D на фіг. 3 із зображенням пристосування для сепарації грунту у верхній частині гребеня; на фіг. 11 - вид E на фіг. 3 із зображенням вузла опорного колеса пристрої.

Спосіб вирощування картоплі включає в себе відомі операції - посадку бульб і догляд за посадками шляхом міжрядних обробок з розпушуванням, підгортання і утворенням гребенів. Відмінні операції способу полягають в наступному. В процесі підгортання в досходовий період підземну частину рослин 1 картоплі (фіг. 1) орієнтують по центру гребеня 2 щодо його вертикальної осі симетрії 3 з боку боковин 4 гребеня 2 рівними за значенням, протилежно спрямованими і динамічно впливають на рослини 1 по дугоподібної траєкторії від нижньої частини рослин 1 до верхньої силами 5, створюваними обертовими від зчеплення з ґрунтом та розташованими симетрично щодо вертикальної осі симетрії 3 гребеня 2 відвалами 16 окучников, робочі поверхні яких виконані у вигляді дисків-загортачем 6 з рихлящімі елементами 7 на їх закінченнях, при спеціальній регулюванню кута атаки дисків-загортачем 6, який встановлюють в межах від 2 до 85 ^o в залежності від відстані між горизонтальними осями суміжних гребенів. При цьому сили 5, створювані обертовими від зчеплення з ґрунтом дисками-загорточамі 6 впливають на грунт на боковинах 4 гребеня 2, зміщують її до вершини гребеня 2 по дотичній до траєкторії обертання рихлящімі елементів 7 і, в процесі зсуву грунту, орієнтують підземну частину рослин 1 по центру гребеня 2 щодо його вертикальної осі симетрії 3. При впливі на корені і пагони стебел рослин 1 силами 5, останнім створюють стресову ситуацію. Безпосередньо після операції підгортання з накидання частинок 8 (фіг. 2) подрібненої грунту на вершини гребенів 2 обертовими відвалами 16 окучников, виробляють сепарацію грунту у верхній частині гребеня в проміжку між вершиною гребеня 2 і верхньою поверхнею маточного бульби картоплі 9. При цьому обертаються від зчеплення з грунтом сепаруючі елементи 10 барабанів 11 впливають на рухому вперед з уповільненням грунт і змінюють напрямок проекції на горизонтальну вісь симетрії 12 гребеня 2 векторів лінійної швидкості частинок грунту 8, рухомих у верхній частині гребеня 2, - на протилежне. Уповільнений рух шару грунту, накидаються на вершину гребеня 2 обертовими відвалами 16 окучников, здійснюють за допомогою сил гравітації, що впливають на кожну частку 8 грунту, і тертя між частинками 8 грунту в шарі, накидаються на вершину 2 гребеня. Це уповільнене рух шару ґрунту відбувається внаслідок того, що кожна його частинка 8 має масу, кінетичну енергію і швидкість. При цьому проекція 13 вектора лінійної швидкості уповільненої переміщення кожної частинки 8 грунту після впливу на неї відвалів 16 спрямована вперед, а внаслідок впливу на ці частинки 8 грунту сепаруючих елементів 10 обертових барабанів 11 вони змінюють свій напрямок руху на протилежне і, відповідно, змінюється проекція 13 вектора лінійної швидкості частинки грунту, грунт рухається назад і в сторони, вспушівается, висота гребеня зменшується. Контрольоване зменшення висоти шару грунту над бульбами 19 з відділенням в процесі сепарації бур'янів 14 від грунту виробляють від висоти шару грунту над бульбами 9 в межах 0,51 - 0,002 м до висоти 0,5 - 0,001 м в залежності від ширини міжряддя. Наприклад, при ширині міжряддя в 0,7 метра висота h шару грунту над бульбами може зменшуватися від 0,3 метра до 0,05 метра. Сепарація ґрунту зі вспушіваніем останньої і відділенням бур'янів 14 від частинок 8 грунту стає можливою внаслідок того, що сепаруючі елементи 10 на кожному ребрі обертових барабанів 11 розташовані на одній лінії у вигляді гребінки, входять в грунт і просівають її, відокремлюючи від часток 8 грунту бур'яни 14 , що мають великі лінійні розміри в порівнянні з частками 6 грунту.

При орієнтуванні підземної частини рослин 1 картоплі зі зміщенням ґрунту на боковинах 4 гребеня 2 вгору до вершини гребеня 2 рихлящімі елементами 7 дисків-загортачем 6 і зміщення грунту у верхній частині гребеня 2 назад і в сторони при впливі на неї сепаруючих елементів 10 барабанів 11 в процесі сепарації грунту, знакозмінні коливання грунту передаються підземної частини рослин, в тому числі і країнам, що розвиваються коріння. Тобто для рослин створюється стресова ситуація. Як показали випробування, рослини, включаючи свої захисні біологічні механізми, реагують на стресову ситуацію збільшенням кількості столонів з утворенням на них бульб і більш потужним прискореним розвитком їх кореневої системи, а в подальшому бадилля і бульб.

Пристрій для вирощування картоплі складається з окучников з носовими частинами 15 (фіг. 3, 4), що обертаються відвалами 16, що представляють собою складальний вузол. Носові частини 15 окучников виконані у вигляді щелеобразователей. Робочий орган щелеобразователя є дугоподібний безвідвальну носок 17 (фіг. 4), закріплений за допомогою болтових з'єднань на жорсткій дугоподібної стійки 18. Дугоподібна стійка 18 закріплюється за допомогою рознімних з'єднань, наприклад, різьбових на передньому брусі 19. На задньому брусі 20 пристрої встановлені з допомогою жорсткого кріплення відвали 16, робочими поверхнями яких є диски-загортачем 6 з рихлящімі елементами 7 на їх периферії. Рихлящіе елементи 7 можуть виконуватися знімними і встановлюватися в спеціальних власниках 21 (фіг. 5) жорстко закріплених по периметру дисків-загортачем 6. Правий і лівий диски-загортачем 6 встановлюються з можливістю обертання на вигнутій осі 22. При цьому горизонтальна вісь симетрії кожного з окучников проходить через горизонтальну вісь симетрії щелеобразователя, а й правого і лівого дисків-загортачем. Вигнута вісь 22 встановлюється з можливістю повороту при регулюванні в отворі 23 пластини 24. Пластина 24 встановлюється на стійках 25, в свою чергу, закріплених на задньому брусі 20 пристрою. Пластина 24 має регулювальні отвори 26, розташовані по дузі щодо отвори 23. За допомогою регулювальних отворів 26 і болтових з'єднань до пластині 24 кріпиться кронштейн 27, жорстко встановлений на вигнутій осі 22. На кожному з закінчень зігнутої осі 22 встановлений підшипниковий вузол 28 (фіг. 6), причому корпус підшипникового вузла 28 кріпиться за допомогою рознімних різьбових з'єднань до диска-загортачем 6. На пластинах 24, встановлених у закінчень заднього бруса 20 пристрою, встановлено по одному диску-загортачем 6. з викладеного видно, що кожен відвал 16 являє собою складальний вузол, що складається з диска-загортачем 6, зігнутої осі 22 і підшипникового вузла 28. Завдяки вигину в центральній частині осі 22, повертаючи останню і фіксуючи її положення в регулювальних отворах 26 пластини 24, за допомогою болтових з'єднань 29 (фіг. 7) встановлюють кут атаки . - Це кут між площиною, що проходить через закінчення кожного диска-загорточа 6 і горизонтальною віссю симетрії 12 гребеня 2. Його вибирають в межах від 2 до 85, в залежності від відстані між горизонтальними осями симетрії 12 суміжних гребенів 2.

Передній брус 19 пристрою з'єднується із заднім брусом 20 за допомогою пружинно-шарнірних вузлів 30 (фіг. 8, 9) .Кожен з пружинно-шарнірних вузлів 30 являє собою пружинний механізм 31, встановлений між нижньою шарнірної рамкою 32 (фіг. 8) і верхнім гвинтовим механізмом 33. Пружинний механізм 31 являє собою дугоподібний стрижень 34 (фіг. 9) з двома різьбовими закінченнями в правій його частині. На кожному з двох прутків дугообразного стрижня 34 встановлено по одній пружині 35. Пружини 35 обмежуються з двох сторін спеціальними шайбами ​​36 і пластинами 37, 38. Стиснення пружин 35 здійснюється за допомогою гайок, встановлених на різьбових закінченнях стержня 34. Пластина 37, встановлена ​​в лівій частини стрижня 34, шарнірно з'єднана з кронштейнами 39 переднього бруса 19 пристрою. Пластина 38, встановлена ​​в правій частині дугообразного стержня 34, жорстко кріпиться до кронштейну 40. На двох кронштейнах 40 кріпиться задній брус 20 пристрою. За допомогою верхнього гвинтового механізму 33 забезпечується тонке регулювання кута атаки дисків-загортачем 6.

До заднього брусу 20 пристрою за допомогою нижніх жорстких 41 і верхніх гнучких 42 тяг під'єднані пристосування 43 (фіг. 10) для сепарації грунту у верхній частині гребеня. Кожне пристосування 43 складається з барабана 11 з закріпленими на ньому і розташованими паралельно осях барабанів ребрами 44. На ребрах 44 закріплені або виконані безпосередньо в тілі ребер 44 сепаруючі елементи 10. Сепаруючі елементи 10 можуть бути виконані у вигляді зубів круглого, прямокутного або іншого перетину з кутом установки по відношенню до перпендикуляру ребра барабана у верхній його точці від 0 до 180 ^o. Кожне ребро 44 з сепарується елементами 10 являє собою сепаруючу гребінку. Ребристий барабан 11 встановлений на нижніх закінченнях двох нижніх жорстких тяг 41 пристосування 43, з можливістю обертання. Верхні закінчення нижніх жорстких тяг 41, за допомогою шарнірів 45 з'єднані з заднім брусом 20 пристрою. У верхній частині заднього бруса 20 закріплені поздовжні жорсткі тяги 46 з розетками 47 на їх закінченнях. Поздовжні тяги 46 можуть бути продовженням кронштейна 40. У цьому випадку на тягах 46 встановлюється задній брус 20 пристрою. У розетках 47 встановлені дугоподібні стійки 48 із закріпленими в їх верхній частині гнучкими тягами 42, нижнє закінчення яких закріплено на нижньому закінчення нижніх жорстких тяг 41.

У центральній частині переднього бруса 19 встановлена ​​рамка 49 під'єднання пристрою до задньої навішуванні трактора.

За допомогою кронштейнів 50 (фіг. 11) шарнірно-гвинтових механізмів 51 і дугоподібних стійок 52, на передньому брусі 19 пристрої встановлені два опорних колеса 53.

На закінченнях переднього бруса 19 встановлені знімні маркери 54. Маркери 54 представляють собою дугоподібний безвідвальну щелеобразователь з носком 17 і стійкою 18, встановлений на передній брус 19, наприклад, за допомогою направляючої 55 і різьбових з'єднань 56.

Для запобігання коливань великої амплітуди пружинно-шарнірного вузла 30 задній брус 20 пристрою за допомогою кронштейна 57 і фіксатора 58 з'єднаний гнучким стабілізатором 59 з кронштейном 39 переднього бруса 19 пристрою.

Для створення до кінця обробок гребеня з формою плавної синусоїди в поперечному перерізі передбачено регулювання висоти установки дисків-загортачем 6 щодо носових частин 15 окучников. Для цього хомути 60, шайби 61 і гайки 62 знімаються, задній брус 20, встановлений під кронштейном 40, і знімається і встановлюється на верхню частину кронштейна 40, закріплюється на останньому за допомогою хомутів 60, шайб 61 і гайок 62.

У разі поломки дугообразного стрижня 34 пружинно-шарнірного вузла 31 передбачена фіксація останнього за допомогою фіксатора 63 кронштейна 40, фіксатора 64 нижньої двошарнірної рамки 32 і жорсткої тяги 65, що з'єднує фіксатори 63 і 64.

Пристрій працює наступним чином. Кожен окучник пристрою встановлюється по центру міжряддя і агрегату (пристрою і трактора) надається швидкість поступального переміщення. При цьому носок 17 щелеобразователя, що є носовою частиною 15 кожного підгортальника, розпушує грунт по центру міжряддя і утворює за один прохід щілину в грунті завглибшки 0,1 - 0,3 метра. Ця щілина обробляється за допомогою правого і лівого відвалів 16 підгортальника, робочі поверхні яких виконані у вигляді дисків-загортачем 6 з рихлящімі елементами 7 на їх закінченнях. Процес розбирання щілини проводиться таким чином. У процесі поступального переміщення пристрою для вирощування картоплі кожен диск-загортач 6, в результаті зчеплення з ґрунтом рихлящімі елементів 7, встановлених на його закінченнях, обертається. При цьому рихлящіе елементи 7 входять в грунт в зоні щілини у центру міжряддя, утвореної поступально переміщаються щелеобразователямі, розташованими на передньому брусі 19 пристрої для вирощування картоплі. У процесі обертання правого і лівого дисків-загортачем 6, встановлених на задньому брусі 20 пристрою, рихлящіе елементи 7 подрібнюють грунт в зоні щілин по всій ширині міжряддя і боковин 4 гребеня 2 і повідомляючи при цьому мікрокомкам подрібненої грунту швидкість в напрямку вершини гребеня 2 і по ходу переміщення пристрою, викидають подрібнену грунт на вершину гребеня 2. При міжрядних обробках (підгортання) в досходовий період і контактуванні рихлящімі елементів 7 дисків-загортачем 6 з грунтом на боковинах 4 гребенів 2 підземної частини рослин 1, перш за все коріння і втеч, створюють стресову ситуацію шляхом впливу на них з боку боковин 4 гребеня 2 рівними за величиною, протилежно спрямованими і динамічно впливають на коріння рослин і пагони стебел по дугоподібної траєкторії від їх низу до середини, силами 5, створюваними обертовими від зчеплення з ґрунтом та розташованими симетрично щодо вертикальної осі 1 симетрії 3 гребеня 2 відвалами 16 з робочою поверхнею у вигляді дисків-загортачем 6 і рихлящімі елементами 7 на їх периферії. Одночасно зі створенням стресовій ситуації при впливі на підземну частину рослин 1 зовнішніми силами 5 рослини 1 орієнтують по центру гребеня за допомогою цих же рівних за величиною і протилежно спрямованих сил 5. Що потрапила на робочу поверхню диска, що обертається-загортачем 6 грунт під дією відцентрових сил подається на рихлящіе елементи 7, якими подрібнюється і укладається на гребінь 2.

Процес подрібнення грунту інтенсифікується внаслідок з'єднання переднього 19 і заднього бруса 20 пристрої для вирощування картоплі за допомогою пружинно-шарнірних вузлів 30. При цьому пружинно-шарнірні вузли 30 забезпечують віброколебанія заднього бруса 20 по відношенню до переднього бруса 19. Разом з заднім брусом 20 віброколебанія передаються через стійки 25, пластини 24, кронштейни 27, осі 22 і підшипникові вузли 28 на диски-загортачем 6 з рихлящімі елементами 7. Додаткові віброколебанія рихлящімі елементів 7 і в цілому дисків-загортачем 6, які є робочими поверхнями відвалів 16 підгортальника, інтенсифікують процес подрібнення грунту . Віброколебанія через задній брус 20, нижні жорсткі тяги 41 і гнучкі тяги 42 передаються на барабан 11 і його сепаруючі елементи 10. Пристосування 43 для сепарації грунту у верхній частині гребеня 2 інтенсифікують процес сепарації грунту, дозволяють підвищити її вспушенй, тобто зменшити питому вагу грунту після процесу сепарації, поліпшити структуру грунту і підвищити якість відділення бур'янів 14 від грунту в процесі сепарації. Безпосередньо процес сепарації грунту здійснюється наступним чином: в процесі поступального переміщення пристрою для вирощування картоплі, кожен ребристий барабан 11 обертається в результаті зчеплення з ґрунтом його сепаруючих елементів 10. При цьому сепаруючі елементи 10, виконані у вигляді сепаруючих зубів, і що представляють в сукупності вичісувати гребінку , при входженні в грунт багаторазово зрушують її і в процесі обертального переміщення зубчастих ребер 44 барабана 11 подрібнюють грунт у верхній частині гребеня 2, просівають її, тобто сепарують грунт і відокремлюють бур'яни 14 від грунту в процесі сепарації, бо мікрокомкі 8 грунту, мають значно менші розміри, ніж бур'яни 14, вільно проходять крізь сепаруючі зуби 10 ребер 44 барабана 11. Бур'яни 14 відокремлюються від грунту і виносяться на поверхню останньої. У процесі сепарації верхня частина гребеня 2 руйнується для забезпечення висоти шару грунту над бульбами, наприклад, за перший прохід пристрої від 0,01 до 0,12 м. Після появи сходів стебел рослин картоплі над поверхнею гребенів (починаючи з висоти від 0,01 до 0,1 м, в залежності від наявності ґрунтової кірки в верхній частині гребеня 2, пристосування 43 для сепарації грунту у верхній частині гребеня 2 знімається з заднього бруса 20 пристрою і міжрядні обробки картоплі виробляються тільки підгортальниками, до складу яких входять обертові відвали 16 і носові частини 15, виконані у вигляді щелеобразователей.

Важливою перевагою запропонованого способу вирощування картоплі є створення для підземної частини рослин стресових ситуацій шляхом впливу на корені і пагони стебел зовнішніми силами. Це змушує рослини в боротьбі за виживання включати свої захисні біологічні механізми, збільшуючи при цьому кількість столонів з утворенням на них бульб, прискорено розвиваючи кореневу систему, бадилля і збільшуючи в кінцевому підсумку урожай бульб. Насипання при підгортання шару грунту над бульбами 9 в суміжних гребенях 2 однакової висоти, що виконується завдяки жорсткому закріпленню на задньому брусі 20 обертових відвалів 16, дозволяє забезпечити оптимальні і однакові умови для зростання і розвитку рослин в суміжних гребенях 2, що в кінцевому підсумку дозволяє підвищити врожайність картопляного поля.

Поетапне збільшення висоти шару грунту над бульбами 9 в гребенях 2 від 0,2 до 0,51 метра, з сепарацією грунту у верхній частині гребеня 2, дозволяє підвищити аерацію грунту, поліпшити умови для розвитку рослин в цілому, клубнеобразования, поліпшення якості останніх шляхом стабілізації факторів життєзабезпечення рослин, і ефективно відокремлювати бур'яни 14 від сепарованого грунту.

Пухкий стан грунту в гребені і на дні міжряддя полегшує роботу сепаруючих робочих органів, що зменшує число їх відмов.

Пристрій дозволяє нарізати гребені перед посадкою картоплі і виробляти міжрядні обробки при вирощуванні інших сільськогосподарських культур з використанням ґрунтових гребенів, наприклад, кукурудзи, буряків кормової і цукрової та інших.

ВИКОРИСТОВУВАНА ЛІТЕРАТУРА

1. Авторське свідоцтво СРСР N 1584781, кл. A 01 B 79/02, 1990.

2. Авторське свідоцтво СРСР N 1286124, кл. A 01 B 21/08, 1987.

3. Авторське свідоцтво СРСР N 1500177, кл. A 01 B 79/00.

ФОРМУЛА ВИНАХОДУ

1. Спосіб вирощування картоплі, що включає посадку бульб, догляд за посадками шляхом міжрядних обробок з розпушуванням, підгортання і утворенням гребенів в досходовий і післясходовий періоди, що відрізняється тим, що в процесі операції підгортання в досходовий період підземної частини рослин створюють стресову ситуацію, орієнтуючи її по центру гребеня шляхом впливу на корені і пагони стебел рослин з боку боковин гребеня рівними за величиною, протилежно спрямованими і динамічно впливають на рослини по дугоподібної траєкторії від їх низу до середини силами, які створюються обертовими від зчеплення з ґрунтом та розташованими симетрично щодо вертикальної осі гребеня відвалами окучников, робочі поверхні яких виконані у вигляді дисків-загортачем, при спеціальній регулюванню кута атаки дисків-загортачем безпосередньо після операції підгортання з накидання подрібненої грунту на вершини гребенів обертовими відвалами окучников, в процесі якого проекція на горизонтальну вісь симетрії гребеня вектора лінійної швидкості кожної частинки, накидається на гребінь грунту, спрямована вперед, виробляють сепарацію грунту у верхній частині гребеня з впливом сепарується елементами обертових від зчеплення з ґрунтом барабанів на рухому вперед з уповільненням грунт і в результаті зміною напрямку проекцій векторів лінійної швидкості частинок грунту, що рухаються у верхній частині гребеня, на протилежне з контрольованим зменшенням висоти шару грунту над бульбами до 0,01 - 0,5 м за кожен прохід пристрої для вирощування картоплі та відділенням бур'янів від грунту, а в процесі операції підгортання, попередньої сепарації грунту у верхній частині гребеня, за кожен прохід окучников забезпечують збільшення висоти шару грунту над бульбами картоплі в гребені не менше ніж на 0,02 - 0,51 м в залежності від ширини міжряддя.

2. Пристрій для вирощування картоплі, що включає окучники з носовими частинами і відвалами, що відрізняється тим, що носові частини окучников, виконані у вигляді щелеобразователей, встановлені на передньому брусі пристрою, на задньому брусі пристрої жорстко закріплені відвали, виконані у вигляді обертових від зчеплення з ґрунтом дисків-загортачем, з можливістю регулювання кута атаки останніх, передній брус пристрою з'єднаний із заднім брусом за допомогою пружинно-шарнірних вузлів і гнучких стабілізаторів, кожен з пружинно-шарнірних вузлів виконаний у вигляді пружинного механізму, встановленого між нижньою шарнірної рамкою і верхнім гвинтовим механізмом, передня частина пружинного механізму з'єднана шарнірно з кронштейном переднього бруса, задня частина його з'єднана з кронштейном, на якому кріпиться задній знімний брус пристрої, кожен з гнучких стабілізаторів встановлюється під пружинно-шарнірним вузлом і з'єднує знімний кронштейн переднього бруса і нижню частину заднього бруса, до заднього брусу пристрою за допомогою нижніх жорстких і верхніх гнучких тяг шарнірно приєднано пристосування для сепарації грунту у верхній частині гребеня, виконане у вигляді ребристих барабанів, розташованих на горизонтальній осі зі встановленими на ребрах барабанів сепарується елементами.

3. Пристрій за п.2, що відрізняється тим, що кут атаки дисків, що обертаються-загорачей встановлюється в межах 2 - 85 ^o в залежності від відстані між горизонтальними осями суміжних гребенів.

4. Пристрій за п.2, що відрізняється тим, що ребра барабанів з рихлящімі елементами пристосування для сепарації грунту розташовані паралельно осях барабанів, а сепаруючі елементи на ребрах ребристих барабанів можуть бути виконані у вигляді зубів круглого, прямокутного або іншого перетину з кутом установки по відношенню до перпендикуляру ребра барабанів у верхній його точці 0 - 180 ^o.
