ВИНАХІД
Патент Російської Федерації RU2040137
СПОСІБ ВИРОЩУВАННЯ КАРТОПЛІ
Ім'я винахідника: Некрасов С.А.
Ім'я патентовласника: Пермське підприємство "Фен"; Некрасов Сергій Андрійович
Адреса для листування:
Дата початку дії патенту: 1993.01.14
Використання: в сільському господарстві, зокрема при вирощуванні картоплі. Суть винаходу: спосіб передбачає підготовку грунту, укладання бульб, внесення добрив, закладення бульб і досходове боронування. Останнє проводять за один прохід агрегату. Для посадки використовують бульби вагою 30 35 г, які висаджують на глибину 10 15 см при щільності посадки 160000 бульб на 1 га. В якості добрив використовують 2 3-х річний перегній або річковий мул в кількості 200 300 г на бульбу. Спосіб здійснюють за допомогою пристрою.
ОПИС ВИНАХОДИ
Винахід відноситься до сільського господарства, а саме до способів вирощування картоплі.
Відомий спосіб вирощування картоплі, що полягає в тому, що посадку картоплі та внесення добрив здійснюють одночасно в спільні лунки, розташовані в шаховому порядку і мають криволінійне профілюючий дно. Закладення лунок здійснюють освітою ямковий-гребеневої поверхні після посадки, а прибирання бульб здійснюють підкопування пласта ґрунту з обох сторін кущів картоплі і подаючи його на сепарацію. Застосовано круговий підгортання кожного куща картоплі (авт.св. СРСР N 1591833, кл. А 01 В 79/02, 1990).
Недоліками даного способу є негативний вплив ущільнення грунту при проході сільськогосподарської техніки, необхідність підгортання, потреба у великих трудовитратах (підготовка грунту, нарізка борозен, посадка, закладення, підгортання).
Найбільш близьким до запропонованого є спосіб вирощування картоплі, який передбачає передпосадкової обробку грунту, внесення в посадочні гнізда перегною, висадку та закладення бульб, а й досходове боронування.
Недоліками даного способу є негативний вплив ущільнення грунту при проході сільськогосподарської техніки, а й великі трудовитрати при здійсненні способу.
Завданням створення винаходу є розробка такого способу, який дозволив би збільшити врожайність при значному скороченні трудозатрат на вирощування картоплі.
Завдання вирішується за допомогою ознак, перерахованих в п.1 формули винаходу. Згідно з цими ознаками підготовку грунту, укладання бульб, внесення добрив і закладення бульб і боронування здійснюють за один прохід агрегату, при цьому використовують для посадки бульби вагою 30-35 г і висаджують їх на глибину 10-15 см при щільності посадки 160000 бульб на 1 га .
Згідно п.2 формули винаходу, в якості добрив використовують 2-3-річний перегній або річковий мул в кількості 200-300 г на бульбу.
Досить щільна посадка картоплі не дозволяє виростати бур'янам, тому виключається операція підгортання, що значно знижує трудовитрати по вирощуванню картоплі. Пропонований спосіб скорочує міжряддя і усуває негативний вплив ущільнення грунту при проході сільгосптехніки.

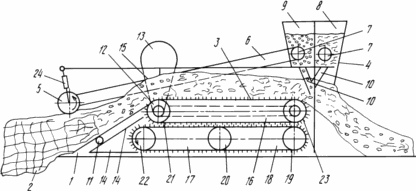

На кресленні показано пристрій для здійснення запропонованого способу.
 |
Пристрій для обробки грунту містить леміш, транспортер, бункер-дозатор, забезпечений засобом пересування, виконаним у вигляді гусеничної стрічки яка пов'язана через транспортерну стрічку з двигуном, встановленим на рамі. Леміш виконаний рухомим, а вузол взаємодії транспортерної і гусеничної стрічок у вигляді кутників, розміщених на транспортерної стрічці, що контактують з виступами гусеничної стрічки і лемешем. Оснащення пристрою (далі агрегату) двигуном з оригінальним вузлом взаємодії транспортує і двох гусеничних стрічок дозволяє збільшити маневреність і розширити функціональні можливості агрегату (оранка, розпушування, посадка). Агрегат забезпечений рухомим лемешем і транспортує стрічкою, що дозволяє при русі регулювати глибину оранки і розпушування грунту, що знаходиться на лемеші і стрічці. Оснащення агрегату змінними бункерами-дозаторами з висаджують апаратом дозволяє вести посадку насіння і вносити перегній або добриво в грунт. |
СПОСІБ ВИРОЩУВАННЯ КАРТОПЛІ ЗДІЙСНЮЄТЬСЯ наступним чином
В бункери агрегату завантажують попередньо відібраний посівний матеріал вагою 30-35 г (кожен бульба), загальною масою 160000 бульб на 1 га, а й перегній або річковий мул з розрахунку 200-300 г на бульбу.
При русі агрегату лемешем 1 пласт ґрунту 2 підрізає і подається на транспортерну стрічку 3, яка переміщує грунт 2 під висаджуючий апарат 4. Глубиномер 5 є передній точкою опори агрегату. Перед посадкою картоплі глибиномір 5 (на межі) піднімається на задану відстань (тобто на 25 см), відповідне глибині оранки.
При русі вперед агрегат заглиблюється в грунт, глибиномір 5, доторкнувшись до поверхні грунту, починає обертатися і через привід 6 починає обертати валики 7 висаджує апарату 4. Валики 7 мають западини, в які потрапляють насіння картоплі і перегній, які одночасно через трубопровід 10, встановлений на глибину посадки (10-15 см), потрапляють в грунт. При виході агрегату на протилежну межу глибиномір 5 опускається нижче вістря лемеші 1, при цьому передня частина агрегату піднімається і агрегат розгортається для зворотного ходу. Робота агрегату ведеться в човниковому режимі. Леміш 1 встановлений з можливістю вертикального переміщення через опору 11 за рахунок взаємодії його верхнього кінця з косинцями 12 транспортерної стрічки 3. Двигун 13, встановлений на рамі 14 через привід 15, ланцюгову передачу 16, надає руху транспортирующую стрічку 3, яка, в свою чергу , через косинці 12 і виступи гусеничної стрічки 17 приводить в рух агрегат в цілому в напрямку вперед.
Транспортує стрічка 3 і гусенична стрічка 18 розміщені на роликах 19-23, які встановлені через підшипники закритого типу на рамі 14. Глибина занурення лемеші 1 в грунт 2 регулюють за допомогою приводу 24 (оптимально на 20-25 см). Висаджуючий апарат 4 і бункери 8 і 9 виконані знімними і замінюються в залежності від способу посадки і культури. За висаджують апаратом 4, на рамі 14 кріпиться навісна борона (не відображено).
При роботі агрегату не ущільнює грунт, розпушує верхній і нижній шар, що дає можливість капілярної вологи вільно підніматися до кореневої системи. Агрегат не перевертається пласт, тим самим зберігається весняна волога.
Пропонований спосіб виключає ущільнення грунту, не вимагає підгортання, дворічний досвід посадки показав хороші результати.
У таблиці представлені порівняльні дані по ефективності відомого і пропонованого способів посадки бульб картоплі.
ФОРМУЛА ВИНАХОДУ
1. СПОСІБ ВИРОЩУВАННЯ КАРТОПЛІ, що включає підготовку грунту, локальне внесення добрив, висадку та закладення бульб картоплі, а й досходове боронування, що відрізняється тим, що всі операції по підготовці ґрунту, укладанні бульб, внесення добрив, закладенні бульб і довсходовому боронування здійснюють за один прохід агрегату, при цьому для посадки використовують бульби масою 30 35 г і висаджують їх на глибину 10 15 см при щільності посадки 160000 бульб на 1 га.
2. Спосіб за п.1, що відрізняється тим, що в якості добрив використовують 2 3-річний перегній або річковий мул в кількості 200 300 г на бульбу.
