ВИНАХІД
Патент Російської Федерації RU2118359
Біореактори періодичного ДІЇ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.03.07
Винахід може бути використано для утилізації продуктів життєдіяльності тварин, птиці, людини, рослинних залишків та вуглець-азотовмісних побутових відходів для вироблення біогазу для потреб опалення, приготування їжі, нагрівання води тощо Біореактор періодичної дії містить корпус з технологічними патрубками, камерою бродіння в нижній частині і газової порожниною у верхній. Газова порожнину повідомлена з газгольдером. Останній включає гідравлічний затвор і плаваючий дзвін. Твердофазний ферментатор розміщений концентрично камері бродіння і виконаний з розбірної оболонкою у вигляді півкілець з шарніром. Висота оболонки твердофазного ферментатора відповідає висоті камери бродіння. Винахід дозволить підвищити ефективність використання біореактора.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації продуктів життєдіяльності тварин, птахів, людини, рослинних залишків та вуглець-азотовмісних побутових відходів для вироблення біогазу для потреб опалення, приготування їжі, нагрівання води тощо
Відомий біореактор, що містить корпус з технологічними патрубками, камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газгольдером, що включає гідравлічний затвор і плаваючий дзвін (Віестур У. Е., Кузнецов А.М., Савенков В.В. Системи ферментації . Рига, 1986, с.19, рис. 2.3), недоліком якого є підвищена витрата біогазу на обігрів біореактора і підтримку процесу бродіння.
Відомий біореактор, в якому камера бродіння забезпечена твердофазним ферментатором (патент РФ N 2017810, кл. C 12 C 1/107, 1991), що вимагає установки біореактора зануреним в грунт, що пов'язано з додатковими витратами і знижує ефективність його використання.
Мета винаходу - підвищення ефективності використання біореактора можливою завдяки тому, що твердофазний ферментатор розміщений концентрично камері бродіння і виконаний з розбірної оболонкою, наприклад, у вигляді півкілець з шарніром, причому висота оболонки твердофазного ферментатора відповідає висоті камери бродіння.
За рахунок термохімічних процесів, що протікають в твердофазном ферментаторі, відбувається термостатирование процесів бродіння, а дзвін з газом забезпечує теплоізоляцію камери бродіння зверху. Причому твердофазний ферментатор забезпечує доразложеніе завантаження камери бродіння і одночасну стерилізацію патогенної флори.

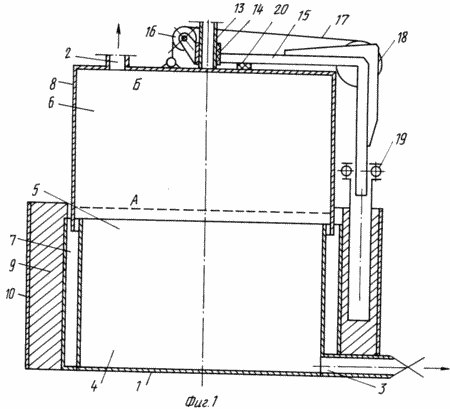

Фиг.1 схематично показаний поздовжній розріз біореактора
Фиг.2 - схема розвантаження біореактора
Біореактор містить корпус 1 з технологічними патрубками 2 і 3, камерою 4 бродіння в нижній частині і газової порожниною 5 у верхній, повідомленої з газгольдером 6, що включає гідравлічний затвор 7 і плаваючий дзвін 8, причому термофазний ферментатор 9 розміщений концентрично камері 4 бродіння і виконаний з розбірний оболонкою 10, наприклад, у вигляді півкілець 11 з шарніром 12, при цьому висота оболонки 10 відповідає висоті камери 4 бродіння. Плаваючий дзвін 8 виконаний за допомогою ключового 13 втулки 14 укосіни 15. Плаваючий дзвін 8 через блок 16 тросом 17 повідомлений з лебідкою 18, причому укосина 15 встановлена з можливістю повороту на опорі 19, а між дзвоном 8 і укосиною 15 розміщений пружний елемент 20.
Біореактори періодичного ДІЇ працює наступним чином
При зрушеному в сторону плаваючому дзвоні 8 здійснюють завантаження камери бродіння 4 і твердофазного ферментатора 9, потім дзвін 8 вводять в гідравлічний затвор 7 і через 7-10 днів починається процес бродіння. Біогаз з газової порожнини 5 переходить в газгольдер 6 і піднімає дзвін 8 з положення А в положення Б і одночасно відбувається відбір біогазу через патрубок 2. У твердофазном ферментаторі за рахунок біохімічного розпаду температура піднімається до 50 - 70 o C, що забезпечує температурну стабілізацію процесу бродіння в камері 4. при підйомі плаваючий дзвін 8 своєї направляючої 13 переміщається по втулці 14 укосіни 15, забезпечуючи центрування його щодо гідравлічного затвора 7, причому підйом обмежує пружний елемент 20. Сбраживание завантаження триває 30 - 40 діб, при зниженні виходу біогазу і переходу плаваючого дзвони 8 в положення А лебідкою 18 тросом 17 через блок 16 здійснюють підйом дзвони 8 і укосиною 15 на опорі 19 дзвін 8 відводять в сторону. Розводять півкільця 11 оболонки 10 і розвантажують завантаження з твердофазного ферментатора 9. Зводять кінці півкілець 11 до освіти оболонки 10 і завантаження з камери 4 перевантажують в твердофазний ферментатор 9 для підвищення повноти розпаду, а в камеру 4 завантажують свіжу завантаження і закривають дзвоном 8. Для безперервної вироблення біогазу використовують паралельну роботу двох біореакторів. Висока температура в твердофазном ферментаторі призводить до загибелі патогенної флори і насіння бур'янів і підвищується якість біодобрива.
ФОРМУЛА ВИНАХОДУ
Біореактор періодичної дії, що містить корпус з технологічними патрубками, камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газгольдером, що включає гідравлічний затвор і плаваючий дзвін, і твердофазний ферментатор, що відрізняється тим, що твердофазний ферментатор розміщений концентрично камері бродіння і виконаний з розбірної оболонкою, наприклад, у вигляді півкілець з шарніром, причому висота оболонки твердофазного ферментатора відповідає висоті камери бродіння.
Версія для друку
Дата публікації 18.12.2006гг
