ВИНАХІД
Патент Російської Федерації RU2089608
Біореактори ДЛЯ ТЕПЛИЦЬ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.03.24
Використання: утилізація гною і посліду з виробленням біогазу для обігріву теплиць, біодобрива для грунту і субстрату для позакореневого підживлення рослин.
Сутність: біореактор містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газосборником, що включає плаваючий дзвін, нижня кромка якого занурена в гідравлічному затворі. Із зовнішнього боку розміщений твердофазний ферментатор, а концентрично йому між двома обичайками розміщений Повітронагрівач, заповнений насадкою, наприклад, сталевий стружкою, в нижній частині якого встановлена газовий пальник спалювання біогазу, а верхня частина з'єднана з приміщенням теплиці. Твердофазний ферментатор забезпечений колектором підведення рідини у верхній частині і патрубком відведення стоків нижній частині.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації гною і посліду з виробленням біогазу для обігріву теплиць, біодобрива для грунту і субстрату для позакореневого підживлення рослин.
Відомий біореактор, з зовнішньої сторони якого розміщений твердофазний ферментатор, в якому низька ефективність твердофазной ферментації і відповідно термостатирования процесу бродіння, що знижує ефективність його роботи [1]
Відомий біореактор, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газосборником, що включає плаваючий дзвін, нижня кромка якого занурена в гідравлічному затворі в вигляді двох концентрично розташованих обичайок, заповнених водою, недоліком якого є висока витрата енергії на термостатирование процесу бродіння [2]
Мета винаходу підвищення ефективності роботи біореактора - досягається тим, що концентрично твердофазна ферментаторі між двома обичайками розміщений Повітронагрівач, заповнений насадкою, наприклад, сталевий стружкою, в нижній частині якого розміщена газовий пальник спалювання біогазу, а верхня частина з'єднана з приміщенням теплиці, а твердофазний ферментатор забезпечений колектором підведення рідини у верхній частині і патрубком відведення стоків в нижній частині.
Процеси в твердофазном ферментаторі протікають при температурі 50-70 o C, що забезпечує загибель патогенної флори посліду або гною, попередньо обробленого в камері бродіння. Для підвищення температури компосту в твердофазном ферментаторі для усунення схожості насіння бур'янів концентрично йому розміщений Повітронагрівач, насадка якого обігрівається продуктами згорання біогазу. Для виключення підсихання компосту його зрошують з колектора, розміщеного в верхній частині ферментатора, а внизу збирають стоки, які використовують для позакореневого підживлення рослин. Утворені продукти спалювання біогазу: двоокис вуглецю і водяну пару стабілізують атмосферу в теплиці і термостатируют процес бродіння гною і посліду.

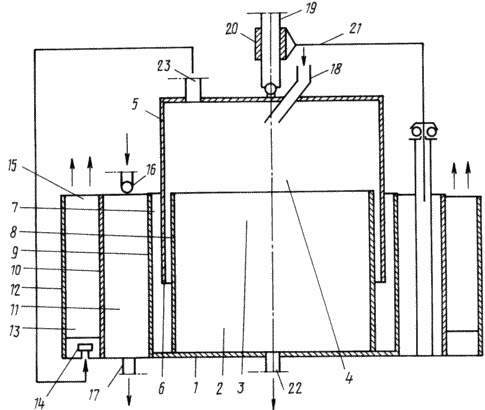

На кресленні показаний поздовжній розріз біореактора для теплиць.
Біореактор містить корпус 1 з камерою 2 бродіння в нижній частині і газової порожниною 3 у верхній, повідомленої з газосборником 4, що включає плаваючий дзвін 5, нижня кромка 6 якого занурена в гідравлічному затворі 7 у вигляді двох концентричних обичайок 8 і 9. З зовнішньої сторони біореактора між обичайками 9 і 10 розміщений твердофазний ферментатор 11, а концентрично йому між обичайками 10 і 12 розміщений Повітронагрівач, заповнений насадкою 13, наприклад, сталевий стружкою, в нижній частині якого розміщена газовий пальник 14, а верхня частина 15 повідомлена з приміщенням теплиці, а твердофазний ферментатор 11 забезпечений колектором 16 підведення рідини у верхній частині і патрубком 17 відводу стоків в нижній частині. Дзвін 5 забезпечений патрубком 18 підведення подщелачивают рідини і спрямовуючої трубою 19, що переміщається в направляючої втулці 20 укосіни 21. Корпус 1 виконаний з патрубком 22 відводу стоків з камери 2 бродіння. Дзвін 5 виконаний з патрубком 23 відведення біогазу в пальник 14.
Біореактори ДЛЯ ТЕПЛИЦЬ працює наступним чином
Гній або послід, завезений в теплицю, при відведеному в сторону дзвоні 5, завантажують в камеру бродіння 2. Заповнюють водою гідравлічний затвор 7 і опускають в нього кромкою 6 дзвін 5. Зверху завантаження зрошують через патрубок 18 вапняним молоком, витяжкою з деревної золи або іншим залужнюючих складом. Утворений біогаз відводять через патрубок 23 і спалюють в пальнику 14, нагріваючи насадку 13 регенеративного теплообмінника, при це продукти згоряння відводять через верхню частину 15 в приміщення теплиці, виконуючи обігрів і підвищення вологості. Рідку складову з камери 2 бродіння відводять через патрубок 22 і використовують для позакореневого підживлення рослин. Через 30-40 діб обичайки 10 і 12 розсовують, дзвін 5 відводять убік і після вивантаження компосту з твердофазного ферментатора 11 обичайки 10 і 12 зводять разом їх половини, і тверду складову послеброжевого залишку перевантажують з камери 2 в твердофазний ферментатор 11, в якому відбувається його додаткове розкладання при зрошенні рідиною з колектора 16, що дозволяє отримувати високоефективне добриво, а з патрубка 17 підгодівлю для рослин.
ФОРМУЛА ВИНАХОДУ
Біореактор для теплиць, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газосборником, що включає плаваючий дзвін, нижня кромка якого занурена в гідравлічний затвор у вигляді двох концентрично розташованих обичайок, заповнених водою, а з зовнішнього боку розміщений твердофазний ферментатор , що відрізняється тим, що концентрично твердофазна ферментаторі між двома обичайками розміщений Повітронагрівач, заповнений насадкою, наприклад, сталевий стружкою, в нижній частині якого розміщена газовий пальник спалювання біогазу, верхня частина з'єднана з приміщенням теплиці, а твердофазний ферментатор забезпечений колектором підведення рідини у верхній частині і патрубком відведення стоків в нижній частині.
