ВИНАХІД
Патент Російської Федерації RU2073650
Метантенки ДЛЯ біогазових установок
Ім'я винахідника: Фасхутдінов Вагиз Закиевич; Фасхутдінов Тимур Вагізовіч
Ім'я патентовласника: Фасхутдінов Вагиз Закиевич; Фасхутдінов Тимур Вагізовіч
Адреса для листування:
Дата початку дії патенту: 1995.04.18
Використання: переpаботка відходів тварин з органічної сировини. Сутність: метантенк виконаний у вигляді корпусу з камерою підготовки закваски і чотирма камерами зброджування відходів тварин. При цьому він забезпечений завантажувальним і вивантажувальним стояками, теплообмінниками і газосборником біологічного газу з відведенням по трубопроводу до споживача
ОПИС ВИНАХОДИ
Винахід відноситься до сільськогосподарського машинобудування, зокрема до метантенки для біогазових установок, і може бути використано при переробці відходів з органічної сировини.
Прототипом винаходу є метантенк для біогазових установок, що включає циліндричну ємність, трубопровід, пристосування для перемішування і руйнування поверхневої кірки сбраживаемой маси і газосборнік з газопроводом [1].
Недоліком відомого метантенка є висока матеріаломісткість, низька продуктивність і недостатня надійність знезараження відходів тварин.
Запропонований метантенк дозволяє знизити матеріаломісткість біогазових установок і підвищення їх продуктивності, а й надійності знезараження відходів за рахунок послідовного переміщення їх по камерах метантенка.
Технічний ефект досягається тим, що метантенк має корпус з мішалкою і газозбірники, завантажувальний і зливний стояки, забезпечений теплообмінниками, зміщеними відносно вертикальної осі по ходу обертання мішалки, при цьому він розділений на камеру для приготування маткової закваски, необхідної при запуску метантенка, і чотири камери для зброджування маси, внутрішня поверхня маткової камери з газосборником повністю, а інші чотири камери з газосборником зверху на 1/3 висоти покриті епоксидною смолою.
 |
 |
 |

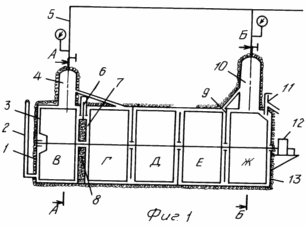

На фіг. 1 показана схема метантенка для біогазових установок. На фіг. 2 дано перетин А-А фіг. 1,
на фіг. 3 дано перетин Б-Б фіг. 1.
Метантенк включає корпус 1, завантажувальний стояк 2, мішалку 3, газосборнік 4 з газопроводом 5, засувку 6, подвійну перегородку 7 з теплоізоляційним матеріалом 8, перегородки 9, основний газосборнік 10, зливний стоячи 11, приводний механізм 12 мішалки 3, теплоізоляційний шар 13, теплообмінники 14, 15, захисний шар 16 і 17, камери В, Г, Д, Е, Ж.
Метантенк входить в технологічний регламент установки для знезараження відходів тварин. Він працює в такий спосіб.
Метантенк може працювати в пусковому і експлуатаційному режимах. У пусковому режимі камери В, Г, Д, Е, Ж заповнюються водою з температурою, що відповідає технологічним режимом. Потім з відходів великої рогатої худоби (екскременти, підстилкове солома, недоїдки кормів, змиви) шляхом подрібнення і нормалізації по вологості готують однорідну масу і її через завантажувальний стояк 2 закачують в нижню частину камери В. Після заповнення камери В закривають засувку 6, теплообмінником 14 масу піддають до технологічної температури, виробляючи періодичне перемішування маси за допомогою мішалки 3, пов'язаної з приводним механізмом 12, і при постійній температурі вирощують маткову закваску з розмноженням метанових бактерій. Продукувати біологічний газ в результаті діяльності бактерій з газообмінника 4 через газопровід 5 надходить до споживача. Після виходу камери В на сталий режим роботи відкривають засувку 6, повідомляючи камеру В з камерами Г, Д, Е, Ж. Надалі в камеру В вливання свіжої маси виробляють в обсязі, що становить до 20% від обсягу камери В, через кожен 6 годин роботи метантенка. Таким чином поступово домагаються переведення всіх наступних камер Г, Д, Е, Ж в робочий режим.
Перехід на експлуатаційний режим здійснюється після запуску метантенка (воно визначається добовим виходом біологічного газу на один кубометр об'єму переробляється маси), при цьому робота метантенка коригується з тим, щоб камера В служила для остаточної підготовки маси до зброджування. Зброжує маса завдяки перегородок 9 до виходу проходить шлях, схожий на букву w (омега), що забезпечує надійне знезараження переробляється маси, і при цьому на 10% підвищується продуктивність метантенка.
Зміщене розташування теплообмінників 14 і 15 щодо вертикальної осі метантенка забезпечує гравітаційний рух маси, що так само сприяє підвищенню стабільності процесу.
Корпус 1 метантенка є несучою частиною. З урахуванням агресивності середовища внутрішня поверхня камери В, газосборника 4, в інших камерах Г, Д, Е, Ж у верхній частині поверхні на 1/3 висоти всередині і основний газосборнік 10, металеві частини мішалки 3 покриваються епоксидною смолою 16 і 17.
Теплоізоляційний матеріал 8 і теплоізоляційний шар 13 призначені для зниження теплових втрат через стінки метантенка. Метантенк працює по потокової схемою, при заправці свіжої гомогенної маси через завантажувальний стояк 2, зброджені маса (органічний шлам) витісняється через зливний стік 11 на транспортний засіб або в утилізатор теплової енергії. Генерований біологічний газ з основного газосборника 10 по газопроводу 5 переправляється споживачеві.
ФОРМУЛА ВИНАХОДУ
Метантенк для біогазових установок, що включає циліндричний корпус, трубопровід, пристосування для перемішування і руйнування поверхневої кірки сбраживаемой маси і газосборнік з газопроводом, який відрізняється тим, що корпус має мішалку і два газосборника, завантажувальний і зливний стояки, забезпечений теплообмінниками, зміщеними відносно вертикальної осі і по ходу обертання мішалки, при цьому він розділений на камеру для приготування маткової закваски, необхідної при запуску метантенка, і чотири камери для зброджування маси, внутрішня поверхня маткової камери з газосборником повністю, і інші чотири камери з газосборником над останньою камерою зверху на 1/3 висоти покриті епоксидною смолою.
Версія для друку
Дата публікації 28.03.2007гг
