ВИНАХІД
Патент Російської Федерації RU2251536

СПОСІБ ПОСЛІДОВНОГО пофазні анаеробного зброджування ТВЕРДИХ І РІДКИХ зброджують ОРГАНІЧНИХ І ПОБУТОВИХ ВІДХОДІВ І метантенки ДЛЯ ЙОГО ЗДІЙСНЕННЯ

Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш., 112 / 1-4, кв.930, Т.Я. Андрюхіна
Дата початку дії патенту: 2004.02.16

Винахід призначається для застосування в комунальному і в сільському господарстві для раціонального використання міських побутових відходів та різних органічних сільгоспвідходів з виробленням з продуктів анаеробного зброджування пального біогазу на енергетичні цілі і високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів, мінералізованих органічних добрив з високим вмістом гумусу та інших стимуляторів росту і плодоношення різних рослин. Спосіб послідовного пофазного анаеробного зброджування органічних зброджуються відходів здійснюють в метантенке, розділеному вертикальної що не доходить до його дна перегородкою на дві нерівні за обсягом камери, в верхню частину меншою з яких введено захищений перфорованим огорожею завантажувально-розвантажувальний елеватор відходів, де виконують першу кислу фазу зброджування симбіозом розщеплюють мікроорганізмів при рН менше 7,0. Продукти розпаду органічної речовини відходів і життєдіяльності мікроорганізмів вводять в другу фазу зброджування в лужному середовищі при рН 7,2 метаногенів мікроорганізмами в основному в більшій камері метантенка з утворенням пального біогазу. Несбражіваемих речовини і різні включення, без їх сортування, вивантажують елеватором з метантенка. Технічний результат: здійснення послідовного пофазного анаеробного зброджування різних за своїм станом органічних побутових відходів з різними включеннями без подрібнення, сортування та розрідження, можливість відділення і видалення незброджені відходів і включень, найбільш повне розщеплення з виробленням найбільшої кількості знезараженого добрива з найбільшим вмістом гумусу, стимуляторів росту і плодоношення рослин і найбільша вироблення пального біогазу.

ОПИС ВИНАХОДИ

Винахід призначається для застосування в комунальному і в сільському господарстві для раціонального використання міських побутових відходів / сміття / і різних органічних сільгоспвідходів з виробленням з продуктів анаеробного їх зброджування пального біогазу на енергетичні цілі і високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів рідких мінералізованих органічних добрив з високим вмістом гумусу та інших стимуляторів росту і плодоношення різних рослин.

Відомий спосіб послідовного пофазного анаеробного зброджування різних неізмельчаемих твердих і рідких органічних відходів з виробленням з них добрив і пального біогазу, який здійснюється в установці для анаеробного зброджування твердих і рідких органічних відходів в режимі часткової рециркуляції сбраживаемой маси, забезпеченою газосборником і ланцюговий-скребковим елеватором завантаження і вивантаження твердих відходів / ж-л "Біотехнологія", 1989 р, т.5, №2, стр.222-224, ріс.3б /.

Недоліком цього відомого способу анаеробного зброджування твердих неподрібнених і неразжіженних органічних відходів в забезпеченому ланцюговий-скребковим елеватором метантенке є те, що тверді відходи занурюють лише в середню і нижню зони метантенка, тобто в нейтральну при рН = 7,0 і в лужну при рН більше 7,2 зони зброджування, в яких перша фаза анаеробного зброджування при рН менше 7,0 здійснюється при слабкій активності симбіозу розщеплюють / гидролизующих / мікроорганізмів, що становить понад 90% кількості завантажуваних в метантенк твердих органічних відходів без їх розщеплення і освіти з них біогазу.

Конструктивним недоліком наведеної вище відомої установки для анаеробного зброджування твердих відходів у вигляді вбудованого в метантенк завантажувально-розвантажувального ланцюговий-скребкового елеватора є те, що транспортування гілок його елеватора здійснено лише тільки через нейтральну і лужну зони зброджування в центрі і знизу метантенка і не проходить через розташовану у верхній частині метантенка кислотну зону з рН менше 7,0 активного розщеплення, в якій здійснюється активна перша фаза анаеробного зброджування симбіозом розщеплюють / гидролизующих / мікроорганізмів.

Відомий і спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, здійснюваний в метантенке за патентом РФ №2163750, згідно з яким органічні відходи перед їх зброджуванням подрібнюють і розріджують до вологості пульпи 93 ± 4% і по трубопроводу під напором вводять в міжстінний камеру, де виробляють першу фазу кислого зброджування, а другу, фазу лужного зброджування, - виконують в основному резервуарі метантенка з видаленням з нього в складі сброженной маси у вигляді осаду незброджені частина завантажених на зброджування в метантенк органічних відходів і несбражіваемих в відходи включень.

Недоліком відомого за патентом РФ №2163750 способу є те, що тверді органічні відходи необхідно подрібнювати і розріджувати перед їх завантаженням в метантенк, а при наявності в складі побутових відходів / сміття / несбражіваемих речовин і предметів - їх до завантаження в метантенк на зброджування необхідно з відходів видаляти.

Недоліком у виконанні метантенка за патентом РФ №2163750 є відсутність в його складі будь-яких технічних засобів по завантаженню в нього твердих відходів з різними несбражіваемих включеннями в них і з вивантаження їх з нього з відділенням від сброженной маси.

Разом з тим за своєю технічної сутності і досягається результату відомі по патенту РФ №2163750 спосіб і метантенк є найбільш близькими до винаходу.

Завданням цього винаходу є створення такого способу і метантенка для його здійснення, яке усувало б наведені вище недоліки відомих способу і метантенка і забезпечило б можливість здійснювати послідовне пофазні анаеробне зброджування різних за своїм станом зброджуються органічних сільських і міських побутових відходів / сміття / с різними в їх склад включеннями без подрібнення, сортування та розрідження і мало б можливістю відокремлювати і видаляти незброджені відходи і несбражіваемих включення, забезпечувало б найбільш повне розщеплення / гідролізаціей / зброджуваний органічних речовин при виробленні з них більшої кількості високоякісного знезараженого рідкого мінералізованою органічного добрива з найбільшим вмістом гумусу і стимуляторів росту і плодоношення різних рослин, а й забезпечувало б вироблення найбільшої кількості висококалорійного пального біогазу.

Згідно винаходу поставлена ​​задача у виконанні способу досягається тим, що послідовне пофазні анаеробне зброджування органічних відходів здійснюють в метантенке, розділеному вертикальної що не доходить до його дна перегородкою на дві нерівні за обсягом камери, в верхню частину меншою з яких введено захищений перфорованим огорожею завантажувально-розвантажувальний елеватор відходів, де виконують першу кислу фазу зброджування симбіозом розщеплюють мікроорганізмів при рН менше 7,0, а продукти їх життєдіяльності у вигляді жирних кислот, амінокислот і інших виділень вводять в другу фазу зброджування в лужному середовищі при рН більше 7,2 метаногенів мікроорганізмами в основному в більшої камері метантенка при утворенні ними пального біогазу, тоді як несбражіваемих речовини і різні включення, що завантажуються в метантенк на зброджування в складі будь-яких і в міських побутових твердих відходах без їх сортування, вивантажують елеватором з метантенка.

Досягається поставлена ​​задача у виконанні способу і тим, що підігрів зброджуються в відокремлених камерах відходів здійснюють в різних або в однакових температурних режимах, що встановлюються в залежності від складу, якості, вологості і кількості завантажених відходів.

Поставлена ​​задача в новому конструктивному виконанні метантенка для здійснення наведеного вище нового способу послідовного пофазного анаеробного зброджування різних зброджуваний органічних і побутових відходів, що містить виготовляється з різних матеріалів розділений на відокремлені камери зброджування герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані з днищем і куполом з патрубками підведення відходів і відведення сброженной маси, із засобами перемішування і підігріву зброджуються відходів, патрубками відведення біогазу з камер метантенка, з'єднаних газопроводом з інжектором, взаємодіє з теплообмінником автоматично регулює температуру нагрівача і з насосом зі своїм всмоктуючим патрубком сбраживаемой в резервуарі маси, а й з напірним трубопроводом газорідинної суміші, введеним в метантенк і сполученим з рассредоточітелем потоку, тоді як патрубки відведення біогазу з камер метантенка з'єднані між собою двома паралельно відокремленими газопроводами, в кожен з яких вбудований редукційний клапан скидання тиску біогазу в одній з камер по відношенню до інший в встановлюваних межах, досягається у виконанні тим, що до купола резервуара прикріплена не доходить до днища перегородка, що розділяє резервуар на малу і велику сполучені знизу камери з газосборником, збоку в малій камері з яких зверху з протилежних сторін виконані однакові горловини з введенням в одну з них і приєднаним до неї знімним ланцюговий-скребковим завантажувально-розвантажувальних елеватором Г-подібної форми з патрубками завантаження свіжих відходів на зброджування і вивантаження незброджені, приводом, провідними і направляючими зірочками і горизонтально розташованими один над одним і протилежно направлено працюючими ланцюговий-скребковими гілками з перфорованим огорожею між ними, збоку і зверху над ними, а в куполі над малою камерою виконаний патрубок відводу з неї біогазу, з'єднаний газопроводом з пристроєм газоотбора і приготування підігрівається газорідинної суміші перемішування сбраживаемой в резервуарі маси.

Відрізняється пропонований метантенк і тим, що обсяг його малої камери становить менше 30% від повного обсягу резервуара, при цьому установка робочих гілок ланцюговий-скребкового завантажувально-розвантажувального елеватора в проектне положення виробляється на горизонтально розташовані напрямні, виконані на перегородці і на протилежній стінці малої камери резервуара, а на бічних перфорованих огорожах робочих гілок елеватора виконані взаємодіючі з направляючими настановні ролики, тоді як установка елеватора в малу камеру з його закріпленням в ній виробляється в будь-яку з двох протилежно виконаних горловин і закриттям кришкою другий.

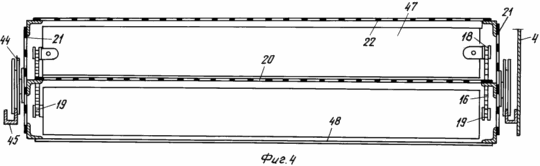

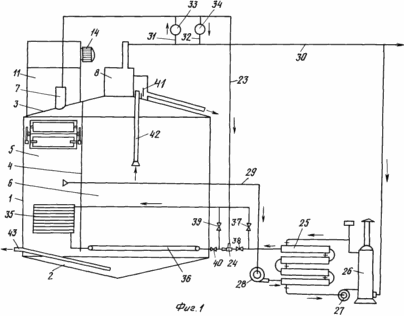

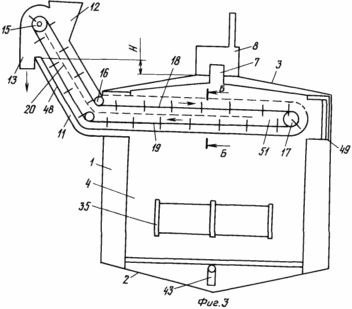

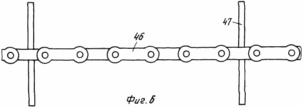

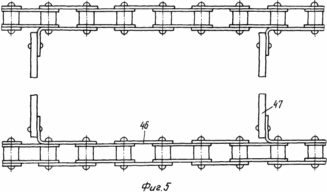

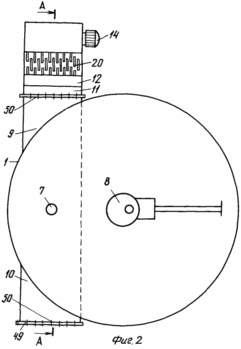

На кресленнях схематично наведено пристрій пропонованого винаходом метантенка, де на фіг.1 показаний схематично його загальний вигляд в розрізі з приєднаними до нього взаємодіючих з ним пристроїв; на фіг.2 - показаний вид на метантенк зверху; на Фіг.3 - показаний вид по А-А на Фіг.2; на фіг.4 - вид по Б-Б на Фіг.3; фіг.5 - вид фрагмента ланцюговий-скребкового елеватора зверху; на фіг.6 - вид фрагмента ланцюговий-скребкового елеватора на фіг.5 збоку.

Показаний на кресленнях метантенк являє собою герметичний резервуар 1, що виконується в плані круглої, овальної, квадратної, прямокутної або багатокутної форми і виготовляється з різних матеріалів з днищем 2 і куполом 3, має приєднану до купола 3 і не доходить до днища 2 перегородку 4, що розділяє резервуар 1 на малу 5 і велику 6 камери відповідно з газосборником над ними 7 і 8. Збоку в малій камері 5 з протилежних сторін соосно виконані однорозмірних горловини 9 і 10 з приєднувальними фланцями, в одну з яких введено і на болтах приєднаний знімний ланцюговий-скребковий завантажувально-розвантажувальний Г-подібний елеватор 11 з патрубками завантаження свіжих відходів 12 і вивантаження незброджені 13, приводом 14, провідними 15 і направляючими 16 і 17 бічними зірочками, горизонтально розташованими один над одним і протилежно направлено працюючими верхньої 18 і нижньої 19 ланцюговий-скребковими гілками з перфорованим огорожею / решето, сітка / між ними 20, збоку 21 і зверху 22 над ними. Патрубок вивантаження незброджені відходів 13 по висоті виконують так, що відмітка рівня переливу з нього рідини повинна бути вище основи горловини газосборника 8 на величину "Н", значення якої за величиною повинно бути вище позначки рівня регулятора рідини в резервуарі 1 з урахуванням того, що в відповідно до вимог СНиП тиск біогазу, яке встановлюється газгольдером в газопроводі 30, повинно бути в межах від 1,5 до 2,5 кПа / 150-250 мм вод. стовпа /.

У куполі 3 над малою камерою 5 виконаний патрубок-газосборнік 7 відводу з камери 5 біогазу, з'єднаний газопроводом 23 з пристроєм газоотбора і приготування підігрівається газорідинної суміші перемішування сбраживаемой в резервуарі 1 маси в складі інжектора 24, теплообмінника 25, нагрівача 26 з циркуляційним насосом 27, насоса 28 з всмоктуючим патрубком 29 сбраживаемой в малій камері 5 резервуара 1 маси. Між газопроводами 23 і 30 виконані два паралельних газопроводу 31 і 32, в перший з яких 31 вбудований редукційний клапан 33 введення біогазу з газопроводу 30 в газопровід 23 при утворенні в ньому вакууму більше 2,0 кПа / 200 мм вод. стовпа /, а в другій газопровід 32 вбудований редукційний клапан 34 введення біогазу з газопроводу 23 в газопровід 30 при утворенні в ньому тиску біогазу більше 2,5 кПа / 250 мм вод. стовпа /. Для підігріву сбраживаемой маси в малій камері 5 в ній встановлений радіатор 35, тоді як в більшій камері 6 виконаний рассредоточітель потоку 36, за допомогою якого виконують як підігрів сбраживаемой в ній маси, так і перемішування нагрітої рідиною з камери 5 або нагрітої газожидкостной сумішшю з інжектора 24 . Радіатор 35 і рассредоточітель потоку 36 з'єднані між собою і з інжектором 24 та теплообмінником 25 трубопроводами, в які вбудовані регулювальні вентилі 37, 38, 39 і 40, що забезпечують встановлення заданої температури в камерах 5 і 6 і інтенсивність рідинного або газорідинного перемішування зброджування маси в камері 6. схема установки датчиків температури і виконання програмного пристрою управління температурним режимом в камерах 5 і 6, схема установки приладів визначення рН сбраживаемой маси, установка приладів КИПА, як і пристрій з виконанням теплоізоляції метантенка, на кресленнях не показані і їх виконання можливе у багатьох варіантах.

Рівень рідини в резервуарі 1, з урахуванням величини тиску біогазу в газопроводі 30, встановлюють шибером 41 переливної труби 42, тоді як для спорожнення резервуара 1 виконаний зливний патрубок 43.

Виконання знімного ланцюговий-скребкового завантажувально-розвантажувального Г-образного елеватора 11 передбачає простоту і зручність його установки в проектне положення в горловину 9 або 10 і з'їм його при необхідності на ревізію, ремонт і регулювання, що забезпечується виконанням на його боковинах 21 роликів 44, що переміщуються по напрямних 45 і виконаних в камері 5 на перегородці 4 і на протилежній стінці резервуара 1. в якості робочих гілок елеватора 11 використані тягові ланцюги 46 із закріпленими на них скребками 47. Для запобігання замулювання камери 5 різними дрібними несбражіваемих речовинами і мінеральними опадами / грунт, пісок, дрібний щебінь та ін. / нижнє огорожу 48 робочих гілок 18 і 19 ланцюговий-скребкового завантажувально-розвантажувального елеватора 11 виконують суцільним. З'єднання елеватора 11 з приєднувальними фланцями горловин 9 або 10, як і глухий до них кришки 49, здійснюється болтами 50, тоді як для забезпечення перевантаження зброджуваний відходів з верхньої гілки 18 на нижню 19 в кінці проміжної межветвевой перфорації 20 виконано перевантажувальний вікно 51.

Робота пропонованого винаходом метантенка по здійсненню способу послідовного пофазного анаеробного зброджування неподрібнених твердих і рідких зброджуваний органічних відходів, -в залежності від виду, якості, кількості і вологості сировини, вироблення з нього необхідної кількості і якості пального біогазу та рідкого мінералізованою органічного добрива, необхідності забезпечення ефективного знезараження зброджуються відходів від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів, - може здійснюватися в широкому діапазоні розмірів і продуктивності різної форми метантенков з різних матеріалів, змінюваних добових доз одноразової, циклової або безперервної завантаження відходами при температурах зброджування від +10 до +60 ° с, що призначається технологічним регламентом конкретного використання метантенка обраної ємності і форми виготовлення з урахуванням місцевих кліматичних умов.

Послідовне пофазні анаеробне зброджування твердих неподрібнених різних зброджуваний органічних відходів з вмістом в їх складі різних несбражіваемих речовин і предметів, утворених як у сільському і в комунальному господарстві, в виробничих і побутових умовах фабрик, ферм, комплексів, індивідуальних будинків і садиб, дачних і садово городніх ділянках, так і на харчових і їм подібних підприємствах громадського харчування, їдальнях, ресторанах, кафе та ін., в запропонованому винаходом метантенке виконують наступним чином.

Свіжі або кілька підсушені або підв'ялений і підгнилі неподрібнене різні зброджувані тверді і рідкі органічні відходи в межах лабораторно встановленої добової дози їх зброджування - одноразово, циклічно або безперервно - при обертанні приводу 14 щодоби завантажують в патрубок 12 на верхню гілку 18 при рівномірному і равноплотном розрівнюванні. При одноразової завантаженні добової дози відходів їх розміщують приблизно на 1 / 3-1 / 4 загальної довжини елеватора, тобто від рівня рідини у патрубка 12 до положення вікна перевантаження 51, показаного на фіг.3 дугового стрілкою, що забезпечує повне занурення свіжих відходів в зброжує в камері 5 резервуара 1 рідку заздалегідь приготовлену масу з органічних речовин, якими можуть бути екскременти або гній тварин та птиці або зброджених в іншому метантенке маса. Первинно завантажені тверді органічні відходи, при одноразової їх завантаженні в патрубок 12, добу витримують на гілки 18 в кислому середовищі при рН менше 7,0 першої фази анаеробного зброджування симбіозом розщеплюють / гидролизующих / мікроорганізмів при утворенні як рідких і газоподібних продуктів розпаду органічної речовини, так і рідких і газоподібних продуктів життєдіяльності мікроорганізмів у вигляді жирних кислот, амінокислот і інших виділень, що стікають вниз через перфоровані огородження 21 і 22 в зброжує в камері 5 масу і виході газу при цьому через газосборнік 7.

Залежно від виду і якості первинно завантажених твердих і рідких відходів, їх кількості та габаритів окремих складових не завжди за одну добу може бути забезпечено повне зброджування всієї завантаженої і розміщеної на гілки 18 маси в першій фазі, що обумовлює необхідність продовжити час зброджування для недосброженной частини першої дози добової їх завантаження шляхом перевантаження її на нижню гілку 19. Здійснення перевантаження і збільшення тим самим часу проведення першої фази зброджування первинно завантаженою добової дози відходів автоматично виконується при завантаженні через добу наступній добової дози відходів. При цьому залишки недосброженних твердих відходів першої дози добового завантаження, як і несбражіваемих неорганічні включення, завантажені в метантенк в складі твердих відходів без їх сортування, перевантажуються через вікно 51 з гілки 18 на гілку 19, а гілка 18 через патрубок 12 буде заповнена наступної добовою дозою відходів, тоді як на гілки 19 до кінця другої доби буде здійснено повне досбражіваніе раніше завантаженої органічної частини першої дози відходів. На третій день, при завантаженні черговий добової дози відходів на гілку 18, автоматично здійснюється перевантаження як недосброженной на гілки 18 другий добової дози на гілку 19, так і з гілки 19 через патрубок 13 буде здійснено вивантажити незбродженого частини першої добової дози відходів і несбражіваемих неорганічних включень .

Для малорозмірних і легкосбражіваемих твердих органічних відходів / гній великої рогатої худоби, свиней і птиці, рослинні відходи полів і особистих ділянок / доза одноразової добової завантаження може бути збільшена вдвічі і за одну їх завантаження на добу можуть бути заповнені твердими відходами одночасно обидві гілки 18 і 19 на всю їх довжину горизонтальної частини, тобто майже весь занурений в рідину ланцюговий-скребковий елеватор 11, що забезпечує найбільш високу продуктивність метантенка.

При здійсненні циклової або безперервної завантаження твердих і рідких відходів у завантажувальний патрубок 12 елеватора 11 наведені вище операції зброджування виконують в тій же послідовності, що і при одноразовій, але при менших швидкостях переміщення гілок 18 і 19 елеватора 11 відповідно до пори між завантаженнями.

Одноразова, циклічна, безперервна або комбінація варіантів їх завантажень твердими відходами патрубка 12 елеватора 11 забезпечують за час виконання першої фази зброджування відповідне надходження рідких і газоподібних продуктів розпаду зброджуваний твердих і рідких органічних відходів розщеплюють / гідроліз / мікроорганізмами в зброжує більшою камері 6 резервуара 1 у другій фазі масу з утворенням в ній метаногенів мікроорганізмами пального біогазу, що піднімається вгору в газосборнік 8. Наведений вище порядок завантаження метантенка відходами обумовлює сувору послідовність у виконанні пофазні анаеробного зброджування в відокремлених знизу сполучених камерах 5 і 6 з встановленням кислого середовища першої фази з рН менше 7 , 0 в малій камері 5 і лужного середовища другої фази з рН більше 7,2 більшою камері 6 з введенням в камеру 6 з камери 5 всіх рідких і газоподібних продуктів розпаду органічної речовини органічних відходів та продуктів життєдіяльності симбіозу розщеплюють / гидролизующих / мікроорганізмів і їх виділень. Активно цьому сприяють як Газорідинний перемішування сбраживаемой в камері 6 маси продуктами розпаду з камери 5, так і широка можливість у встановленні найбільш ефективних температур зброджування відокремлено в кожній з камер 5 і 6.

Для метантенков малих обсягів / приблизно від 1 до 12-15 м ³ загальної їх ємності /, використання яких призначається в основному для сільського будинку і садиби, дачних і садово-городніх ділянок може бути застосований ланцюговий-скребковий елеватор 11 з ручним приводом 14 при використанні його переважно для одноразового завантаження відходами на добу або один раз за 2-3 і більше діб, так як тривала перерва між завантаженнями свіжими твердими зброжує органічними відходами, що підтверджено багаторічним досвідом, не зупиняє процес їх зброджування і відбивається лише на продуктивності метантенка і добової вироблення біогазу та його калорійності, тоді як припинення підігріву сбраживаемой маси утепленого метантенка на тривалий час і не зупиняє процес зброджування, але знижує його продуктивність.

Зброджування твердих органічних відходів в метантенке з вбудованим в нього ланцюговий-скребковим завантажувально-розвантажувальних елеватором виявило високу і надійну його працездатність при використанні різних за складом неподрібнених твердих відходів з гною тварин і птиці, рослинних відходів і пошкоджених плодів. Так, наприклад, в першій фазі зброджування на дослідній установці на птахофабриці були повністю розщеплені / гідроліз / включені в твердий кал курей їх не подрібнене махові пера, скинуті курми під час линьки.

Послідовне виконання операцій відокремленого пофазного зброджування неподрібнених твердих органічних відходів забезпечує повне їх розщеплення / гідролізаціей / с освітою з продуктів їх розпаду пального біогазу та рідких мінералізованих органічних стерильних добрив без осаду в них, що дозволяє на очисних станціях міських стічних вод істотно знизити потребу в пристрої мулових майданчиків для анаеробно зброджених в метантенках опадів відстійників і надлишкового активного мулу аеротенків.

ФОРМУЛА ВИНАХОДУ

1. Спосіб послідовного пофазного анаеробного зброджування твердих і рідких органічних і побутових зброджуваний відходів з виробленням з них пального біогазу та рідких мінералізованих органічних добрив, стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів з найбільшим вмістом гумусу і стимуляторів росту і плодоношення різних рослин , що відрізняється тим, що послідовне пофазні анаеробне зброджування органічних зброджуються відходів здійснюють в метантенке, розділеному вертикальної що не доходить до його дна перегородкою на дві нерівні за обсягом камери, в верхню частину меншою з яких введено захищений перфорованим огорожею завантажувально-розвантажувальний елеватор відходів, де виконують першу кислу фазу зброджування симбіозом розщеплюють мікроорганізмів при рН менше 7,0, а продукти розпаду органічної речовини відходів і життєдіяльності мікроорганізмів у вигляді жирних кислот, амінокислот і інших виділень вводять в другу фазу зброджування в лужному середовищі при рН 7,2 метаногенів мікроорганізмами в основному в більшій камері метантенка при утворенні ними пального біогазу, тоді як несбражіваемих речовини і різні включення, що завантажуються в метантенк на зброджування в складі будь-яких і в міських побутових твердих відходах без їх сортування, вивантажують елеватором з метантенка.

2. Спосіб за п.1, що відрізняється тим, що підігрів знезаражують у відокремлених камерах відходів здійснюють в різних або однакових температурних режимах, що встановлюються в залежності від складу, якості, вологості і кількості завантажених відходів.

3. Метантенк для здійснення послідовного пофазного анаеробного зброджування твердих і рідких органічних і побутових зброджуваний відходів, що містить виготовляється з різних матеріалів, розділений на відокремлені камери зброджування герметичний резервуар округлої, овальної, квадратної, прямокутної або багатокутної форми в плані з днищем і куполом з патрубками підведення і відведення сбраживаемой маси, із засобами перемішування і підігріву зброджуються відходів, патрубками відведення біогазу з камер метантенка, з'єднаних газопроводом з інжектором, взаємодіє з теплообмінником, автоматично регулює температуру нагрівача, і з насосом зі своїм всмоктуючим патрубком сбраживаемой в резервуарі маси, а й з напірним трубопроводом газорідинної суміші, введеним в метантенк і сполученим з рассредоточітелем потоку, тоді як патрубки відведення біогазу з камер метантенка з'єднані між собою двома паралельно відокремленими газопроводами, в кожен з яких вбудований редукційний клапан скидання тиску біогазу в одній з камер по відношенню до іншої в встановлюваних межах , відрізняється тим, що до купола резервуара прикріплена не доходить до днища перегородка, що розділяє резервуар на малу і велику сполучені знизу камери з газосборником збоку, в малій камері з яких зверху з протилежних сторін виконані однакові горловини з введенням в одну з них і приєднаним до неї знімним ланцюговий-скребковим завантажувально-розвантажувальних елеватором Г-подібної форми з патрубками завантаження свіжих відходів на зброджування і вивантаження незброджені приводом, провідними і направляючими зірочками і горизонтально розташованими один над одним і протилежно направлено працюючими ланцюговий-скребковими гілками елеватора з перфорованим огорожею між ними, а в куполі над малою камерою виконаний патрубок відводу з неї біогазу, з'єднаний газопроводом з пристроєм газоотбора і приготування підігрівається газорідинної суміші перемішування сбраживаемой в більшому резервуарі маси.

4. Метантенк по п.3, що відрізняється тим, що обсяг його малої камери становить менше 30% від повного обсягу резервуара.

5. Метантенк по п.3, що відрізняється тим, що установка робочих гілок ланцюговий-скребкового завантажувально-розвантажувального елеватора в проектне положення виробляється на горизонтально розташовані напрямні, виконані на перегородці і на протилежній стінці малої камери резервуара, а на бічних перфорованих огорожах робочих гілок елеватора виконані взаємодіючі з направляючими ролики.

6. Метантенк по п.3, що відрізняється тим, що установка елеватора в малу камеру з його закріпленням в ній виробляється в будь-яку з двох протилежно виконаних горловин і закриттям кришкою другий.

Версія для друку
Дата публікації 28.03.2007гг
