Патент Російської Федерації RU2159530

СПОСІБ ПОСЛІДОВНОГО пофазні анаеробного зброджування розрідження ОРГАНІЧНИХ ВІДХОДІВ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ

Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське шосе 112 / 1-4, кв.930, Андрюхіна Т.Я.
Дата початку дії патенту: 1999.07.15

Винахід відноситься до сільського господарства і каналізації і може бути використано на тваринницьких і птахівницьких фермах і в особистих господарствах для приготування пального біогазу та високоякісних стерильних органічних добрив з різних рослинних відходів, гною, посліду і фекалій. Спосіб включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка. Зброжує масу підігрівають і перемішують. Відбирається з зовнішньої камери біогаз змішують в інжекторі зі сбраживаемой в метантенке масою, а отриману при змішуванні газорідинної суміш вводять у внутрішню камеру метантенка. Спосіб здійснюють в коаксіальному метантенке, новим в якому є те, що до патрубку відбору біогазу з зовнішньої камери метантенка приєднаний газопровід від інжектора, що взаємодіє з насосом, що забирає з метантенка зброджують в ньому масу. Приєднаний до змішувальної камері інжектора напірний трубопровід всередині метантенка з'єднаний з встановленим у днища метантенка рассредоточітелем потоку. Пропоновані спосіб і пристрій дозволяють підвищити ефективність процесу і поліпшити якість і калорійність біогазу.

ОПИС ВИНАХОДИ

Винахід відноситься до області каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах, в фермерських господарствах, індивідуальних садибах сільських жителів і на садово-городніх ділянках для приготування високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив і пального біогазу з гною, посліду, фекалій, різних рослинних відходів, непридатних до вживання пошкоджених плодів і корнеклубнеплодов.

Відомі спосіб анаеробного зброджування осаду стічних вод і здійснює його пристрій у вигляді коаксіального метантенка по а.с. СРСР N 552308, згідно з якими сирої осад вводять всередину коаксіальної перегородки метантенка, що є центральною внутрішньою камерою анаеробного зброджування, забезпеченою мішалкою. В основному зброджених у внутрішній камері метантенка осад виводиться з-під що не доходить до дна метантенка коаксіальної перегородки в зовнішню камеру, утворену стінкою резервуара метантенка і коаксіальної перегородкою, де при завершенні анаеробного досбражіванія надходить в неї з внутрішньої центральної камери маса розділяється на окремо видаляються з неї мулову воду і ущільнений зброджених осад. Виділяється з сбраживаемой в зовнішній і внутрішній камерах маси біогаз відводиться з них через відокремлені патрубки.

Недоліками відомого способу і пристрою його здійснення є те, що зброджування здійснюють в центральній камері коаксіального метантенка, де вводиться в цю камеру свіже, насичене органічними речовинами сирої осад, змішують з усією сбраживаемой масою, об'єднуючи при цьому різні фази анаеробного зброджування - гідролізу, ферментації, ацетатогенной і метаногенной фаз - воєдино, усредняя фазні значення pH і змішуючи переважні фазні симбіози мікроорганізмів, що уповільнює процес зброджування і знижує продуктивність.

Наведені недоліки відомого способу не дозволяють використовувати його для анаеробного зброджування розріджених органічних відходів сільськогосподарського виробництва, насичених трудносбражіваемимі і легко спливають рослинними матеріалами.

Конструктивне виконання відомого по а.с. N 552308 метантенка з коаксіально закріпленій всередині його резервуара концентричній перегородкою має той недолік, що він не забезпечує можливість здійснення пофазного анаеробного зброджування органічних відходів, а подає сирої осад трубопровід, встановлений усередині центральної загальної камери зброджування, виключає можливість здійснити пофазні зброджування без конструктивних змін метантенка.

Відомі й інші спосіб анаеробного зброджування розріджених органічних відходів і пристрій для його здійснення за патентом РФ N 2073401, згідно з якими зброджування розріджених органічних відходів здійснюють послідовно пофазно в зовнішній і внутрішній камерах коаксіального метантенка з перемішуванням зброджуються відходів у зовнішній камері шляхом подачі в неї свіжих розріджених органічних відходів, тоді як пристрій для здійснення способу, що містить резервуар, що виконується різної форми в плані з конічними або пірамідальними днищем і куполом з прикріпленою до нього не доходить до днища концентрической перегородкою, що утворює внутрішню і зовнішню камери з введенням в неї патрубка підведення розріджених органічних відходів. Відведення що виділяється у внутрішній і зовнішній камерах біогазу виробляється через відокремлені патрубки над обома камерами.

Недоліком цього відомого способу анаеробного зброджування розріджених органічних відходів, що виконується в пристрої для його здійснення, є те, що виводяться з внутрішньої і зовнішньої камер через відокремлені патрубки біогази істотно відрізняються один від одного за своїм складом і калорійності, що не дозволяє раціонально використовувати відводиться з зовнішньої камери біогаз відокремлено через малого змісту в його складі метану і підвищеного вмісту вуглекислоти з сірководнем, низьку калорійність, тоді як загальне змішування біогазу з обох камер істотно знижує якість і калорійність суміші.

Разом з тим за своєю технічної сутності і досягається результату відомі по патенту РФ N 2073401 спосіб анаеробного зброджування розріджених органічних відходів і пристрій для його здійснення є найбільш близькими до винаходу.

Завданням цього винаходу є створення такого способу і пристрою для його здійснення, яке усувало б наведені вище недоліки способу і пристрою його здійснення за патентом РФ N 2073401 і забезпечило б підвищення ефективності анаеробного зброджування, поліпшення якості та калорійності біогазу.

Згідно винаходу поставлена ​​задача у виконанні способу досягається тим, що спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, перемішування і підігрів сбраживаемой маси, висновок з метантенка збродженого осаду і відбір біогазу з зовнішньої і внутрішньої камер метантенка, виконують так, що відводиться з зовнішньої камери метантенка біогаз змішують в інжекторі зі сбраживаемой в метантенке масою, а отриману при змішуванні газорідинної суміш вводять у внутрішню камеру метантенка, тоді як введену у внутрішню камеру метантенка газорідинної суміш розподіляють по внутрішній камері метантенка окремими розосередженими потоками, переважно розміщеними у днища метантенка.

Досягається поставлена ​​задача і новим конструктивним виготовленням пристрою для здійснення наведеного вище нового способу послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського та комунального господарства, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара циліндричної або конічної концентричній перегородкою однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення збродженого осаду, засіб перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, яке виконують так, що патрубок відведення біогазу з зовнішньої камери метантенка з'єднаний газопроводом з всмоктуючим патрубком інжектора, до напірного патрубка якого приєднаний напірний патрубок насоса, а всмоктуючий патрубок насоса з'єднаний з всмоктуючим трубопроводом з метантенка, тоді як патрубок змішувальної камери інжектора з'єднаний напірним трубопроводом газорідинної суміші, введеним в метантенк, де у його днища всередині метантенка з'єднаний з встановленим над днищем рассредоточітелем потоку.

Поставлена ​​задача досягається і тим виконанням пристрою, що всмоктує газопровід інжектора двома паралельно відокремленими газопроводами з'єднаний з газопроводом відведення біогазу з патрубка внутрішньої камери метантенка в газгольдер або в інший регулятор постійного тиску біогазу у внутрішній камері метантенка, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з зовнішньої камери метантенка в газопровід відведення біогазу з внутрішньої його камери, а в другій паралельно відокремлений газопровід вбудований редукційний клапан подачі біогазу з газопроводу його відводу з внутрішньої камери в зовнішню камеру метантенка при утворенні в ній вакууму.

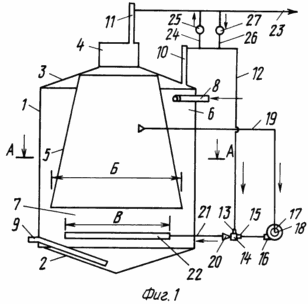

На кресленнях схематично наведено пристрій коаксіального метантенка, де на фіг. 1 показаний його загальний вигляд в розрізі з приєднаними до нього і вбудованими в нього газопроводами, редукційними клапанами, інжектором, насосом, трубопроводами і рассредоточітелем потоку, а на фіг. 2 показаний вид по А-А на фіг. 1 при круглій формі виконання резервуара метантенка в плані / при інших формах виконання резервуара метантенка в плані рассредоточітель потоку газорідинної суміші встановлюють в центральній частині днища резервуара аналогічно як і при круглій формі його виконання і що розмір "Б" більше розміру "В" /.

Коаксіальний метантенк / фіг. 1 і 2 / представляє собою герметичний / в даному виді - циліндричний / резервуар 1 з конічними днищем 2 і купольним покриттям 3 з газосборником 4, знизу під яким до нього приєднана не доходить до днища 2 резервуара 1 концентрическая у вигляді усіченого конуса перегородка 5, однакова в плані за своєю формою з формою резервуара 1 в плані і звернена своєю підставою "Б" до днища 2. Концентрична перегородка 5 поділяє резервуар 1 на зовнішню 6 і внутрішню 7 камери, в яких розміщені патрубки підведення розріджених відходів 8 і відведення збродженого осаду 9. з різноспрямованого трійника на кінці патрубка 8 забезпечується перемішування сбраживаемой маси у зовнішній камері 6 струменевим напором подаються розріджених відходів патрубком 8. Над зовнішньої 6 і внутрішньої 7 камерами виконані патрубки 10 і 11 відводу з них біогазу, тоді як патрубок 10 відведення біогазу з зовнішньої камери 6 метантенка з'єднаний газопроводом 12 з всмоктуючим патрубком 13 інжектора 14, до напірного патрубка 15 якого приєднаний напірний патрубок 16 насоса 17, а всмоктуючий патрубок 18 насоса 17 з'єднаний з всмоктуючим трубопроводом 19 з метантенка, тоді як патрубок змішувальної камери 20 інжектора 14 з'єднаний напірним трубопроводом 21 газожидкостной суміші з введенням в метантенк і приєднаному всередині метантенка до встановленого над його днищем 2 рассредоточітелем потоку 22.

Для забезпечення широкого діапазону регулювання заданих величин надлишкового тиску біогазу і величин його вакууму у зовнішній камері 6 всмоктуючий газопровід 12 інжектора 14 двома паралельно відокремленими газопроводами 24 і 26 з'єднаний з газопроводом 23, в один з яких 24 вбудований редукційний клапан 25 скидання надлишкового тиску біогазу з зовнішньої камери 6 метантенка в газопровід 23 відведення біогазу з внутрішньої його камери 7, а в другій паралельно відокремлений газопровід 26 вбудований редукційний клапан 27 подачі біогазу з газопроводу 23 в зовнішню камеру 6 метантенка при утворенні в ній вакууму.

З метою недопущення надходження біогазу з рассредоточітеля потоку газорідинної суміші 22 в зовнішню камеру 6 розмір зовнішнього його габариту "В" встановлено менш розміру "Б" підстави конічної концентричній перегородки 5, що забезпечує більш повне використання худого біогазу газорідинної суміші метаноутворюючих мікроорганізмами.

Інші трубопроводи / для підігріву метантенка, контролю переливу та ін. /, Як і пристрій теплоізоляції метантенка, установка приладів КИПА на кресленнях не показані, тому що їх виконання можливе у багатьох варіантах. Відповідно до вимог СНиП тиск біогазу у внутрішній камері 7 метантенка встановлюється в межах 1,5-2,5 кПа / 150-250 мм вод. ст. /.

Послідовне пофазні анаеробне зброджування розріджених органічних відходів сільського та комунального господарства в запропонованому коаксіальному метантенке виконують наступним чином.

Свіжі розріджені органічні відходи, переважно попередньо подрібнені, вологістю 93 ± 4% по трубопроводу 8 вводять під напором в міжстінний зовнішню камеру 6, де струменями різноспрямованих потоків з трійника патрубка 8 вводяться відходи змішують з содержимой в камері 6 сбраживаемой масою. При цьому легко спливають трудносбражіваемие целюлоза, легнін, жир і білки, що містять легкі включення, спливають вгору, будучи до цього перемішані потоками струменів з вмістом камери 6 і засіяні найактивнішим симбіозом розщеплюють / гидролизующих / мікроорганізмів, що забезпечують в першій фазі анаеробного зброджування руйнування складних з'єднань в більш прості з утворенням з них у другій фазі зброджування більш щільних кислот і амінокислот, що мають pH менше 7,2 і опускаються вниз по камері 6 в камеру 7, де pH більше 7,2 і де здійснюють наступні ацетогенную і метаногенів фази анаеробного зброджування.

Утворений в міжстінній зовнішньої камері 6 малокалорійний біогаз виводять з неї по патрубку 10, а більш калорійний біогаз, що утворюється в камері 7, виводять з метантенка по патрубку 11.

Постійне надходження газорідинної суміші з рассредоточітеля потоку 22 у днища 2 камери 7 забезпечує поєднане гідравлічне та газове перемішування сбраживаемой маси з вливати в неї з камери 6 більш щільного потоку кислот і амінокислот, раскисляют висхідними розосередженими газорідинними потоками сбраживаемой маси в камері 7. Рясне надходження біогазу з газожидкостной сумішшю з рассредоточітеля потоку 22 спільно з біогазом, який виробляють метаноутворюючих мікроорганізми, забезпечує біля основи газосборника 4 постійно "киплячу" поверхню сбраживаемой в метантенке маси, перешкоджаючи тим самим утворенню щільної кірки, тоді як при підйомі біогазу від днища 2 до основи газосборника 4 здійснюється досбражіваніе легких частинок маси і поглинання з худого біогазу з камери 6 вуглекислого газу і сірководню на формування симбіозу мікроорганізмів, які здійснюють анаеробне зброджування в метантенке. Поєднане гідравлічне та газове перемішування сбраживаемой маси в єдиному потоці, що істотно спрощує і здешевлює експлуатаційне обслуговування метантенка, активізує і прискорює процес анаеробного зброджування зі збільшенням виходу біогазу і підвищує% змісту в його складі метану при зниженні вуглекислоти і сірководню.

Залежно від здійснюваних режимів роботи метантенка, обумовлених вологістю сбраживаемой маси, періодичністю та дозою завантаження відходів і їх складом, температурою зброджування і іншими факторами, стабільність тиску виробляється в камері 6 біогазу може змінюватися, тоді як рівень тиску біогазу в камері 7 практично стабільний, т .до. він регулюється за нормами СНиП газгольдером або іншим пристроєм в встановлених межах. При роботі насоса 17 зброжує в камері 7 маса засмоктується трубопроводом 19 і під тиском подається в інжектор 14, який через газопровід 12 і патрубок 10 виводять біогаз з камери 6. Утворена в камері змішувача 20 інжектора 14 газожидкостная суміш по трубопроводу 21 під напором подається в рассредоточітель потоку 22, який може бути виконаний в тому числі і у вигляді закільцьованої системи перфорованих трубопроводів. Їх численних отворів рассредоточітеля потоку 22 газожидкостная суміш окремими малими струминними потоками вводиться у внутрішню камеру 7, піднімається вгору і змішується з вмістом камери 7 і вливається в неї масою з камери 6.

При припиненні роботи насоса 17 з інжектором 14, а і при спонтанному рясному газоутворення в камері 6, тиск біогазу в камері 6 може перевищити 2,0 кПа / 200 мм вод. ст. /, що зумовить автоматичне спрацьовування редукційного клапана 25 і біогаз з камери 6 надійде в газопровід 23 і далі через газгольдер до споживача / мається на увазі, що в газопроводі 23, як і у внутрішній камері 7 метантенка, газгольдером підтримується тиск біогазу на рівні 2,0 кПа /.

У разі утворення в камері 6 вакууму більше 2,0 кПа / 200 мм вод. ст. / спрацьовує автоматично редукційний клапан 27 і біогаз з газопроводу 23 по газопроводу 26 надійде в камеру 6 і по газопроводу 12 буде відсмоктувати інжектором 14.

Залежно від видів, кількості і якості відходів, дози і періодичності їх завантаження в метантенк, температури зброджування і інших чинників в призначенні режиму роботи метантенка, регулювальні значення величин тиску спрацювання редукційних клапанів 25 і 27 можуть бути змінені.

Запропонований спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського господарства і комунальних стоків, що передбачає спільне гідравлічне рідинне і газове перемішування сбраживаемой маси в коаксіальному метантенке в поєднанні з відсмоктуванням біогазу з його зовнішньої камери, може бути здійснений в широкому діапазоні температурних режимів від 12 до 60 ^o C, вибір оптимального з яких обумовлюється конкретними умовами, видом і якістю органіки, призначенням циклічного або безперервного режиму зброджування.

Експериментальна перевірка запропонованого способу і метантенка для його здійснення, проведена стосовно анаеробного зброджування посліду курей, гною великої рогатої худоби і свиней, показала високу ефективність у веденні процесу, забезпечила спрощення управління його операціями.

ФОРМУЛА ВИНАХОДУ

1. Спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, висновок з метантенка збродженого осаду і відбір біогазу з зовнішньої і внутрішньої камер метантенка, що відрізняється тим, що відбирається з зовнішньої камери метантенка біогаз змішують в інжекторі зі сбраживаемой в метантенке масою, а отриману при змішуванні газорідинної суміш вводять у внутрішню камеру метантенка.

2. Спосіб за п.1, що відрізняється тим, що введену у внутрішню камеру метантенка газорідинної суміш розподіляють по внутрішній камері метантенка окремими розосередженими потоками (струменями), переважно розміщеними у днища метантенка.

3. Пристрій для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній конічної або циліндричної перегородкою однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення збродженого осаду, засоби перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що патрубок відводу біогазу з зовнішньої камери метантенка з'єднаний газопроводом з всмоктуючим патрубком інжектора, до напірного патрубка якого приєднаний напірний патрубок насоса, а всмоктуючий патрубок насоса з'єднаний з всмоктуючим трубопроводом з метантенка, тоді як патрубок змішувальної камери інжектора з'єднаний з напірним трубопроводом газорідинної суміші, введеним в метантенк.

4. Пристрій за п.3, що відрізняється тим, що напірний трубопровід подачі газорідинної суміші в метантенк у його днища всередині метантенка з'єднаний з встановленим над днищем рассредоточітелем потоку.

5. Пристрій за п.3, що відрізняється тим, що всмоктує газопровід інжектора двома паралельно відокремленими газопроводами з'єднаний з газопроводом відведення біогазу з патрубка внутрішньої камери метантенка в газгольдер або в інший регулятор постійного тиску біогазу у внутрішній камері метантенка, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з зовнішньої камери метантенка в газопровід відведення біогазу з внутрішньої його камери, а в другій паралельно відокремлений газопровід вбудований редукційний клапан подачі біогазу з газопроводу його відводу з внутрішньої камери в зовнішню камеру метантенка при утворенні в ній вакууму.
