ВИНАХІД
Патент Російської Федерації RU2250878

метантенки

Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш., 112 / 1-4, кв.930, Т.Я.Андрюхіну
Дата початку дії патенту: 2003.12.26

Винахід призначається для використання в комунальному і в сільському господарствах для послідовного пофазного анаеробного зброджування різних твердих невідсортованих і неподрібнених зброджуваний органічних відходів міст і селищ, відходів сільгоспвиробництва, сільських садиб і дачних ділянок з виробленням з них високоякісних стерильних від патогенної мікрофлори, гельмінтів, з яєць і насіння бур'янів рідких мінералізованих органічних добрив з високим вмістом гумусу і пального біогазу на енергетичні цілі. Метантенк містить горизонтальний резервуар, розділений внутрішніми поперемінно що не доходять до верху і низу резервуара поперечними перегородками на газові секції з газосборником і рідинні проточно сполучені камери з кранами зливу, завантажувальний і розвантажувальний патрубки, нагрівачі сбраживаемой маси і приєднаний до газосборником газових секцій газопровід до газгольдерів. У резервуар вбудований ланцюговий-скребковий завантажувально-розвантажувальний елеватор з приводом, горизонтально розташовані один над одним робочі гілки якого з перфорованим огорожею між ними і навколо них введені з боку завантажувального патрубка всередину резервуара, нижче встановленого в резервуарі рівня сбраживаемой рідкої органічної маси. До газосборником першої газової секції приєднаний газопровід відсмоктування з неї біогазу в інжектор, взаємодіє з насосом відкачування сбраживаемой в камері маси і нагнітання її назад в камеру, через з'єднаний з ним інжектор і рассредоточітель утвореною в інжекторі газорідинної суміші. Технічний результат: удосконалення метантенка, забезпечення ефективного розщеплення твердих зброджуваний органічних речовин відходів і найбільша вироблення високоякісних рідких мінералізованих насичених гумусом органічних добрив і пального біогазу високу калорійність.

ОПИС ВИНАХОДИ

Винахід призначається для використання в комунальному і в сільському господарствах для послідовного пофазного анаеробного cбражіванія різних твердих невідсортованих і неподрібнених скидаються органічних відходів міст і селищ, відходів сільгоспвиробництва, сільських садиб і дачних ділянок з виробленням з них високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів рідких мінералізованих органічних добрив з високим вмістом гумусу і пального біогазу на енергетичні цілі.

Відомий метантенк / ферментер / для послідовного пофазного анаеробного зброджування неподрібнених і неразжіженних різних зброджуваний твердих органічних відходів з виробленням з них рідких органічних добрив і пального біогазу на енергетичні цілі, резервуар якого забезпечений газосборником і ланцюговий-скребковим завантажувально-розвантажувальних елеватором твердих відходів, що дозволило провести дослідження по виявленню градієнта рН по висоті резервуара і встановити зону активної биоконверсии неізмельчаемого при завантаженні цільного пера птиці, включаючи махові / журнал "БІОТЕХНОЛОГІЯ", 1989, т. 5 № 2, стp.222-224, pіc.3 "б" /.

Недоліком цього відомого метантенка є те, що розташування гілок його ланцюговий-скребкового елеватора здійснено вертикально по протилежних сторонах резервуара і днища метантенка через нейтральну зону зброджування з рН 7,0 і через нижню зону зброджування з рН більше 7,2, де не спостерігається активну участь розщеплюють / гидролизующих / органічні речовини мікроорганізмів і де тверді органічні відходи залишаються без їх розщеплення.

Відомий і метантенк установки для виробництва рідких органічних добрив і біогазу з різних подрібнених і розріджених органічних відходів комунального і сільського господарств по а.с. СССP № 1198026, що містить утеплений і обігрівається горизонтальний циліндричної форми резервуар, розділений всередині поперечними поперемінно що не доходять до верху і низу резервуара перегородками на газові секції з газосборником і проточні рідинні камери зброджування, завантажувальний і розвантажувальний патрубки з затворами, теплообмінник, люки очищення камер, газопровід від газосборніков до газгольдерів, що забезпечує послідовне пофазні анаеробне зброджування різних розріджених і подрібнених зброджуваний органічних відходів.

Недоліком наведеного вище відомого по а.с. СРСР № 1198026 метантенка є непридатність його використання для анаеробного зброджування твердих неподрібнених і неразжіженних органічних відходів.

Разом з тим за своєю технічної сутності і досягається результату метантенк по а.с. № 1198026 є найбільш близьким до винаходу.

Завданням цього винаходу є створення такого метантенка, який не містив би наведені вище недоліки відомого і забезпечив би більш ефективне розщеплення / гідролізаціей / твердих зброджуваний органічних речовин відходів без їх подрібнення в кислому фазі зброджування при рН менше 7,0 активним симбіозом розщеплюють / гидролизующих / мікроорганізмів при виробленні з твердих зброджуваний органічних відходів найбільшої кількості високоякісних рідких мінералізованих насичених гумусом органічних добрив і пального біогазу високу калорійність.

Згідно винаходу поставлена ​​задача в створенні нового метантенка можливою завдяки тому, що в резервуар вбудований ланцюговий-скребковий завантажувально-розвантажувальний елеватор з приводом, горизонтально розташовані один над одним робочі гілки якого з перфорованим огорожею між ними і навколо них введені з боку завантажувального патрубка всередину резервуара нижче встановленого в резервуарі рівня сбраживаемой рідкої органічної маси, а до газосборником першої газової секції приєднаний газопровід відсмоктування з неї біогазу в інжектор, взаємодіє з насосом відкачування сбраживаемой в камері маси і нагнітання її назад в камеру через з'єднаний з ним інжектор і рассредоточітель, утвореною в інжекторі газожидкостной суміші, тоді як резервуар метантенка виготовляють за своєю формою в поперечному перерізі круглим, овальним, квадратним, прямокутним або багатокутний.

Поставлена ​​задача досягається і тим, що газопровід відсмоктування біогазу з першої газової секції з'єднаний з газопроводом до газгольдерів за допомогою двох відокремлених газопроводів, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з першої газової секції в газопровід до газгольдерів, а в другій газопровід вбудований редукційний клапан подачі біогазу з газопроводу до газгольдерів в першу газову секцію при утворенні в ній вакууму, тоді як елеватор має Г-подібну форму і відмітка розташування порога стоку рідини з вивантажуються незброджених твердих відходів розвантажувального патрубка Г-образного елеватора виконана вище позначки рівня сбраживаемой в резервуарі органічної маси.

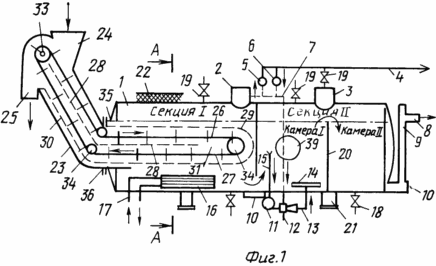

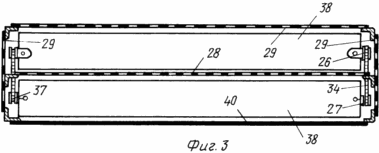

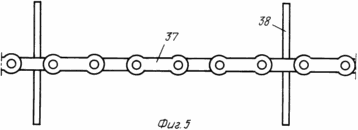

На фіг.1 показаний метантенк в розрізі; на фіг.2 - вид на метантенк на фіг.1 зверху; на Фіг.3 - вид по А-А на фіг.1; на фіг.4 - вид фрагмента ланцюговий-скребкового елеватора зверху; на фіг.6 - вид на фрагмент ланцюговий-скребкового елеватора на фіг.4 збоку.

Показаний на кресленнях метантенк являє собою резервуар 1, горизонтально виконується в поперечному перерізі круглої, овальної, квадратної, прямокутної або багатокутної форми і виготовляється з різних матеріалів, включаючи бетон, залізобетон, цегла, камінь та ін., Має газозбірники 2 і 3 над відокремленими Газозбірний секціями, газопровід до газгольдерів 4 з редукційними клапанами 5 і 6, приєднаними до газопроводу 7 відсмоктування біогазу з газосборника 2 першої газозбірної секції, патрубок зливу сброженной маси 8 з шибером 9 регулювання рівня сбраживаемой в резервуарі 1 маси, люки 10 видалення осаду з камер зброджування. До резервуару 1 приєднаний насос 11, що взаємодіє з інжектором 12, сполученим трубопроводом 13 подачі газорідинної суміші з інжектора 12 в установлений в першій камері рассредоточітель 14, тоді як по розташованому в першій камері всмоктуючому трубопроводу 15 зброжує в першій камері маса надходить в насос 11 для забезпечення приготування в інжекторі 12 газорідинної суміші, перемішує зброжує масу в першій камері. Для нагріву сбраживаемой в резервуарі 1 маси встановлений радіатор 16, з'єднаний трубопроводами 17 з нагрівачем, а для забезпечення випуску з резервуара 1 рідини і газу встановлені крани 18 і 19, тоді як внутрішній обсяг резервуара 1 по черзі що не доходять до його низу і верху перегородками 20 розділений на проточні рідинні камери, кількість і обсяги яких встановлюють залежно від обсягу резервуара 1, складу і кількості зброджуваний відходів, технологічного режиму зброджування і очікуваної кількості і якості продуктів бродіння. Резервуар 1 забезпечений опорами 21 для його установки в проектне положення, має зовні термоізоляційне покриття 22.

З торця, з боку завантажувального патрубка, в резервуарі 1 виконана горловина 35 з круговими фланцями, в якому запроваджено і до фланця якої болтами 36 приєднаний знімний для регулювань і очищення ланцюговий-скребковий Г-подібний за формою елеватор 23 з завантажувальним 24 і розвантажувальним 25 патрубками , а робочі один над одним розташовані і протилежно направлено працюють верхня 26 і нижня 27 гілки з перфорованим / решето, сітка / огорожею між ними 28 і зовнішнім навколо них 29 і 40, - горизонтальної своєю частиною встановлений всередині резервуара 1 нижче рівня сбраживаемой органічної маси, утворюючи своїм перфорованим огорожею відокремлено виділену зону, в якій здійснюється перша фаза анаеробного зброджування в кислому середовищі при рН менше 7,0 і з якої через перфоровані огородження в зброжує в резервуарі 1 в другій фазі органічну масу в лужному середовищі при рН більше 7,2 стікають рідкі продукти розпаду / гідролізу / твердих відходів першої фази зброджування, тоді як незбродженого частина твердих відходів і несбражіваемих неорганічні включення, завантажені в патрубок 24 в складі невідсортованих твердих відходів, вивантажуються з патрубка 25, будучи частково осушені стікає назад в резервуар 1 рідиною через перфоровану похилу поверхню 30. Для перевантаження зброджуваний твердих відходів з верхньої 26 гілки на нижню 27 в огородженні 28 виконано вікно 31, що на фіг.1 показано дугового стрілкою.

Залежно від розміру і форми виконання метантенка, частоти його завантаження, кількості і якості твердих відходів і може бути встановлена ​​технологічним регламентом режиму сбражівавія привід 32 гілок 26 і 27 його елеватора 23 може бути виконаний ручним / важіль, штурвал / або електромеханічним з програмним управлінням роботи його провідних 33 і направляють бічних 34 зірочок, що визначають положення робочих гілок елеватора 23, що складаються з тягових пластинчатих ланцюгів 37 з приєднаними до них скребками 38. Для періодичного контролю, огляду і ремонту робочої камери виконаний люк 39. При наявності в складі твердих відходів піску, ґрунту, дрібного щебеню, черепашок та інших малорозмірних несбражіваемих мінеральних включень, які можуть через перфоровані огородження 29 робочих гілок 26 і 27 випадати всередину резервуара 1 з утворенням на його днище мінерального осаду, нижній лист перфорованого огорожі 29 належить замінити на суцільний лист 40 /фіг.3 /, для чого при частковому зниженні рівня рідини в резервуарі 1 треба від'єднати елеватор 23, вийняти його з резервуара 1 і замінити перфорований лист 29 суцільним.

Виконання ланцюговий-скребкового елеватора 23 в прямокутному в плані вигляді, як це показано пунктиром на фіг.2, дозволяє і резервуар 1 метантенка виготовляти за формою в поперечному перерізі круглим, овальним, квадратним, прямокутним або багатокутний з використанням різних матеріалів з виявлення ефективності та доступності застосування того чи іншого варіанту виготовлення метантенка в конкретних умовах його використання.

Робота пропонованого винаходом метантенка по здійсненню способу послідовного пофазного анаеробного зброджування неподрібнених, невідсортованих і неразжіженних твердих зброджуваний органічних відходів в залежності від виду, якості і вологості сировини, необхідності вироблення з нього необхідної кількості і якості пального біогазу та рідкого мінералізованою насиченого гумусом органічного добрива, необхідності забезпечення ефективного знезараження зброджуються твердих відходів від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів з іншими небажаними включеннями може здійснюватися в широкому діапазоні розмірів і продуктивності різної форми метантенков з різних матеріалів, змінюваних доз циклової або безперервної завантаження при температурах зброджування від + 10 ° с до + 60 ° С, що призначається технологічним регламентом конкретного використання метантенка обраної ємності і форми виготовлення.

Анаеробне зброджування твердих неподрібнених, невідсортованих і неразжіженних зброджуваний різних органічних відходів, утворених в сільському і в комунальному господарствах, в виробничих і в побутових умовах фабрик, ферм, комплексів, індивідуальних будинків і садиб, дачних і садово-городніх ділянках, на харчових і їм подібним підприємствах громадського харчування, їдальнях, ресторанах, кафе та ін., в запропонованому винаходом метантенке виконують наступним чином.

У заздалегідь заповнений анаеробно сбраживаемой органічною масою резервуар 1, якою можуть бути екскременти тварин і птиці або зброжує маса з іншого працюючого метантенка, через завантажувальний патрубок 24 встановленого в робоче проектне положення елеватора 23 вводять при повороті приводу 32 тверді відходи без якої б то або підготовки. Завантаження може бути одноразовою на добу, багаторазової або безперервної, що визначає технологічний регламент для кожного метантенка з урахуванням вищенаведених факторів. Завантаження можна розділити як на обидві робочі гілки 26 і 27 елеватора 23, так і тільки на одну верхню 26, що обумовлює дводобове зброджування щодоби завантажуються твердих відходів, тоді як при щоденній завантаженні на обидві 26 і 27 гілки елеватора 23 зброджування буде здійснюватися тільки добу з щодобового вивантаженням незброджених твердих відходів і несбражіваемих мінеральних речовин, що були в завантажених твердих відходах. Відповідне зброджування буде здійснюватися і при інших прийомах завантаження.

Наведене вище виконання пропонованого винаходом метантенка дозволяє повністю використовувати як рідкі, так і газоподібні продукти розщеплення / гідролізу / твердих органічних відходів першої фази зброджування в кислому середовищі при рН менше 7,0 в другій фазі зброджування в лужному середовищі при рН більше 7,2, що забезпечує вироблення з твердих органічних відходів найбільшої кількості і кращої якості рідких мінералізованих насичених гумусом органічних добрив і пального біогазу підвищеної калорійності. При цьому досягається майже повний розпад / гідроліз / органічної речовини завантажуються в метантенк твердих зброджуваний органічних відходів.

Істотним достоїнством пропонованого винаходом метантенка є і його здатність відокремлювати і використовувати знаходяться в завантажуваних різних твердих відходах зброджувані органічні речовини від несбражіваемих і від мінеральних неорганічних включень в складі твердих відходів і вивантажувати їх у поза метантенка зневоднених. Це гідність пропонованого винаходом метантенка в здійсненні сепарування твердих відходів в процесі їх зброджування виключає необхідність сепарувати склад твердих відходів до їх зброджування, як і виключає необхідність їх сортування, подрібнення і розрідження.

ФОРМУЛА ВИНАХОДУ

1. Метантенк для послідовного пофазного анаеробного зброджування різних твердих неподрібнених і невідсортованих зброджуваний органічних відходів з виробленням з них рідкого мінералізованою з гумусом органічного добрива і пальне біогазу, що містить горизонтальний резервуар, розділений внутрішніми поперемінно що не доходять до верху і низу резервуара поперечними перегородками на газові секції з газосборником і рідинні проточно сполучені камери з кранами зливу, завантажувальний і розвантажувальний патрубки, нагрівачі сбраживаемой маси і приєднаний до газосборником газових секцій газопровід до газгольдерів, що відрізняється тим, що в резервуар вбудований ланцюговий-скребковий завантажувально-розвантажувальний елеватор з приводом, горизонтально розташовані один над одним робочі гілки якого з перфорованим огорожею між ними і навколо них введені з боку завантажувального патрубка всередину резервуара нижче встановленого в резервуарі рівня сбраживаемой рідкої органічної маси, а до газосборником першої газової секції приєднаний газопровід відсмоктування з неї біогазу в інжектор, взаємодіє з насосом відкачування сбраживаемой в камері маси і нагнітання її назад в камеру, через з'єднаний з ним інжектор і рассредоточітель утвореною в інжекторі газорідинної суміші.

2. Метантенк по п.1, що відрізняється тим, що резервуар виготовляють за своєю формою в поперечному перерізі круглим, овальним, квадратним, прямокутним або багатокутний.

3. Метантенк по п.1, що відрізняється тим, що газопровід відсмоктування біогазу з першої секції з'єднаний з газопроводом до газгольдерів за допомогою двох відокремлених газопроводів, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з першої газової секції в газопровід газгольдерів, а в другій газопровід вбудований редукційний клапан подачі біогазу з газопроводу до газгольдерів в першу газову секцію при утворенні в ній вакууму.

4. Метантенк по п.1, що відрізняється тим, що елеватор має Г-подібну форму і відмітка розташування порога стоку рідини з вивантажуються незброджених твердих відходів розвантажувального патрубка Г-образного елеватора виконана вище позначки рівня сбраживаемой в резервуарі органічної маси.

Версія для друку
Дата публікації 28.03.2007гг
