ВИНАХІД
Патент Російської Федерації RU2097421
Біометанові Утилізаційні установки
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1994.06.30
Призначення: винахід відноситься до утилізації гною і посліду, очищення сельхозстоков, використання рослинних залишків, відходів деревообробки для вироблення биометана і білково-вітамінної добавки (БВД) і може бути використано на підприємствах агропромислового комплексу (АПК). Суть винаходу: камера метанового бродіння виконана у вигляді вертикального корпусу з горизонтальними перфорованими перегородками, що утворюють секції ферментолиз, а по осі камери змонтований приводний вал з встановленими на ньому лопатями вище перегородки і диском нижче перегородки, яку складають з нею Дуттьовий секцію, повідомлену з нагнітачами, при цьому секції ферментолиз по бражці повідомлені один з одним переливними склянками.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації гною, посліду, очищення сельхозстоков, використання рослинних залишків, відходів деревообробки для вироблення биометана і білково-вітамінної добавки (БВД) і може бути використано на підприємствах агропромислового комплексу (АПК).
Відома Біометанові утилізаційна установка, що містить збірник відходів продуктів життєдіяльності тварин і птиці, збірник рослинних залишків, повідомлені з диспергаторів, змішувачем субстрату і теплообмінником для його підігріву і камерами кислого, регресії кислого, нейтрального лужного та метанового бродіння, забезпеченими пристроями і иммобилизационной насадкою (Віестур У.Е. і ін. Системи ферментації, Рига, 1986, с. 18 19), недоліком якої є невисокий вміст метану в біогазі, що не перевищує 65 75% що знижує ефективність роботи установки через пригнічення діяльності метаногенів анаеробами-кіслотогенамі, ацетогенамі , ацетогідрогенамі і так далі в камері метанового бродіння.
Винахід направлено на підвищення ефективності роботи.
 |

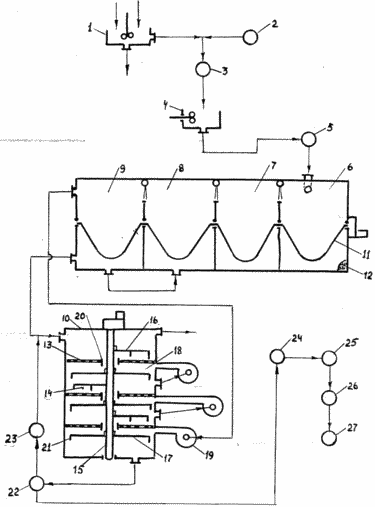

На кресленні схематично показана Біометанові утилізаційна установка, що містить збірник 1 відходів продуктів життєдіяльності тварин і птиці, збірник 2 рослинних залишків, повідомлені з диспергаторів 3, змішувачем 4 субстрату і теплообмінником 5 для його підігріву і камерами 6 кислого, 7 - регресії кислого, 8 нейтрального, 9 лужного та 10 метанового бродіння, забезпеченими пристроями 11 і иммобилизационной насадкою 12, причому камера 10 метанового бродіння виконана у вигляді вертикального корпусу з горизонтальними перфорованими перегородками 13, що утворюють секції 14 ферментолиз, при цьому по осі камери 10 метанового бродіння встановлений приводний вал 15, на якому вище перфорованої перегородки 13 змонтовані лопаті 16, а нижче диск 17, який утворює з перфорованої перегородкою 13 Дуттьовий секцію 18, повідомлену з нагнітачем 19, причому секції 14 ферментолиз повідомлені один з одним переливними склянками 20 і 21. При цьому камера 10 метанового бродіння повідомлена по бражці з мікрофільтром 22, а по біомасі метаногенів з відцентровим дезінтегратори 23, а по послеброжевому залишку (ПБО) мікрофільтр 22 повідомлений з аеробного камерою 24, аналогічної за конструкцією з камерою 10 метанового бродіння, а камера 24 з мікрофільтром 25, теплообмінником 26 і збіркою 27 білково-вітамінної добавки. |
Біометанові утилізаційна установка працює наступним чином.
Продукти життєдіяльності тварин і птиці гідрозмиву і гідросплавом надходять до збірки 1, в якому при перемішуванні звільняються від мінеральних включень. Рослинні залишки зі збірки 2 надходять в диспергатор 3, в якому їх подрібнюють ударно-гідродинамічним впливом до розмірів, порівнянних з розмірами мікроорганізмів. У змішувачі 4 готують субстрат з концентрацією суспензій близько 1 5% і витримують співвідношення між вуглецем, азотом, фосфором в межах 100: 5: 1. В теплообміннику 5 субстрат підігрівають до температури 36 38 o C і послідовно зброджують в камерах 6, 7, 8 і 9 при перемішуванні пристроєм 11 в присутності иммобилизационной насадки 12, причому недобродів з камери 9 лужного бродіння переміщують в камеру 8 нейтрального бродіння, в якій за рахунок гідрату окису амонію і двовуглекислого амонію знижується кислотність бражки і підвищується ступінь розпаду суспензій. Брага з камери 9 лужного бродіння надходить в верхню секцію 14 камери 10 метанового бродіння, а біогаз з камери 9 лужного бродіння нагнітачем 19 подають в Дуттьовий секцію 18 знизу в камеру 10 метанового бродіння. Біогаз барботируют через перфоровану перегородку 13 і шар иммобилизационной насадки 12 і з секції 14 ферментолиз його відбирають нагнітачем 19 в наступну Дуттьовий секцію і т.д. Брага перетікає через переливні склянки 20 і 21 і зі зваженими в ній старими і мертвими клітинами метаногенів її відбирають в мікрофільтр 22, в якому в полі сил інерції відбувається відділення біомаси метаногенів. Біомасу дезінтегрується в відцентровому дезинтеграторе 23 з руйнуванням оболонок гідродинамічним, кавітаційним і тепловим впливом. Ферменти при руйнуванні оболонок не руйнуються і їх подають разом з фізіологічно активними речовинами (нуклеїнові кислоти, вітаміни, мікроелементи і т.д.) в верхню секцію 14 ферментолиз камери 10 метанового бродіння. Ферменти дезінтегратора і живих молодих клітин метаногенів розкладають воду на водень і кисень. Водень є каталізатором відновлення діоксиду вуглецю до метану, а кисень звільняє біогаз від домішок, наприклад, сірководню. В результаті ферментолиз біогаз перетворюють в биометан з концентрацією останнього до 95 98% причому вихід биометана становить 1,3 1,5 кг / кг беззольной органіки. На послеброжевом залишку (ПБО) в аеробного камері 24 вирощують біомасу при продувці в кожну Дуттьовий секцію 18 свіжого повітря нагнітачами 19. Біомасу відокремлюють в мікрофільтри 25, піддають стерилізації в теплообміннику 26 при температурі 90 95 o C і зі збірки 27 білково-вітамінну добавку ( БВД) використовують з розрахунку 1 г на 1 кг живої ваги тварин і птиці, що скорочує витрату звичайних кормів на 20 30% підвищується яйценосність, надої молока, прирости м'яса на 30 40% поліпшується генетика батьківського стада, скорочується падіж молодняка, причому собівартість БВД в десятки разів нижче собівартості гідролізних кормових дріжджів. Одночасно завдяки Біометанові установці відбувається оздоровлення екологічної обстановки навколо підприємств АПК.
ФОРМУЛА ВИНАХОДУ
Біометанові утилізаційна установка, що містить збірник відходів продуктів життєдіяльності тварин і птахів, збірник рослинних залишків, викладених за допомогою диспергатора з послідовно розташованими змішувачем, теплообмінником, камерами кислого, регресії кислого, нейтрального, лужного і метанового бродіння, забезпеченими пристроями і іммобілізіванной насадкою, що відрізняється тим, що камера метанового бродіння виконана у вигляді вертикального корпусу з горизонтальними перфорованими перегородками, що утворюють камери ферментолиз, по осі камери метанового бродіння встановлений приводний вал, на якому вище перфорованої перегородки змонтовані лопаті, а нижче перфорованої перегородки встановлено диск, який утворює з перфорованої перегородкою Дуттьовий секцію, повідомлену з нагнітачем, причому камери ферментолиз повідомлені один з одним переливними склянками.
Версія для друку
Дата публікації 18.12.2006гг
