ВИНАХІД
Патент Російської Федерації RU2246067

МОКРИЙ газгольдерів ЗМІННОЮ ЄМКОСТІ

МОКРИЙ газгольдерів ЗМІННОЮ ЄМКОСТІ

Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш., 112 / 1-4, кв.930, Т.Я. Андрюхіна
Дата початку дії патенту: 2003.09.04

Винахід призначається переважно до використання для тимчасового зберігання пального біогазу, що виробляється в метантенках при анаеробному зброджуванні різних зброджуються органічних відходів на малих біогазових і біогумусногазових установках сільських жителів і дачників. Мокрий газгольдер змінної ємності включає кільцевої коаксіальний двостінний резервуар для рідини. Над внутрішньою стінкою резервуара виконано купольне покриття з введеною в нього газопідвідної трубою. У просторі між стінками резервуара в рідині розміщений вертикально вгору і вниз переміщуваний під тиском зберігається газу дзвін з центрирующими його роликами. У нижній частині бічної стінки дзвони виконані отвори, що повідомляють Подколокольном простанство з атмосферою при максимально допустимому підйомі дзвони. Використання винаходу дозволить спростити конструкцію газгольдера, знизити витрату матеріалу на його виготовлення і запобігти перевищення тиску в дзвоні вище максимально допустимого і витікання рідини з резервуара.

ОПИС ВИНАХОДИ

Винахід відноситься до області зберігання пального газу, що виробляється в метантенках при анаеробному зброджуванні різних зброджуються органічних відходів на малих біогазових і біогумусних установках індивідуальних або групових сільських дворів і дачних ділянок.

Відомий мокрий газгольдер змінної ємності, що включає резервуар для рідини з розміщеною всередині нього газопідвідної трубою і з центрально встановленої направляючої стійкою, по якій вгору і вниз переміщається порожнистий дзвін, забезпечений коаксіальної відкритою з двох сторін трубою з розміщеними всередині неї напрямними колодками, взаємодіючими з центрально встановленої в резервуарі направляючої стійкою, тоді як нижній обріз коаксіальної труби встановлений вище нижнього краю дзвони, що забезпечує використання занурюваної в рідину резервуара коаксіальної труби в якості клапана випуску газу з-під дзвони в атмосферу при перевищенні максимально допустимого тиску вгору піднятого дзвони / Див. заявку Великобританії / GВ / №2104646 по кл. F 17 В 1/10, опублікованій 9 березня 1983 года, №4906 /.

Недоліком наведеного вище відомого мокрого газгольдера №2104646 є використання великої кількості рідини для наповнення його резервуара, що виконує функцію гідрозатвори, тоді як при застосуванні води необхідні її нагрівання взимку і теплозахист резервуара.

Відомий і інший мокрий газгольдер змінної ємності, що включає кільцевої коаксіальний двостінний з кільцевих днищем резервуар з міжстінний простір для малої кількості незамерзаючої рідини, в яке введений підйомно-опускається під тиском газу дзвін з центрирующими його положення роликами у верхній своїй частині, взаємодіючими з швеллерного профілю стійками , закріпленими зверху і на обв'язувальних поясах з швелерів на зовнішній стінці двостінного резервуара, тоді як внутрішня стінка двостінного резервуара має купольное покриття, через яке в простанство під дзвін введені газопідвідні труби / Див. заявку ФРН №2916699 по кл. F 17 В 1/20, опублікованій 06.11.1980. №45 /.

Недоліком цього відомого мокрого газгольдера ФРН №2916699 є значна його матеріаломісткість виготовлення із застосуванням швелерних зовнішніх напрямних стійок і обв'язувальних поясів з їх використанням лише для утримання дзвони вертикально, тоді як для запобігання перевищення тиску газу в дзвоні і витікання рідини з резервуара при його максимальному підйомі Наобходимо додатково виготовляти спеціальне запобіжне улаштування.

Разом з тим за своєю технічної сутності і досягається результату мокрий газгольдер за заявкою ФРН №2916699 найбільш близький до винаходу.

Метою даного винаходу є усунення наведених вище недоліків відомого мокрого газгольдера за заявкою ФРН №2916699 та створення такого мокрого газгольдера змінної ємності, в якому при найменшій потреби в незамерзаючої взимку рідини для гідрозатвори було б спрощення його конструкції при істотному зниженні витрат матеріалу на виготовлення газгольдера із забезпеченням гарантованого недопущення перевищення тиску газу в дзвоні вище встановленого при максимально допустимому підйомі дзвони і виключення витікання рідини з резервуара.

Поставлена ​​мета досягається винаходом тим, що в нижній частині бічної стінки дзвони виконані отвори, що повідомляють Подколокольном простір з атмосферою при максимально допустимому підйомі дзвони, а центруючі в резервуарі дзвін ролики встановлені знизу у його заснування і зверху, на зовнішній стінці резервуара встановлені взаємодіють з дзвоном напрямні ролики, що утримують дзвін при його підйомі і опусканні вертикально, тоді як до основи дзвони приєднані вантажі, маса яких обумовлює величину тиску газу і підйом дзвони.

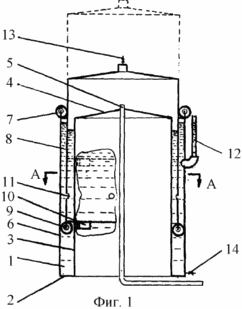

На кресленнях схематично показано пристрій пропонованого винаходом мокрого газгольдера змінної ємності, де на фіг.1 наведено загальний вигляд газгольдера в розрізі з заповненим рідиною резервуаром, на Фіг.2 - вид по А-А на Фиг.1, на Фіг.3 - показаний приклад використання пропонованого винаходом мокрого газгольдера змінної ємності в складі обладнання малої біогумусногазовой установки в поєднанні з метантенки та з газовою плитою.

МОКРИЙ газгольдерів ЗМІННОЮ ЄМКОСТІ
МОКРИЙ газгольдерів ЗМІННОЮ ЄМКОСТІ

Показаний на Фиг.1 і 2 в розрізі газгольдер складається з коаксіального двостінного резервуара 1 з кільцевим днищем 2, внутрішньої стінки 3, на якій зверху виконаний конусний купол 4 з проходить через нього газовою трубою 5. На зовнішній стінці 6 резервуара 1 виконані напрямні ролики 7 , а в заповненому рідиною міжстінному просторі резервуара 1 розміщений вертикально переміщуваний вгору і вниз дзвін 8, знизу якого встановлені центруючі дзвін 8 в резервуарі 1 ролики 9 і вантажі 10. у нижній частині дзвони 8 виконані отвори 11, повідомляють Подколокольном простір з атмосферою при максимальному підйому дзвони, а на зовнішній стінці резервуара 1 встановлена ​​оглядова скляні трубка 12 контролю рівня рідини в резервуарі 1. Зверху дзвони 8 встановлений вентиль 13 спорожнення дзвони 8 від біогазу, а знизу резервуара 1 виконаний вентиль 14 спорожнення резервуара 1 від рідини.

Налаштування величини робочого тиску біогазу під дзвоном 8 газгольдера, відповідно до певних умов роботи і його місткості, здійснюють при його виготовленні згідно СНиП від 1,5 до 2,5 кПа / 150-250 мм вод. ст. / с урахуванням маси дзвони 8 і приєднуються до нього вантажів 10. Експлуатація газгольдера повинна проводиться з відповідно до "Правил безпеки в газовому господарстві" Держгіртехнагляду.

Використання пропонованого винаходом мокрого газгольдера змінної ємності в роботі здійснюється наступним чином.

Наведений на Фиг.1 газгольдер в зборі рекомендується встановлювати в пожаробезопасном місці під продувається захищає газгольдер від атмосферних опадів навісом з огорожею навколо газгольдера на відстані не менше одного метра з закривається дверцятами.

Належним чином встановлений газгольдер до його приєднання до газопроводу від метантенка до газової плити, як показано на Фіг.8, або до інших споживачів біогазу наповнюють водою / при експлуатації тільки в теплі періоди року / або незамерзаючої рідини типу "Тосол" / при цілорічному або тільки зимової експлуатації /, заповнюючи резервуар 1 при відкритому вентилі 13 і закритому вентилі 14 не до його повного наповнення на 10-20 см, що забезпечить встановлення тиску біогазу в дзвоні 8 від 100 до 250 мм вод. стовпа без переливу рідини, контролюючи рівень рідини в резервуарі 1 по оглядового трубці 12. Після затоки рідини в резервуар 1 вентиль 13 закривають і газгольдер його газовою трубою 5 з'єднують з газопроводом від метантенка до газової плити згідно з прикладом виконання малої біогумусногазовой установки, показаної на Фіг. 3.

Пропонований винаходом мокрий газгольдер змінної ємності, призначений для використання в складі обладнання малих біогазових і біогумусногазових установок для сільських жителів і дачників з продуктивністю від 1-2 до 10-15 кубометрів біогазу на добу, рекомендується виготовляти з об'ємом його дзвони 8 на 1, 3, 5, 8, 12 і 15 кубометрів ємності.

ФОРМУЛА ВИНАХОДУ

1. Мокрий газгольдер змінної ємності, що включає кільцевої коаксіальний двостінний резервуар для рідини, над внутрішньою стінкою якого виконано купольне покриття з введеною в нього газопідвідної трубою, а в просторі між стінками резервуара в рідині розміщений вертикально вгору і вниз переміщуваний під тиском зберігається газу дзвін з центрирующими його роликами, що відрізняється тим, що в нижній частині бічної стінки дзвони виконані отвори, що повідомляють Подколокольном простір з атмосферою при максимально допустимому підйомі дзвони.

2. Мокрий газгольдер змінної ємності по п.1, що відрізняється тим, що центрують в резервуарі дзвін ролики встановлені знизу у його заснування, а зверху, на зовнішній стінці резервуара, встановлені взаємодіють з дзвоном напрямні ролики, що утримують дзвін при його підйомі і опусканні вертикально.

3. Мокрий газгольдер змінної ємності по п.1, що відрізняється тим, що до основи дзвони приєднані вантажі, маса яких обумовлює величину тиску газу і підйом дзвони.

Версія для друку
Дата публікації 28.03.2007гг
