ВИНАХІД
Патент Російської Федерації RU2163750

СПОСІБ ПОСЛІДОВНОГО пофазні анаеробного зброджування розрідження ОРГАНІЧНИХ ВІДХОДІВ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ

Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш., Д.112 / 1-4, кв.930, Андрюхіна Т.Я.
Дата початку дії патенту: 1999.08.02

Винахід відноситься до сільського господарства і може бути використано при приготуванні високоякісних стерильних органічних добрив з різних органічних відходів. У зовнішнє камеру метантенка подають розріджені органічні відходи і здійснюють послідовне анаеробне зброджування в зовнішній і внутрішній камерах. Зброжує масу підігрівають і перемішують, зброджених осад виводять з метантенка, а з його зовнішньої і внутрішньої камер відбирають біогаз, який змішують в інжекторі зі сбраживаемой в метантенке масою. До введення в інжектор зброжує масу підігрівають, а нагріту газожидкостную суміш вводять у внутрішню камеру метантенка. У метантенке для здійснення способу новим є те, що патрубок відведення біогазу з зовнішньої камери з'єднаний з інжектором, який через взаємодіє з нагрівачем теплообмінник об'єднаний з насосом забору сбраживаемой маси з метантенка. Патрубок змішувальної камери інжектора з'єднаний з напірним трубопроводом нагрітої газорідинної суміші, введеним в метантенк. Використання винаходу дозволяє підвищити ефективність анаеробного зброджування, поліпшити якість і калорійність біогазу.

ОПИС ВИНАХОДИ

Винахід відноситься до області каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах, в фермерських господарствах, індивідуальних садибах сільських жителів і на садово-городніх ділянках для приготування високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив і пального біогазу з гною, посліду, фекалій, боенских відходів, різних рослинних відходів, непридатних до вживання пошкоджених плодів і корнеклубнеплодов.

Відомі спосіб анаеробного зброджування осаду стічних вод і здійснює його пристрій у вигляді коаксіального метантенка по а.с. СРСР N 552308, згідно з якими сирої осад вводять всередину коаксіальної перегородки метантенка, що є центральною внутрішньою камерою анаеробного зброджування, забезпеченою мішалкою. В основному зброджених у внутрішній камері метантенка осад виводиться з під не доходить до дна метантенка коаксіальної перегородки в зовнішню камеру, утворену стінкою резервуара метантенка і коаксіальної перегородкою, де при завершенні анаеробного досбражіванія надходить в неї з внутрішньої центральної камери маса розділяється на окремо видаляються з неї мулову воду і ущільнений зброджених осад. Виділяється з сбраживаемой в зовнішній і внутрішній камерах маси біогаз відводиться з них через відокремлені патрубки.

Недоліками відомого способу і пристрою його здійснення є те, що зброджування здійснюють в центральній камері коаксіального метантенка, де вводиться в цю камеру свіжий насичений органічними речовинами сирої осад змішують з усією сбраживаемой масою, об'єднуючи при цьому різні фази анаеробного зброджування - гідролізу, ферментації, ацетатогенной і метаногенной фаз - воєдино, усредняя фазні значення pH і змішуючи переважні фазні симбіози мікроорганізмів, що уповільнює процес зброджування і знижує продуктивність.

Наведені недоліки відомого способу не дозволяє використовувати його для анаеробного зброджування розріджених органічних відходів сільськогосподарського виробництва, насичених трудносбражіваемимі і легко спливають рослинними матеріалами.

Конструктивне виконання відомого по а.с. N 552308 метантенка з коаксіально закріплений всередині його резервуара концентричній перегородкою має той недолік, що він не забезпечує можливість здійснення пофазного анаеробного зброджування органічних відходів, а подає сирої осад трубопровід, встановлений усередині центральної загальної камери зброджування, виключає можливість здійснити пофазні зброджування без конструктивних змін метантенка.

Відомі й інші спосіб анаеробного зброджування розріджених органічних відходів і пристрій для його здійснення за патентом РФ 2073401, згідно з якими зброджування розріджених органічних відходів здійснюють послідовно пофазно в зовнішній і внутрішній камерах коаксіального метантенка з перемішуванням зброджуються відходів у зовнішній камері шляхом подачі в неї свіжих розріджених органічних відходів , тоді як пристрій для здійснення способу, що містить резервуар, що виконується різної форми в плані з конічними або пірамідальними днищем і куполом з прикріпленою до купола що не доходить до днища концентрической перегородкою, що утворює внутрішню і зовнішню камери з введенням в останню патрубка підведення розріджених органічних відходів. Відведення біогазу з внутрішньої і зовнішньої камер проводиться через відокремлені патрубки над обома камерами.

Недоліком цього відомого способу анаеробного зброджування розріджених органічних відходів, що виконується в пристрої для його здійснення, є те, що виводяться з внутрішньої і зовнішньої камер через відокремлені патрубки біогази істотно відрізняються один від одного за своїм складом і калорійності, що не дозволяє раціонально використовувати відводиться з зовнішньої камери біогаз відокремлено через малого змісту в його складі метану і підвищеного вмісту вуглекислоти з сірководнем, низьку калорійність, тоді як змішування біогазу з обох камер істотно знижує якість і калорійність суміші. Недоліком є ​​і те, що перемішування і підігрів сбраживаемой маси здійснюються порізно.

Разом з тим за своєю технічної сутності і досягається результату відомі по патенту РФ N 2073401 спосіб і пристрій для його здійснення є найбільш близькими до винаходу.

Завданням цього винаходу є створення такого способу і пристрою для його здійснення, яке усувало б наведені вище недоліки способу і пристрою для його здійснення і забезпечило б підвищення ефективності анаеробного зброджування, поліпшення якості та калорійності біогазу.

Згідно винаходу поставлена ​​задача у виконанні способу досягається тим, що спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, перемішування і підігрів сбраживаемой маси, висновок з метантенка збродженого осаду і відбір біогазу з зовнішньої і внутрішньої камер метантенка, виконують так, що відводиться з зовнішньої камери метантенка біогаз змішують в інжекторі зі сбраживаемой в метантенке масою, яку до введення її в інжектор підігрівають, а нагріту газожидкостную суміш вводять у внутрішню камеру метантенка, тоді як введену у внутрішню камеру метантенка нагріту газожидкостную суміш розподіляють по внутрішній камері метантенка окремими розосередженими потоками, переважно розміщеними у днища метантенка.

Досягається поставлена ​​задача і новим конструктивним виготовленням пристрою для здійснення наведеного вище нового способу послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського та комунального господарства, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до дна резервуара циліндричної або конічної концентричній перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення збродженого осаду, засіб перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, яке виконують так, що патрубок відведення біогазу з зовнішньої камери метантенка з'єднаний газопроводом з всмоктуючим патрубком інжектора, до напірного патрубка якого приєднаний теплообмінник, який взаємодіє з нагрівачем і насосом, сполученим своїм всмоктуючим патрубком з введенням в метантенк трубопроводом , а патрубок змішувальної камери інжектора з'єднаний з напірним трубопроводом нагрітої газорідинної суміші, введеним в метантенк, де у його днища всередині метантенка з'єднаний з встановленим над днищем рассредоточітелем потоку. Вирішується поставлена ​​задача і тим, що в якості нагрівача встановлено працюючий на біогазі опалювальний газовий апарат з водяним контуром, забезпечений автоматичним регулятором температури нагріву води.

Поставлена ​​задача досягається і тим виконанням пристрою, що всмоктує газопровід інжектора двома паралельно відокремленими газопроводами з'єднаний з газопроводом відведення біогазу з патрубка внутрішньої камери метантенка в газгольдер або в інший регулятор постійного тиску біоагаза у внутрішній камері метантенка, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з зовнішньої камери метантенка в газопровід відведення біогазу з внутрішньої його камери, а в другій паралельно відокремлений газопровід вбудований редукційний клапан подачі біогазу з газопроводу його відводу з внутрішньої камери в зовнішню камеру метантенка при утворенні в ній вакууму.

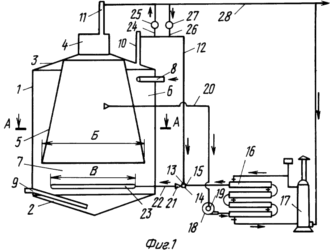

На кресленнях схематично наведено пристрій коаксіального метантенка, де на фіг. 1 показаний його загальний вигляд в розрізі з приєднаними до нього і вбудованими в нього газопроводами, редукційними клапанами, інжектором, насосом, теплообмінником, нагрівачем, трубопроводами і рассредоточітелем потоку, а на фіг. 2 показаний вид по А-А на фіг. 1 при круглій формі виконання резервуара метантенка в плані / при інших формах виконання резервуара метантенка в плані рассредоточітель потоку нагрітої газорідинної суміші встановлюють в центральній частині днища резервуара аналогічно як і при круглій формі його виконання з виконанням, що розмір Б більше розміру В /.

Коаксіальний метантенк / фіг. 1 і 2 / представляє собою герметичний / в даному виконанні - циліндричний / резервуар 1 з конічними днищем 2 і купольним покриттям 3 з газосборником 4, знизу під яким до нього приєднана не доходить до днища 2 резервуара 1 концентрическая у вигляді усіченого конуса перегородка 5, однакова за своєю формою в плані з формою резервуара 1 в плані і звернена своєю підставою Б до днища 2. Концентрична перегородка 5 поділяє резервуар 1 на зовнішню 6 і внутрішню 7 камери, в яких розміщені патрубки підведення розріджених відходів 8 і відведення збродженого осаду 9. з різноспрямованого трійника на кінці патрубка 8 забезпечується перемішування сбраживаемой маси у зовнішній камері 6 струменевим напором подаються розріджених відходів з трійника патрубка 8. Над зовнішньої 6 і внутрішньої 7 камерами виконані патрубки 10 і 11 відводу з них біогазу, тоді як патрубок 10 відведення біогазу з зовнішньої камери 6 метантенка з'єднаний газопроводом 12 з всмоктуючим патрубком 13 інжектора 14, до напірного патрубка 15 якого приєднаний теплообмінник 16 з нагрівачем 17 і насосом 18. Всмоктуючий патрубок 19 насоса 18 з'єднаний з трубопроводом 20 забору сбраживаемой маси з метантенка, тоді як патрубок змішувальної камери 21 інжектора 14 з'єднаний напірним трубопроводом 22 нагрітої газорідинної суміші з введенням в метантенк і до встановленим над його днищем 2 рассредоточітелем потоку 23.

Для забезпечення широкого діапазону регулювання заданих величин надлишкового тиску біогазу та його вакууму у зовнішній камері 6 - всмоктуючий газопровід 12 інжектора 14 двома відокремленими паралельними газопроводами 24 і 26 з'єднаний з газопроводом 28. При цьому в газопровід 24 вбудований редукційний клапан 25 скидання надлишкового тиску біогазу з зовнішньої камери 6 метантенка в газопровід 28 відведення біогазу з внутрішньої його камери 7, а в газопровід 26 вбудований редукційний клапан 27 подачі біогазу з газопроводу 28 в зовнішню камеру 6 метантенка при утворенні в ній вакууму.

З метою недопущення надходження біогазу з рассредоточітеля потоку нагрітої газорідинної суміші 23 в зовнішню камеру 6 розмір зовнішнього його габариту В виконаний менш розміру Б підстави конічної концентричній перегородки 5, що забезпечує більш повне використання худого біогазу нагрітої газорідинної суміші метаноутворюючих мікроорганізмами.

Інші трубопроводи / для контролю рівня і переливу та ін. /, Як і пристрій теплоізоляції метантенка, установка приладу КИПА - на кресленнях не показані, т. К. Їх виконання можливе у багатьох варіантах. Відповідно до вимог СНиП тиск біоагаза у внутрішній камері 7 метантенка встановлюється в межах 1,5-2,5 кПа / 150-250 мм вод. стовпа /.

Послідовне пофазні анаеробне зброджування розріджених органічних відходів сільського та комунального господарств в запропонованому коаксіальному метантенке виконують наступним чином.

Свіжі розріджені і переважно попередньо подрібнені органічні відходи вологістю 93 ± 4% по трубопроводу 8 під напором вводять в міжстінний зовнішню камеру 6, де струменями різноспрямованих з трійника патрубка 8 потоків вводяться відходи змішують з содержимой в камері 6 сбраживаемой масою. Завантаження метантенка розчиненими органічними відходами може проводитися як безперервно постійно, так і періодично циклічно один або кілька разів на добу. При завантаженні метантенка менш щільні трудносбражіваемие целюлоза, легнін, жир і білки, що містять легкі включення, спливають вгору, будучи до цього переміщені потоками струменів з вмістом камери 6 і засіяні з активним симбіозом розщеплюють / гидролизующих / мікроорганізмів, що забезпечують в першій фазі анаеробного зброджування руйнування складних з'єднань в більш прості з утворенням з них у другій фазі зброджування більш щільних кислот і амінокислот, що мають pH менше 7,2 і опускаються вниз по камері 6 в камеру 7, де pH більше 7,2 і де наступні ацетогенную і метаногенів фази анаеробного зброджування завершують .

Утворений в міжстінній камері 6 малокалорійний біогаз виводять з неї по патрубку 10, а більш калорійний біогаз, що утворюється в камері 7, виводять з метантенка по патрубку 11.

Постійне надходження нагрітої газорідинної суміші з рассредоточітеля потоку 23 у днища 2 камери 7 забезпечує одночасне поєднане газорідинної перемішування при нагріванні сбраживаемой маси з вливати в камеру 7 з камери 6 більш щільного потоку кислот і амінокислот, раскисляют висхідними розосередженими нагрітими газорідинними потоками сбраживаемой маси в камері 7. рясне надходження біогазу з газожидкостной сумішшю з рассредоточітеля потоку 23 спільно з біогазом, який виробляють метаноутворюючих мікроорганізми в камері 7, забезпечує біля основи газосборника 4 постійно "киплячу" поверхню сбраживаемой в метантенке маси, перешкоджаючи тим самим утворенню щільної кірки, тоді як при підйомі біогазу від днища 2 до основи газосборника 4 здійснюється досбражіваніе легких частинок маси і поглинання з худого біогазу з камери 6 вуглекислоти і сірководню на формування симбіозу мікроорганізмів, які здійснюють анаеробне зброджування в метантенке. Поєднане газорідинної перемішування сбраживаемой маси з її одночасним підігрівом до встановлюваної автоматично температури в одному потоці, що істотно спрощує і здешевлює експлуатаційне обслуговування метантенка, активізує і прискорює процес анаеробного зброджування зі збільшенням виходу біогазу і підвищує% вміст в його складі метану при зниженні вуглекислоти і сірководню.

Залежно від поставлених режимів роботи метантенка, обумовлених вологістю сбраживаемой маси, періодичністю та дозою завантаження відходів і їх складом, температурою зброджування і іншими факторами, тиск виробляється в камері 6 біогазу змінюється, тоді як тиск біогазу в камері 7 постійно і регулюється газгольдером або іншими пристроями в межах норм СНіП. При роботі насоса 18 зброжує в камері 7 маса засмоктується трубопроводом 20 і під тиском через теплообмінник 16 подається в інжектор 14, який через газопровід 12 і патрубок 10 засмоктує біогаз з камери 6. Утворена в камері змішувача 20 інжектора 14 підігріта газожидкостная суміш по трубопроводу 22 подається під напором в рассредоточітель потоку 23, який може бути виконаний в тому числі і у вигляді закільцьованої системи перфорованих трубопроводів. З отворів рассредоточітеля потоку 23 газожидкостная суміш окремими малими струминними потоками вводиться у внутрішню камеру 7, піднімається вгору і змішується з вмістом камери 7 і вливається в неї масою з камери 6.

При аварійному чи будь-якому іншому вимушене припинення роботи насоса 18 з інжектором 14, а і при спонтанному рясному газоутворення в камері 6 тиск біогазу в камері 6 може перевищити 2,0 кПа / 200 мм вод. стовпа /, що зумовить автоматичне спрацьовування редукційного клапана 25, і біогаз з камери 6 надійде в газопровід 28 і далі через газгольдер до споживача / в газопроводі 28, як і у внутрішній камері 7 метантенка, тиск біогазу підтримується газгольдером на рівні 2,0 кПа / .

При утворенні в камері 6 вакууму більше 2,0 кПа автоматично спрацьовує редукційний клапан 27, і біогаз з газопроводу 28 по газопроводу 26 надійде в камеру 6 і по газопроводу 12 буде відсмоктувати інжектором 14.

Залежно від видів, кількості і якості відходів, дози і періодичності їх завантаження в метантенк, температури зброджування і інших чинників в призначенні режиму роботи метантенка регулювальна величина тиску спрацювання редукційних клапанів 25 і 27 може змінюватися.

Підтримка встановлюється температури зброджування органічної маси в метантенке незалежно від температури зовнішнього середовища в різні періоди року забезпечується автоматично тим, що в трубопроводі введення сбраживаемой маси від насоса 18 в теплообмінник 16 встановлений / на кресленні не показаний / датчик температури, який взаємодіє з терморегулятором автоматичного регулювання температури води нагрівача 17, що забезпечує необхідний підігрів сбраживаемой маси в теплообміннику 16 до її введення в метантек через інжектор 14.

Запропонований спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського господарства і комунальних стоків, що передбачає спільне гідравлічне рідинне і газове перемішування сбраживаемой маси одночасно з її підігрівом в коаксіальному метантенке в поєднанні з відсмоктуванням біогазу з його зовнішньої камери, може бути здійснений в діапазоні температур від 12 до 60 ^{o C,} вибір оптимальної з яких обумовлюється конкретними умовами.

Експериментальна перевірка запропонованого способу і метантенка для його здійснення, проведена стосовно анаеробного зброджування посліду курей, гною великої рогатої худоби і свиней, показала високу ефективність процесу, спростила його управління.

ФОРМУЛА ВИНАХОДУ

1. Спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, висновок метантенка збродженого осаду і відбір біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що відбирається з зовнішньої камери метантенка біогаз змішують в інжекторі зі сбраживаемой в метантенке масою, яку до введення її в інжектор підігрівають, а нагріту газожидкостную суміш вводять у внутрішню камеру метантенка.

2. Спосіб за п.1, що відрізняється тим, що введену у внутрішню камеру метантенка нагріту газожидкостную суміш розподіляють по внутрішній камері метантенка окремими розосередженими струминними потоками, переважно розміщеними у днища метантенка.

3. Пристрій для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній, конічної або циліндричної перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення зброджених опадів, засоби перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що патрубок відведення біогазу з зовнішньої камери метантенка з'єднаний газопроводом з всмоктуючим патрубком інжектора, до напірного патрубка якого приєднаний теплообмінник, який взаємодіє з нагрівачем і насосом, сполученим своїм всмоктуючим патрубком з введенням в метантенк трубопроводом, а патрубок змішувальної камери інжектора з'єднаний з напірним трубопроводом нагрітої газорідинної суміші, введеним в метантенк.

4. Пристрій за п.3, що відрізняється тим, що напірний трубопровід подачі нагрітої газорідинної суміші в метантенк з'єднаний у його днища всередині метантенка з встановленим над днищем рассредоточітелем потоку.

5. Пристрій за п.3, що відрізняється тим, що в якості нагрівача встановлено працюючий на біогазі опалювальний газовий апарат з водяним контуром, забезпечений автоматичним регулятором температури нагріву води.

6. Пристрій за п.3, що відрізняється тим, що всмоктує газопровід інжектора двома паралельно відокремленими газопроводами з'єднаний з газопроводом відведення біогазу з патрубка внутрішньої камери метантенка в газгольдер або в інший регулятор постійного тиску біогазу у внутрішній камері метантенка, в один з яких вбудований редукційний клапан скидання надлишкового тиску біогазу з зовнішньої камери метантенка в газопровід відведення біогазу з внутрішньої його камери, а в другій паралельно відокремлений газопровід вбудований редукційний клапан подачі біогазу з газопроводу його відводу з внутрішньої камери в зовнішню камеру метантенка при утворенні в ній вакууму.
