ВИНАХІД
Патент Російської Федерації RU2236106
СПОСІБ ПОСЛІДОВНОГО пофазні анаеробного зброджування розрідження ОРГАНІЧНИХ ВІДХОДІВ І ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ
Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш., 112 / 1-4, кв.930, Т.Я. Андрюхіна
Дата початку дії патенту: 2003.03.27
Винахід відноситься до сільського господарства і може бути використано на тваринницьких і птахівницьких фермах для вироблення з гною, посліду, різних рослинних відходів пального біогазу на енергетичні цілі і для приготування високоякісних органічних добрив. Спосіб включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, виведення її з метантенка і відбір біогазу. Введені в зовнішню камеру метантенка в складі розріджених органічних відходів більш щільні і трудносбражіваемие осаждающиеся речовини утримують у зовнішній камері до більш повного їх гідролізу розщеплення в кислому середовищі першої фази зброджування з надходженням продуктів їх розпаду у внутрішню камеру в лужне середовище другої фази зброджування. Для здійснення способу запропоновано пристрій, новим в якому є те, що у зовнішній камері метантенка виконано утримує осаждающиеся щільні трудносбражівающіеся органічні речовини кільцевої поріг у вигляді усіченого конуса типу лотка з горизонтальним верхом і нахиленим підставою для зручності видалення осаду з струменевих насадок кільцевої труби над лотковим порогом з підключенням труби змиву до насоса, перемішують зброжує масу. Винахід дозволяє забезпечити більш повний розпад щільної трудносбражіваемой осаджувати розчиненої органіки при збільшенні кількості і підвищення калорійності виробленого біогазу.
ОПИС ВИНАХОДИ
Винахід відноситься до каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах для вироблення з гною, посліду, різних рослинних відходів пального біогазу на енергетичні цілі і для приготування високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив .
Відомі спосіб анаеробного зброджування осаду стічних вод і здійснює його пристрій у вигляді коаксіального метантенка по а.с. СРСР №552308, згідно з якими сирої осад вводять всередину коаксіальної перегородки метантенка, що є центральною внутрішньою камерою анаеробного зброжує, забезпеченою мішалкою. В основному зброджених у внутрішній камері метантенка осад виводиться з під не доходить до дна метантенка коаксіальної перегородки в зовнішню камеру, утворену стінкою резервуара метантенка і коаксіальної перегородкою, де при завершенні анаеробного досбражіванія надходить в неї з внутрішньої центральної камери маса розділяється на окремо видаляються з неї мулову воду і ущільнений зброджених осад. Виділяється з сбраживаемой в зовнішній і внутрішній камерах біогаз відводиться з них через відокремлені патрубки.
Недоліками відомого способу і пристрою його здійснення є те, що зброджування здійснюють в центральній камері коаксіального метантенка, де вводиться в цю камеру свіжий насичений органічними речовинами сирої осад змішують з усією сбраживаемой масою, об'єднуючи при цьому різні фази анаеробного зброджування - гідролізу, ферментації, ацетатогенной і метаногенной фаз - воєдино, усредняя фазні значення рН і змішуючи переважні фазні симбіози мікроорганізмів, що уповільнює процес зброджування і знижує продуктивність.
Наведені недоліки відомого способу не дозволяють використовувати його для анаеробного зброджування різноманітних розріджених органічних відходів сільськогосподарського виробництва, насичених трудносбражіваемимі як і легко спливає, так і в облогу рослинними матеріалами різної щільності.
Конструктивне виконання відомого по а.с. №552308 метантенка з коаксіально закріпленій всередині його резервуара концентричній перегородкою має той недолік, що він не забезпечує можливість здійснення пофазного анаеробного зброджування органічних відходів, а подає сирої осад трубопровід, встановлений усередині центральної загальної камери зброджування, виключає можливість здійснити пофазні анаеробне зброджування без конструктивних змін метантенка .
Відомі й інші способи анаеробного зброджування розріджених органічних відходів послідовно пофазно і пристрій для його здійснення за патентом РФ №2163750, згідно з якими зброджування включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, висновок з метантенка збродженого осаду і відбір біогазу з зовнішньої і внутрішньої камер, тоді як пристрій для здійснення способу, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній конічної або циліндричної перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення сброженной маси, засоби перемішування і підігріву сбраживаемой маси і патрубки відведення біогазу з зовнішньої і внутрішньої камер.
Недоліком цього відомого способу послідовного пофазного анаеробного зброджування розріджених органічних відходів, що виконується в пристрої для його здійснення, є те, що з вводяться в зовнішню камеру метантенка в складі розріджених органічних відходів трудносбражіваемих речовин, що містять в своєму складі клітковину, лігнін, целюлозу, геміцелюлози та інші складні елементи і мають підвищену щільність, - мимовільно під впливом гравітації осідають найбільш щільні відходи безпосередньо у внутрішню камеру без належної їх розщеплює / гідроліз / обробці в кислому середовищі першої фази анаеробного зброджування, сприяючи тим самим утворенню у внутрішній камері утворення пасивного розклалися осаду органічної речовини знижуючи при цьому вироблення біогазу.
Конструктивне виконання пристрою за патентом РФ №2163750 не дозволяє без його зміни усунути наведені вище недоліки.
Разом з тим за своєю технічної сутності і досягається результату відомі по патенту РФ №2163750 спосіб і пристрій для його здійснення є найбільш близькими до винаходу.
Завданням цього винаходу є створення такого способу і пристрою для його здійснення, яке усувало б наведені вище недоліки способу і пристрою для його здійснення і забезпечило б підвищення ефективності анаеробного зброджування, сприяло б більш повного розпаду трудносбражіваемой органіки з отриманням з неї найбільшою вироблення біогазу.
Згідно винаходу поставлена задача у виконанні способу досягається тим, що вводяться в зовнішню камеру метантенка в складі розріджених органічних відходів більш щільні і трудносбражіваемие осаждающиеся органічні речовини утримують у зовнішній камері до більш повного їх гідролізу розщеплення в кислому середовищі першої фази анаеробного зброджування з подальшим надходженням продуктів їх розпаду у внутрішню камеру метантенка з виробленням з них в лужному середовищі другої фази анаеробно-зброджування пального біогазу, тоді як утримувані у зовнішній камері метантенка нерозщеплюваних речовини, введені в зовнішню камеру метантенка в складі розріджених органічних відходів, періодично по мірі накопичення видаляють з місця їх утримання у зовнішній камері зовні, а для перемішування і регулювання задається кислотного режиму сбраживаемой маси у внутрішній камері метантенка застосовують кислу рідку фазу сбраживаемой маси у зовнішній камері або лужну рідку фазу сбраживаемой маси у внутрішній камері.
Досягається поставлена задача і новим конструктивним виготовленням пристрою для здійснення наведеного вище нового способу послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського та комунального господарства, що містить виготовляється з різних матеріалів резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній конічної або циліндричної перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення зброджених опадів, засоби перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, - тим, що у зовнішній камері метантенка виконано кільцевої поріг, приєднаний зовнішньої своєї стороною до стінки резервуара, а внутрішня його сторона відстоїть з зазором від поверхні концентрической конічної перегородки при тому, що кільцевої поріг виконаний у вигляді усіченого конуса з вниз спрямованим підставою і встановлений похило до горизонтальної площини в бік приєднаного до порогу вивантажного патрубка з пробовідбірником і засувками, тоді як над кільцевим порогом виконано пристосування для видалення з кільцевого порога осідає в ньому осаду з неразлагающихся відходів у вигляді забезпеченою змивними насадками кільцевої труби, з'єднаної патрубком із засувкою з напірним трубопроводом насоса, а у зовнішній і у внутрішній камерах метантенка виконані відокремлені один від одного патрубки забору сбраживаемой в них масою, забезпечені засувками і з'єднаними з всмоктуючим патрубком насоса.

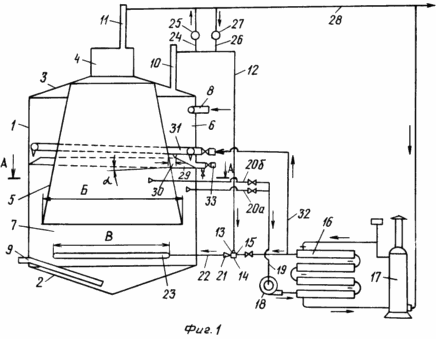

На кресленнях схематично наведено пристрій коаксіального метантенка, де на фіг.1 показаний його загальний вигляд в розрізі з приєднаними до нього і вбудованими в нього газопроводами, редукційними клапанами, інжектором, насосом, теплообмінником, нагрівачем, трубопроводами, кільцевим порогом у вигляді усіченого конуса з вниз спрямованим і похило встановленим підставою до горизонтальної площини з вивантажним патрубком з пробовідбірником і засувками, пристосуванням для видалення з кільцевого порога осів осаду у вигляді кільцевої труби зі змивними насадками і патрубком із засувкою, приєднаної до напірного трубопроводу насоса, рассредоточітелем потоку, а на фіг.2 показаний вид по А-А на фіг.1 при круглій формі виконання резервуара метантенка в плані.
 |
 |
Коаксіальний метантенк фіг.1 і 2 / представляє собою герметичний / в даному виконанні - циліндричний / резервуар 1 з конічними днищем 2 і купольним покриттям 3 з газосборником 4, знизу під яким до нього приєднана не доходить до днища 2 резервуара 1 концентрическая у вигляді усіченого конуса перегородка 5, однакова за своєю формою в плані з формою резервуара 1 в плані і звернена своєю підставою "Б" до днища 2. Концентрична перегородка 5 поділяє резервуар 1 на зовнішню 6 і внутрішню 7 камери, в яких розміщені патрубки підведення розріджених відходів 8 і відведення збродженого осаду 9. з різноспрямованого трійника на кінці патрубка 8, встановлюваного впритул до стінки резервуара 1, забезпечується як ефективне перемішування сбраживаемой маси у зовнішній камері 6 струменевим напором подаються розріджених відходів з трійника патрубка 8, так і найбільш повне осадження щільних органічних трудносбражіваемих включень в складі подаються розріджених відходів безпосередньо на пристінну частина кільцевого порога 29. Над зовнішньої 6 і внутрішньої 7 камерами виконані патрубки 10 і 11 відводу з них біогазу, тоді як патрубок 10 відведення біогазу з зовнішньої камери 6 метантенка з'єднаний газопроводом 12 з всмоктуючим патрубком 13 інжектора 14, до напірного патрубка якого 15 приєднаний теплообмінник 16 з нагрівачем 17 і насосом 18. Всмоктуючий 19 патрубок насоса 18 з'єднаний з трубопроводами забору сбраживаемой маси з зовнішньої камери 6 метантенка - трубопроводом 20а і з внутрішньої камери 7 метантенка - трубопроводом 20б, забезпечених засувками відкриваються порізно або спільно , тоді як патрубок змішувальної камери 21 інжектора 14 з'єднаний напірним 22 трубопроводом нагрітої газорідинної суміші з введенням в метантенк і встановленим над його днищем 2 рассредоточітелем потоку 23.
Для забезпечення широкого діапазону регулювання заданих величин надлишкового тиску біогазу та його вакууму у зовнішній камері 6 - всмоктуючий газопровід 12 інжектора 14 двома відокремленими паралельними газопроводами 24 і 26 з'єднаний з газопроводом 28. При цьому в газопровід 24 вбудований редукційний клапан 25 скидання надлишкового тиску біогазу з зовнішньої камери 6 метантенка в газопровід 28 відведення біогазу з внутрішньої його камери 7, а в газопровід 26 вбудований редукційний клапан 27 подачі біогазу з газопроводу 28 в зовнішню камеру 6 метантенка при утворенні в ній вакууму.
У зовнішній камері 6 метантенка до стінки резервуара зовнішньої своєї стороною приєднаний кільцевої поріг 29, виконаний у вигляді усіченого конуса з вниз спрямованим підставою, нахиленим у бік його вивантажного патрубка з пробовідбірником і засувками, тоді як верхня поверхня встановлена в горизонтальній площині. Установка підстави конічної кільцевого порога 29 на кут "a" може бути забезпечена виконанням відповідного скоса підстави при відокремленому виготовленні конічного кільцевого порога 29 до його закріплення на стінці резервуара, а розмір кільцевого зазору 30 передбачає вільне перетікання сбраживаемой маси з зовнішньої камери 6 у внутрішню 7 . Над кільцевим порогом 29 встановлена кільцева труба змиву осаду з насадками 31 патрубком і засувкою, приєднаної до напірного трубопроводу 32 насоса 18 після теплообмінника 16. до кільцевому порогу 29 приєднаний вивантажний патрубок осаду у поза 33, забезпечений пристроєм для відбирання проб і засувками.
З метою недопущення надходження біогазу з рассредоточітеля потоку нагрітої газорідинної суміші 23 в зовнішню камеру 6 розмір його зовнішнього габариту "В" виконаний менш розміру "Б" підстави конічної концентричній перегородки 5, що забезпечує більш повне використання худого біогазу нагрітої газорідинної суміші метаноутворюючих мікроорганізмами.
Інші трубопроводи / для контролю рівня і переливу та ін. /, Як і пристрій теплоізоляції метантенка, установка приладів КИПА - на кресленнях не показані, тому що їх виконання можливе у багатьох варіантах. Відповідно до вимог СНиП тиск біогазу у внутрішній камері 7 метантенка встановлюється в межах 1,5-2,5 кПа / 150-250 мм вод. стовпа /.
Послідовне пофазні анаеробне зброджування розріджених органічних відходів сільського та комунального господарств в запропонованому коаксіальному метантенке виконують наступними чином.
Свіжі розріджені і переважно попередньо подрібнені органічні відходи вологістю 93 ± 4%, включаючи щільний трудносбражіваемую органіку, по трубопроводу 8 через його наближений до стінки резервуара зсередини трійник під напором вводять в міжстінний камеру 6, де різноспрямованими з трійника патрубка 8 струменями вводиться потоку змішують з содержимой в камері 6 сбраживаемой масою. Менш щільна органіка спливає в верхню частину камери 6, де піддається в кислому середовищі першої фази анаеробного зброджування активним симбіозом / гидролизующих / мікроорганізмів розщепленню з утворенням жирних кислот, що стікають через кільцевої зазор 30 з камери 6 в камеру 7, а утворені при цьому гази / вуглекислота , сірководень і водень / відсмоктуються і з камери 6 через патрубок 10 і по газопроводу 12 надходять в інжектор 14, утворюючи газожидкостную суміш, що вводиться по газопроводу 22 в рассредоточітель потоку 23, забезпечуючи перемішування сбраживаемой в камері 7 маси спільно зі стікає в неї через кільцевої зазор 30 сброженной в камері 6 маси, утворюючи тим самим другу фазу ацетогенного і метаногенів анаеробного досбражіванія з утворенням в лужному середовищі пального біогазу. Більш щільна трудносбражіваемая органіка, що вводиться в зовнішню камеру 6 метантенка в складі розріджених органічних відходів через трійник патрубка 8 осідає по камері 6 вниз, осідаючи на кільцевому порозі 29 в кислому середовищі при рН менше 7,0, і де їх утримують більш тривалий час у зовнішній камері 6 до більш повного гідролізу розщеплення в кислому середовищі першої фази анаеробного зброджування з подальшим стеканием продуктів їх розпаду з кільцевого порога 29 через зазор 30 у внутрішню камеру 7 метантенка. У внутрішній камері 7 в лужному середовищі з рН більше 7,2, в яку з зовнішньої камери 6 через зазор 30 стікають і та продукти розпаду менш щільною і раніше спливла в камері 6 органіки, - здійснюють загальне перемішування всіх вступників до камеру 7 компонентів з виробленням з них в завершальній фазі анаеробного зброджування пального біогазу та високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив.
Утримувані у зовнішній камері 6 всередині кільцевого порога 29 нерозщеплюваних при гідролізі в кислому середовищі речовини, якими в тому числі можуть бути і речовини не мінерального і мінерального походження / перо курей, черепашка, гравій, пісок, грунт та ін. /, - Періодично по мірі накопичення видаляють з кільцевого порога 29 через його вивантажний патрубок 33, забезпечений пристроєм для відбирання проб і засувками. Видалення з кільцевого порога 29 осаду здійснюють шляхом змиву його струменями сбраживаемой маси з насадок на кільцевій трубі змиву осаду 31 з патрубком і засувкою, з'єднаної з напірним трубопроводом 32 насоса 18.
Залежно від поставлених режимів роботи метантенка, обумовлених вологістю сбраживаемой маси, періодичністю та дозою завантаження в метантенк відходів і їх складом, температурою зброджування і іншими факторами, - тиск виробляється в камері 6 біогазу змінюється, тоді як тиск біогазу в камері 7 постійно і регулюється газгольдером або іншими пристроями в межах норм СНіП. При роботі насоса 18 зброжує в камерах 6 і 7 маса засмоктується з трубопроводу 20а або 20б і йод тиском через теплообмінник 16 подається в інжектор 14, який через газопровід 12 і патрубок 10 засмоктує біогаз з камери 6. Утворена в камері змішувача 21 інжектора 14 підігріта газожидкостная суміш з встановлюваним рН по трубопроводу 22 подається з напором в рассредоточітель потоку 23, який може бути виконаний в тому числі і у вигляді закільцьованої системи перфорованих трубопроводів. З отворів рассредоточітеля потоку 23 нагріта газожидкостная суміш окремими малими струминними потоками вводиться у внутрішню камеру 7, піднімається вгору і змішується з содержимой в камері 7 масою і вливається в неї масою з камери 6, забезпечуючи тим самим підкислення або подщелачивание сбраживаемой в камері 7 маси відповідно до технологічного регламенту встановлення значення рН.
При аварійному чи будь-якому іншому вимушене припинення та зупинення роботи насоса 18 з інжектором 14, а і при спонтанному рясному газоутворення в камері 6 тиск біогазу в камері 6 може перевищити 2,0 кПа / 200 мм вод. стовпа /, що зумовить автоматичне спрацьовування редукційного клапана 25 і біогаз з камери 6 надійде в газопровід 28 і далі через газгольдер до споживача / в газопроводі 28, як і у внутрішній камері 7 метантенка, тиск біогазу підтримується газгольдером на рівні 2,0 кПа /.
При утворенні в камері 6 вакууму більше 2,0 кПа автоматично спрацьовує редукційний клапан 27 і біогаз з газопроводу 28 по газопроводу 26 надійде в камеру 6 і по газопроводу 12 буде відсмоктувати інжектором 14.
Залежно від видів, кількості і якості відходів, дози і періодичності їх завантаження в метантенк, температури зброджування і інших чинників в призначенні режиму роботи метантенка - тиск спрацювання редукційних клапанів 25 і 27 може змінюватися.
Підтримка встановлюється температури зброджування органічної маси в метантенке, незалежно від температури зовнішнього середовища в різні періоди року, - забезпечується автоматично тим, що в трубопроводі введення сбраживаемой маси від насоса 18 в теплообмінник 16 встановлений / не показаний / датчик температури, який взаємодіє з автоматично діючим терморегулятором водонагрівача 17, що забезпечує нагрів сбраживаемой маси в теплообміннику 16 до її введення в метантенк через інжектор 14.
Запропонований спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів сільського господарства і комунальних стоків може бути здійснений в широкому діапазоні температур від 12 до 60 ° С, вибір оптимальної з яких обумовлюється конкретними умовами.
Здійснення запропонованого способу в коаксіальному метантенке для його здійснення дозволяє забезпечити більш повний розпад щільної трудносбражіваемой осаджувати розчиненої органіки при збільшенні кількості і підвищення якості виробленого біогазу з абсолютно сухої органічної речовини зброджуються відходів, підняти калорійність біогазу.
ФОРМУЛА ВИНАХОДУ
1. Спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, виведення її з метантенка і відбір біогазу з зовнішньої і внутрішньої камер метантенка, що відрізняється тим, що вводяться в зовнішню камеру метантенка в складі розріджених органічних відходів більш щільні і трудносбражіваемие осаждающиеся органічні речовини утримують у зовнішній камері до більш повного їх гідролізу розщеплення в кислому середовищі першої фази анаеробного зброджування з подальшим надходженням продуктів їх розпаду у внутрішню камеру метантенка з виробленням з них в лужному середовищі другої фази анаеробного зброджування пального біогазу.
2. Спосіб за п.1, що відрізняється тим, що утримувані в зовнішній камері метантенка нерозщеплюваних речовини, введені в зовнішню камеру метантенка в складі розріджених органічних відходів, періодично по мірі накопичення видаляють з місця їх утримання у зовнішній камері за.
3. Спосіб за п.1, що відрізняється тим, що для перемішування і регулювання задається кислотного режиму сбраживаемой маси у внутрішній камері метантенка застосовують кислу рідку фазу сбраживаемой маси у зовнішній камері або лужну рідку фазу сбраживаемой маси у внутрішній камері.
4. Пристрій для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній конічної або циліндричної перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення зброджених опадів, засоби перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що у внутрішній камері метантенка виконано кільцевої поріг, приєднаний зовнішньої своєї стороною до стінки резервуара, а внутрішня його сторона відстоїть з зазором від поверхні концентрической конічної перегородки.
5. Пристрій за п.4, що відрізняється тим, що кільцевої поріг виконаний у вигляді усіченого конуса з вниз спрямованим і похило встановленим підставою до горизонтальної площини в бік приєднаного до порогу у вигляді лотка вивантажного патрубка з пробовідбірником і засувками, а верхня поверхня порога в вигляді лотка встановлена по всій поверхні горизонтально.
6. Пристрій за п.4, що відрізняється тим, що над кільцевим порогом виконано пристосування для видалення з лотка кільцевого порога осідає в ньому осаду з неразлагающихся відходів у вигляді забезпеченою змивними насадками кільцевої труби, з'єднаної патрубком із засувкою з напірним трубопроводом насоса.
7. Пристрій за п.4, що відрізняється тим, що в зовнішній і у внутрішній камерах метантенка виконані відокремлені один від одного патрубки забору сбраживаемой в них маси, забезпечені засувками і з'єднаними з всмоктуючим патрубком насоса.
ФОРМУЛА ВИНАХОДУ
1. Спосіб послідовного пофазного анаеробного зброджування розріджених органічних відходів, що включає подачу в зовнішню камеру метантенка розріджених органічних відходів з подальшим їх послідовним анаеробним зброджуванням в зовнішній і внутрішній камерах метантенка, підігрів і перемішування сбраживаемой маси, виведення її з метантенка і відбір біогазу з зовнішньої і внутрішньої камер метантенка, що відрізняється тим, що вводяться в зовнішню камеру метантенка в складі розріджених органічних відходів більш щільні і трудносбражіваемие осаждающиеся органічні речовини утримують у зовнішній камері до більш повного їх гідролізу розщеплення в кислому середовищі першої фази анаеробного зброджування з подальшим надходженням продуктів їх розпаду у внутрішню камеру метантенка з виробленням з них в лужному середовищі другої фази анаеробного зброджування пального біогазу.
2. Спосіб за п.1, що відрізняється тим, що утримувані в зовнішній камері метантенка нерозщеплюваних речовини, введені в зовнішню камеру метантенка в складі розріджених органічних відходів, періодично по мірі накопичення видаляють з місця їх утримання у зовнішній камері за.
3. Спосіб за п.1, що відрізняється тим, що для перемішування і регулювання задається кислотного режиму сбраживаемой маси у внутрішній камері метантенка застосовують кислу рідку фазу сбраживаемой маси у зовнішній камері або лужну рідку фазу сбраживаемой маси у внутрішній камері.
4. Пристрій для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить виготовляється з різних матеріалів герметичний резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, конічні або пірамідальні днище і купол з прикріпленою до купола і не доходить до днища резервуара концентричній конічної або циліндричної перегородкою, однаковою в плані з формою резервуара і розділяє його на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів та відведення зброджених опадів, засоби перемішування і підігріву зброджуються відходів та патрубки відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що у внутрішній камері метантенка виконано кільцевої поріг, приєднаний зовнішньої своєї стороною до стінки резервуара, а внутрішня його сторона відстоїть з зазором від поверхні концентрической конічної перегородки.
5. Пристрій за п.4, що відрізняється тим, що кільцевої поріг виконаний у вигляді усіченого конуса з вниз спрямованим і похило встановленим підставою до горизонтальної площини в бік приєднаного до порогу у вигляді лотка вивантажного патрубка з пробовідбірником і засувками, а верхня поверхня порога в вигляді лотка встановлена по всій поверхні горизонтально.
6. Пристрій за п.4, що відрізняється тим, що над кільцевим порогом виконано пристосування для видалення з лотка кільцевого порога осідає в ньому осаду з неразлагающихся відходів у вигляді забезпеченою змивними насадками кільцевої труби, з'єднаної патрубком із засувкою з напірним трубопроводом насоса.
7. Пристрій за п.4, що відрізняється тим, що в зовнішній і у внутрішній камерах метантенка виконані відокремлені один від одного патрубки забору сбраживаемой в них маси, забезпечені засувками і з'єднаними з всмоктуючим патрубком насоса.
