ВИНАХІД
Патент Російської Федерації RU2102468

БІОГАЗОВА ВСТАНОВЛЕННЯ

Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.04.06

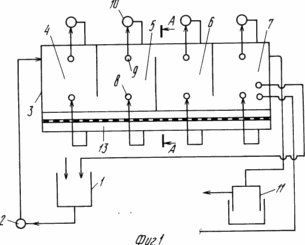

Використання: винахід відноситься до галузі утилізації рідкого посліду на птахофабриках з клітинним вмістом птиці. Суть винаходу: біогазова установка включає збірник посліду, повідомлений через диспергатор з біореактором, що містить камери кислого, нейтрального, лужного і метанового бродіння, забезпечені патрубками і повідомлені один з одним через диспергатори, Пірч камера метанового бродіння по біогазу повідомлена з газосборником, а по освітленої бражці - зі збіркою посліду. Зовні біореактора розміщений охоплює його твердофазний ферментатор, виконаний з перфорованими каналами, повідомленими з нагнітачем повітря. Твердофазний ферментатор виконаний у вигляді вертикальних камер, розміщених по обидва боки біореактора з патрубком підведення недоброда з камери метанового бродіння в верхній частині і відкидними люками з шарнірами вгорі в нижній частині, повідомленими транспортером з брикетувальники.

ОПИС ВИНАХОДИ

Пропонований винахід відноситься до галузі машинобудування і може бути використано в виробництвах, що вимагають високої адгезійної стійкості покриттів на виробах.

Відомий спосіб напилення виробів, який полягає в тому, що наносять покриття по диодной схемою катодного розпилення, при якому позитивні іони утворюються в тліючому розряді постійної напруги, де розпорошується мішень є катодом. Вторинні електрони, що вилітають з мішені, прискорюються в катодному темному просторі і стикаючись з молекулами газу, утворюють позитивні іони, які бомбардують мішень-катод. Розпорошені ними атоми катода володіють більшою енергією, ніж атоми пара, отриманого шляхом термічного випаровування, що впливає на структуру осаду і його адгезію до підкладки.

Недоліком аналога є неможливість формування потоку частинок для "укладання" напилюваного матеріалу по заданій структурі розташування. (І. Л. Ройх і ін. Нанесення захисних покриттів у вакуумі. М. 1978, с. 5-18.)

Відомий спосіб напилення, що полягає в осадженні сформованого потоку частинок напилюваного матеріалу. Завдання вирішується за рахунок орієнтації виробів і дискретного повороту виробів, що дозволяє наносити покриття пошарово в різних напрямках (див. Полож. Рішення по заявці N 4739469/21 (092777) прототип).

Недоліком є ​​неможливість впливу на обложені частки механічним шляхом, відсутність можливого поділу коливань деталі (з дискретними частотами), що визначають рух деталі у взаємно перпендикулярних напрямках, резонирование частинок коливальні системи при осадженні потоку, що дозволяє прискорити вхід напилюються частинок в поверхню підкладки.

Мета пропонованого винаходу підвищення міцності покриття виробів.

Це досягається тим, що за способом напилення виробів, що полягає в осадженні сформованого потоку частинок напилюваного матеріалу, катода-мішені і підкладці (виробу) повідомляють коливання з однаковою і протилежною за знаком частотою, з повідомленням дискретної зміни тиску, що вводиться в камеру інертним газом з частотою кратній частоті коливань підкладки, причому останній додатково повідомляють роздільні коливання у взаємно перпендикулярних напрямках.

Порівняльний аналіз з прототипом показує, що заявляється спосіб відрізняється тим, що додатково впливають на обложені частки і напилюють виріб.

Таким чином, заявляється виріб відповідає критерію "новизна".

Порівняння заявляється, із іншими технічними рішеннями показує, що в пропонованому способі механічно впливають на напилювані частки і підкладку, шляхом ділення і резонирования частотними коливаннями потоків напилюються частинок щодо рухомого (хитається) поверхні підкладки, з одночасною зміною тиску, впускається в вакуумну камеру інертного газу. Це дозволяє зробити висновок про відповідність технічного рішення критерію "суттєві відмінності". Здійснення заявляється способу пояснюється за допомогою пристрою.

На фіг. 1 зображена камера з умовним проходженням напилюються частинок; на фіг. 2 підкладка з положенням напиляемой частки в координатах частотного переміщення.

У камері 1 встановлюється мішень-катод 2 з водяним охолодженням 3. Випарник 4 променем 5 впливає на поверхню мішені-катода 2, утворюючи киплячий шар 6. випаровується електрони 7 металу, з'єднуючись з інертними газами, утворюють позитивні іони 8 (9) окислів (нітридів ), що осідають на поверхні підкладки 10. Ультразвукові коливання 11-14 впливають на укладку покриття в такий спосіб. Молекули газу 15 під впливом мінливого тиску "P", що йде з частотою "f", більш інтенсивно резонують з електронами 7, випаровується з поверхні мішені-катода 2. Утворені позитивні іони 8 потрапляють на поверхню підкладки, піддаючись різнополюсним впливів частоти.

Передбачуваний інтервал падіння резоніруемих за результуючою руху іонів дорівнює двом амплітудам, тому слід очікувати в масиві осадження іонів чергування слідів, що утворюють ефективну укладку (ефективне нанесення) частинок у взаємно перпендикулярних напрямках. Позитивні іони вдаряються об поверхню підкладки і розтікаються у вигляді макроследи. Зустрічні резоніруемие руху підкладки прискорюють проникнення іонів в підповерхневий шар, чим досягається адгезионная здатність покриття.

Приклад. Лопатка турбіни 1 ступені, виконана з матеріалу ЕП741, поміщається у вакуумну камеру Уел-175. До відомих операціях з напилювання доповнюють: зміна тиску інертного газу, роздільні вібрації підкладки у взаємно перпендикулярних напрямках, частотні коливання катода-мішені.

Лопатка турбіни 1 ступені проходить напилення в 2 етапи: 1 шар 50-70 мкм, другий шар 25-30 мкм.

У нашому випадку прискорення процесу досягається отриманням _"V e" - результуючого руху швидкості польоту частки за складовими: а - прискорення вільного падіння і коливальних переміщень підкладки створює остаточну циклограму рухів.

Введення ультразвукових коливань максимально скорочує час між операціями підготовки поверхонь і нанесення покриттів.

Використання ультразвукових коливань вироби в процесі напилення певною мірою сприяє збільшенню площі напилення, значного ущільнення покриттів за рахунок ковзання деталі, щодо загрожених позитивних іонів. Введення додаткових ультразвукових коливань викликає зростання поверхневої температури в контакті під Напилювана частинками, що і призводить до збільшення міцності зчеплення покриття з деталлю.

Запропоноване технічне рішення в порівнянні з базовим об'єктом (прототип) за рахунок підвищення адгезійної здатності покриття, значно збільшує ресурс роботи, наприклад авіаційних двигунів, що дає підвищення економічного ефекту на 35-40%

ФОРМУЛА ВИНАХОДУ

Біогазова установка, що містить збірник посліду, повідомлений за допомогою диспергатора з біореактором, що включає камери кислого, нейтрального, лужного і метанового бродіння, з'єднані за допомогою патрубків і диспергаторов, причому камера метанового бродіння з'єднана з газосборником і збіркою посліду, що відрізняється тим, що біореактор розташований всередині твердофазових ферментера , виконаного у вигляді вертикальних камер з перфорованими каналами, повідомленими з нагнітачем повітря, причому камера метанового бродіння з'єднана з верхньою частиною ферментатора, а нижня частина ферментатора містить відкидні люки з шарнірами, повідомлені за допомогою транспортера з брикетувальники.
