ВИНАХІД
Патент Російської Федерації RU2149531
метантенки
Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське ш. 112 / 1-4, кв.930, Андрюхіна Т.Я.
Дата початку дії патенту: 1999.03.04
Метантенк для зброджування органічних відходів є резервуар з бічною стінкою, конічними або пірамідальними днищем і куполом і приєднаної до купола розділової перегородкою, що ділить резервуар на зовнішню і внутрішню камери. Форма резервуара в плані може бути круглої, овальної, квадратної, прямокутної або багатокутної. Розділова перегородка виконана за формою резервуара в плані і не доходить до днища. Розмір днища резервуара менше розміру розділової перегородки. Метантенк має патрубки для підведення відходів, відведення збродженого осаду, а й патрубки відведення біогазу з зовнішньої і внутрішньої камер резервуара. Метантенк забезпечує зброджування органічних відходів з високим ступенем надійності без припинень процесу зброджування.
ОПИС ВИНАХОДИ
Винахід призначається для використання в комунальному та сільському господарстві для послідовного пофазного анаеробного зброджування розріджених органічних опадів побутових і промислових стоків міст і селищ, гною і посліду тваринницьких і птахівничих ферм, рослинних відходів сільгоспвиробництва, різних органічних відходів сільських садиб і дачних ділянок з виробленням з них високоякісних знезаражені від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив і пального біогазу.
Відомий метантенк для послідовного пофазного анаеробного зброджування розріджених органічних відходів / патент РФ 2073401 /, що містить резервуар, що виготовляється з різних матеріалів циліндричної, овальної і багатокутної форми в плані, конічними днищем і куполом із закріпленою на ньому і не доходить до дна резервуара концентричній перегородкою за формою резервуара в плані і утворює внутрішню і зовнішню камери зброджування, в нижній частині якої у вигляді усіченого конуса виконаний розділовий елемент, приєднаний великим своїм підставою до стінки корпусу резервуара, а меншим розміром, який менше розміру перетину концентрической перегородки, звернений до днища резервуара. Розділовий елемент забезпечений набором патрубків відведення з-під нього біогазу у внутрішню камеру, а засіб перемішування зброджуються відходів виконано у вигляді різноспрямованих відводів патрубка, введеного в зовнішню камеру. Метантенк має патрубки відведення біогазу з зовнішньої і внутрішньої камер, відведення збродженого осаду і інші трубопроводи.
Недоліком відомого метантенка є значна трудомісткість і складність його виготовлення і заростання при його використанні газоотводних патрубків розділового елемента осадом, що ускладнює експлуатацію та знижує працездатну надійність метантенка.
Відомий і метантенк для послідовного пофазного анаеробного зброджування розріджених органічних відходів / пат. РФ 2108702 /, що містить резервуар, що виготовляється з різних матеріалів круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, з бічною стінкою і конічними або пірамідальними днищем і куполом із закріпленою на ньому не доходить до днища розділової концентрической перегородкою з розтрубом в нижній частині , що розділяє резервуар на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів у зовнішнє камеру і відведення з внутрішньої камери збродженого осаду, а й патрубки відведення біогазу з зовнішньої і внутрішньої камер, тоді як в боковій стінці по периметру резервуара нижче розтруба перегородки є опуклий до центру резервуара відбивач у вигляді внутрішньої частини полого або суцільного кільця, що має в поперечному перерізі круглу, овальну або ромбоподібну форму з внутрішнім розміром відбивача менше розміру нижньої частини розтруба розділової концентрической перегородки.
Недоліками цього відомого метантенка є істотна складність і трудомісткість в його виготовленні, тоді як по суті і конструктивного своєму виконанню і досягається результату цей метантенк є найбільш близьким до винаходу.
Завданням цього винаходу є створення такого метантенка для послідовного пофазного анаеробного зброджування різних розріджених органічних відходів, який був би найменш складний і трудомісткий у виготовленні, мав би високим ступенем надійної і стабільної працездатності, не вимагаючи тривалий час будь-яких експлуатаційно-регулювальних і ремонтних заходів, прочисток і припинень процесу послідовного пофазного анаеробного зброджування різних розріджених органічних відходів.
Згідно винаходу поставлена задача досягається тим, що розділова концентрическая перегородка в залежності від форми резервуара в плані виконана у вигляді усічених конуса або піраміди з направленим до днища резервуара підставою, а внутрішня стінка резервуара, нижче розділової концентрической перегородки, і виконана у вигляді усічених конуса або піраміди , але з вгору спрямованим підставою і вершиною до днища, розмір якого менше розміру підстави розділової концентрической перегородки. Досягається поставлена задача і тим, що виготовляється різних обсягів і різної форми в плані резервуар виконують з різних матеріалів, включаючи листовий метал, полімери, пластмаси, склотканина, бутовий камінь, цегла, бетон, залізобетон та інші, а розділову концентричну перегородку переважно виготовляють з різних водогазонепроніцаемих листових матеріалів.
 |
 |
 |
||
 |
 |
 |
||
| ||||

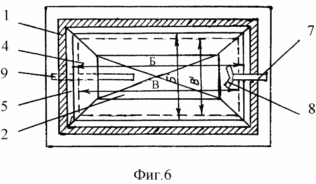

На фіг. 1 зображений метантенк в розрізі, бічні стінки, днище і купол резервуара якого виготовлені з монолітного або збірного залізобетону, штучних каменів, блоків або цегли; на фіг. 2 - метантенк в розрізі, підстава резервуара якого виготовлено з наведених вище матеріалів, а інша частина резервуара - з листових матеріалів, включаючи метал; на фіг. 3 - метантенк в розрізі, який повністю виконаний з різних листових матеріалів; на фіг. 4 показаний розріз по А-А на фіг. 1 і фіг. 2, а на фіг. 5 - розріз по А-А на фіг 3; на фіг. 6 - розріз по А-А на фіг. 1 при виконанні метантенка в плані у формі прямокутника; на фіг. 7 - розріз по А-А на фіг. 1 при виконанні метантенка в плані у формі багатокутника, а на фіг. 8 - розріз по фіг. 1 при виконанні метантенка в плані у формі овалу. На фіг. 1, 2, 3, 4, 5, 6, 7 і 8 стрілками Б і Б 'позначені розміри нижньої частини розділювальної концентрической перегородки при різному її виготовленні за формою в плані, а стрілками В і В' - аналогічні розміри днища відповідних метантенков. Вид на фіг. 6 і фіг. 7 по Г-Г відповідає фіг. 1, а вид з Г-Г на фіг. 8 відповідає фіг. 2.
Метантенк є герметичною резервуар круглої, овальної, квадратної, прямокутної або багатокутної форми в плані з бічною стінкою 1, похилими або сферичними днищем 2 і куполом 3, приєднаної до купола 3 що не доходить до днища 2 розділової концентрической перегородкою 4, виконаної у вигляді усічених конуса або піраміди за формою резервуара в плані з підставою, спрямованим до днища 2, а бокова стінка 1 резервуара, нижче підстави розділової концентрической перегородки 4, і виконана у вигляді усічених конуса або піраміди, але з направленим вгору підставою і вершиною до днища 2. При цьому розміри в-в 'днища 2 для різних за формою в плані метантенков менше розмірів Б-Б' підстави розділової концентрической перегородки 4 відповідних за формою в плані метантенков, що виключає надходження біогазу в зовнішню камеру 5, що утворюється біля основи внутрішньої камери 6, тоді як утворені при послідовному пофазового попередньому зброджуванні розріджених органічних відходів у зовнішній камері 5 жирні кислоти вільно надходять до внутрішньої камери 6 через кільцевий зазор між бічною стінкою 1 резервуара і підставою розділової концетріческой перегородкою 4. у зовнішній камері 5 розташований патрубок підведення розріджених органічних відходів 7, вихідна частина якого має на кінці трійник 8, що забезпечує ефективне перемішування сбраживаемой маси у зовнішній камері 5 з вводяться в неї під тиском свіжими розчиненими органічними відходами. Для спорожнення метантенка і для відводу збродженого осаду з внутрішньої камери 6 в ній встановлений патрубок 9. Над зовнішньої 5 і внутрішньої 6 камерами розташовані патрубки відведення біогазу 10 і 11. Інші трубопроводи / для підігріву сбраживаемой маси, контролю рівня, переливу та ін. / На кресленнях не показані і їх розміщення можливо різними прийомами.
Робота метантенка в залежності від виду, якості і вологості сировини, необхідності забезпечення ефективного знезараження зброджуються органічних відходів від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів може здійснюватися в широкому діапазоні різних доз циклової або безперервної завантаження при різних температурах зброджування, що призначається технологічним регламентів конкретного використання метантенка.
Анаеробне зброджування ражіженних органічних відходів сільського або комунального господарства в запропонованому метантенке виконують наступним чином.
Свіжі розріджені і подрібнені органічні відходи вологістю 93 ± 5% по патрубку 7 під напором вводять в зовнішню камеру 5 і різноспрямованими з трійника 8 струменями перемішують з вмістом камери 5. спливає при цьому трудносбражіваемие легкі включення, що містять целюлозу, лігнін, жири, білки та інші речовини, перемішуються з сбраживаемой в камері 5 масою і обсеменяются містяться в ній симбіозом розщеплюють / гидролизующих / мікроорганізмів, що забезпечують в першій фазі анаеробного зброджування руйнування складних з'єднань на більш прості з утворенням з них у другій фазі зброджування при pH менше 7,2 більш щільних жирних кислот і амінокислот, які з камери 5 надходять вниз в камеру 6, де при більш високому значенні pH здійснюється завершальна фаза послідовного пофазного анаеробного зброджування розріджених органічних відходів з утворенням пального біогазу з великим вмістом метану. Відведення менш калорійного біогазу з зовнішньої камери 5 і багатшого метаном біогазу з внутрішньої камери 6 проводиться через патрубки 11 і 10. Надходження біогазу від низу до верху від днища 2 до купола 3 забезпечує ефективне перемішування сбраживаемой маси в камері 6, створює у верхній частині купола 3 постійно "киплячу" поверхню рідини, перешкоджаючи тим самим утворенню "корки", сприяючи при цьому досбражіванію легких частинок маси і поглинання з біогазу сірководню, використовуваного в сбраживаемой масі на формування симбіозу мікроорганізмів, які здійснюють в метантенке анаеробне зброджування.
ФОРМУЛА ВИНАХОДУ
1. Метантенк для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить резервуар, що виготовляється круглої, овальної, квадратної, прямокутної або багатокутної форми в плані з бічною стінкою, конічними або пірамідальними днищем і куполом з приєднаною до купола що не доходить до днища розділової концентрической перегородкою, має в плані форму резервуара і ділить резервуар на зовнішню і внутрішню камери, патрубки підведення розріджених органічних відходів у зовнішнє камеру і відведення збродженого осаду з внутрішньої камери, а й патрубки відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що розділова концентрическая перегородка виконана по формі резервуара в плані у вигляді усічених конуса або піраміди з підставою, спрямованим до днища резервуара, а внутрішня стінка резервуара нижче підстави розділової концентрической перегородки виконана у вигляді усічених конуса або піраміди з вгору спрямованим підставою і вершиною до днища, розмір якого менше розміру підстави розділової концентрической перегородки.
2. Метантенк по п.1, що відрізняється тим, що його резервуар, що виготовляється круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, виконують з листового металу, полімерів, пластмас, склопластику, бутового каменю, цегли, бетону та залізобетону, а розділову концентричну перегородку виготовляють переважно з листових водогазонепроніцаемих матеріалів.
Версія для друку
Дата публікації 02.03.2007гг
