ВИНАХІД
Патент Російської Федерації RU2093563
МІНІ-біореактори
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.02.28
Призначення: очищення стоків і утилізація відходів домашнього господарства з виробленням биометана і біодобрива в індивідуальних будинках, віддалених від ліній теплоелектроснабженія і каналізації. Суть винаходу: біореактор містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння, розміщене між патрубками завантаження і розвантаження переміщуючий пристрій, що включає приводний вал з лопатями, теплообмінний пристрій з занурювальним теплообмінником і виносним теплогенератором, опорами корпусу. Міні-біореактор забезпечений додатковою опорою, розміщеної в центрі тяжкості мас біореактора, забезпеченою висувним елементом, наприклад різьбовим стрижнем і гайкою, елементом струшування корпусу, наприклад рукояткою, а всередині корпусу біореактора, в його камері метанового бродіння, розміщені рухливі стрижні.
ОПИС ВИНАХОДИ
Винахід відносяться до очищення стоків та утилізації відходів домашнього господарства з виробленням биометана і біодобрива і може бути використано в індивідуальних будинках, віддалених від ліній теплоелектропередачі і каналізації.
Відомий біореактор, що містить корпус з технологічними перегородками і патрубками підведення і відведення середовищ / Янко В.Г. Янко Ю.Г. Обробка стічних вод і осаду в метантенках, Київ, 1978, с. 40 /, недоліком якого є низький ступінь розпаду беззольной органіки.
Відомий біореактор, що містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння, розміщене між патрубками завантаження і розвантаження переміщуючий пристрій, що включає приводний вал з лопатями, теплообмінний пристрій з занурювальним теплообмінником і виносним теплогенератором, опорами корпусу / Віестур У.Е. та ін. Системи ферментації, Рига, 1986, стор. 18-19 /, що має високу ступінь недоброда беззольной органіки, що знижує ефективність роботи біореактора.
Завданням винаходу є підвищення ефективності роботи біореактора. Завдання вирішується тим, що він забезпечений додатковою опорою, розміщеної в центрі тяжкості мас біореактора, забезпеченою висувним елементом, наприклад різьбовим стрижнем і гайкою, а й елементом струшування корпусу, наприклад рукояткою, причому всередині корпусу біореактора, в його камері метанового бродіння, розміщені рухливі стрижні .
Таке виконання дозволяє періодично виводити корпус з основних опор і встановлювати на додаткову опору і проводити струшування корпусу з перемішуванням вмісту і руйнуванням кірки субстрату в камері метанового бродіння рухливими стрижнями і переміщення осаду в камерах кислого і нейтрального бродіння.
 |
 |
 |

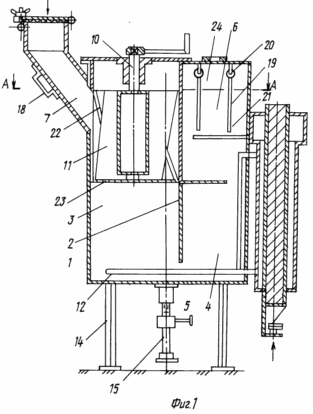

На фіг. 1 показаний поздовжній розріз міні-біореактора; на фіг. 2 розріз А-А; на фіг. 3 положення додаткової опори щодо основних в момент струшування.
Міні-біореактор містить корпус 1 з перегородками 2 камер 3 кислого, 4 нейтрального, 5 лужного, 6 метанового бродіння, розміщене між патрубком 7 завантаження і 8 розвантаження переміщуючий пристрій 9, що включає приводний вал 10 з лопатями 11, теплообмінний пристрій з занурювальним теплообмінником 12 і виносним теплогенератором 13 і опорами 14. міні-біореактор забезпечений додатковою опорою 15, розміщеної в центрі тяжкості мас біореактора, забезпеченою висувним елементом, наприклад різьбовим стрижнем 16 і гайкою 17, елементом струшування корпусу 1, наприклад рукояткою 18, а всередині корпусу 1 міні-біореактора , в його камері 6 метанового бродіння, розміщені рухливі стрижні 19, наприклад, на підвісці 20 з вільним кінцем 21. Щоперемішує пристрій 9 встановлено на внутрішній бічній поверхні спільно з виступами 22 і перфорованим днищем 23, а над камерою 6 метанового бродіння розміщена газова ємність 24 , повідомлена через гідравлічний затвор 25 з патрубком 26 відводу биометана.
МІНІ-біореакторів працює наступним чином
Через патрубок 7 в переміщуючий пристрій 9 заливають стоки і завантажують відходи за умови, щоб концентрація становила близько 5-8% а співвідношення між вуглецем і азотом в межах 20 1. При обертанні приводного вала 10 з лопатями 11 здійснюють подрібнення між лопатями 11 і виступами 22 бічній поверхні. Стоки і подрібнені суспензії через отвори перфорованого днища 23 надходять в камеру 3 кислого бродіння і потім послідовно зброджують в камерах 4 нейтрального, 5 лужного та метанового бродіння 6, що виділяється биометан збирають в газовій ємності 24 і через гідравлічний затвор 25 з патрубка 26 відводять для використання, в тому числі для спалювання в теплогенераторі 13 і нагріву субстрату від погружного водяного теплообмінника 12. Періодично корпус 1 додатковою опорою 15 піднімають і відривають від підлоги опори 14, наприклад обертанням нарізного стрижня 16 в гайці 17, і рукояткою 18 струшують корпус 1, причому рухливі стрижні 19 здійснюють переміщення вільними кінцями 21 щодо підвіски 20 і руйнують кірку субстрату в камері 6 метанового бродіння, одночасно перемішують осад в камері 3 кислого і 4 нейтрального бродіння. Зольную складову субстрату виводять через патрубок 8.
Міні-біореактор поряд з оздоровленням екологічної обстановки забезпечує індивідуальні будинки біометаном для потреб опалення, освітлення, для приготування їжі та нагрівання води.
ФОРМУЛА ВИНАХОДУ
1. Міні-біореактор, що містить корпус, розташований на опорах, з перегородками камер кислого, нейтрального, лужного і метанового бродіння, розміщене між патрубками завантаження і розвантаження переміщуючий пристрій з занурювальним теплообмінником і виносним теплогенератором, що відрізняється тим, що він додатково забезпечений опорою, розміщеної в центрі тяжкості мас міні-біореактора, забезпеченою висувним елементом і елементом струшування корпусу, а в камері метанового бродіння розміщені рухливі стрижні.
2. Міні-біореактор по п.1, що відрізняється тим, що відважний елемент виконаний у вигляді різьбового стержня і гайки.
3. Міні-біореактор по п.1, що відрізняється тим, що елемент струшування корпусу виконаний у вигляді рукоятки.
