ВИНАХІД
Патент Російської Федерації RU2065412

СІЛЬСЬКОГОСПОДАРСЬКИЙ метантенки

Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1991.01.14

Використання: утилізація стоків свинарства з виробленням біогазу, збагаченого метаном, кормової білкової добавки і компосту. Суть винаходу: метантенк містить герметичні камери кислого і лужного бродіння, а й камеру синтезу діоксиду вуглецю. Камера лужного бродіння виконана з хибним днищем з нежорсткій перфорованої тканини, під яким розміщений збірник мулової води і хитний щодо шарніра піддон. Над хибним днищем розміщений скребок з гідроциліндром. Гідроциліндр і переміщує піддон, а разом з ним помилкове днище щодо рівня мулової води, забезпечуючи відділення суспензій і промивку помилкового днища під час продування його стисненим метаном.

ОПИС ВИНАХОДИ

Винахід відноситься до техніки вироблення біогазу при анаеробному розкладанні беззольного органічної речовини продуктів життєдіяльності тварин і птиці і може бути використано на очисних спорудах сільського господарства.

Відомий метантенк, що включає корпус з камерами кислого і лужного бродіння, збірниками мулової води і біогазу, камеру метаногенеза у вигляді вертикальної шахти з поперечними суцільними і сітчатимі перегородками, що утворюють ємності, повідомлені між собою переливними склянками, розміщеної в ємностях насадкою для іммобілізації мікроорганізмів, при цьому нижня частина камери метаногенеза повідомлена патрубком із збіркою біогазу, а верхня частина зі збіркою мулової води [1] недоліком якого є невисокий вихід біогазу через низькоповнотні відділення мулової води.

Мета винаходу підвищення виходу біогазу за рахунок повного відділення мулової води.

Вона досягається тим, що Сітчатие перегородка між камерою лужного бродіння і збіркою мулової води виконана з деформованого матеріалу, наприклад полотна, що здійснює зворотно-поступальні переміщення одночасно з піддоном, розміщеним під полотном, забезпеченим перфорованої кришкою, вихідні отвори якої звернені до поверхонь полотна.

Иловая вода, що надходить зі збірки в камеру метаногенеза, збагачена біогенними елементами живлення (вуглець, азот, фосфор, мікроелементи) для розмноження і росту метаноутворюючих бактерій. Підвищення повноти відділення мулової води покращує умови життєдіяльності метаногенів і відповідно вихід біогазу. Зворотно-поступальний переміщення Сітчатие перегородки з одночасною її продувкою біогазом через отвори в перфорованої кришці піддона виключає закупорку живого перетину Сітчатие перегородки, а відповідно підвищує відведення мулової води для продукування біогазу.

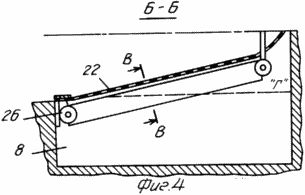

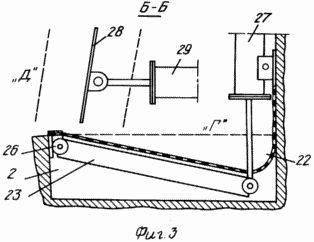

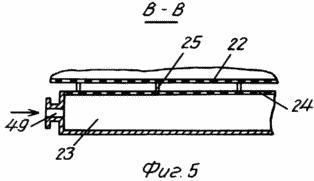

На фіг. 1 показаний поздовжній розріз камер кислого і лужного бродіння; на фіг. 2 розріз А-А на фіг. 1; на фіг. 3 розріз Б-Б на фіг. 2 при нижньому положенні Сітчатие перегородки; на фіг. 4 розріз по Б-Б на фіг. 2 при верхньому положенні Сітчатие перегородки; на фіг. 5 розріз В-В на фіг. 4; на фіг. 6 схематично загальний вигляд метантенка.

Метантенк включає корпус 1 з камерами 2, 3 і 4 кислого і камерами 5, 6 і 7 лужного бродіння, збірниками 8 мулової води і збірками 9, 10 біогазу, камеру метаногенеза у вигляді вертикальної шахти 11 з поперечними суцільними і сітчатимі перегородками 12 і 13, утворюють ємності 14, повідомлені між собою переливними склянками 15, розміщеної в ємностях 14 з насадкою 16 для іммобілізації мікроорганізмів, при цьому нижня частина камери метаногенеза повідомлена патрубком 17 з патрубками 18 і 19 збірок 9 і 10 біогазу, а верхня частина камери патрубком 20 з патрубком 21 збірника мулової води 8. сітчатие перегородка 22 між камерами 5, 6 і 7 лужного бродіння і збіркою 8 мулової води виконана з деформованого матеріалу, наприклад, полотна, що здійснює зворотно-поступальні переміщення одночасно з піддоном 23, розміщеному під полотном перегородки 22, забезпеченим перфорованої кришкою 24, вихідні отвори якої звернені до поверхні перегородки 22. Кришка 24 піддону 23 виконана з ребрами 25, причому піддон виконаний з шарніром 26 і забезпечений гідроциліндром 27. Над сітчатие перегородкою 22 розміщений скребок 28 з гідроциліндром 29. Над камерами 5, 6 і 7 лужного бродіння розміщений ферментер 30 з газовими каналами 31, повідомленими з патрубком 32 шахти 11 камери метаногенеза. Камери 2, 3 і 4 кислого бродіння виконані із пристроями 33 і патрубками 34 і 35, а камери 5, 6 і 7 лужного бродіння забезпечені патрубком 36, а збірник 8 мулової води виконаний з патрубком 37. Шахта 11 камери метаногенеза виконана з патрубками 38 , 39 і 40. Сітчатие перегородки 13 виконані з кишенями 41, а під перегородками 13 розміщені дуттьові ємності 42. Камера 7 лужного бродіння виконана з розвантажувальним пристроєм 43. Метантенк включає біокультіватор 44, дезинтегратор 45, змішувач 46, диспергатор 47, відділювач 48, а піддон 23 виконаний з патрубком 49.

Метантенки працює наступним чином

Продукти життєдіяльності тварин і птиці надходять в рідкому вигляді в відділювач 48 для відділення великих включень для подрібнення в диспергаторі 47 і в змішувачі 46 здійснюють гомогенизацию і направляють через підігрівач змішання (на кресленні не показаний) при температурі 32-36 ^{o C} через патрубок 35 в камери 2, 3 і 4 кислого бродіння, в яких при перемішуванні пристроями 33 відбувається розпад беззольного органічної речовини під впливом масляно- і молочнокислих бактерій, наприклад, клітковини з утворенням



летючих оцтової і масляних жирних кислот, розчинних у воді.

У камерах 2, 3 і 4 кислого бродіння відбувається розпад

Жири + H ₂ O 2CH ₄ + CO ₂



ВУГЛЕВОДИ + H ₂ O 3CO ₂ + 3CH ₄

Розчин з камери 4 кислого бродіння по патрубкам 34 і 36 надходить в камери 5, 6 і 7 лужного бродіння для продовження розпаду беззольного органічної речовини продуктів життєдіяльності тварин і птиці. При розпаді білка утворився комплекс, що містить сірководень, діоксид вуглецю і аміак і при гидротации останнього утворюється гідрат окису амонію

NH ₃ + H ₂ O (NH ₄₎ OH

і двовуглекислий амоній

NH ₃ + CO ₂ + H ₂ O (NH ₄₎ HCO _3,

забезпечують слабощелочную середу в камерах 5, 6 і 7.

Для збагачення біогазу метаном за рахунок відновлення діоксиду вуглецю і звільнення його від сірководню, біогаз відбирають через патрубки 18 і 19 і направляють в патрубок 17 шахти 11 камери метаногенеза.

У камері метаногенеза шахти 11 иловая вода відіграє роль носія біогенних елементів живлення для метаногенів, а тому потрібно її максимальне відділення від кеку в камерах 5, 6 і 7 лужного бродіння на Сітчатие перегородці 22, виконаної з деформованого полотна, що містить разом з піддоном 23 зворотно поступальні переміщення щодо рівня "Г" збірника 8 від гідроциліндра 27, причому у внутрішню порожнину піддону 23 надходить стиснений метан, який закінчується через отвори перфорованої кришки 24 між ребрами 25. Подібна обробка сітчатие перегородки 22 виключає кальматацію (закупорку) живого перетину і підвищує вихід мулової води в збірник 8.

Иловая вода зі збірки 8 по патрубкам 21 і 20 надходить в ємність 14 шахти 11 метаногенеза, де на Сітчатие перегородки 13 в присутності насадки 16 для іммобілізації мікроорганізмів відбувається відновлення діоксиду вуглецю до метану CO ₂ + 4H ₂ CH ₄ + 2H ₂ O, при цьому вода відіграє роль окисляє агента для сірководню і відновлює для діоксиду вуглецю 2H ₂ O 2H ₂ + O ₂

H ₂ S + O ₂ H ₂ O + S

при цьому утворюється органічна сірка використовується метаноутворюючих бактеріями як біогенний елемент живлення. Біогаз з патрубка 17 дутьевой ємності 42 барботують через Сітчатие перегородку 13 і по патрубкам 39 і 40 послідовно проходить від низу до верху і збагачений метаном біогаз, звільнений від сірководню відводиться по патрубку 32. Иловая вода послідовно проходить через переливні склянки 15 зверху вниз і відводиться по патрубку 38 в центрифугу (на кресленні не показана) для відділення біомаси, а иловая вода надходить в біокалькулятор 44, аналогічний по конструкції шахті 11 камери метаногенеза для аеробного вироблення біомаси. На сітчатие перегородках 13 накопичуються загиблі і старі мікроорганізми, які через кишені 41 надходять в дезинтегратор 45 і дезінтеграту надходить на вхід через патрубок 20 в шахту 11, де ферменти дезінтеграту забезпечують розкладання води на водень і кисень.

Підвищення повноти відділення мулової води збільшує вихід біогазу, вміст метану в якому можна доводити до 95-98% а ступінь розпаду беззольного органічної речовини до 90-95% проти 5-50% у відомих метантенках.

ФОРМУЛА ВИНАХОДУ

Метантенк, що містить корпус з камерами кислого і лужного бродіння, збірники мулової води і біогазу, камеру метаногенеза у вигляді вертикальної шахти з поперечними суцільними і сітчатимі перегородками, що утворюють ємності, повідомлені між собою переливними склянками, насадку для іммобілізації мікроорганізмів, розміщену в ємностях, і патрубки , повідомляють нижню частину камери метаногенеза зі збіркою біогазу, а верхню частину камери зі збіркою мулової води, що відрізняється тим, що, з метою підвищення виходу біогазу за рахунок повного відділення мулової води, він забезпечений додатковою сітчатие перегородкою, розташованої між камерою лужного бродіння і збіркою мулової води, виконаної у вигляді полотна з деформованого матеріалу і встановленої з можливістю зворотно-поступального руху, а й піддоном, встановленим під полотном з можливістю одночасного з ним зворотно-поступального руху і забезпеченим перфорованої кришкою, вихідні отвори якої звернені до поверхні полотна.
