ВИНАХІД
Патент Російської Федерації RU2108702
Метантенки ДЛЯ ВИРОБНИЦТВА ОРГАНІЧНИХ ДОБРИВ І ПАЛЬНОГО БІОГАЗУ
Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування:
Дата початку дії патенту: 1995.06.14
Винахід призначений для використання на тваринницьких фермах, сільських садибах і дачних ділянках для анаеробного зброджування гною, фекалій і різних рослинних відходів з виробленням з них органічних добрив і біогазу. Метантенк є резервуар 1 з похилим днищем 2 і куполом 3, до якого прикріплена перегородка 6, що має розширюється до днища 2 резервуара 1 розтруб 7. Під розтрубом 7 виконаний опуклий до центру резервуара 1 відбивач 8 у вигляді кільця. Внутрішній діаметр відбивача 8 менше діаметра низу розтруба 7, що виключає надходження біогазу з внутрішньої камери 5 зброджування в зовнішню камеру 4.
ОПИС ВИНАХОДИ
Винахід стосується каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах, садибах сільських жителів і на індивідуальних садово-городніх та дачних ділянках для анаеробного зброджування гною, посліду, фекалій і різних рослинних відходів з виробленням з них високоякісних стерильних від патогенної мікрофлори , гельмінтів, їх яєць і насіння бур'янів органічних добрив і пального біогазу.
Відомий метантенк для анаеробного зброджування осаду стічних вод [1], який містить резервуар з похилим днищем і куполом, до якого прикріплена камера відділення мулової води з сброженной маси з патрубками відведення рідини і біогазу, тоді як на куполі виконаний газосборнік з відвідним патрубком біогазу, а резервуар забезпечений патрубками введення сирого осаду і вивантаження збродженого.
Недоліком відомого метантенка є те, що він не дозволяє виконати послідовне пофазні зброджування розріджених органічних відходів, які в цьому метантенке без будь-якої попередньої підготовки відразу при їх введенні в резервуар метантенка змішуються з розташованої в резервуарі сбраживаемой масою. Це істотно знижує продуктивність метантенка, а надходять в складі вводяться в резервуар метантенка свіжих органічних відходів різні легкі органічні включення (солома, стружка, тирса, перо птиці, торф та ін.), Спливаючи всередині резервуара, утворюють під його куполом у газосборочной горловини щільну кірку , що перешкоджає виходу біогазу з резервуару.
Відомий і метантенк для зброджування осаду стічних вод [2], який містить резервуар з похилим днищем і куполом із закріпленою на куполі і не доходить до днища резервуара кільцевої перегородкою, що має знизу звернений до стінки резервуара розтруб і розділяє резервуар на зовнішню і внутрішню камери зброджування, патрубки підведення сирого осаду у внутрішню камеру і вивантаження з неї збродженого, відведення біогазу та мулової води з зовнішньої камери, відведення біогазу із зони зброджування внутрішньої камери.
Недоліком цього відомого метантенка є те, що він не може бути використаний для здійснення послідовного пофазного анаеробного зброджування органічних відходів у зовнішній, а потім у внутрішній камерах, так як сирий осад надходить у внутрішню камеру, де відразу, без будь-якої попередньої підготовки, змішується з розташованої в нижній частині резервуара сбраживаемой масою, а значна частина утвореного у внутрішній камері біогазу з якого тягло їм осадом надходить у зовнішнє камеру, порушуючи режим послідовного пофазного зброджування розріджених органічних відходів.
За технічною суттю свого конструктивного виконання і досягається результату відомий метантенк [2] є найбільш близьким до винаходу.
Завданням цього винаходу є створення такого метантенка для послідовного пофазного анаеробного зброджування різних розріджених органічних відходів, який володів би високим ступенем надійної і стабільної працездатності, не вимагаючи тривалий час будь-яких експлуатаційно-регулювальних заходів, прочисток і припинень процесу зброджування.
Згідно винаходу поставлена задача досягається тим, що в бічній стінці по периметру резервуара, що виготовляється з різних матеріалів круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, нижче розтруба перегородки є опуклий до центру резервуара відбивач у вигляді внутрішньої частини полого або суцільного кільця, має в поперечному перерізі круглу, овальну або ромбоподібну форму, причому внутрішній розмір відбивача менше розміру нижньої частини розтруба перегородки, а патрубок підведення органічних відходів розташований у зовнішній камері резервуара.
Досягнення поставленої задачі забезпечується винаходом при кожній із зазначених форм його виконання в плані, його перегородки з розтрубом і відбивача з будь-яким з наведених перетинів, тоді як резервуар метантенка і перегородка з розтрубом і відбивач можуть бути виконані з різних матеріалів, включаючи листовий метал, різні полімери , пластмаси, склотканина, бутовий камінь, цегла, бетон, залізобетон і ін.
 |
 |
 |
 |
 |
 |
 |

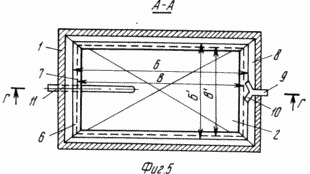

На фіг. 1 зображений метантенк в розрізі при його виконанні з різних листових і рулонних матеріалів з опуклим всередину резервуара відбивачем у вигляді внутрішньої частини полого кільця; загальний вигляд; на фіг. 2 - розріз по А-А на фіг. 1; на фіг. 3 - метантенк в розрізі з листового матеріалу з вбудованим в резервуар відбивачем у вигляді внутрішньої частини полого кільця ромбовидної форми в перерізі, загальний вигляд; на фіг. 4 - метантенк в розрізі, виконаний з бетону, цегли, бутового каменю, залізобетону (монолітного або збірного) з рефлектором у вигляді внутрішньої частини суцільного кільця в тілі стінки резервуара, загальний вигляд; на фіг. 5 - розріз по А-А на фіг. 4 при виконанні метантенка у формі прямокутника в плані; на фіг. 6 - те ж при виконанні метантенка у формі багатокутника в плані; на фіг. 7 - розріз по А-А на фіг. 1 при виконанні метантенка у формі овалу в плані.
Вид по Г-Г на фіг. 5 і фіг. 6 відповідає фіг. 4, на якій показаний загальний вигляд метантенка в розрізі з масивними стінами резервуара і тонкостінними перегородкою і розтрубом, а вид з Г-Г на фіг. 7 відповідає фіг. 3, на якій показаний загальний вигляд метантенка в розрізі з його виконанням з листових матеріалів незначної товщини.
На фіг. 1, 3, 4, 5 і 6 стрілками Б, Б ', В і В' показані розміри нижньої частини розтруба 7 і внутрішньої частини відбивача 8. При цьому показано, що розміри Б і Б 'більше розмірів В і В' відповідно.
Метантенк є герметичною резервуар 1 циліндричної, овальної, прямокутної або багатокутної форми в плані з похилими днищем і куполом 2 і 3, до останнього з яких прикріплена утворює зовнішню 4 і внутрішню 5 камери зброджування не доходить до днища 2 перегородка 6, що має знизу звернений до днища 2 розтруб 7. Під розтрубом 7 перегородки 6 виконаний опуклий до центру резервуара 1 відбивач 8 у вигляді внутрішньої частини полого або суцільного кільця, що має в поперечному перерізі круглу, овальну (фіг. 1), ромбоподібну або їм подібну форму (фіг. 3 і 4). Розмір В і В 'опуклого всередину резервуара 1 відбивач 8 виконаний менше розмірів нижньої частини розтруба 7 перегородки 6 Б і Б' відповідно, що виключає можливість надходження біогазу з внутрішньої камери 5 в зовнішню камеру 4, тоді як утворені при пофазового попередньому зброджуванні у зовнішній камері 4 жирні кислоти вільно надходять до внутрішньої камери 5. у зовнішній камері 4 розташований патрубок підведення розріджених органічних відходів 9, вихідна частина якого має на кінці трійник 10, що забезпечує ефективне перемішування сбраживаемой маси у зовнішній камері 4 з вводяться в неї під тиском свіжими розчиненими органічними відходами. Для спорожнення метантенка і для відводу збродженого осаду з внутрішньої камери 5 в ній встановлений патрубок 11. Над зовнішньої 4 і внутрішньої 5 камерами розташовані патрубки відведення біогазу 12 і 13. Інші трубопроводи (для підігріву сбраживаемой маси, контролю рівня і переливу та ін.) На кресленнях не показані і їх виконання та розміщення в метантенке можливо в різних прийомах.
Робота метантенка, в залежності від виду, якості і вологості сировини, необхідності забезпечення ефективного знезараження зброджуються органічних відходів від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів, може здійснюватися в широкому діапазоні різних доз циклової або безперервної завантаження при різних температурах зброджування, що призначається технологічним регламентом його конкретного використання.
Анаеробне зброджування розріджених органічних відходів сільського або комунального господарства в запропонованому метантенке виконують наступним чином.
Свіжі розріджені і подрібнені органічні відходи вологістю 93 ± 4% по патрубку 9 під напором вводять в зовнішню камеру 4, де різноспрямованими з трійника 10 струменями перемішують з вмістом камери 4. спливає при цьому трудносбражіваемие легкі включення, що містять целюлозу, лігнін, жири, білки і інші речовини, перемішуються з сбраживаемой в камері 4 масою і обсеменяются містяться в ній симбіозом розщеплюють (гидролизующих) мікроорганізмів, що забезпечують в першій фазі анаеробного зброджування руйнування складних з'єднань на більш прості з утворенням з них у другій фазі зброджування при pH менше 7,2 більш щільних жирних кислот і амінокислот, які стікають з камери 4 вниз в камеру 5, де при більш високому значенні pH здійснюється завершальна фаза подальшого анаеробного зброджування з утворенням біогазу з великим вмістом метану. Відведення менш калорійного біогазу з зовнішньої камери 4 і багатшого метаном біогазу з внутрішньої камери 5 проводиться через патрубки 12 і 13. Надходження біогазу від низу до верху від днища 2 до купола 3 забезпечує ефективне перемішування сбраживаемой маси в камері 5, створює у верхній частині купола 3 постійно "киплячу" поверхню рідини, перешкоджаючи тим самим утворенню "корки", сприяючи при цьому досбражіванію легких частинок маси і поглинання з біогазу сірководню, використовуваного в сбраживаемой масі на формування симбіозу мікроорганізмів, які здійснюють в метантенке анаеробне зброджування органіки.
ФОРМУЛА ВИНАХОДУ
Метантенк, що містить резервуар з бічною стінкою і конічними днищем і куполом, концентричну перегородку, розміщену всередині резервуара, закріплену на його куполі і ділить резервуар на зовнішню і внутрішню камери, патрубки підведення органічних відходів та відведення збродженого осаду, а й патрубки відведення біогазу з зовнішньої і внутрішньої камер, при цьому перегородка не доходить до днища резервуараі має в нижній частині розширюється до днища резервуара розтруб, що відрізняється тим, що в бічній стінці по периметру резервуара, що виготовляється круглої, овальної, квадратної, прямокутної або багатокутної форми в плані, нижче розтруба перегородки є опуклий до центру резервуара відбивач у вигляді внутрішньої частини полого або суцільного кільця, що має в поперечному перерізі круглу, овальну або ромбоподібну форму, причому внутрішній розмір відбивача менше розміру нижньої частини розтруба перегородки, а патрубок підведення органічних відходів розташований у зовнішній камері резервуара.
