ВИНАХІД
Патент Російської Федерації RU2093480
ПОБУТОВИЙ метантенки ДЛЯ ВИРОБЛЕННЯ БІОГАЗУ ДЛЯ ОПАЛЕННЯ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.01.12
Використання: анаеробна очищення стоків з утилізацією углеродсодержащих твердих побутових відходів і виробленням біогазу за допомогою метантенка. Суть винаходу: метантек містить корпус, розділений перегородками на камери кислого, нейтрального, лужного і метанового бродіння з порожниною для біогазу, повідомлену через гідравлічний затвор з патрубком для відведення біогазу, переміщуючий пристрій, що подають і відводять патрубки, механічний подрібнювач у вигляді приводного вала з елементами для подрібнення, розташований у встановленій в корпусі ємності, що має перфоровані днище, за допомогою якого вона повідомлена з камерою кислого бродіння, і завантажувальний пристрій, виконане у вигляді короба з герметичною кришкою у верхній частині, нижня частина якого розташована в ємності.
ОПИС ВИНАХОДИ
Винахід відноситься до анаеробної очистки стоків, утилізації вуглецевмісних твердих побутових відходів, до зброджування фекалій, гною і посліду домашніх тварин і птиці і може бути використано для вироблення біогазу для опалення, приготування їжі, нагрівання води в будинках індивідуальних власників.
Відомий метантенк, що містить вертикальний корпус з технологічними перегородками і патрубками підведення і відведення середовищ (В.Г.Янко, Ю.Г.Янко. Обробка стічних вод і осаду в метантенках. Київ, 1978, с.40, рис.8), в якому низький ступінь розкладання продуктів бродіння через пригнічення продуктами життєдіяльності однієї групи мікроорганізмів життєдіяльності іншої групи.
Відомий метантенк, що містить корпус з перегородками, що утворюють камери кислого, нейтрального, лужного і метанового бродіння і біогазову порожнину, повідомлену через гідравлічний затвор з патрубком відведення біогазу, розміщене по осі корпусу переміщуючий пристрій у вигляді валу, забезпеченого приводом і елементами перемішування, патрубком переливу в верхньої частини, патрубком відведення твердої складової послеброжевого залишку в нижній частині і завантажувальним пристроєм в середній частині корпусу (У.Е.Віестур, А.М.Кузнецов, В. В.Савенков. Системи ферментації. Рига, 1986, с.18 19, рис.2.2), в якому велика тривалість анаеробного розкладання продуктів розпаду, що знижує ефективність роботи.
Завданням винаходу є усунення зазначеного недоліку.
Поставлена задача вирішується тим, що метантенк забезпечений механічним подрібнювачем у вигляді приводного вала з елементами для подрібнення, розташованими в встановленої в корпусі ємності, що має перфоровані днище, за допомогою якого вона повідомляється з камерою кислого бродіння, і завантажувальний пристрій виконаний у вигляді короба з герметичною кришкою в верхньої частини, нижня частина якого розташована в ємності.
У ємність надходять продукти для подальшого подрібнення і бродіння, в ній здійснюють первинне подрібнення, причому продукти з цієї ємності мають можливість потрапити в камеру кислого бродіння, якщо частки продукту менше розмірів отворів перфорованої днища. Одночасно субстрат в ємності є перешкодою, що знижує до мінімуму проникнення запахів в приміщенні при відкритій кришці під час завантаження.
 |

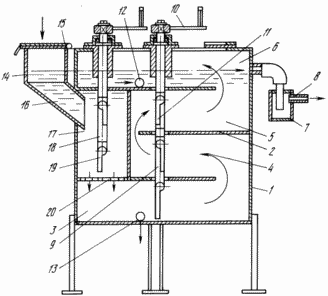

На кресленні представлений поздовжній розріз метантенка. Метантенк містить корпус 1 з перегородками 2, що утворюють камери 3 - кислого, 4 нейтрального, 5 лужного, 6 метанового бродіння і розміщену над нею біогазову порожнину, повідомлену через гідравлічний затвор 7 з патрубком 8 відведення біогазу, розміщеного по осі корпусу 1, переміщуючий пристрій в вигляді валу 9, забезпеченого приводом 10 і елементами перемішування 11, патрубком 12 переливу у верхній частині, патрубком 13 відводу твердої складової послеброжевого залишку в нижній і завантажувальним пристроєм в середній частині корпусу 1, виконаним у вигляді короба 14 з герметичною кришкою 15 у верхній частині, нижня частина 16 якого розташована в ємності 17, розміщеної в корпусі 1. у даній ємності встановлений і механічний подрібнювач у вигляді приводного вала 18 з елементами для подрібнення 19 і ємність виконана з перфорованим днищем 20, за допомогою якого вона повідомлена з камерою 3 кислого бродіння. |
Метантенки працює наступним чином
При відкритій кришці 15 здійснюють завантаження в короб 14 відходів, заливку стоків, з тим, що концентрація суспензій в субстраті становила близько 4 5% а співвідношення між вуглецем і азотом знаходилося в межах 20 1. Подрібнення суспензій виконують в ємності 17 елементами подрібнення 19 при обертанні приводного вала 18. Одночасно із завантаженням здійснюють розвантаження твердої складової послеброжевого залишку через патрубок 13. При досягненні взвесями розмірів, порівнянних з розмірами перфорації в днище 20 ємності 17, вони переходять в камеру 3 кислого бродіння, і субстрат послідовно обробляють мікроорганізмами: кіслотогенамі, ацетогенамі, ацетогідрогенамі і метаногенами. При переміщенні субстрату вгору газові бульбашки захоплюють суспензії, які додатково подрібнюються при обертанні вала 9 від приводу 10 елементами 11, що розходяться під дією сил інерції. Осветленную рідку складову послеброжевого залишку відводять через патрубок 12. Біогаз з газової порожнини камери 6 метанового бродіння відводять через гідравлічний затвор 7 по патрубку 8 споживачеві. Завантаження, перемішування, подрібнення, відведення твердої і рідкої складової послеброжевого залишку здійснюється періодично, а процес бродіння і відведення біогазу безперервно.
ФОРМУЛА ВИНАХОДУ
Метантенк, що містить корпус, розділений перегородками на камери кислого, нейтрального, лужного і метанового бродіння з порожниною для біогазу, повідомлену через гідравлічний затвор з патрубком для відведення біогазу, розміщене по осі корпусу переміщуючий пристрій у вигляді валу з приводом і елементами перемішування, патрубок для відводу освітленої рідини, встановлений у верхній частині корпусу, патрубок для відведення твердої складової послеброжевого залишку в нижній частині корпусу і завантажувальний пристрій в середньої його частини, що відрізняється тим, що він забезпечений механічним подрібнювачем у вигляді приводного вала з елементами для подрібнення, розташованим у встановленій в корпусі ємності, що має перфоровані днище, за допомогою якого вона повідомлена з камерою кислого бродіння, при цьому завантажувальний пристрій виконаний у вигляді короба з герметичною кришкою у верхній частині, нижня частина якого розташована в ємності.
Версія для друку
Дата публікації 05.01.2007гг
