ВИНАХІД
Патент Російської Федерації RU2163430
Присадибних метантенки ДЛЯ ОТРИМАННЯ ПАЛЬНОГО БІОГАЗУ
Ім'я винахідника: Андрюхин Тимофій Якович
Ім'я патентовласника: Андрюхин Тимофій Якович
Адреса для листування: 125445, Москва, Ленінградське шосе, д.112 / 1-4, кв.930, Андрюхіна Т.Я.
Дата початку дії патенту: 1999.08.10
Винахід відноситься до переробки відходів і призначене для послідовного пофазного анаеробного зброджування різних розріджених органічних відходів, гною і посліду з виробленням з них органічних добрив і пального біогазу. Метантенк містить герметичний резервуар з газозбірної горловиною, прикріплену всередині резервуара до його верхньої частини не доходить до дна резервуара коаксіальну концентричну перегородку, що розділяє резервуар на зовнішню і внутрішню камери зброджування, патрубки підведення розріджених органічних відходів у зовнішнє камеру, відведення збродженого осаду з внутрішньої камери і відведення біогазу з зовнішньої і внутрішньої камер. Резервуар виконаний кулястої форми, а перегородка - у вигляді усіченого конуса з зверненим вниз підставою. Винахід забезпечує підвищення надійності і стабільності роботи метантенка, спрощення його виготовлення і експлуатації і скорочення втрат тепла.
ОПИС ВИНАХОДИ
Винахід відноситься до каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах і комплексах, садибах сільських жителів і на індивідуальних садово-городніх та дачних ділянках для анаеробного зброджування гною, посліду, фекалій і різних подрібнених розріджених рослинних відходів з виробленням з них високоякісних стерильних від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічних добрив і пального біогазу.
Відомий метантенк для зброджування осаду стічних вод А.С.. СРСР N 356251 /, що містить резервуар циліндричної форми з похилими днищем і куполом із закріпленою на куполі і не доходить до днища резервуара концентричній кільцевої перегородкою, що має знизу звернений до стінки резервуара розтруб і розділяє резервуар на зовнішню і внутрішню камери зброджування, патрубки підведення сирого осаду у внутрішню камеру і вивантаження з неї збродженого, відведення біогазу із зони зброджування внутрішньої камери і відведення біогазу і мулової води з зовнішньої камери зброджування.
Недоліком відомого метантенка є те, що він не може бути використаний для здійснення послідовного пофазного анаеробного зброджування розріджених органічних відходів у зовнішній, а потім у внутрішній камерах, так як сирий осад надходить у внутрішню камеру, де відразу, без будь-якої попередньої підготовки, змішується з розташованої в нижній частині резервуара сбраживаемой масою, а значна частина утвореного у внутрішній камері біогазу з якого тягло їм осадом надходить у зовнішнє камеру, порушуючи режим послідовного пофазного анаеробного зброджування розріджених органічних відходів.
Відомий і метантенк для послідовного пофазного анаеробного зброджування розріджених органічних відходів, що містить виконуваний з різних матеріалів герметичний резервуар з газозбірної горловиною, прикріплену всередині резервуара до його верхньої частини не доходить до днища резервуара коаксіальну концентричну перегородку, що розділяє резервуар на зовнішню і внутрішню камери зброджування, патрубки підведення розріджених органічних відходів у зовнішнє камеру, відведення збродженого осаду з внутрішньої камери до біогазу з зовнішньої і внутрішньої камер, опуклий до центру резервуара по периметру на його внутрішній стінці відбивач у вигляді внутрішньої частини полого або суцільного кільця різної форми в поперечному перерізі / патент РФ N 2108702 /.
Недоліками цього відомого метантенка є складність у виготовленні відбивача різної форми на внутрішній стінці резервуара, підвищене співвідношення зовнішньої поверхні резервуара до його об'єму, що збільшує тепловтрати метантенка в зовнішнє середовище з рівним термічним опором утеплювача.
За своєю технічною суттю конструктивного виконання і досягається результату відомий за патентом РФ N 2108702 метантенк є найбільш близьким до винаходу.
Завданням цього винаходу є створення такого метантенка для послідовного пофазного анаеробного зброджування різних розріджених органічних відходів, який володів би високим ступенем надійності і стабільності в роботі, доступною простотою виготовлення і експлуатації при найменших тепловтрат в навколишнє середовище.
Згідно винаходу поставлена задача досягається тим, що резервуар метантенка виконано кулястої форми, а прикріплена всередині резервуара до його верхньої частини не доходить до днища резервуара коаксіальна концентрическая перегородка, що розділяє резервуар на зовнішню і внутрішню камери зброджування, виконана у вигляді усіченого конуса з зверненим вниз підставою.
 |
 |

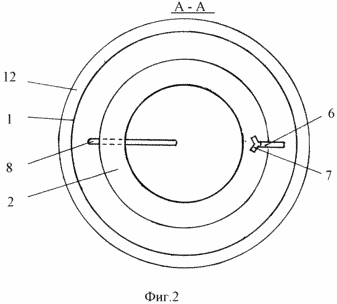

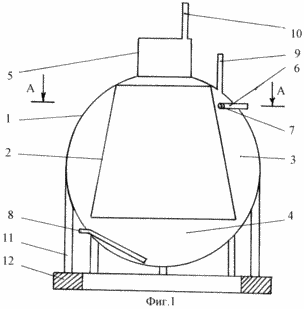

На фіг.1 зображений метантенк в розрізі, а на фіг.2 - розріз А-А на фіг. 1.
Метантенк є герметичною резервуар 1 кулястої форми, всередині якого до верхньої його частини прикріплена не доходить до днища резервуара 1 коаксіальна концентрическая перегородка 2, що розділяє резервуар 1 на зовнішню 3 і внутрішню 4 камери зброджування і виконана у вигляді усіченого конуса з зверненим вниз підставою. Зверху над резервуаром 1 виконана Газозбірний горловина 5, в зовнішню камеру 3 вбудований патрубок подачі розріджених органічних відходів 6 з різноспрямованими відводами 7, а у внутрішню камеру 4 вбудований патрубок відводу збродженого осаду 8. Над зовнішньої камерою 3 встановлений патрубок відведення біогазу 9, а над внутрішньою камерою 4 і її газозбірної горловиною 5 встановлений біогазоотводящій патрубок 10. прикріплений знизу до резервуару стійками 11 метантенк встановлений на фундамент 12. Інші трубопроводи / для підігріву сбраживаемой маси, перемішування, контролю рівня до переливу до ін. / на кресленнях не показані і їх виконання і розміщення в метантенке можливо в різних прийомах.
Робота метантенка в залежності від виду, якості і вологості сировини, необхідності забезпечення ефективного знезараження зброджуються органічних відходів від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів, може здійснюватися в широкому діапазоні різних доз циклової або безперервної завантаження при різних температурах зброджування, що призначається технологічним регламентом його конкретного використання.
Куляста форма метантенка, забезпечуючи найменші тепловтрати на одиницю об'єму, запобігає при влаштуванні конічної перегородки надходження біогазу з внутрішньої камери 4 в зовнішню камеру 3, тоді як вміст камери 3 може вільно стікати в камеру 4 по мірі надходження свіжих відходів в камеру 3 з патрубка 6.
Послідовне пофазні анаеробне зброджування розріджених органічних відходів сільського та комунального господарства в запропонованому метантенке виконують наступним чином.
Свіжі розріджені і подрібнені органічні відходи вологістю 93 ± 4% по патрубку 6 під напором вводять в зовнішню камеру 3, де різноспрямованими з трійника 7 струменями перемішують з вмістом камери 3. Спливаючі при цьому трудносбражіваемие легкі включення, що містять целюлозу, лігнін, жири, білки і інші речовини, перемішуються з сбраживаемой в камері 3 масою і обсеменяются містяться в ній симбіозом розщеплюють / гидролизующих / мікроорганізмів, що забезпечують в першій фазі анаеробного зброджування руйнування складних з'єднань на більш прості з утворенням з них у другій фазі зброджування при pH менше 7,2 більш щільних кислот і амінокислот, які стікають з камери 3 вниз в камеру 4, де при більш високому значенні pH здійснюється завершальна фаза подальшого анаеробного зброджування з утворенням біогазу з великим вмістом метану. Відведення менш калорійного біогазу з зовнішньої камери 3 і багатшого метаном біогазу з внутрішньої камери 4 проводиться через патрубки 9 і 10. Надходження біогазу від низу до верху в камері 4 забезпечує ефективне перемішування сбраживаемой маси, створює біля основи газозбірної горловини 5 постійно "киплячу" поверхню рідини, перешкоджаючи тим самим утворенню "корки", сприяючи при цьому досбражіванію легких частинок маси і поглинання з біогазу вуглекислоти і сірководню, які використовуються в сбраживаемой масі на формування симбіозу мікроорганізмів, які здійснюють в метантенке анаеробне зброджування органіки.
ФОРМУЛА ВИНАХОДУ
Метантенк, що містить виконуваний з різних матеріалів герметичний резервуар з газозбірної горловиною, прикріплену всередині резервуара до його верхньої частини не доходить до дна резервуара коаксіальну концентричну перегородку, що розділяє резервуар на зовнішню і внутрішню камери зброджування, патрубки підведення розріджених органічних відходів у зовнішнє камеру, відведення збродженого осаду з внутрішньої камери і відведення біогазу з зовнішньої і внутрішньої камер, що відрізняється тим, що резервуар виконаний кулястої форми, а прикріплена всередині резервуара до його верхньої частини не доходить до дна резервуара коаксіальна концентрическая перегородка, що розділяє резервуар на зовнішню і внутрішню камери зброджування, виконана у вигляді усіченого конуса з зверненим вниз підставою.
Версія для друку
Дата публікації 05.01.2007гг
