ВИНАХІД
Патент Російської Федерації RU2066305

ПРИСТРІЙ ДЛЯ ПЕРЕРОБКИ підстилкового гною В ДОБРИВА І БІОГАЗ

Ім'я заявника: Всеросійський науково-дослідний інститут електрифікації сільського господарства
Ім'я винахідника: Ковальов О.О .; Глазков І.К .; Комаров Г.В .; Лосяков В.П.
Ім'я патентовласника: Всеросійський науково-дослідний інститут електрифікації сільського господарства
Адреса для листування:
Дата початку дії патенту: 1993.05.26

Використання: переробка підстилкового гною в добрива та біогаз. Суть винаходу: отримання якісних добрив і біогазу з підстилкового гною здійснено в секційних метантенках, що працюють в циклічному режимі. Біогаз виходить з буртового гною без витрат енергії на підтримку процесу анаеробного бродіння. Метантенки мають знімні кришки, гідрозатвор, подпрессовочное плити, а й пристрій для закачування кисню повітря і відкачування вологи.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства, зокрема приготування добрив з відходів сільськогосподарського виробництва, з гною і рослинних матеріалів.

Найближче до пропонованого пристрій за заявкою Японії N 57-14920, С 02 F 11/02, 1982).

Пристрій складається з бака для аеробного переробки. Між верхньою кромкою бака і його кришкою є гідравлічний затвор. З кришкою бака з'єднаний бункер для завантаження вихідного матеріалу, який має подвійну заслінку. У нижній частині бака розташований шнековий транспортер для вивантаження переробленої органіки. З баком з'єднані пристрій для подачі збагаченого киснем газу і пристрій для рециркуляції виходить з бака газу з сепаратором вологи. Це пристрій більш складно і громіздко в порівнянні з пропонованим, для продувки потрібен спеціальний газ, який потім осушується.

Завданням даного винаходу є отримання якісних добрив і біогазу з підстилкового гною в секційних метантенках, що працюють в циклічному режимі.

В результаті використання винаходу отримуємо біогаз практично з буртового гною без витрат енергії на підтримку процесу анаеробного бродіння з меншими витратами праці і коштів.

Вищевказаний результат досягається тим, що метантенки розташовуються в безпосередній близькості від системи гноєвидалення ферми, а й знаходяться в зоні дії кран-балки, що здійснює завантаження і вивантаження метантенков, що мають знімні кришки, гідрозатвор у верхній частині, подпрессовочное плити і пристрої для закачування кисню повітря і відкачування зайвої вологи.

Пристрій складається (см.фіг.1,2) з накопичувальної ємності 1, куди надходить підстилковий матеріал (гній) по системі транспортних засобів 2 будівлі ферми 3. До ємності примикають метантенки 4, мають у верхній частині пази 5 для наповнення їх водою. Метантенки закриваються кришками 6 з газовими трубопроводами 7 і корковими кранами 8. Заломлені кромки дахів опускаються в пази метантенков. У нижній частині на дні метантенков, є лежаки 9 для фіксації решіток 10, а й повітряні трубопроводи 11 з бічними отворами у дна, за якими продувається кисень повітря повітродувкою або вентилятором 12. Простір під гратами пов'язано трубопроводами 13, що виходять на деяку висоту над рівнем землі і закритими кришками 14. Кран-балка 15 утримується на арочних металевих фермах 16 і опорах 17. Грейфер 18 або гак може переміщатися над будь-яким метантенки та виходити із зони обслуговування з торців. Гаком і кроквами можна підняти і опустити кришку газгольдера або подпрессовочное плиту 19 з отворами 20 в ній. Температура гною визначається термометром, опущеним в трубку 21, заповнену маслом.

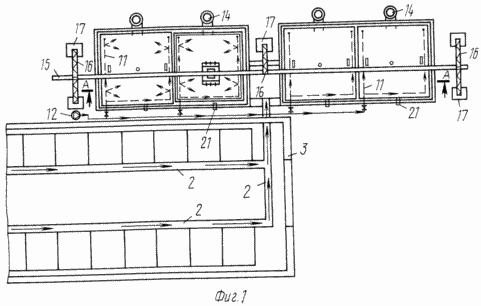

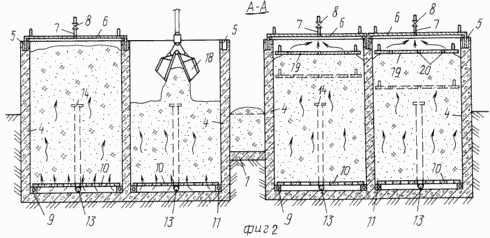

На фіг.1 зображено пристрій в плані; на фіг.2 пристрій в поздовжньому розрізі.

Працює пристрій наступним чином: підстилковий гній механічними засобами 2 переміщається в накопичувальну ємність 1. Потім грейфер 18 кран-балки 15 забирає гній і заповнює вільний метантенк 4. У матантенк можуть завантажуватися і інші наповнювачі, раніше привезені до зони дії кран-балки. Перед завантаженням на дно метантенка ставляться лежаки 9 і решітка 10, а пази 5 закриваються дошками, щоб в них не потрапив гній під час завантаження. Коли метантенк завантажений, гаком і стропами піднімають кришку 6 з торця кран-балки і опускають в пази 5, звільнивши їх перед ці від дощок. Паз заливають водою і повітродувкою або вентилятором 12 в метантенк періодично закачують кисень повітря; кран 8 при цьому відкритий, а кришка 14 закрита. Після екзотермічної розігріву гною до 65-70 ^o С, що можна визначити термометром використовуючи трубку 21, заварену з внутрішнього кінця в метантенке кран-балкою піднімають кришку 6 і на верх підстилкового гною опускають подпрессовочное тонку залізобетонну плиту 19 товщиною 3-5 см з отворами, кришку 6 знову опускають в пази 5. Газ аеробного бродіння видавлюється і створюються умови для виділення метану. Через один-два місяці, коли виділення біогазу практично припиниться і температура в гної впаде до 15-10 ^o і менш, піднімають кришку 6, подпрессовочное плиту 19 і грейфером вивантажують перероблений гній. Якщо в результаті бродіння з гною виділилася рідка фракція, її відкачують вакуумної цистерною через трубу 13. При заливанні дна піднімають грати 10 і очищають дно підручними засобами і використовуючи кран-балку 15.

ФОРМУЛА ВИНАХОДУ

1. Пристрій для переробки підстилкового гною в добрива та біогаз, що включає метантенк з газопроводом, повітродувку або вентилятор з повітроводами, грейфер для завантаження і вивантаження, що відрізняється тим, що метантенк має знімну кришку, вставлену в пази метантенка, заповнені водою, і знімну подпрессовочное плиту , а на дно опущені лежаки і на них решітки для створення кращих умов для насичення киснем повітря підстилкового гною.

2. Пристрій за п.1, що відрізняється тим, що придонне простір метантенка, обмежене гратами, пов'язане з трубою, що проходить через стінку метантенка і виступає над поверхнею землі з іншого боку стіни, а вихід кисню повітря з труб здійснюється у дна з протилежних сторін метантенка .
