ВИНАХІД
Патент Російської Федерації RU2284967

Біоенергетичних ВСТАНОВЛЕННЯ ДЛЯ ВИРОБНИЦТВА БІОГАЗУ

Ім'я винахідника: Осмонов Орозмамат Мамасаліевіч (RU); Ковальов Дмитро Олександрович (RU)
Ім'я патентовласника: Державна наукова установа Всеросійський науково-дослідний інститут електрифікації сільського господарства (ГНУ ВІЕСХ) (RU)
Адреса для листування: 109456, Москва, 1-ий Вишняківська пр-д, 2, ГНУ ВІЕСХ, О.В. Голубєвої
Дата початку дії патенту: 2005.06.03

Винахід відноситься до сільського господарства, а саме до установок для переробки органічних відходів сільськогосподарського виробництва в анаеробних умовах, і може бути використано для виробництва біогазу. Біоенергетична установка містить метантенк з водяною сорочкою, теплоізоляцією, мішалкою, завантажувальним і вивантажувальним патрубками, трубопроводи подачі біогазу і газгольдер. Установка забезпечена геліоколекторів, бойлером і двигуном Стірлінга у вигляді термомеханічного генератора з розташованої з боку днища двигуна біогазової пальником, яка з'єднана з трубопроводом для подачі біогазу з газгольдера. У двигуні Стірлінга теплова енергія спалюваного в біогазової пальнику біогазу перетворюється в електричну енергію і використовується для обігріву сбраживаемой в метантенке біомаси до необхідної температури і забезпечення безперервної роботи системи в періоди відсутності надходження сонячного випромінювання. Винахід забезпечує автономне енергопостачання локальних споживачів в сільській місцевості з комбінованим використанням енергії сонячного випромінювання і енергії біомаси.

ОПИС ВИНАХОДИ

Винахід відноситься до сільського господарства, а саме до установок для переробки органічних відходів сільськогосподарського виробництва в анаеробних умовах, і може бути використано для виробництва біогазу з органічних відходів.

Відома установка для виробництва біогазу з органічних відходів, зокрема, передбачає для обігріву зброджуваного субстрату використання сонячної енергії та містить метантенк, сонячні колектори, теплообмінники, газгольдер, компресор, вентилі, котел, насоси, відстійник і регулюючі клапани (Амерханов Р.А., Бессараб А.С., Драганов Б.Х., Рудобашта С.П., Шишко Г.Г. Теплоенергетичні установки і системи сільського господарства. - М .: Колос-Прес, 2002 с.269, ріс.11.51).

Відомий і біоенергокомлекс, що містить метантенк, колектор сонячної енергії, нагрівач сбраживаемой маси (а.с. СРСР №1745707, БІ №25, 1992).

Відомий біоенергокомплекс з використанням сонячної енергії для обігріву сбраживаемой біомаси, що містить метантенк з системою завантаження і вивантаження біомаси, сонячний колектор з трубопроводами (а.с. СРСР №1527191, 06.07.1987).

Найбільш близьким за технічною сутністю до пропонованого установці є біоенергетична установка, що містить метантенк з водяною сорочкою, теплоізоляцією, мішалкою, завантажувальним і вивантажувальним патрубками, трубопроводи для відведення біогазу, бойлер, трубопроводи подачі біогазу і газгольдер (а.с. №1733407, МКІ З 02 F 11/04, опубліковано 15.05.1992).

Недоліком відомого біоенергокомплекса є неможливість забезпечення стабільного обігріву зброджуваного субстрату і забезпечення гарантованого мінімуму енергопостачання локальних енергоспоживачів в умовах відсутності централізованого джерела електричної енергії, оскільки кількість теплоти, що надходить на землю з сонячним випромінюванням, різко коливається в залежності від місцевих кліматичних умов.

Завданням запропонованого винаходу є забезпечення стабільного обігріву зброджуваного субстрату і гарантованого мінімуму автономного енергопостачання локальних споживачів в умовах відсутності централізованого джерела електричної енергії.

В результаті використання запропонованого винаходу підвищується ККД і надійність роботи біоенергетичної установки для отримання біогазу в умовах відсутності централізованого джерела електричної енергії, з'являється можливість прямого перетворення теплової енергії спалюваного біогазу в електричну енергію і забезпечення гарантованого мінімуму енергопостачання локальних споживачів.

Вищевказаний технічний результат досягається тим, що біоенергетична установка, що містить метантенк з водяною сорочкою, теплоізоляцією, мішалкою, завантажувальним і вивантажувальним патрубками, трубопроводи для відведення біогазу, бойлер, трубопроводи подачі біогазу і газгольдер, забезпечена геліоколекторів, бойлером і двигуном Стірлінга у вигляді термомеханічного генератора з розташованої з боку днища двигуна біогазової пальником, яка з'єднана з трубопроводом для подачі біогазу з газгольдера, при цьому в двигуні Стірлінга теплова енергія спалюваного в біогазової пальнику біогазу перетворюється в електричну енергію і використовується для обігріву сбраживаемой в метантенке біомаси до необхідної температури і забезпечення безперервної роботи системи в періоди відсутності надходження сонячного випромінювання.

Виробляється двигуном Стірлінга у вигляді термомеханічного генератора електроенергія використовується частково для обігріву метантенка через бойлер, інша частина вироблюваної електричної енергії йде для забезпечення гарантованого мінімуму енергопостачання локальних споживачів.

Суть винаходу пояснюється фіг.1 і фіг.2.

Біоенергетичних ВСТАНОВЛЕННЯ ДЛЯ ВИРОБНИЦТВА БІОГАЗУ. Патент Російської Федерації RU2284967

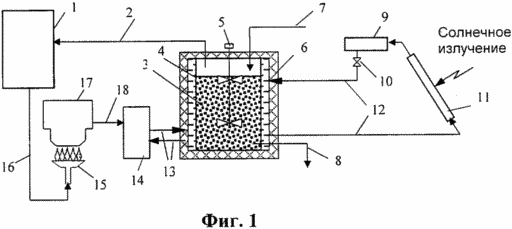

На фіг.1 представлена ​​технологічна схема автономної енергетичної установки
для отримання біогазу та електричної енергії.

Біоенергетичних ВСТАНОВЛЕННЯ ДЛЯ ВИРОБНИЦТВА БІОГАЗУ. Патент Російської Федерації RU2284967

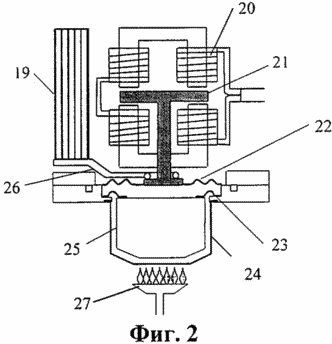

На фіг.2 представлена ​​конструкція термомеханічного генератора - двигуна Стірлінга
в поєднанні з біогазової пальником.

Установка містить газгольдер 1, трубопровід відведення біогазу 2, метантенк 3 з водяною сорочкою 4, мішалкою 5 і теплоізоляцією 6, завантажувальним 7 і вивантажувальним 8 патрубками, бак-акумулятор 9 і вентиль 10 гарячої води, плоский геліоколектор 11, трубопроводи води 12 і 13, бойлер 14, біогазову пальник 15 і трубопровід подачі біогазу 16, двигун Стірлінга 17 і систему електричного з'єднання 18.

Двигун Стірлінга, який є тепловим двигуном, виконаний у вигляді термомеханічного генератора, який на відміну від звичайного двигуна Стірлінга з робочим і витіснювальний поршнями (Кудрін О.І. Сонячні високотемпературні космічні енергодвігательние установки. Під ред. В.П.Белякова. - М .: Машинобудування, 1987. - 248 с.) має такі особливості:

  • відсутність кривошипно-шатунного механізму і повна ізоляція обох торців циліндра, оскільки агрегат не містить ні шатунів, ні будь-яких інших важелів, пов'язаних з поршнями;
  • робочий поршень тут замінений металевою діафрагмою.

Використовувана в біоенергетичної установки конструкція термомеханічного генератора в поєднанні з біогазової пальником представлена на фіг.2. і містить радіатор 19, обмотки 20 і якір 21 генератора, діафрагму 22, пружину 23, циліндр 24, витіснювач 25, охолоджуючий змійовик 26 і біогазову пальник 27.

Робочий цикл термомеханічного генератора повністю ідентичний циклу двигуна Стірлінга з робочим і витіснювальний поршнями, за винятком того, що тут витіснювач 25 приводиться в дію пружиною 23, розташованої між ним і корпусом циліндра 24. Замкнуте металевий циліндр, що містить робоче тіло двигуна, нагрівається з боку днища біогазової пальником 27 і охолоджується з зовнішньої сторони діафрагми 22, розташованої у верхній частині циліндра, охолоджуючим змійовиком 26 з радіатором 19. Металева діафрагма 22, що виготовляється з нержавіючої сталі і встановлена ​​в термомеханічному генераторі замість робочого поршня, переміщається в циліндрі 24 вгору і вниз. Ця діафрагма коливається під дією змінюється тиску робочого тіла в циліндрі. З діафрагмою жорстко пов'язаний якір (постійний магніт) 21, який здійснює коливальні рухи в обмотці 20 генератора, збуджуючи електричний струм. Необхідність установки пружини для приведення в дію витіснювача пояснюється тим, що діафрагма робить коливання з амплітудою, що не перевищує декількох міліметрів. Дія пружини, з'єднаної з витіснювачем, дає можливість системі совешаемое резонансні коливання при частоті, рівній частоті власних коливань системи. Частота коливань регулюється підбором пружини і рухомих мас, що дозволяє "підлаштуватися" під будь-яку частоту в системі електропостачання.

Робота біоенергетичної установки згідно з технологічною схемою, представленої на фіг.1, здійснюється наступним чином.

Вихідна біомаса у вигляді органічних відходів тваринництва через завантажувальний патрубок 7 завантажується в метантенк 3 з водяною сорочкою 4, мішалкою 5 і теплоізоляцією 6.

Необхідний температурний режим процесу анаеробного метанового зброджування біомаси в метантенке 3 забезпечується за допомогою перетвореної в теплову енергію в геліоколекторів 11 енергії сонячного випромінювання: нагрівається в геліоколекторів 11 і накопичується в баку-акумуляторі 9 вода через вентиль 10 гарячої води і трубопровід води 12 надходить у водяну сорочку 4 метантенка 3.

В процесі анаеробної бактеріальної деструкції органічних речовин біомаси в метантенке 3 виділяється біогаз, який через трубопровід відведення біогазу 2 надходить і накопичується в газгольдері 1.

Далі здійснюється утилізація одержуваного біогазу: частина одержуваного біогазу використовується шляхом безпосереднього спалювання в побутових опалювальних газових приладах; частина його йде в міру необхідності, в періоди відсутності надходження сонячного випромінювання, по трубопроводу для подачі біогазу 16 для спалювання в біогазової пальнику 15, розташованої з боку днища двигуна Стірлінга 17. У двигуні Стірлінга у вигляді термомеханічного генератора теплова енергія спалюваного в біогазової пальнику біогазу перетворюється в електричну енергію. Отримана таким чином електрична енергія через бойлер 14 і трубопроводи води 13 використовується для обігріву сбраживаемой в метантенке біомаси до необхідної температури і підтримування її в постійному режимі. Далі процес вироблення та використання біогазу та електроенергії триває, як зазначено вище.

З огляду на, що в даний час в умовах високої вартості виробництва і розподілу електроенергії особливу увагу привертають місцеві паливно-енергетичні ресурси, застосування біоенергетичної установки з двигуном Стірлінга у вигляді термомеханічного генератора може істотно підвищити рівень енергозабезпечення споживачів в умовах відсутності централізованого енергопостачання.

ФОРМУЛА ВИНАХОДУ

Біоенергетична установка, що містить метантенк з водяною сорочкою, теплоізоляцією, мішалкою, завантажувальним і вивантажувальним патрубками, трубопроводи подачі біогазу і газгольдер, що відрізняється тим, що вона забезпечена геліоколекторів, бойлером і двигуном Стірлінга у вигляді термомеханічного генератора з розташованої з боку днища двигуна біогазової пальником, яка з'єднана з трубопроводом для подачі біогазу з газгольдера, при цьому в двигуні Стірлінга теплова енергія спалюваного в біогазової пальнику біогазу перетворюється в електричну енергію і використовується для обігріву сбраживаемой в метантенке біомаси до необхідної температури і забезпечення безперервної роботи системи в періоди відсутності надходження сонячного випромінювання.
