ВИНАХІД
Патент Російської Федерації RU2068812
СПОСІБ ЗБАГАЧЕННЯ БІОГАЗУ
Ім'я винахідника: Тумченок В.І.
Ім'я патентовласника: Хабаровський верстатобудівний завод
Адреса для листування:
Дата початку дії патенту: 1991.07.19
Винахід відноситься до техніки збагачення біогазу з виведенням з його складу діоксиду вуглецю, сірководню та водяної пари, перші два компоненти поглинають протококкових водорості, наприклад хлорелу і серобактерии, а водяні пари відокремлюють конденсацією. Спосіб може бути використаний на очисних спорудах сільського господарства при виробленні білкової добавки в корми. Суть винаходу: на перекритті метантенка розміщений резервуар з каналом підведення субстрату і тангенціальним каналом відводу субстрату з біомасою. На днище резервуара розміщені перфоровані радіальні труби, які взаємодіють з перфорованим кільцевим колектором, що утворюють з вентилятором циркуляційний контур, повідомлений патрубком з газовим простором метантенка. Спосіб збагачення здійснюють поглинанням домішок мікроорганізмами, що розмножуються в субстраті, а водяні пари конденсують на поверхні конденсатора шатра. Спосіб здійснюють в безперервному режимі.
ОПИС ВИНАХОДИ
Винахід відноситься до технології збагачення біогазу метаном при вилученні з нього діоксиду вуглецю, сірководню та водяної пари і може бути використано на очисних спорудах сільського господарства, що виробляють білково-вітамінну добавку в корм на основі протококкових водоростей, наприклад хлорели.
Відомий спосіб отримання і очищення біогазу, який передбачає його подачу від джерела отримання в ємність і подальшу обробку з конденсацією водяної пари, при застосуванні якого концентрація метану в біогазі не перевищує 65 70 що не дозволяє використовувати такий біогаз в якості пального в двигунах внутрішнього згоряння [1]
Мета винаходу підвищення концентрації метану в біогазі та звільнення його від домішок досягається тим, що обробку біогазу проводять в ємності шляхом багаторазового його барботирования через шар субстрату і в замкнутому циркуляційному контурі з добавкою свіжого біогазу з метантенка, при цьому в субстраті культивують протококкових водорості і серобактерии, а утворюються водяні пари відокремлюють під кришкою ємності за допомогою світлопроникний шатра, службовця поверхнею конденсації, і повертають таким чином в субстрат для зрошення водоростей.
Протококкових водорості споживають вуглекислий газ для побудови клітинного речовини і при цьому відбувається підвищення концентрації метану в біогазі, а серобактерии переводять сірководень до органічної сірки і остання використовується в якості елемента живлення бактеріями і водоростями.
 |
 |

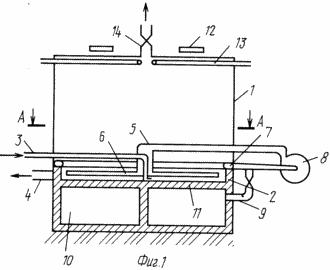

На фіг. 1 показана установка для здійснення способу збагачення біогазу, поздовжній розріз; на фіг. 2 розріз А-А на фіг. 1.
Установка для здійснення способу включає світлопроникний намет 1, під яким розміщена ємність 2 з каналом 3 підведення субстрату і каналом 4 відводу відпрацьованого субстрату з хлорела, канал 5 підведення біогазу з радіальними трубами 6 і відведення біогазу в вигляді кільцевого колектора 7, повідомленого з вентилятором 8 і патрубком 9 метантенка 10, розміщеного під перекриттям 11 ємності 2. Намет 2 забезпечений світильниками 12, розміщеним над ним і конденсатором 13, змонтованим під ним, і патрубком 14 відводу збагаченого біогазу.
приклад
Обробку біогазу проводять в ємності 2 шляхом багаторазового його барботирования при витіканні з радіальних труб 6 через шар субстрату і в замкнутому циркуляційному контурі канал 5 з вентилятором 8 з добавкою свіжого біогазу по патрубку 9 з метантенка 10, при цьому в субстраті культивують протококкових водорості і серобактерии, а утворюються водяні пари відокремлюють під кришкою ємності 2 за допомогою світлопроникний шатра 1, службовця поверхнею конденсації, і повертають таким чином в субстрат для зрошення водоростей. Відпрацьований субстрат зі зваженими в ньому протококкових водоростями відводять по каналу 4. Як субстрат використовують прояснені продукти життєдіяльності тварин і птиці, які підводять по каналу 3. Збагачений біогаз, щільність якого суттєво менше щільності діоксиду вуглецю, відводять з-під намету 1 по патрубку 14 .
При вирощуванні протококкових водоростей витрати на діоксид вуглецю складають понад 20 всіх витрат, а тому поєднання збагачення біогазу з виробництвом кормової добавки знижує витрати виробництва.
ФОРМУЛА ВИНАХОДУ
Спосіб збагачення біогазу, який передбачає його отримання і подачу від джерела отримання в ємність і подальшу обробку, що відрізняється тим, що обробку біогазу проводять в ємності шляхом багаторазового його барботирования через шар субстрату і в замкнутому циркуляційному контурі з добавкою свіжого біогазу з метантенка, при цьому в субстраті культивують протококкових водорості і серобактерии, а утворюються водяні пари відокремлюють під кришкою ємності за допомогою світлопроникний шатра, службовця поверхнею конденсації, і повертають таким чином в субстрат для зрошення водоростей.
Версія для друку
Дата публікації 05.01.2007гг
