ВИНАХІД
Патент Російської Федерації RU2093565
Біореактори ДЛЯ ВИРОБЛЕННЯ БІОГАЗУ
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.03.07
Призначення: утилізація продуктів життєдіяльності тварин, птиці, людини, рослинних залишків для вироблення біогазу. Суть винаходу: біореактор містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газової ємністю, що включає плаваючий дзвін з патрубком відведення біогазу і гідравлічним затвором, і розміщений із зовнішнього боку корпусу твердофазний ферментатор. Концентрично плаваючого дзвону розміщена прозора перегородка з утворенням додаткової газової порожнини над твердофазним ферментатором, що містить розсувну перегородку, наприклад, з шарніром.
ОПИС ВИНАХОДИ
Винахід відноситься до утилізації продуктів життєдіяльності тварин, птиці, людини, рослинних залишків: вуглець-азотовмісних відходів, різних стоків для вироблення біогазу в індивідуальних господарствах.
Відомий біореактор, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній, повідомленої з газової ємністю, що включає плаваючий дзвін з патрубком відведення біогазу і гідравлічним затвором. [1] недоліком якого є висока витрата біогазу на термостатирование процесу бродіння.
Технічне завдання, яке вирішується винаходом, полягає в підвищенні ефективності переробки відходів при їх утилізації та переказ в біогаз. Завдання вирішується тим, що концентрично плаваючого дзвону розміщена прозора перегородка з утворенням додаткової газової порожнини над твердофазним ферментатором, що включає розсувну перегородку, наприклад, з шарніром.
 |
 |

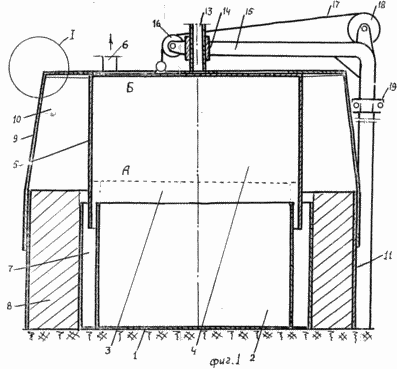

На фіг. 1 показаний поздовжній розріз біореактора; на фіг. 2 схема біореактора при розвантаженні твердофазного ферментатора.
Біореактор містить корпус 1 з камерою 2 бродіння в нижній частині і газової порожниною 3 у верхній, повідомленої з газової ємністю 4, що включає дзвін 5 з патрубком 6 відведення біогазу і гідравлічним затвором 7 і розміщеним концентрично йому твердофазним ферментатором 8, а концентрично плаваючого дзвону 5 розміщена прозора перегородка 9, наприклад з поліетиленової плівки, з утворенням додаткової газової порожнини 10 над твердофазним ферментатором 8, що включає розсувну перегородку 11, наприклад, з шарніром 12. Плаваючий дзвін 5 виконаний зі шлангом 13, розміщеної в направляючої 14 укосіни 15, причому дзвін 5 забезпечений підйомним пристроєм, що включає блок 16, трос 17 і лебідку 18.
Біореактори працює наступним чином
При піднесеному дзвоні 5 за допомогою підйомного пристрою, що включає блок 16, трос 17 і лебідку 18, і зрушеною в сторону на опорі 19 укосіни 15 перевантажують недобродів з камери 2 бродіння в твердофазний ферментатор 8, потім встановлюють на місце дзвін 5. У твердофазном ферментаторі 8 за рахунок термохімічних процесів температура підвищується до 50 70 o C, що призводить до загибелі патогенної флори і втрати схожості насіння бур'янів. Одночасно тепло, що виділяється в твердофазном ферментаторі 8 через гідравлічний затвор 7, термостатирует процес бродіння в камері бродіння 2. Виділяється біогаз піднімає дзвін 5 з положення "А" в положення "Б" з відбором його через патрубок 6, при цьому напрямна штанга 13 переміщається по направляючої 14 укосіни 15, забезпечуючи центрування дзвони 5 щодо гідравлічного затвора 7. Прозора перегородка 9 і додаткова газова порожнина 10 термостатируют процеси в камері 2 і твердофазном ферментаторі 8 і знижують до мінімуму поширення запаху і втрати азоту в атмосферу. Після завершення процесу бродіння і зниження виходу біогазу відводять в сторону дзвін 5, розсовують в сторону перегородку 11, наприклад, щодо шарніра 12 і вивантажують вміст з твердофазного ферментатора 8, що є цінним добривом / позбавленим запаху і із загиблою патогенною флорою і насінням бур'янів. З камери 2 при зрушено в кільце перегородці 11 в твердофазний ферментатор 8 перевантажують недобродів, а в камеру 2 завантажують свіжі відходи. Частина недоброда залишають в якості затравки процесу бродіння на днище камери 2. Для ефективного бродіння завантаження в камері 2 коливання температури не повинно перевищувати 1 o C на добу. Це досягається за рахунок ізоляції з бічної поверхні гідравлічним затвором 7 з водою, що володіє високою інерційністю і шаром компосту в твердофазном ферментаторі 8, знизу камера 2 термостатіруєтся грунтом, а зверху шаром біогазу під плаваючим дзвоном 5 і газової порожниною 10 і прозорою перегородкою 9.
Такі біореактори доцільні для обсягів камери 2 бродіння близько 1, 2 і 3 кубометра завантаження. Доцільна робота паралельних двох біореакторів, коли один працює з максимальним виходом біогазу, а в другому відбувається зниження виходу біогазу і перезавантаження і вихід на експлуатаційний режим.
ФОРМУЛА ВИНАХОДУ
1. Биореактор, що містить корпус з камерою бродіння в нижній частині і газової порожниною у верхній частині, з'єднаної з газовою ємністю у вигляді плаваючого дзвони з патрубком відведення біогазу і гідравлічним затвором, причому під дзвоном концентрично дзвону встановлений твердотільний ферментатор, що відрізняється тим, що між дзвоном і ферментатором концентрично розміщена прозора перегородка, а твердотільний ферментатор містить розсувну перегородку.
2. Биореактор по п.1, що відрізняється тим, що прозора перегородка виконана з полімерної плівки.
3. Биореактор по п.1, що відрізняється тим, що розсувна перегородка виконана з шарніром.
