Патент Російської Федерації RU2084515

БІОГАЗОГЕНЕРАТОР

Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.03.07

Використання: анаеробна очищення стоків, утилізація твердих вуглець-азотовмісних відходів в індивідуальних будинках з виробленням біогазу для опалення, нагріву води, приготування їжі, освітлення і з залишку біодобрива. Суть винаходу: біогазогенератор містить корпус з перегородками, що розділяють його на камери кислого, нейтрального, лужного, метанового бродіння, розміщене між патрубком завантаження і патрубком розвантаження подрібнююче пристрій з приводним валом, лопатями і перфорованої перегородкою, що повідомляє подрібнююче пристрій з камерою кислого бродіння в нижній частині , газової порожниною у верхній частині корпусу, повідомленої зі збіркою біогазу, виконаним у вигляді нерухомого корпусу з рухомою оболонкою у верхній частині. Рухома оболонка збірника біогазу виконана у вигляді гофра, герметичного закріпленого на жорсткому корпусі, що має вгорі перегородку, виконану за допомогою ключового штангою, яка взаємодіє з трубою жорсткого корпусу. На перегородці розміщені змінні вантажі, а жорсткий корпус виконаний з патрубком підведення і патрубком відведення біогазу і патрубком відведення конденсату водяної пари біогазу.

ОПИС ВИНАХОДИ

Винахід відноситься до анаеробної очистки стоків, утилізації вуглець-азотовмісних відходів в індивідуальних будинках з виробленням біогазу для опалення, нагріву води, приготування їжі, освітлення і біодобрива.

Відомий біогазогенератор, що містить вертикальний корпус з технологічними перегородками, патрубками підведення стоків і відведення продуктів бродіння (Янко В. Г. Янко Ю.Г. Обробка стічних вод і осаду в метантенках. Київ, 1978, с. 40, рис. 8), в якому низький ступінь зброджування стоків та відходів.

Відомий біогазогенератор, що містить корпус з перегородками, що розділяють на камери кислого, нейтрального, лужного, метанового бродіння, газової порожниною у верхній частині і патрубками завантаження і розвантаження (Віестур У.Е. Кузнєцова А.М. Савенков В.В. Система ферментації. Рига , 1986, с. 18-19, рис. 2.2; 2.3), недоліком якого є низька стабільність тиску біогазу, що надходить споживачеві, що знижує ефективність його роботи.

Завдання винаходу підвищення ефективності роботи біогазогенератора - досягається тим, що рухлива оболонка збірника біогазу виконана у вигляді гофра, герметично закріпленого на жорсткому корпусі, а вгорі до рухомої перегородки, виконаної за допомогою ключового штангою, яка взаємодіє з трубою жорсткого корпусу, і на перегородці розміщені змінні вантажі, причому жорсткий корпус виконаний з патрубком підведення і патрубком відведення біогазу і патрубком відведення конденсату.

Гофр змінює обсяг збірника біогазу при нерівномірності його споживання, причому штанга і труба забезпечують напрямок переміщення рухомий перегородки, а за рахунок вантажів забезпечується необхідний тиск біогазу у споживача.

БІОГАЗОГЕНЕРАТОР

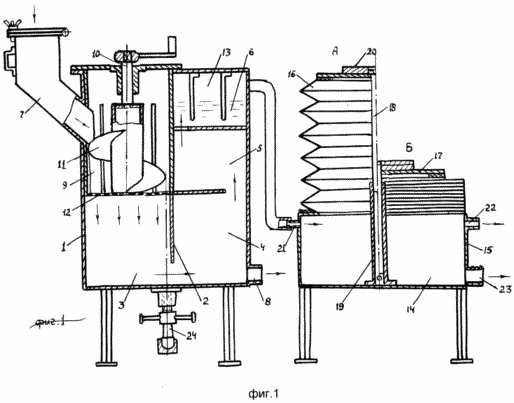

На кресленні схематично показаний поздовжній розріз біогазогенератора, що містить корпус 1 з перегородками 2, які поділяють його на камери 3 - кислого, 4 нейтрального, 5 лужного, 6 метанового бродіння, між патрубком 7 завантаження і патрубком 8 розвантаження розміщено подрібнююче пристрій 9 з приводним валом 10, лопатями 11 і перфорованої перегородкою 12 в нижній частині, що повідомляє подрібнююче пристрій 9 з камерою 3 кислого бродіння. У верхній частині корпус 1 має газову порожнину 13, повідомлену зі збіркою 14 біогазу, виконаним у вигляді нерухомого корпусу 15 з рухомою оболонкою у вигляді гофра 16, герметично закріпленого на жорсткому корпусі 15 і має на вільному кінці перегородку 17 з направляючою штангою 18, яка взаємодіє з трубою 19 жорсткого корпусу 15, а на перегородці 17 розміщені змінні вантажі 20, причому жорсткі корпус 15 виконаний з патрубком 21 підведення і патрубком 22 відведення біогазу і патрубком 23 відводу конденсату.

БІОГАЗОГЕНЕРАТОР працює наступним чином

Через патрубок 7 здійснюють завантаження стоків і углеродазотсодержащіх відходів в подрібнююче пристрій 9, причому концентрацію приймають близько 6-10% а співвідношення між вуглецем і азотом близько 20: 1. Завантаження подрібнюють лопатями 11 об виступи корпусу измельчающего пристрою 9 при обертанні приводного вала 10 до розмірів частинок, порівнянних з розмірами мікроорганізмів при зброджуванні, субстрат проходить через отвори перфорованої перегородки 12 в камеру 3 кислого бродіння і потім сбраживается послідовно в камерах 4, 5 і 6. корпус 1 періодично струшують на упорі 24. Утворений біогаз з газової порожнини 13 через патрубок 21 відводять до збірки 14. При заповненні збірника 14 біогазом гофри 16, виконані з пружного матеріалу, розходяться зі збільшенням обсягу, причому гофри 16 центруються щодо корпусу 15 штангою 18, переміщається в трубі 19. Для створення заданого тиску біогазу в збірнику 14 на перегородці 17 встановлюють противаги 20. у положенні "а" показаний збірник 14 заповнення його біогазом, а в положенні "Б" спорожнення. При завантаженні через патрубок 7 одночасно відводять перебродила масу через патрубок 8 і періодично через патрубок 23 відводять конденсат водяної пари з біогазу.

ФОРМУЛА ВИНАХОДУ

Біогазогенератор, що містить корпус з перегородками, що розділяють його на камери кислого, нейтрального, лужного і метанового бродіння, газової порожниною у верхній частині корпусу і патрубками завантаження і розвантаження, що відрізняється тим, що він забезпечений подрібнюючим пристроєм з приводним валом і лопатями, розміщеними в місці розташування патрубка завантаження, перфорованої перегородкою, що відокремлює подрібнююче пристрій від камери кислого бродіння, і збіркою біогазу, повідомленими з газової порожниною корпусу і складається з жорсткого корпусу з трубою і герметично закріпленої у верхній його частині рухомий оболонки, виконаної у вигляді гофра, що має на вільному кінці перегородку за допомогою ключового штангою, яка взаємодіє з трубою корпусу, і розміщеними на перегородці змінними вантажами, при цьому жорсткий корпус оснащений патрубком підведення і відведення біогазу та відведення конденсату.
