ВИНАХІД
Патент Російської Федерації RU2099415
ПОБУТОВИЙ АПАРАТ метанового бродіння
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.01.17
Використання: при анаеробної переробки гною, посліду, фекалії, містять вуглець твердих відходів, виробленні біогазу для потреб опалення, приготування їжі, нагрівання води в котеджах, дачних будинках, подвір'ях фермерських господарств. Сутність: побутової апарат метанового бродіння містить корпус, розділений на камери для кислого, нейтрального лужного та метанового бродіння перегородками з виконаними в них вікнами для проходу субстрату. На приводних валах укріплені перемішують елементи. Концентрично їм встановлені стійки з обичайками, розташованими з утворенням між ними циркуляційних зазорів. У камері для кислого бродіння розміщена має перфоровані дно ємність розпилювача з приводним валом і измельчающими елементами. Завантажувальний пристрій має герметизирующую кришку і гідравлічний затвор, розташований в ємності розпилювача.
ОПИС ВИНАХОДИ
Винахід відноситься до апаратів анаеробного зброджування гною, посліду, фекалії, містять вуглець твердих відходів, стоків і може бути використано для вироблення біогазу для потреб опалення, приготування їжі, нагрівання води в котеджах, дачних будинках, подвір'їв фермерських господарств.
Відомий апарат метанового бродіння, що містить корпус з технологічними перегородками і патрубками підведення і відведення середовищ (Янко В.Г. Янко Ю. Г. "Обробка стічних вод і осаду в метантенках," Київ, 1978, с.40, рис.8), в якому низький ступінь зброджування, так як беруть участь в сбраживании субстрату мікроорганізми продуктами життєдіяльності пригнічують один одного.
Відомий побутової апарат метанового бродіння, що містить корпус з перегородками, встановленими з утворенням камер для кислого, нейтрального, лужного і метанового бродіння, викладених вікнами, виконаними по черзі зверху і знизу перегородок для проходу субстрату від завантажувального пристрою до розвантажувального (Віестур У.Е. Кузнецов А . М. Савенков В.В. Системи ферментації, Рига, 1986, с. 18, рис. 22). Це пристрій найближче до даного винаходу по технічній сутності і досягається результату. Однак в цьому відомому апараті низький ступінь подрібнення суспензій субстрату при перемішуванні, що знижує ефективність роботи апарати.
Винахід направлено на досягнення технічного результату, що полягає в підвищенні ефективності роботи апарату.
Це досягається тим, що побутовий апарат метанового бродіння, що містить корпус з перегородками, встановленими з утворенням камер для кислого, нейтрального, лужного і метанового бродіння, повідомленими вікнами, виконаними по черзі зверху і знизу перегородок для проходу субстрату від завантажувального пристрою до розвантажувального, відрізняється тим, що апарат оснащений перемішують елементами, встановленими на приводних валах, і концентрично їм встановленими стійками з обичайками, закріпленими на стійках з зазорами для циркуляції субстрату між ними, при цьому завантажувальний пристрій забезпечений герметизуючої кришкою у верхній частині і гідравлічним затвором в нижній, розміщеному в ємність розбивателі , що взаємодіє з камерою для кислого бродіння через перфоровані днище, причому в ємності розміщений вал, забезпечений приводом з измельчающими елементами.
 |
 |

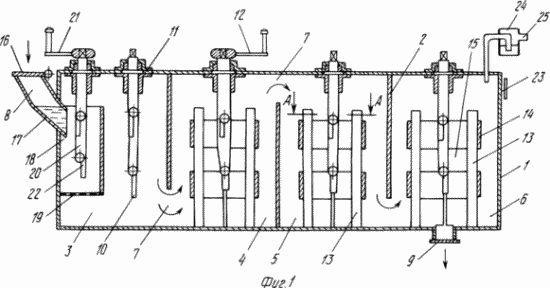

На фіг. 1 представлений побутової апарат метанового бродіння, поздовжній розріз, на фіг. 2 розріз А-А на фіг. 1.
Побутовий апарат метанового бродіння містить корпус 1 з перегородками 2, встановленими з утворенням камер 3, 4, 5, 6 відповідно кислого, нейтрального, лужного і метанового бродіння, викладених один з одним вікнами 7, виконаними по черзі зверху і знизу перегородок 2 для проходу субстрату від завантажувального пристрою 8 до розвантажувального пристрою 9. Апарат забезпечений перемішують елементами 10, встановленими на валах 11, забезпечених приводами 12.
Концентрично перемішують елементами 10 вала 11 установлені стійки 13 з обичайками 14, закріпленими на стійках 13 з зазорами 15 для циркуляції субстрату між ними.
Завантажувальний пристрій 8 забезпечено герметизуючої кришкою 16 у верхній частині, гідравлічним затвором 17 в нижній, розміщеному в ємності 18 розбивателі, що взаємодіє з камерою 3 для кислого бродіння через перфоровані днище 19, в ємності 18 розміщений вал 20, забезпечений приводом 21 і измельчающими елементами 22. подрібнюючі елементи 22 виконані так, що в статиці вони збігаються з валом і при обертанні відходять від нього зі збільшенням області обробки субстрату і забезпеченням подрібнення суспензій до розмірів частинок, порівнянних з розмірами мікроорганізмів: кіслотогенов. ацетогенов, ацетогідрогенов і метаногенів. Камера 6 для метанового бродіння виконана з вибуховим клапаном 23, гідравлічним затвором 24 і патрубком 25 відведення біогазу.
Побутовий апарат метанового бродіння працює наступним чином.
Через завантажувальний пристрій 8 при відкритій кришці 16 здійснюють завантаження ємності 18 розбивателі, причому при обертанні вала 20 від приводу 21 відбувається подрібнення суспензій измельчающими елементами 22, які розходяться в бік від вала 20 під дією сил інерції. Концентрацію суспензій в субстраті приймають 4-5% причому співвідношення 20: 1. Суспензії через перфорацію днища 19 переходять в камеру 3 кислого бродіння корпусу 1 і через вікна 7 субстрат проходить послідовно камери 4, 5 і 6. У кожній камері здійснюють поряд з перемішуванням доізмельченіе суспензій елементами 10 при обертанні вала 11 від приводу 12, причому між елементами 10 і стійками 13 виникають зрізують зусилля. Одночасно обичайки 14 формують циркуляційні контури, що підвищують кратність впливу елементів 10 на суспензії в субстраті. Заповнення корпусу 1 субстратом здійснюють на 4/5 об'єму, причому перемішують елементи 10 руйнують кірку на поверхні субстрату і перемішування осаду на днище корпусу 1. Утворений в камері 6 метанового бродіння біогаз через гідравлічний затвор 24 по патрубку 25 відводять споживачеві. Корпус 1 виконують без теплоізоляції і процес зброджування здійснюють при температурі 18-24 o C з термостатуванням теплом приміщення, в якому встановлений апарат. Рівень субстрату в корпусі 1 встановлюють за рівнем його в гідравлічному затворі 17 завантажувального пристрою 8. Завантаження через завантажувальний пристрій 8 і розвантаження через пристрій 9 здійснюють періодично при безперервному процесі зброджування в корпусі 1 і періодичності процесів перемішування і подрібнення приводами 12 і 21. Суспензії послідовно перемішуються від завантажувального пристрою 8 через ємність 18, її перфоровані днище 19, проходять через вікна 7 по камерах 3,4,5 і 6, і у вигляді послеброжевого залишку їх відводять через розвантажувальний пристрій 9, наприклад, в ємність (відро) для подальшого використання в як біодобрива. Апарат дозволяє утилізувати макулатуру, відходи переробки овочів, фруктів, рослинні залишки саду або городу, фекалій жителів, гній і послід домашніх тварин і птахів. Гідравлічний затвор 17 і герметизирующая кришка 16 усувають ймовірність появи запахів в приміщенні, в якому встановлено апарат. Вали 11 і вал 20 виконані з ущільненнями, що виключають появу запахів і метану і в приміщенні
При експлуатації даного пристрою можливо забезпечити оздоровлення екологічної обстановки навколо об'єкта, в якому встановлений апарат. Використання його рентабельно.
ФОРМУЛА ВИНАХОДУ
Побутовий апарат метанового бродіння, що містить корпус з перегородками, встановленими з утворенням камер для кислого, нейтрального, лужного і метанового бродіння, викладених вікнами, виконаними по черзі зверху і знизу перегородок для проходу субстрату від завантажувального пристрою до розвантажувального, що відрізняється тим, що апарат оснащений перемішують елементами , встановленими на приводних валах, і концентрично їм встановленими стійками з обичайками, закріпленими на стійках з зазорами для циркуляції субстрату між ними, при цьому завантажувальний пристрій забезпечений герметизуючої кришкою у верхній частині і гідравлічним затвором в нижній, розміщеним в ємності розбивателі, що взаємодіє з камерою для кислого бродіння через перфоровані днище, причому в ємності розміщений вал, забезпечений приводом і измельчающими елементами.
Версія для друку
Дата публікації 05.01.2007гг
