ВИНАХІД
Патент Російської Федерації RU2107043
акумулює метантенки
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.01.17
Використання: очищення стоків і утилізація твердих вуглець і азотвмісних відходів з виробленням біогазу. Суть винаходу: акумулює метантенк, що містить корпус, розділений перегородками на камери кислого, нейтрального, лужного і метанового бродіння, повідомлені одна з іншого за допомогою вікон для проходу субстрату і мають газові порожнини у верхній частині, встановлені в камерах перемішують пристрої, колону для збагачення біогазу, розділену перфорованими горизонтальними перегородками на збірник біогазу та секції, заповнені зернистої иммобилизационной засипанням, повідомлену з камерою метанового бродіння за допомогою патрубків і патрубок для відведення біогазу, приєднаний до верхньої частини колони, що має гідрозатвор, з'єднаний трубопроводом з нижньою частиною колони.
ОПИС ВИНАХОДИ
Винахід відноситься до очищення стоків, утилізації твердих вуглець і азотвмісних відходів домашнього господарства з виробленням біогазу при анаеробному зброджуванні для потреб опалення, приготування їжі, нагрівання води в будинках індивідуального користування.
Відомий метантенк, що містить корпус з технологічним перегородками і патрубками підведення стоків та відходів і відведення продуктів бродіння (Янко В.Г., Янко Ю. Г. Обробка стічних вод і осаду в метантенках. Київ, 1978, с.40, рис. 8) , в якому невисока ступінь розпаду беззольной органіки через гальмування життєдіяльності одних мікроорганізмів метаболітами інших.
Відомий метантенк, що містить корпус з перегородками, що утворюють камери кислого, нейтрального, лужного і метанового бродіння, повідомлені один з одним вікнами для проходу субстрату і газовими порожнинами в верхніх частинах корпусу, виконані з перешивати пристроями у вигляді валу, забезпеченого приводом і деталями перемішування при переміщенні субстрату від завантажувального пристрою до розвантажувального, і пристрої відведення біогазу в вигляді гідравлічного затвора з патрубком (Віестур У.Е., Кузнецов А.М., Савенков В.В. Системи ферментації. Рига, 1986, с.18-19, рис. 2.2, 2.3), в якому відсутні умови акумулювання біогазу при перервах його використання споживачем, що знижує ефективність роботи метантенка.
Мета винаходу - підвищення ефективності його роботи - досягається тим, що камера метанового бродіння по біогазу і рідкої складової послеброжевого залишку повідомлена з колоною збагачення у вигляді вертикального корпусу з горизонтальними перфорованими перегородками і розміщеної на них зернистої иммобилизационной засипанням, що утворюють секції для проходу зверху вниз рідкої складової послеброжевого залишку, а від низу до верху біогазу в збірник, розміщеної над колоною збагачення, забезпеченою гідравлічним затвором і патрубком відведення біогазу в нижню секцію.
Таке виконання підвищує кратність циркуляції біогазу через колону збагачення з підвищенням вмісту метану в біогазі та скороченням вмісту вуглекислого газу, який відновлюється метаногенами в метан, тобто відбувається акумулювання енергії в одиниці об'єму біогазу, що скорочує його витрата при споживанні. При тривалих перервах в споживанні біогазу їм наповнюють еластичні ємності, наприклад, з поліетилену типу "гармошки".
 |
 |

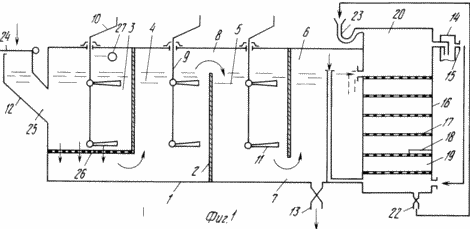

На фіг. 1 схематично показаний акумулює метантенк, поздовжній розріз; на фіг. 2 - поздовжній розріз ємності для біогазу.
Акумулює метантенк містить корпус 1 з перегородками 2, що утворюють камери; кислого 3, нейтрального 4, лужного 5, метанового 6 бродіння, повідомлені один з одним вікнами 7 для проходу субстрату і газовими порожнинами 8 у верхніх частинах корпусу 1, виконані із пристроями у вигляді валу 9, забезпеченого приводом 10 і деталями 11 перемішування при переміщенні субстрату від завантажувального пристрою 12 до розвантажувального 13, і пристрої відведення біогазу в вигляді гідравлічного затвора 14 з патрубком 15. Камера 6 метанового бродіння по біогазу і рідкої складової послеброжевого залишку повідомлена з колоною 16 збагачення у вигляді вертикального корпусу з горизонтальним перфорованими перегородками 17 і розміщеної на них зернистої иммобилизационной засипанням 18, що утворюють секції 19 для проходу зверху вниз рідкої складової послеброжевого залишку, а від низу до верху біогазу в збірник 20, розміщений над колоною 16 збагачення, забезпечений гідравлічним затвором 14 з патрубком 15 відведення біогазу в нижню секцію 19 колони 16 збагачення або еластичну ємність 21. Колона 16 виконана з патрубком 22 відводу рідкої складової послеброжевого залишку і сифоном 23 для заливки в верхню частину. Завантажувальний пристрій 12 виконано з кришкою 24 і гідравлічним затвором 25, а камера 3 кислого бродіння виконана з перфорованим днищем 26. Камера 3 кислого бродіння виконана з вікном 27 в перегородці 2, повідомляють її газову порожнину 8 з газової порожниною камери 4 нейтрального бродіння.
Акумулює метантенки працює наступним чином
При відкритій кришці 24 в завантажувальний пристрій 12 періодично заливають стоки і вносять вуглець і азотсодержащие відходи з тим, щоб співвідношення між вуглецем і азотом становило близько 20: 1, а концентрація твердої складової в субстраті - близько 4-6%, причому ступінь заповнення визначають за рівнем рідини в завантажувальному пристрої 12. при закритій кришці 24 в камері 3 кислого бродіння готують субстрат при обертанні вала 9 від приводу 10 і подрібнюють суспензії деталями 11 пристроями, до розмірів частинок, порівнянних з розмірами отворів в перфорованому днище 26. субстрат послідовно обробляють в камерах 3, 4, 5 і 6 кіслотогенамі, ацетогенамі, ацетогідрогенамі і метаногенами. Відведення твердої складової через розвантажувальний пристрій 13 і рідкої складової послеброжевого залишку через патрубок 22 здійснюють періодично або безперервно. З камери 6 метанового бродіння біогаз і субстрат надходять в колону 16 збагачення, причому надходження останнього здійснюється за рахунок збільшення обсягу при газифікації, а біогазу за рахунок надлишкового тиску в газовій порожнини 8 камери 6. Субстрат переміщається зверху вниз через перфоровані перегородки 17 і розміщений на них шар иммобилизационной засипки 18 (керамзит, спучений перліт, модифікований цеоліт і т.д.). Метаногени розкладають своїми ферментами воду субстрату на водень і кисень (ферментолиз), причому водень відновлює вуглекислий газ до метану, а кисень окисляє домішки, таким чином відбувається акумулювання енергії в одиниці об'єму біогазу. При відсутності тривалого споживання біогазу його рециркулируют підкачкою через колону 16 збагачення, а осветленную рідку складову послеброжевого залишку вручну відбирають з патрубка 22 і заливають через сифон 23. Одночасно біогаз через гідравлічний затвор 14 і патрубок 15 відбирають в еластичну ємність 21 і він може бути використаний в як товарний продукту. Метантенк виготовляють з вуглецевої котельні стали, і мінімальний вміст кисню в продуктах при анаеробному розпаді зводить до мінімуму корозію апарату, причому стінки ингибируются продуктами розпаду субстрату.
Зрослі ціни на викопні невідновлювані енергоресурси (природний газ, вугілля, мазут і т. Д.) Роблять експлуатацію метантенка, що працює в умовах термостатування повітрям приміщення при температурах 18-24 o C, рентабельною. Одночасно поліпшується екологічна обстановка навколо об'єкта використання.
ФОРМУЛА ВИНАХОДУ
Акумулює метантенк, що містить корпус, розділений перегородками на камери кислого, нейтрального, лужного і метанового бродіння, повідомлені одна з іншого за допомогою вікон для проходу субстрату і мають газові порожнини у верхній частині, встановлені в камерах перемішують пристрої у вигляді валу з лопастями, завантажувальні і розвантажувальні пристрою і засіб для відведення біогазу в вигляді гідравлічного затвора, встановленого на патрубку для відведення біогазу, який відрізняється тим, що він забезпечений колоною для збагачення біогазу, розділеної перфорованими горизонтальними перегородками на збірник біогазу в верхній частині та секції, заповнені зернистої иммобилизационной засипанням, повідомленої з камерою метанового бродіння за допомогою патрубка для подачі з камери в колону в напрямку зверху вниз рідкої складової послеброжевого залишку і патрубка для подачі від низу до верху з камери в колону біогазу, при цьому патрубок для відведення біогазу приєднаний до верхньої частини колони, і гідрозатвор має трубопровід для подачі біогазу в нижню частину колони.
