ВИНАХІД
Патент Російської Федерації RU2208596
СПОСІБ І ПРИСТРІЙ ДЛЯ БІОЛОГІЧНОЇ ОЧИСТКИ РІДИНИ
З ОСВІТОЮ БІОГАЗУ
Ім'я винахідника: ФОН НОРДЕНСКЙЁЛЬД Райнхарт (DE)
Ім'я патентовласника: ФОН НОРДЕНСКЙЁЛЬД Райнхарт (DE)
Патентний повірений: Веселицький Ірина Олександрівна
Адреса для листування: 101000, Москва, Малий Златоустінскій пров., 10, кв.15, "Євромаркпат", Патентному повіреному І.А.Веселіцкой, рег.№ 0011
Дата початку дії патенту: 1999.01.28
Винахід відноситься до способу і пристрою для біологічного очищення рідини з порівняно високим вмістом органічних забруднень, насамперед стічних вод, в анаеробних умовах з утворенням біогазу. Спосіб здійснюють в басейні, в якому рідина спочатку піддають обробці на стадії (А) змішування і підкислення, потім піддають обробці на стадії (Б) сильного забруднення з рециркуляцією активного мулу і потім на стадії (В) слабкого забруднення піддають анаеробного розкладання з утворенням метану, після чого піддають освітленню на стадії (Г) вторинного освітлення, на якій можливо і здійснювати рециркуляцію мулу. При цьому вловлюють біогаз, що утворюється на стадії (Б) сильного забруднення і на стадії (В) слабкого забруднення. Зони сильного і слабкого забруднення закриті зверху газонепроникної плівкою, яка утворює газосборнік. Технічний ефект - підвищення ступеня очищення, високий вихід метану, зниження капітальних витрат і підвищення надійності в роботі.
ОПИС ВИНАХОДИ
Винахід відноситься до способу і пристрою для біологічного очищення рідини з порівняно високим вмістом органічних забруднень, насамперед стічних вод, в анаеробних умовах і з освітою біогазу.
Поняттям "стічна вода" зазвичай називають воду зі зміненим хімічним складом і / або фізичними властивостями після її побутового, виробничого або промислового використання, перш за все забруднену воду, що попадає по стоків в каналізацію.
Біологічне очищення рідин з високим ступенем забруднення, відповідно очищення стічних вод являє собою комплекс заходів по видаленню з цих рідин містяться в них в розчиненому, колоїдному або дрібнодисперсному вигляді органічних забруднень в результаті життєдіяльності мікроорганізмів, т. Е. Аеробного і / або анаеробного розкладання, супроводжуваного освітою газу з формуванням нової клітинної субстанції і її сорбцией бактеріальними коагулятамі, біологічної плівкою або гранульованим активним мулом.
Зазвичай біологічну очистку стічних вод здійснюють на станціях біологічного очищення з використанням тих же, відповідно аналогічних процесів, які протікають і при біологічному самоочищення води в проточних водоймах, але, як очевидно, на станціях біологічного очищення ці процеси відбуваються більш інтенсивно за рахунок використання відповідних технічних засобів . Так само в природних умовах має місце і анаеробний процес, наприклад, на дні дрібних, стоячих водойм.
Під анаеробним розкладанням розуміють перетворення органічних речовин мікроорганізмами без доступу кисню. При анаеробному розкладанні органічних речовин утворюється біогаз, т. Е. Суміш газів, яка приблизно на 55-75% складається з метану, приблизно на 24-44% з оксиду вуглецю і в невеликій кількості містить інші домішки.
Методи біологічного очищення рідин з високим ступенем забруднення в анаеробних умовах припускають наявність у рідин порівняно високих специфічних властивостей. Ці методи придатні насамперед для очищення тих рідин з високим ступенем забруднення, зокрема стічних вод, які утворюються на підприємствах харчової промисловості, в сільському господарстві, на підприємствах нафтопереробної промисловості, а й на підприємствах з виробництва целюлози. Таким чином, у багатьох випадках зазначені методи дозволяють здійснювати очищення "концентратів", але, як правило, не забезпечують повного очищення, відповідно повного перетворення речовин.
Відома установка анаеробної очистки стічних вод фірми Biothane Corporation (проспект фірми 7 за 1992 р), що складається із закритого аеротенках, в верхній частині якого розташований ряд сепараторів. У цій установці вихідна стічна вода подається в аеротенк через передбачені в його донної частини впускні отвори, а очищена стічна вода відводиться через пристрій, передбачене в верхній частині аеротенках. Недолік такої установки полягає, зокрема, в тому, що реакційна зона і зона вторинного освітлення просторово не відокремлені один від одного і можуть при роботі чинити негативний вплив один на одного. З цієї причини активність активного мулу з плином часу може істотно знизитися, а й можуть виникнути проблеми з поділом мулу і рідини.
Крім того, відома установка анаеробної очистки стічних вод фірми ADI Systems Inc. (проспект фірми AS 043 / 11-94), що складається з простої камери утворення пластівців, яка зверху закрита плівкою. У цій камері хлопьеобразования розташовані зона первинної реакції, в шар мулу якої знизу подаються стічні води, зона вторинної реакції і зона вторинного освітлення. Між зонами первинної і вторинної реакцій розташована погружная перегородка, що проходить від дна камери утворення пластівців. Висота погружной перегородки становить приблизно 3/5 висоти камери утворення пластівців. Між зоною вторинної реакції і зоною вторинного освітлення і розташовані заглибні перегородки, що проходять від поверхні стічної води в сторону дна. Висота цих заглибних перегородок складає приблизно 1/3 висоти камери утворення пластівців. Далі в нижній частині зони вторинного освітлення передбачено відводить пристрій для повернення мулу назад в зону первинної реакції. Недолік цієї установки полягає в недостатньому просторовому відділенні насамперед зони вторинної реакції від зони вторинного освітлення, що з плином часу може помітно знизити активність мулу в зоні вторинної реакції. Крім того, здійснюваний на цій установці спосіб очищення не враховує відмінності в біологічних умовах, що переважають у кожній з обох зон реакції. Ще один недолік зазначеного способу полягає в лише незначному використанні мулу, який лежить на дні другої зони реакції.
Виходячи з вищевикладеного в основу даного винаходу була покладена задача розробити такий спосіб, відповідно такий пристрій для біологічного очищення рідини з порівняно високим вмістом органічних забруднень з отриманням біогазу, які забезпечували б більш високу ступінь очищення, відповідно розкладання, більш високий вихід метану, істотне зниження капітальних вкладень і більш надійну роботу.
Зазначена задача вирішується за допомогою способу згідно відмітним ознаками п. 1 формули винаходу, відповідно за допомогою пристрою для здійснення цього способу згідно п.11 формули. Інші кращі варіанти здійснення способу по п.1, відповідно варіанти виконання пристрою по п. 11 формули винаходу представлені в залежних пунктах формули.
Переваги винаходу полягають в тому, що пропоноване в ньому пристрій завдяки своїй компактній конструкції з вбудованим газосборником забезпечує істотну економію місця і засобів (зокрема за рахунок економії ізоляційних матеріалів) і, крім того, є сейсмостійкості і нечутливим до осідання грунту.
У контексті даного винаходу під рідинами з порівняно високим вмістом органічних забруднень розуміють такі рідини, як кров, тваринницькі стоки і переважно стічні води, які характеризуються, наприклад, наступними параметрами: БПК 5 (біохімічна потреба в кисні за 5 діб) (при більш холодному кліматі ) більше приблизно 2000 мг / л і БПК 5 (при теплому кліматі) більше приблизно 500 мг / л.
Нижче винахід більш докладно пояснюється на прикладі одного з варіантів його здійснення з посиланням на прикладені креслення, на яких показано:

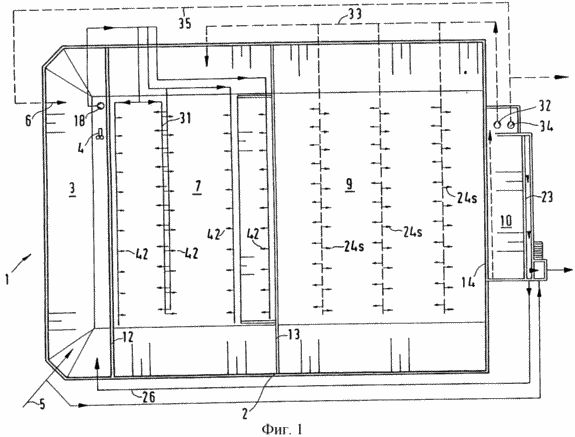

Фиг.1 - схематичне зображення у вигляді зверху пристрою біологічної очистки стічних вод

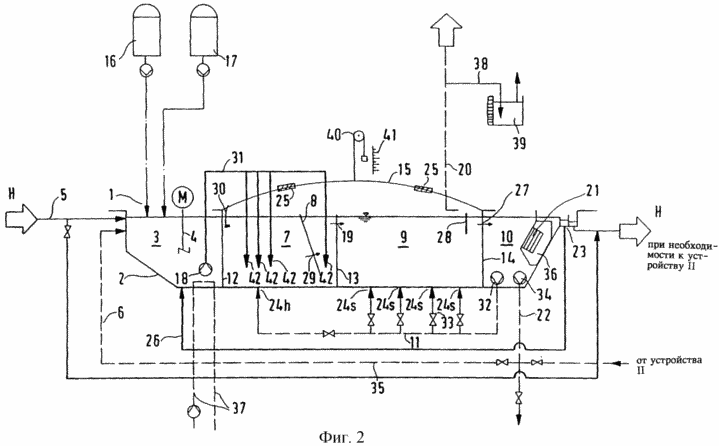

Фиг.2 - зображення в розрізі пристрою біологічної очистки стічних вод по фіг.1
Показане на фіг.1 і 2 пристрій 1 біологічної очистки стічних вод має басейн 2, в якому в напрямку Н основного потоку води послідовно розташовані зона 3 змішування і підкислення, зона 7 сильного забруднення, або зона освітлення сильно забруднених стоків, зона 9 слабкого забруднення, або зона освітлення слабо забруднених стоків, і зона 10 вторинного освітлення.
Розміри басейну 2 можуть варіюватися в широких межах залежно від конкретних властивостей подаються на очищення стічних вод. Довжина басейну 2 може становити, наприклад, від 50 до 200 м, а ширина від 20 до 100 м. Глибина таких басейнів може становити, наприклад, близько 3-6 м.
Обсяги окремих зон можна варіювати і адаптувати до конкретного процесу очищення стічних вод шляхом відповідної зміни положення перегородок 12, 13 і 14. У граничному випадку зону 9 слабкого забруднення можна істотно зменшити, перенісши її в частину зони 10 вторинного освітлення. Обсяги окремих зон можуть становити, наприклад, для стічних вод пивоварного заводу 285 м 3 (зона 3 змішування і підкислення), 890 м 3 (зона 7 сильного забруднення), 1480 м 3 (зона 9 слабкого забруднення) і 120 м 3 (зона 10 вторинного освітлення).
Басейн 2 переважно заглиблений в ґрунт і являє собою в основному земляний резервуар. Дно і бічні стінки басейну 2 можуть бути ущільнені рулонним або листовим гідроізоляційним матеріалом, наприклад плівкою з поліетилену високої щільності (ПЕВЩ).
Спочатку стічна вода по підводить системі 5 потрапляють в зону 3 змішування і підкислення. У цій зоні поряд з температурою вимірюють і (одно- або двухкратно) значення рН стічної води, при необхідності з регулюванням зазначеного значення рН за рахунок введення добавок, що подаються за допомогою відповідного пристрою 16. При необхідності в стічну воду в зоні 3 змішування і підкислення ( або відразу за нею) для зв'язування сірки може додаватися через завантажувальний пристрій 17 з'єднання заліза, наприклад сіль заліза (III), така як FeClSO 4. Крім того, стічну воду в зоні 3 змішування і підкислення можна перемішувати мішалкою 4. Повертається в процес активний мул можна і підводити в зону 3 змішування і підкислення по подводящему пристрою 6. В результаті життєдіяльності мікроорганізмів у зоні 3 змішування і підкислення необов'язково в чисто анаеробних умовах відбувається зміна, перш за все підкислення, органічних речовин, що містяться в стічній воді. З іншого боку, в зоні 3 змішування і підкислення можуть бути передбачені пристрої для аерації та перемішування стічної води з повітрям або киснем (на кресленні не показані), що дозволяють регулювати переважаючі в цій зоні умови.
На дні зони 3 змішування і підкислення переважно з вихідний боку передбачений щонайменше один насос-дозатор 18 з трубопроводами 31, сопловідние випускні отвори 42 яких закінчуються в зоні 7 сильного забруднення. Цим насосом або насосами в залежності від розміру зони 7 сильного забруднення в її придонну частина під тиском подається різна кількість наведеної в завихрення стан суміші, наприклад приблизно 40-60 л стічної води в секунду. Крім цього, можна і застосовувати певну схему перемикання трубопроводів 31, перш за все при високому вмісті органічних забруднень, але головним чином з метою економії споживаної насосами енергії.
Метаногенна фаза утворюється в процесі анаеробного розкладання входять до складу стічних вод органічних речовин в зоні 7 сильного забруднення (навантаження стічних вод по ГПК (хімічна потреба в кисні): приблизно 25-40 кг / м 3ПРО · добу, де ОС означає обсяг басейну, і в зоні 9 слабкого забруднення (навантаження стічних вод по ГПК: приблизно 2-7 кг / м 3ПРО · добу). Кожна з зон є свого роду шар активного мулу (певний специфічний біоценоз). Застосування двох незалежних і різних штамів бактерій ( біоценозів) забезпечує крім іншого вищий вихід метану. Альтернативно або на додаток до подачі води через сопловідние випускні отвори 42 шари активного мулу перемішуються в зоні 7 сильного забруднення відповідно уприскуванням (в різному вигляді) води, суміші води і мулу або зворотного активного мулу, причому останній може подаватися відводить пристроєм 11 (складається щонайменше з одного насоса 32 і системи 33 трубопроводів) із зони 10 вторинного освітлення через струменеві сопла 24h, відповідно 24s, передбаченими у дна зони 7 сильного забруднення, відповідно у дна зони 9 слабкого забруднення. Для більш інтенсивного перемішування в зоні 7 сильного забруднення і в зоні 9 слабкого забруднення можуть бути розміщені продувні пристрої (не показані), наприклад рядні пристосування для вдування біогазу, нагрітого в залежності від кліматичних умов, відповідно від температури біогазу, або мішалки. У такі продувні пристрої біогаз надходить з розташованого над зоною 7 сильного забруднення і зоною 9 слабкого забруднення газосборника і при необхідності нагрівається в газоподогревателе (не показаний).
Для рециркуляції активного мулу, відповідно гранульованого мулу на вихідний стороні, якщо дивитися в напрямку Н основного потоку, зони 7 сильного забруднення передбачена погружная перегородка 8, по середині якої розташовані припливні отвори 29 і яка проходить від поверхні майже до дна зони 7 сильного забруднення, при цьому відстань між занурювальний перегородкою 8 і перегородкою 13 безперервно зменшується в сторону дна. Зазначена рециркуляция забезпечується за рахунок наявності в придонному зоні спеціальних продувних сопел (не показані), а й в цілому за рахунок більш високої кінетичної енергії в зоні перемішування. Для усунення закупорок і засмічень поблизу дна можуть бути передбачені спеціальні пристрої (не показані), наприклад лопатеві мішалки, що розміщуються в придонному частини між занурювальний перегородкою 8 і перегородкою 13 уздовж них.
Потім ще частково забруднені стічні води надходять через передбачені у верхній частині перегородки 13 вихідні отвори 19 в зону 9 слабкого забруднення. У тому випадку, коли стічні води містять важко піддаються розкладанню компоненти або коли потрібно отримати додаткові результати по хімічному розкладанню цих компонентів, час перебування стічних вод в зоні 9 слабкого забруднення може значно перевищувати час перебування в зоні 7 сильного забруднення. Подібні результати досягають і за рахунок створення такого біоценозу, який в даному випадку більшою мірою розрахований на подальшу та кінцеву очистку. Одночасно забезпечується подальше хімічне розкладання, що полегшує подальшу кінцеву очистку, яка здебільшого є аеробного.
В іншому перевага поділу басейну на зони сильного і слабкого забруднення полягає в тому, що якісне вторинне освітлення завжди простіше і ефективніше здійснювати після зони слабкого забруднення. Основні переваги, пов'язані з якісним вторинним висвітленням, добре відомі фахівцям в даній області техніки.
У певних випадках може виявитися доцільним частково або повністю (безперервно або поперемінно) направляти стічні води безпосередньо в зону 9 слабкого забруднення в обхід зони 7 сильного забруднення за передбаченим для цієї мети перепускному трубопроводу (не показаний).
Зона 7 сильного забруднення і зона 9 слабкого забруднення закрита зверху утворює газосборнік плівкою 15, по краях якої для забезпечення оптимальної газонепроникності передбачені забезпечені вантажами, які проходять по периметру заглибні бортики 30. Плівка 15, як правило, стійка до дії ультрафіолетових променів і забезпечена змінними вантажами 25 для підтримки постійного тиску усередині газосборника. Якщо ці вантажі виконати у вигляді довільно заповнюються водою камер, то тим самим всередині газосборника можна регулювати тиск. У більш холодних кліматичних зонах плівку 15 і / або весь басейн 2 виконують з теплоізоляцією.
У газозбірнику передбачено пристрій 20 для відбору біогазу, який використовують для власних опалювальних потреб або опалення зовнішніх споживачів, нагріву виробничої води, виробництва електричної та іншої енергії, а й в інших цілях.
Утворений плівкою 15 купол, службовець газосборником, може бути оснащений регульованим по висоті запобіжним продувні склянкою 39, сполученим з цим куполом трубопроводом 38 і службовцям запобіжним обмежувачем тиску. Крім того, для індикації ступеня заповнення на куполі, утвореному плівкою 15, може бути механічно закріплений перекинутий через блок натяжна канат 40 (з противагою) з індикаторною шкалою 41.
З метою забезпечити 100% -ве відсутність запаху при експлуатації пропонованого у винаході пристрою або досягти певного теплоізолюючого ефекту зону 3 змішування і підкислення, а й зону 10 вторинного освітлення можна додатково закрити газонепроникної (при необхідності теплоізолюючих) плівкою.
Потім із зони 9 слабкого забруднення стічні води через передбачені у верхній частині перегородки 14 (перед якою на певній відстані розташована паралельна їй погружная перегородка 28) вихідні отвори 27 потрапляють в зону 10 вторинного освітлення. Завдяки відділенню перегородкою 14 зони 9 слабкого забруднення від зони 10 вторинного освітлення, а й завдяки перш за все при більш значних кількостях води установці в зоні 10 вторинного освітлення відповідних вбудованих конструкцій зливається із зони 10 вторинного освітлення освітлена стічна вода не містить мулу, в результаті чого значно скорочується, відповідно виключається винесення мулу.
У зоні 10 вторинного освітлення на що проходить перпендикулярно напрямку Н основного потоку похилій бічній стінці 36 басейну передбачений підвищує ефективність очищення пластинчастий сепаратор 21, який розташований безпосередньо поблизу від зливного пристрою 23 для освітленої води, виконаного у вигляді переливного пристрою, наприклад у вигляді переливного резервуара.
Для роботи пристрою в безперервному режимі необхідно відводити частину вже очищених стічних вод з зливного пристрою 23 і подавати по подводящему пристрою 26 переважно в зону 3 змішування і підкислення ближче до її вихідний стороні в тому випадку, коли по підводить системі 5 не забезпечується подача достатньої кількості вихідних стічних вод. Цей процес відбувається зазвичай автоматично за рахунок відповідного перепаду висот. Крім того, осветленную воду можна подавати з зливного пристрою 23 по підводить системі 5 в зону 3 змішування і підкислення для розведення знову надходить вихідної стічної води, якщо в останній присутні, наприклад, токсичні речовини в дуже високій концентрації. Ті ж самі скрупульозні контури можуть використовуватися для теплообміну виходять з очисної споруди стічних вод (не показані) зі стічними водами, що знаходяться в зоні 3 змішування і підкислення або в підводить системі 5 з метою теплопередачі, відповідно, щоб уникнути непотрібних втрат тепла.
Надлишок мулу можна направляти через відводить пристрій 22, що складається з передбаченого у дна зони 10 вторинного освітлення насоса 34 і системи 35 трубопроводів, на мулову майданчик, відповідно в муловий ставок (не показані) або направляти через це відводить пристрій 22 і підбиває пристрій 6 в зону 3 змішування і підкислення.
Ступінь очищення стічних вод, яку дозволяє досягти пропоноване у винаході пристрій, становить 80-90%. Однак завдяки наявності двох різних біоценозів ступінь очищення часто може перевищувати і 90%. Для повноти очищення може бути передбачено наступне, при необхідності безпосередньо примикає пристрій 11 для аеробного очищення стічних вод, в яке стічні води можна направляти через зливний пристрій 23 і яке може мати окислительную зону (зону з активним мулом), зону проміжного освітлення, зону додаткової аерації і зону додаткового осадження або тільки дві перші зони. Ступінь очищення при подібному поєднанні анаеробної і аеробного очищення становить приблизно 99,5%. Надлишок мулу із зони вторинного освітлення пристрою 11 переважно направляти по подводящему пристрою 6 або 26 в зону 3 змішування і підкислення для підтримки оптимального балансу надлишкового активного мулу.
Для експлуатації в більш прохолодних кліматичних зонах можна передбачити теплоізоляцію зони 3 змішування і підкислення, зони 7 сильного забруднення, зони 9 слабкого забруднення і при необхідності зони 10 вторинного освітлення і при необхідності за вибором оснастити зону 3 змішування і підкислення, зону 7 сильного забруднення і зону 9 слабкого забруднення нагрівальними пристроями типу пристрою, позначеного позицією 37, наприклад, з подачею гарячої води.
ФОРМУЛА ВИНАХОДУ
1. Спосіб біологічної очистки рідини з порівняно високим вмістом органічних забруднень, здійснюваний в басейні і полягає в тому, що рідина спочатку піддають обробці на стадії (А) змішування і підкислення, потім піддають обробці на стадії (Б) сильного забруднення з рециркуляцією активного мулу і потім на стадії (В) слабкого забруднення піддають анаеробного розкладання з утворенням метану, після чого піддають освітленню на стадії (Г) вторинного освітлення, на якій можливо і здійснювати рециркуляцію мулу, при цьому вловлюють біогаз, що утворюється на стадії (Б) сильного забруднення і на стадії (В) слабкого забруднення.
2. Спосіб за п.1, що відрізняється тим, що рідиною є стічні води.
3. Спосіб за п. 2, який відрізняється тим, що стічні води перемішують на стадії (А) змішування і підкислення.
4. Спосіб за п.2 або 3, який відрізняється тим, що стічні води на стадії (А) змішування і підкислення перемішують з реціркуліруемих активним мулом.
5. Спосіб за п пп.2-4, що відрізняється тим, що на стадії (А) змішування і підкислення регулюють значення рН стічних вод.
6. Спосіб за п пп.2-5, що відрізняється тим, що в стічні води на стадії (А) змішування і підкислення додають з'єднання заліза.
7. Спосіб за п пп.2-6, що відрізняється тим, що мул, що осів на стадії (Г) вторинного освітлення, повертають на стадію (Б) сильного забруднення та / або на стадію (В) слабкого забруднення.
8. Спосіб за п пп.2-7, що відрізняється тим, що стічні води після проходження стадій (А) - (Г) щонайменше частково повертають на стадію (А) змішування і підкислення.
9. Спосіб за п пп.2-8, що відрізняється тим, що стічні води після проходження стадій (А) - (Г) додатково очищають в аеробних умовах.
10. Спосіб за п.9, що відрізняється тим, що аеробне очищення включає стадію очищення активним мулом, стадію проміжного освітлення, стадію додаткової аерації і стадію додаткового осадження.
11. Пристрій біологічного очищення рідини з порівняно високим вмістом органічних забруднень, насамперед стічних вод, з басейном (2), що має розташовані послідовно в напрямку основного потоку рідини зону (3) змішування і підкислення з приєднаною до неї підводить системою (5) для рідини , зону (7) сильного забруднення для анаеробного розкладання рідини з утворенням метану, оснащену пристроєм (8) для рециркуляції активного мулу, зону (9) слабкого забруднення для подальшого анаеробного розкладання рідини з утворенням метану і зону (10) вторинного освітлення, оснащену за меншою міру одним відводить пристроєм (11) для рециркуляції мулу, при цьому зона (3) змішування і підкислення, зона (7) сильного забруднення, зона (9) слабкого забруднення та зона (10) вторинного освітлення відокремлені один від одного перегородками (12, 13 і 14), а й мають газонепроницаемую плівку (15), якій зверху закриті зона (7) сильного забруднення і зона (9) слабкого забруднення і яка утворює газосборнік.
12. Пристрій за п.11, що відрізняється тим, що зона (3) змішування і підкислення оснащена мішалкою (4).
13. Пристрій за п.11 або 12, який відрізняється тим, що зона (3) змішування і підкислення приєднана до шнура пристрою (6) для рециркуляції активного мулу.
14. Пристрій за допомогою одного з пп.11-13, яке відрізняється тим, що зона (3) змішування і підкислення з'єднана з пристроєм (16) для регулювання значення рН.
15. Пристрій за допомогою одного з пп.11-14, яке відрізняється тим, що зона (3) змішування і підкислення з'єднана з завантажувальним пристроєм (17) для додавання сполуки заліза.
16. Пристрій за допомогою одного з пп.11-15, яке відрізняється тим, що в зоні (3) змішування і підкислення передбачений щонайменше один насос-дозатор (18), вхідний отвір якого повідомляється із зоною (3) змішування і підкислення, а його вихідний отвір повідомляється з зоною (7) сильного забруднення.
17. Пристрій за допомогою одного з пп.11-16, яке відрізняється тим, що пристрій (8) для рециркуляції мулу виконано у вигляді погружной перегородки.
18. Пристрій за допомогою одного з пп.11-17, яке відрізняється тим, що зона (7) сильного забруднення повідомляється з одним або декількома отводящими пристроями (11) для рециркуляції мулу.
19. Пристрій за допомогою одного з пп.11-18, яке відрізняється тим, що в зоні (7) сильного забруднення передбачено щонайменше одне продувні пристрій для вдування при необхідності підігрітого біогазу.
20. Пристрій за допомогою одного з пп.11-19, яке відрізняється тим, що перегородка (13) має у верхній частині вихідні отвори (19).
21. Пристрій за допомогою одного з пп.11-20, яке відрізняється тим, що зона (9) слабкого забруднення повідомляється з одним або декількома отводящими пристроями (11) для рециркуляції мулу.
22. Пристрій за допомогою одного з пп.11-21, яке відрізняється тим, що в зоні (9) слабкого забруднення передбачено щонайменше одне продувні пристрій для вдування при необхідності підігрітого біогазу.
23. Пристрій за допомогою одного з пп.11-22, яке відрізняється тим, що зона (10) вторинного освітлення оснащена щонайменше одним пластинчастим сепаратором (21).
24. Пристрій за допомогою одного з пп.11-23, яке відрізняється тим, що зона (10) вторинного освітлення повідомляється щонайменше з одним відводить пристроєм (22) для видалення надлишкового активного мулу.
25. Пристрій за допомогою одного з пп.11-24, яке відрізняється тим, що до зони (10) вторинного освітлення приєднано зливний пристрій (23) для освітлених стічних вод.
26. Пристрій за допомогою одного з пп.11-25, яке відрізняється тим, що басейн (2) заглиблений у грунт.
Версія для друку
Дата публікації 22.12.2006гг
