ВИНАХІД
Патент Російської Федерації RU2080371

АПАРАТ метанового бродіння

Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.01.30

Використання: очищення сільськогосподарських стоків і утилізація продуктів життєдіяльності тварин і птиці в місцях їх утримання з виробленням биометана і біологічного добрива. Суть винаходу: апарат метанового бродіння містить горизонтальний корпус, розділений вертикальними перегородками з перфорованими ділянками на камери кислого нейтрального, лужного і метанового бродіння. Усередині корпусу розташоване переміщуючий засіб у вигляді горизонтального приводного вала з лопатями, що взаємодіють з перфорованими ділянками перегородок. Апарат має завантажувальний пристрій, з яким взаємодіє подрібнювач-корпус з зернистою, абразивної, иммобилизационной засипанням і встановленими на приводному валу лопатями. В одній стінці корпусу виконана перфорація для повідомлення його порожнини з камерою кислого бродіння. На вихідному ділянці апарату розташована осаджувальна камера. У верхній частині корпусу апарату є газова порожнина, в нижній - осаджувальна порожнину. Апарат дозволяє отримати биометан і біологічне добриво, яким є тверда складова послеброжевого залишку.

ОПИС ВИНАХОДИ

Винахід відноситься до очищення сільськогосподарських стоків і утилізації продуктів життєдіяльності тварин і птиці з виробленням биометана і біологічного добрива і може бути використано в місцях утримання тварин і птиці для обігріву приміщень, кормоприготовления і для товарних цілей.

Відомий апарат метанового бродіння, що містить вертикальний корпус з технологічними перегородками і патрубком підведення і відведення середовищ (Янко В. Г. Янко Ю. Г. Обробка стічних вод і осаду в метантенках. Київ, 1978, с. 40, рис. 81), в якому ступінь розпаду органіки субстрату недостатньо висока.

Найбільш близьким до винаходу по технічній сутності і досягається результату є апарат метанового бродіння, що містить горизонтальний корпус, розділений вертикальними перегородками на камери кислого, нейтрального, лужного і метанового бродіння, що має у верхній частині газову порожнину, а в нижній осадительную порожнину і розвантажувальний пристрій, і розташоване всередині корпусу переміщуючий засіб (Віестур У. Е. Кузнєцов А. І. Савенков В. В. Система ферментації. Рига, 1986, с. 18-19, рис. 2.2).

У цьому апараті відсутні умови для подрібнення целлюлозосодержащих компонентів субстрату і для коригування його по вуглецю, а надмірний вміст амонійного азоту всередині апарату знижує ефективність бродіння і відповідно ефективність його роботи.

Технічний результат винаходу підвищення ефективності роботи апарату і його рентабельності.

Для цього апарат метанового бродіння, що містить горизонтальний корпус, розділений вертикальними перегородками на камери кислого, нейтрального, лужного і метанового бродіння і має у верхній частині газову порожнину, а в нижній осадительную порожнину і розвантажувальний пристрій, і розташоване всередині корпусу переміщуючий засіб забезпечений завантажувальним пристроєм, взаємодіє з ним подрібнювачем, що включає корпус з зернистою, абразивної, иммобилизационной засипанням і з перфорованою стінкою для повідомлення його з камерою кислого бродіння і розміщені в корпусі на приводному валу лопаті і розташованої на вихідному ділянці корпусу осадительной камерою, а переміщуючий засіб виконано у вигляді приводного горизонтального вала з лопатями, що взаємодіють з вертикальними перегородками, при цьому останні на ділянці взаємодії з лопатями виконані перфорованими.

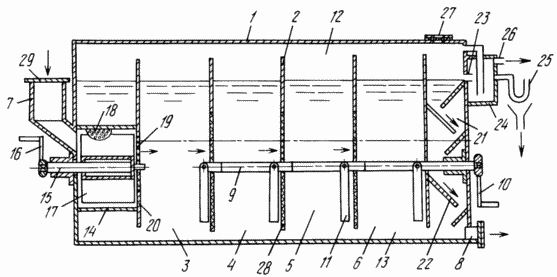

На кресленні зображений апарат метанового бродіння, поздовжній розріз.

АПАРАТ метанового бродіння

Апарат містить горизонтальний корпус 1, розділений вертикальними перегородками 2 на камери 3 6 відповідно кислого, нейтрального, лужного і метанового бродіння, і оснащений завантажувальним пристроєм 7, розвантажувальним пристроєм 8 і перемішує засобом, що представляє собою розташований всередині корпусу 1 горизонтальний вал 9 з приводом 10 і лопатями 11.

У верхній частині корпус 1 має газову порожнину 12, а в нижній - осадительную порожнину 13.

У вхідній частині корпусу 1 змонтований подрібнювач, що включає корпус 14 циліндричної форми і розташований в ньому вал 15 з приводом 16 і лопатями 17.

Корпус 14 містить і зернисту абразивную иммобилизационной засипку 18, що взаємодіє з лопатями 17, і перфорований ділянку 19 в одній зі стінок 20 для повідомлення його з камерою 3 кислого бродіння.

На вихідному ділянці корпусу 1 розміщена осаджувальна камера 21 з похилими перегородками 22 і патрубком 23 відводу освітленої складової послеброжевого залишку через гідравлічний затвор 24 у верхній частині корпусу 1 і твердої складової послеброжевого залишку через розвантажувальний пристрій 8.

Гідравлічний затвор 24 має сифон 25 і патрубок 26 відводу биометана споживачеві, а корпус 1 вибуховий клапан 27.

Вертикальні перегородки 2 на ділянках 28 взаємодії з лопатями 11 виконані перфорованими.

Завантажувальний пристрій 7 має кришку 29.

Пропонований апарат відноситься до великотоннажним апаратів, в яких ступінь заповнення корпусу субстратом становить від 3/4 до 4/5 обсягу, однак можлива робота і при більш низькому заповненні.

Як зернистої абразивної иммобилизационной засипки 18 можна використовувати керамзит, спучений перліт, модифікований цеоліт і т. Д. Т. Е. Матеріали, щільність яких менше щільності субстрату.

АПАРАТ працює наступним чином

Підлягає обробці субстрат-завантаження (стоки і продукти життєдіяльності тварин) подають в завантажувальний пристрій при відкритій кришці 29.

При попаданні в корпус 14 відбувається подрібнення і стирання целлюлозосодержащих компонентів завантаження (соломи, листового опаду, тирси, сіна і т.д.) абразивної зернистої иммобилизационной засипанням 18, яка взаємодіє з лопатями 17, причому вихід суспензій з корпусу 14 можливий тільки в тому випадку , якщо розмір часток суспензій буде менше розмірів перфораций ділянки 19. Аналогічним чином відбувається переміщення по камерах 3, 4, 5 і 6 через перфоровані ділянки 28 перегородок 2, що забезпечує тонке подрібнення твердої складової в завантаженні (субстраті).

За рахунок введення целлюлозосодержащих компонентів досягається співвідношення між вуглецем і азотом в межах 20: 1.

Стирання ж целлюлозосодержащих компонентів субстрату дозволяє коригувати його за вуглецем і знижувати ингибирующее вплив азоту.

Термостатування процесу бродіння здійснюють за рахунок температури приміщення в якому встановлений апарат.

При обертанні вала 9 з лопатями 11 відбувається руйнування кірки на поверхні субстрату і перемішування осаду в нижній частині корпусу 1.

У осадительной камері 21 на похилих перегородках 22 відбувається відділення газових бульбашок від суспензій, які після відділення осідають і виводяться через розвантажувальний пристрій 8. Біометан з газової порожнини 12 відводять через гідравлічний затвор 24 по патрубку 26 споживачеві.

Осветленная складова послеброжевого залишку відводиться з камери 21 по патрубку 23 через гідравлічний затвор 24 і сифон 25.

Наявність осадительной камери 21 знижує до мінімуму втрати целлюлозосодержащих компонентів субстрату під час вивантаження, а відведення рідкої складової через гідравлічний затвор з сифоном виключає безконтрольний спорожнення гідравлічного затвора і контролює ступінь заповнення корпусу 1 субстратом.

Вироблення биометана і біологічного добрива, яким є тверда складова послеброжевого залишку, відводиться через пристрій 8, робить роботу апарату рентабельною.

ФОРМУЛА ВИНАХОДУ

Апарат метанового бродіння, що містить горизонтальний корпус, розділений вертикальними перегородками на камери кислого, нейтрального, лужного і метанового бродіння і має у верхній частині газову порожнину, а в нижній осадительную порожнину і розвантажувальний пристрій і розташоване всередині корпусу переміщуючий засіб, який відрізняється тим, що він забезпечений завантажувальним пристроєм, взаємодіє з ним подрібнювачем, що включає корпус з зернистою, абразивної, иммобилизационной засипанням і перфорованою стінкою для повідомлення його з камерою кислого бродіння і розміщені в корпусі на приводному валу лопаті, і розташованої на вихідному ділянці корпусу осадительной камерою, а переміщуючий засіб виконано в вигляді приводного горизонтального вала з лопатями, що взаємодіють з вертикальними перегородками, при цьому останні на ділянці взаємодії з лопатями виконані перфорованими.
