ВИНАХІД
Патент Російської Федерації RU2244203
МОКРИЙ газгольдерів ЗМІННОЮ ЄМКОСТІ
Ім'я винахідника: Андрюхин Тимофій Якович (RU)
Ім'я патентовласника: Андрюхин Тимофій Якович (RU)
Адреса для листування: 125445, Москва, Ленінградське ш., 112 / 1-4, кв.930, Т.Я.Андрюхіну
Дата початку дії патенту: 2003.07.28
Винахід відноситься до області каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких фермах, комплексах і фабриках, на яких з гною, посліду і органічних відходів рослинництва виробляють горючий біогаз і високоякісні знезаражені від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічні добрива. Мокрий газгольдер змінної ємності містить підйомний в рідині дзвін і резервуар з днищем і патрубками для заповнення і спорожнення резервуара проточною рідиною, використовуваної в якості затвора підйомно-опускається дзвони, і патрубок (патрубки) підведення і відведення біогазу, що виробляється в метантенке при анаеробному зброджуванні органічних відходів . Днище резервуару виконано конічним. У підстави днища встановлена забірна частина патрубка спорожнення резервуара від осаждающихся речовин проточною рідини. Використання винаходу дозволить знизити витрати на експлуатацію.
ОПИС ВИНАХОДИ
Винахід відноситься до області каналізації і переважно призначається для використання в сільському господарстві на тваринницьких і птахівницьких комплексах, фабриках і фермах, на яких з гною, посліду і відходів рослинництва виробляють в метантенках горючий біогаз і високоякісні знезаражені від патогенної мікрофлори, гельмінтів, їх яєць і насіння бур'янів органічні добрива.
Відомий типовий мокрий газгольдер змінної ємності з заповненим водою резервуаром, що виконує роль водяного затвора підйомно-опускається ГАЗОНАПОВНЮВАЛЬНА дзвони, тоді як для запобігання замерзання води в резервуарі газгольдера в зимову пору року і підтримки температури води в морози не менше + 5 ° С її підігрівають із застосуванням пароструминних елеваторів при витраті на це о першій годині по 70-120 ккал тепла на кубометр води. / Див. Типові проекти мокрих газгольдерів різної ємності №707-2-18-24c-86, розроблені ГИАП, затверджені і введені в дію Міндобрива протоколом №25-III від 10 вересня 1985 г. /.
Недоліком відомого типового мокрого газгольдера змінної ємності є те, що на підігрів води в резервуарі в зимовий час необхідно витрачати значну кількість теплової енергії.
Відомий і та іншої мокрий газгольдер змінної ємності, що містить підйомний в рідині дзвін і резервуар з плоским днищем і патрубками для заповнення і спорожнення його проточною водою, яку використовують як затвора підйомно-опускається дзвони, патрубком або декількома патрубками підведення і відведення біогазу, що виробляється в метантенке при анаеробному зброджуванні органічних відходів, що наведено в заявці на патент Великобританії №2190682 по кл. З 02 F 11/04.
Недоліком цього відомого за заявкою на патент Великобританії №2190682 мокрого газгольдера змінної ємності є те, що необхідно витрачати проточну воду, на нагрів якої в запобіганні її замерзання взимку витрачається тепло.
Разом з тим за своєю технічної сутності і досягається результату відомий по заявці Великобританії мокрий газгольдер змінної ємності є найбільш близьким до винаходу.
Завданням цього винаходу є створення такого мокрого газгольдера змінної ємності, який усував би наведені вище його недоліки, забезпечував би зниження витрат на його експлуатацію за рахунок застосування в якості проточно-замінної рідини вивантажуються з метантенка нагріту анаеробно сброженную до 35 ° С / мезофільних режим / або до 60 ° С / термофільний режим / масу вологістю 94-97% і містить обложені в ній і випадають в осад органічні речовини.
Згідно винаходу поставлена задача у виконанні мокрого газгольдера змінної ємності досягається тим, що днище резервуара виконано конічним, в основі якого встановлена забірна частина патрубка спорожнення резервуара від осаждающихся речовин проточною рідини, а в якості проточною рідини застосована нагріта вивантажується з метантенка анаеробно зброджені осаджувати рідка маса, тоді як переодичность введення в резервуар мокрого газгольдера застосованої сброженной в метантенке нагрітої маси встановлюють відповідно до періодичністю вивантаження сброженной маси з метантенка і в резервуарі виконаний патрубок спорожнення від рідини і люк очищення дна резервуара від опадів.
На кресленнях схематично наведено пристрій мокрого газгольдера змінної ємності.

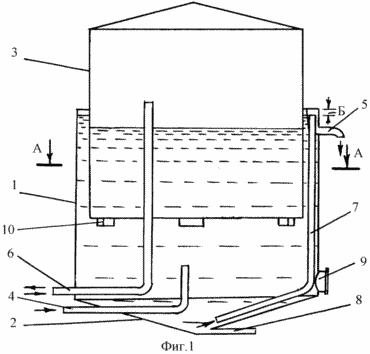

 Фиг.1 показаний в розрізі загальний вигляд мокрого газгольдера |

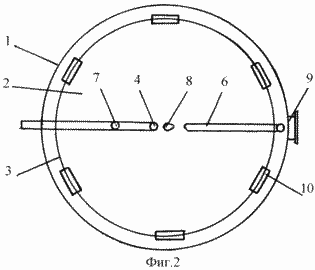

 Фиг.2 - показаний вид по А-А на фіг.1 |
Запропонований мокрий газгольдер змінної ємності фіг.1 і 2 / містить резервуар 1 з конусним днищем 2 і з підйомно-опускається дзвоном 3. У резервуарі 1 виконані патрубки заповнення 4 та 5 спорожнення резервуара 1 проточною рідиною, патрубок / патрубки / підведення і відведення біогазу 6, забірна частина 7 патрубка спорожнення 5 резервуара 1 від проточної рідини з осадом, виконана у вигляді зігнутої труби, нижній кінець якої встановлений в центрі конусного днища 2, а верхній - вмонтований в розширену верхню частину вигнутого патрубка спорожнення 5 на відстані "Б" від верху резервуара 1 і трохи вище патрубка 5, що забезпечує злив з резервуара 1 проточною рідини, яка витікає з осадом з верхнього кінця труби забірної частини 7. для спорожнення резервуара від рідини в днищі 2 виконаний патрубок 8, а для періодичної очистки днища 2 раз в 3 -4 року від опадів знизу в стінці резервуара 1 виконаний люк з кришкою 9. Для встановлення регламентованого СНиП тиску біогазу в метантенках та газгольдерах до дзвону 3 знизу прикріплені знімні вантажі 10, вага яких призначається з урахуванням діаметра і ваги дзвони 3.
Направляючі стійки і ролики дзвони 3, установка контрольних приладів і виконання утеплювача резервуара 1 на кресленнях не показані, тому що їх виконання можливе в різних варіантах.
Експлуатація пропонованого мокрого газгольдера змінної ємності повинна здійснюватися з дотриманням керівництва з безпеки використання мокрих газгольдерів, призначених для горючих газів. При цьому повинні бути враховані температура і вологість завантажується в пропонований мокрий газгольдер вивантажується з метантенка сброженной маси безперервно або періодично, з додатковим її охолодженням в теплообміннику при підігріві завантажується в метантенк на зброджування свіжої маси або без використання її охолодження.
Основним економічним ефектом від використання пропонованого винаходом мокрого газгольдера змінної ємності є істотне зниження витрат на його експлуатацію взимку за рахунок виключення необхідності застосування пароструминних елеваторів та інших технічних засобів підігріву відомих мокрих газгольдерів змінної ємності при використанні різного палива або електроенергії.
ФОРМУЛА ВИНАХОДУ
1. Мокрий газгольдер змінної ємності, що містить підйомний в рідині дзвін і резервуар з днищем і патрубками для заповнення і спорожнення резервуара проточною рідиною, використовуваної в якості затвора підйомно-опускається дзвони, патрубок (патрубки) підведення і відведення біогазу, що виробляється в метантенке при анаеробному зброджуванні органічних відходів, що відрізняється тим, що днище резервуара виконано конічним, в основі якого встановлена забірна частина патрубка спорожнення резервуара від осаждающихся речовин проточною рідини.
2. Мокрий газгольдер змінної ємності по п.1, що відрізняється тим, що в якості проточною рідини застосована нагріта, вивантажують з метантенка анаеробно зброджені осаджувати рідка маса.
3. Мокрий газгольдер змінної ємності по п.2, що відрізняється тим, що періодичність введення в резервуар мокрого газгольдера застосованої сброженной в метантенке нагрітої маси встановлюють відповідно до періодичністю вивантаження сброженной маси з метантенка.
4. Мокрий газгольдер змінної ємності по п.1, що відрізняється тим, що в резервуарі виконаний патрубок спорожнення від рідини і люк очищення днища резервуара від опадів.
