ВИНАХІД
Патент Російської Федерації RU2242299
СПОСІБ ЗБОРУ ТА ВІДВОДУ БІОГАЗУ і фільтрат НА полігону твердих побутових відходів у ярах та складками місцевості
Ім'я винахідника: верст В.В. (RU); Кисиидак А.С. (RU)
Ім'я патентовласника: Санкт-Петербурзький державний архітектурно-будівельний університет (RU)
Адреса для листування: 198005, Санкт-Петербург, вул. 2-я Червоноармійська, 4, СПбГАСУ, відділ інтелектуальної власності
Дата початку дії патенту: 2003.07.08
Винахід відноситься до знешкодження твердих побутових відходів (ТПВ) на полігонах, в ярах і складках місцевості, а саме до способів збору і відведення фільтрату та біогазу. Технічним результатом є підвищення ефективності газозбірної системи полігону ТПВ, спрощення способу і розширення його технологічних можливостей. Спосіб збору і відведення біогазу та фільтрату на полігонах ТПВ в ярах і складках місцевості включає підготовку підстави в котлованах, розподілених по площі яру, установку полімерних кілець з глухими стінами і днищем, на них обладнання колодязів вертикального газового дренажу, нарощуваних з полімерних кілець з перфорованими стінками . Укладання відходів виробляють в два етапи. В отвори стінок колодязя монтують горизонтальні перфоровані труби газового дренажу. Поверх кожного шару укладають ізолюючі шари з інертного матеріалу. Укладання відходів виробляють послідовно шарами з повторенням циклу робіт на кожній карті заповнення. Поверхня останнього шару відходів покривають шаром зовнішньої гідроізоляції. На всіх стадіях роботи полігону організовано збирають і відводять біогаз і фільтрат. Відведення фільтрату та біогазу виробляють за допомогою встановлених всередині колодязя ерліфта і газосборника.
ОПИС ВИНАХОДИ
Винахід відноситься до знешкодження твердих побутових відходів (ТПВ) на полігонах, розташованих в ярах і складках місцевості, а саме до способів збору і відведення біогазу та фільтрату, що утворюються в процесі розкладання відходів на полігонах ТПВ. Зокрема розміщення полігонів ТПВ в ярах і складках місцевості характерно для регіонів, розташованих в передгір'ях.
Відомий спосіб поховання відходів (патент Росії №1792350, В 09 В 1/00, 1993 г.) в траншеях, що включають дренажний колодязь і свердловину, які сполучаються між собою за допомогою виїмки в водонепроникному шарі, яка заповнена дренирующим матеріалом.
Недоліком даного способу є відсутність коштів дегазації з масиву відходів протягом усього терміну експлуатації полігону.
З відомих способів найбільш близьким до заявленого винаходу технічним рішенням є "Спосіб збору і відведення біогазу на полігоні твердих побутових і промислових відходів" (патент Росії №2198745, В 09 В 17/00. 02.20.2003 р), який і обраний нами в як прототип.
Зазначений спосіб збору та відведення біогазу на полігоні включає підготовку підстави, монтаж системи вертикального газового дренажу зі свердловин з перфорованими стінками на висоту, що перевищує висоту першого знизу шару відходів, засипку внутрішньої порожнини і обсипання зовнішньої поверхні кожної свердловини на проектну висоту першого шару відходів, формування на його поверхні горизонтальних дрен, що примикають до зовнішньої дренирующей обсипання свердловин, нарощування свердловини до позначки, що перевищує висоту наступного шару відходів, обсипання зовнішньої поверхні свердловин на висоту наступного шару відходів дренирующим матеріалом, і далі повторюють цей цикл до досягнення повної висоти полігону, встановленої проектом, причому в останньому циклі свердловини нарощують вище поверхні сформованого полігону і оснащують їх суцільними стінками, без обсипання їх зовнішньої поверхні дренирующим матеріалом.
Недоліком відомого способу є невисока ефективність газозбірної системи, обмежені технологічні можливості, відсутність коштів видалення фільтрату на поверхню з масиву відходів і складність реалізації способу.
Завданням, на вирішення якої спрямовано винахід, є підвищення ефективності газозбірної системи полігону ТПВ, спрощення способу і розширення його технологічних можливостей шляхом поєднання функцій відведення біогазу та фільтрату на поверхню і забезпечення збору фільтрату протягом усього терміну експлуатації полігону ТПВ.
Суть винаходу полягає в тому, що спосіб збору та відведення біогазу та фільтрату на полігонах ТПВ в ярах і складках місцевості, що включає підготовку підстави, монтаж системи вертикального газового дренажу, пошарове укладання відходів з пересипанням ізолюючими шарами, монтаж системи горизонтального газового дренажу, що ізолює покриття поверхні сформованого полігону, відповідно до винаходу, на підготовленій підставі в котлованах, розподілених по площі полігону, встановлюють полімерні кільця з глухими стінами і днищем, на яких обладнують колодязі вертикального газового дренажу, нарощувані з полімерних кілець з перфорованими гофрованими стінками. Укладання відходів виробляють пошарово з пересипанням ізолюючими шарами з інертного матеріалу, наприклад піску або шлаку, в два етапи - спочатку до середини полімерного кільця з гофрованими стінками, потім до проектної висоти шару, систему горизонтального газового дренажу монтують після першого етапу укладання відходів в отвори полімерного кільця з гофрованими стінками у вигляді полімерних перфорованих гофрованих труб з заглушками на кінцях. Відведення біогазу та фільтрату виробляють газосборником і ерліфтом, встановленими всередині колодязя за допомогою полімерних трубопроводів. Далі цикл повторюють до досягнення проектної висоти полігону, останній шар відходів покривають шаром зовнішньої гідроізоляції з плівкового чи іншого матеріалу. Верхній кінець колодязя в кожному циклі нарощування обладнають заглушкою з отворами для полімерних трубопроводів відведення біогазу та фільтрату і виводять на висоту, що перевищує позначку кожного шару відходів. Укладання відходів виробляють послідовно шарами по всій площі полігону з повторенням циклу робіт на кожній карті заповнення.
Спосіб пояснюється кресленнями.

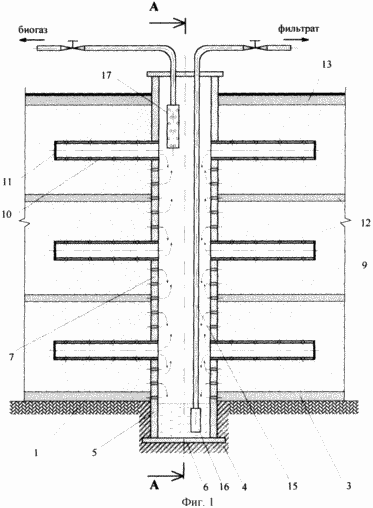

Фиг.1 показаний розріз вертикального колодязя і горизонтальних труб уздовж яру

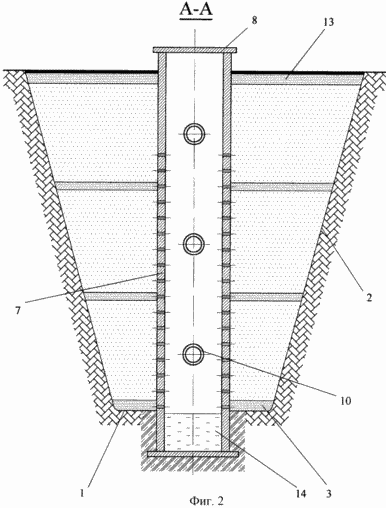

Фиг.2 - розріз А-А вертикального колодязя і горизонтальних труб поперек яру
Фіг.3 - план зведення вертикальних колодязів та горизонтальних труб, розбивка полігону на карти заповнення

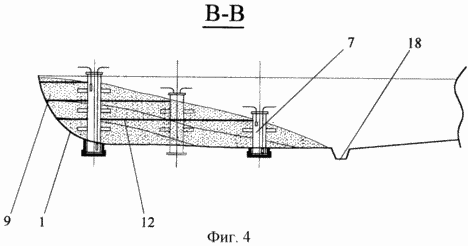

Фіг.4 - розріз В-В уздовж яру в момент заповнення третього шару першої карти
Спосіб здійснюється в такій послідовності. Площа яру по підставі розбивають на робочі карти, на дно 1 і схили 2 яру укладають шари гідроізоляційного плівкового чи іншого матеріалу 3, влаштовують котловани, розподілені по площі полігону - яру, ущільнюють днище і стінки котловану водонепроникним грунтом (глиною) 4, встановлюють в котлован перше кільце з полімерної труби з глухими стінками 5 і днищем 6 з полімерного листового матеріалу, на яке нарощують колодязь вертикального газового дренажу 7 з полімерного перфорованого гофрованого кільця, верхній кінець колодязя закладають заглушкою 8, забезпеченою отворами для проходу вертикальних труб, через які відводиться і видаляється біогаз і фільтрат, що монтується і демонтується на кожному циклі. Починають заповнення першого шару I карти відходами 9, причому відходи 9 укладають до рівня отворів в стінках колодязя для монтажу горизонтальних перфорованих труб 10 газового дренажу, кінці цих труб зашпаровують постійними заглушками 11, після чого продовжують укладання відходів до досягнення проектної висоти шару з ухилом в бік природного стоку, поверх якого укладають ізоляційний шар 12 з інертного матеріалу, наприклад піску або шлаку. Далі заповнюють перший шар наступних карт відходами з пересипанням ізолюючими шарами, повторюючи ці цикли до досягнення відходами проектної висоти полігону. Поверхня останнього шару відходів покривають шаром зовнішньої гідроізоляції 13 з плівкового чи іншого матеріалу. На всіх стадіях роботи полігону ТПВ організовано збирають і відводять біогаз і фільтрат, утворені в товщі відходів. Фільтрат 14 і біогаз через отвори в стінках колодязя і горизонтальних труб проникають у внутрішню порожнину колодязя. Фільтрат 14 збирається в нижній частині колодязя і транспортується на поверхню по полімерному трубопроводу 15 за допомогою ерліфта 16, приєднаного до компресорної станції, а біогаз збирають газосборником 17 всередині колодязя і відводять з нього за допомогою вакуумної системи. Розмір карт заповнення відходами встановлюють, виходячи з ширини і довжини яру, вимірюваних по його основи. Приблизний крок розташування колодязів по довжині яру 12 м, а по ширині 10 м. У гирлі яру влаштовують дренажну канаву 18, що перешкоджає поширенню забруднень за межі полігону.
ФОРМУЛА ВИНАХОДУ
Спосіб збору і відведення біогазу та фільтрату на полігоні твердих побутових відходів (ТПВ) в ярах і складках місцевості, що включає підготовку підстави, монтаж вертикального газового дренажу, пошарове укладання відходів з пересипанням ізолюючими шарами, монтаж системи горизонтального газового дренажу, що ізолює покриття поверхні сформованого полігону, відведення біогазу з системи вертикального газового дренажу, який відрізняється тим, що на підготовленому підставі в котлованах, розподілених по площі полігону, встановлюють полімерні кільця з глухими стінами і днищем, на яких обладнують колодязі вертикального газового дренажу, нарощувані з полімерних кілець з перфорованими гофрованими стінками, укладання відходів виробляють пошарово з пересипанням ізолюючими шарами з інертного матеріалу, наприклад піску або шлаку, в два етапи - спочатку до середини полімерного кільця з перфорованими гофрованими стінками, потім до проектної висоти шару, систему горизонтального газового дренажу монтують після першого етапу укладання відходів в отвори полімерного кільця з перфорованими гофрованими стінками у вигляді полімерних перфорованих гофрованих труб з заглушками на кінцях, відведення біогазу та фільтрату виробляють газосборником і ерліфтом, встановленими всередині колодязя за допомогою полімерних трубопроводів, далі цикл повторюють до досягнення проектної висоти полігону, останній шар відходів покривають шаром зовнішньої гідроізоляції.
Спосіб за п.1, що відрізняється тим, що кінець колодязя в кожному циклі нарощування обладнають заглушкою з отворами для полімерних трубопроводів відведення біогазу та фільтрату і виводять на висоту, що перевищує позначку кожного шару відходів.
Спосіб за п.1, що відрізняється тим, що укладання відходів виробляють послідовно шарами з повторенням циклу робіт на кожній карті заповнення.
Версія для друку
Дата публікації 18.12.2006гг
