ВИНАХІД
Патент Російської Федерації RU2113416

ПРИСТРІЙ ДЛЯ анаеробного зброджування ОРГАНІЧНИХ ВІДХОДІВ З ОТРИМАННЯМ БІОГАЗУ (БІОТУАЛЕТ БЕЗ каналізації)

Ім'я винахідника: Панцхава Е.С .; Дьяченко О.М .; Джібладзе Т.Г .; Злотін М.С .; Акімов Е.Ф.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Економія ресурсів навколишнього середовища" ЗАТ Центр "Екорос"
Адреса для листування:
Дата початку дії патенту: 1993.04.23

Використання: анаеробне зброджування органічних відходів і може бути застосовано як біотуалету без каналізації для окремих житлових будинків (дача, заміський будинок і т.д.).

Суть винаходу: пристрій містить горизонтальний корпус, розділений перегородкою на дві послідовно з'єднані секції. У першій секції встановлені вузли роздільної завантаження рідких і твердих відходів. У другій секції - вузол вивантаження сброженной маси, який через насос пов'язаний з ємністю її зберігання. Вузол завантаження твердих відходів забезпечений дробаркою, з'єднаної з електродвигуном з валом мішалки, що має вертикальні гвинтові лопаті, насаджені на горизонтальний вал. Корпус забезпечений водяною сорочкою з нагрівачем у вигляді Тена, утеплювачем і датчиками мінімального і максимального рівнів сбраживаемой маси. Вузол завантаження рідких відходів з'єднаний з джерелом рідких відходів трубопроводом, встановленим з ухилом в бік корпусу. Корпус забезпечений знімною бічною кришкою з Г-образної переливної трубкою. Пристрій дозволяє створити рівномірний нагрів і перемішування сбраживаемой маси.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв для анаеробного зброджування органічних відходів і може бути використано, зокрема, в якості біотуалету без каналізації для окремих житлових будинків (дача, заміський будинок і т.д.).

Воно призначене для отримання біогазу (метану) і екологічно чистих, позбавлених патогенної мікрофлори нітритів і нітратів, добрив.

Відомо пристрій для анаеробного зброджування органічних відходів з утворенням метану, що містить камери для зброджування відходів, систему перемішування, підігріву, відведення метану, вузли завантаження та вивантаження твердого субстрату [1].

Недоліками відомого пристрою є його великі габарити і складність.

Відомо найбільш близьке до пропонованого технічне рішення - пристрій для анаеробного зброджування органічних відходів зотриманням біогазу, що містить горизонтальний корпус, розділений перегородками на послідовно з'єднані секції, нагрівач, механічну мішалку, вузли завантаження відходів і вивантаження сброженной маси, відведення біогазу, насос [2].

Недоліком відомого пристрою є нерівномірність нагрівання і перемішування сбраживаемой маси.

Метою винаходу є створення рівномірного нагріву і перемішування сбраживаемой маси.

Дана мета досягається тим, що в пристрої для анаеробного зброджування органічних відходів з отриманням біогазу, що містить горизонтальний корпус, розділений перегородками на послідовно з'єднані секції, нагрівач, механічну мішалку, вузли завантаження відходів і вивантаження сброженной маси, відповідно до винаходу, корпус забезпечений водяною сорочкою з утеплювачем і датчиками мінімального і максимального рівнів сбраживаемой маси, нагрівач виконаний у вигляді Тена і встановлений на водяній сорочці, в першій секції розташовані вузли роздільної завантаження рідких і твердих відходів, у другій - вузол вивантаження сброженной маси, причому вузол завантаження твердих відходів забезпечений дробаркою, пов'язаної з валом мішалки і з електродвигуном.

Крім того, мішалка виконана у вигляді вертикальних гвинтових лопатей, насаджених на горизонтальний вал.

Крім того, вузол завантаження рідких відходів з'єднаний з джерелом рідких відходів трубопроводом, встановленим з ухилом в бік корпусу.

Крім того, пристрій забезпечений знімною бічною кришкою, в яку вмонтована переливна трубка Г-подібної форми, низ якої нижче мінімального рівня, а верх трубки - на висоті максимального рівня сбраживаемой маси.

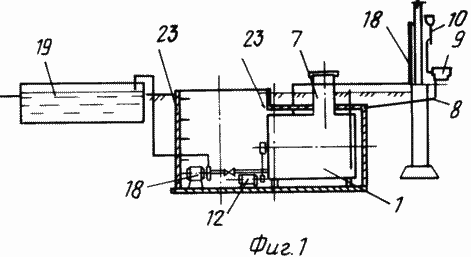

На фіг. 1 представлений загальний вид запропонованого пристрою.

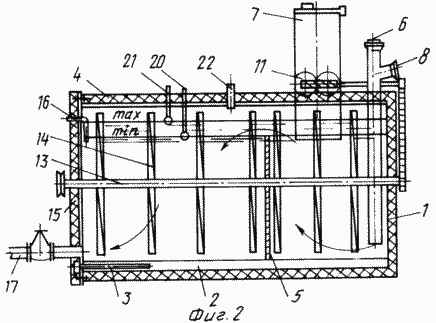

На фіг. 2 - поздовжній розріз пристрою.

Пристрій для анаеробного зброджування органічних відходів містить горизонтальний корпус 1, навколо якого розташована водяна сорочка 2 для його обігріву за допомогою нагрівача Тена 3. Поверх водяної сорочки 2 є утеплювач 4.

Корпус 1 розділений на дві секції вертикальної перегородкою 5. У першій секції встановлені вузли 6 і 7 завантаження рідких відходів і твердих відходів. Вузол 6 завантаження рідких відходів з'єднаний трубопроводом 8 з джерелом рідких відходів, наприклад, унітазом 9 і зливним бачком 10. Трубопровід 8 встановлений з ухилом в бік корпусу 1. Вузол 7 завантаження твердих відходів забезпечений дробаркою 11, з'єднаної з електродвигуном 12 і з валом мішалки 13 , що має вертикальні гвинтові лопаті 14. Корпус 1 виконаний зі знімною бічною кришкою 15, призначеної для ремонту і обслуговування пристрою. У кришці 15 встановлена ​​Г-подібна переливна трубка 16.

Вузол 17 вивантаження сброженной маси розміщений внизу корпусу 1 і пов'язаний через насос 18 з ємністю 19 для зберігання добрив. Датчики 20 і 21 мінімального і максимального рівнів сбраживаемой маси з'єднані з насосом 18. У верхній частині корпусу 1 розміщений відведення 22 біогазу (метану).

Всі пристрій розташований в колодязі 23.

Пристрій працює наступним чином

Завантаження корпусу 1 здійснюють через вузли 6 і 7 завантаження рідких і твердих відходів. Джерелом рідких відходів можуть бути, наприклад, стічні води від унітазу 9 з бачком 10, встановлені в теплому приміщенні, які самопливом по трубопроводу 8 потрапляють в першу секцію корпусу 1 через вузол 6 завантаження рідких відходів. Харчові відходи, папір, траву і т.д. завантажують вручну і в першу секцію корпусу 1 через вузол 7 завантаження твердих відходів.

Для подрібнення відходів у вузлі 7 завантаження твердих відходів встановлена ​​дробарка 11, поєднана з електродвигуном 12 і з валом мішалки 13. Включення дробарки 11 виробляють вручну (від кнопки) під час завантаження відходів. Вимкнення дробарки 11 роблять у міру подрібнення відходів.

Електропривод дробарки 11 поєднаний з приводом мішалки 13, тому перемішування субстрату в корпусі 1 здійснюється в міру включення дробарки 11.

Гвинтові лопаті 14 мішалки 13 виконані таким чином, що при перемішуванні розбивається кірка на поверхні сбраживаемой маси і забезпечується її перелив через перегородку з першої секції в другу.

Проводять розігрів сбраживаемой маси до 52-55 ^{o C} за допомогою водяної сорочки 2 і теплового Тена 3. Температура регулюється за допомогою терморегулятора (на кресленні не показаний). При досягненні температури реакції починається процес метангенерация. Утворений біогаз виводять з корпусу 1 реактора через відведення 22. зброджені масу виводять з корпусу 1 через вузол 17 вивантаження насосом 18 і подають в ємність 19 для зберігання добрив. Включення і вимикання насоса 18 виробляється автоматично від датчиків 20 і 21 мінімального і максимального рівнів сбраживаемой маси в корпусі 1. Г-подібна трубка 16, вмонтована в знімну кришку 15, виконує функцію переливної труби в разі виходу з ладу насоса 18 відкачування сброженной маси.

Таким чином, запропоноване пристрій для анаеробного зброджування органічних відходів забезпечує рівномірний нагрів і перемішування сбраживаемой маси, що дозволяє отримати екологічно чисті біогаз і добрива, т. К. При метангенерация в термофільному за 2-3 год експозиції повністю гине патогенна мікрофлора, яйця гельмінтів, насіння бур'янів, знищуються неприємні запахи.

ФОРМУЛА ВИНАХОДУ

1. Пристрій для анаеробного зброджування органічних відходів з отриманням біогазу (біотуалет без каналізації), що містить горизонтальний корпус, розділений перегородками на послідовно з'єднані секції, нагрівач, механічну мішалку, вузли завантаження відходів і вивантаження сброженной маси, відведення біогазу насос, що відрізняється тим, що корпус забезпечений водяний сорочкою з утеплювачем і датчиками мінімального і максимального рівнів сбраживаемой маси, нагрівач виконаний у вигляді Тена і встановлений на водяній сорочці, в першій секції розташовані вузли роздільної завантаження рідких і твердих відходів, у другій - вузол вивантаження сброженной маси, причому вузол завантаження твердих відходів забезпечений дробаркою , пов'язаної з валом мішалки і з електродвигуном.

2. Пристрій за п. 1, яке відрізняється тим, що мішалка виконана у вигляді вертикальних гвинтових лопатей, насаджених на горизонтальний вал.

3. Пристрій по пп.1 і 2, що відрізняється тим, що вузол завантаження рідких відходів з'єднаний з джерелом рідких відходів трубопроводом, встановленим з ухилом в бік корпусу.

4. Пристрій по пп.1 - 3, що відрізняється тим, що воно забезпечене знімною бічною кришкою, в яку вмонтована переливна трубка Г-подібної форми, низ якої нижче мінімального рівня, а верх трубки - на висоті максимального рівня сбраживаемой маси.
