ВИНАХІД
Патент Російської Федерації RU2270788

ЄМНІСТЬ ДЛЯ КРІОГЕННИХ ПАЛИВ

Ім'я винахідника: Семенов В'ячеслав Львович (RU); Клеянкін Генріх Олексійович (RU); Дударєва Ніна Миколаївна (RU); Щекарева Ірина Геннадіївна
Ім'я патентовласника: Федеральне державне унітарне підприємство "Центральний інститут авіаційного моторобудування ім. П.І. Баранова"
Адреса для листування: 111116, Москва, вул. Авиамоторная, 2, ФГУП "ЦИАМ ім. П.І. Баранова", Відділ Інтелектуальної власності
Дата початку дії патенту: 2004.08.23

Винахід відноситься до паливних систем транспортних, зокрема, авіаційно-космічних засобів, а саме до бортовим ємностей для зберігання і подачі криогенного палива, наприклад водню. Пропонована ємність містить герметичний захисний кожух, внутрішній посудину з теплоізоляцією, трубопроводи заправки, дренажу - наддуву і подачі палива, а й забірний пристрій. Внутрішній посудину кріпиться до захисного кожуха на двох опорах, що містять особливо тонкостінні тіла обертання, наприклад, конічної форми з теплозахисними кільцевими проставкамі і екранно-вакуумної теплоізоляцією. Одне з тонкостінних тіл обертання пов'язаний із втулкою, телескопически пов'язаної з циліндром, прикріпленим до внутрішнього судині. Цим забезпечується відносне переміщення внутрішнього судини і захисного кожуха. У кращому варіанті забірний пристрій містить жорстко з'єднані один з одним запірні клапани, сполучені трубопроводами забору палива з порожнинами близько відповідних днищ внутрішнього судини. Ці клапани управляються електропневматичної системою. Технічним результатом винаходу є забезпечення тривалого бездренажного зберігання криогенного палива під час стоянки транспортного засобу, а й безперервного забору палива при знакозмінних прискореннях під час руху.

ОПИС ВИНАХОДИ

Пропозиція відноситься до системи топлівопітанія транспортних засобів, а саме до бортовим ємностей для зберігання і подачі криогенного палива, наприклад водню при використанні його як енергоносій в транспортних засобах.

Серйозною перешкодою в розробці бортових ємностей для рідкого водню є низька температура кипіння (21 К), висока плинність, пожежо- та вибухонебезпечність. Відомі бортові ємності для рідкого водню ракет-носіїв Сатурн-5 США, "Енергія" Росія, "Аріан-5" Європа [1, 2, 3], в ракетних двигунах яких рідкий водень використовується як пальне компонента палива. Ці ємності представляють собою циліндричні судини з еліптичними днищами. Вони мали досить великі діаметри і довжини і були виготовлені з металу з теплоізоляцією з міцного синтетичного матеріалу, нанесеного на зовнішню поверхню судини.

Недоліком зазначених бортових ємностей є те, що через великі теплопритоков в них не забезпечується бездренажное зберігання водню. Заправка водню в ці ємності проводиться до моменту старту ракети. У цей момент закривається дренажний клапан і відкривається клапан подачі водню з бортовий ємності в ракетні двигуни, які працюють в процесі всього польоту до відділення ступені. Забір водню в таких ємностях проводиться тільки від нижнього днища, так як прискорення ракети при виведенні космічного об'єкта завжди позитивно. Тому ємності такого типу не можуть використовуватися, наприклад, в літаках або автомобілях, де можливі гальмування або тривалі стоянки, для яких потрібно бездренажное зберігання водню.

Найбільш близьким технічним рішенням, обраним за прототип, є ємність для криогенного палива за патентом США №6634519, яка містить герметичний захисний кожух, внутрішній посудину з теплоізоляцією, трубопроводи заправки, дренажу-наддуву і подачі палива, а й забірний пристрій. Внутрішній посудину має циліндричну форму з еліптичними днищами. Стінки внутрішнього судини не мають жорсткої зв'язку зі стінками захисного кожуха. Центрування стінок внутрішнього судини і захисного кожуха здійснюється по шару теплоізоляції. Така конструкція бортовий ємності має істотний недолік, пов'язаний з підвищеними теплоприпливи до стінок внутрішнього судини через багатошарову теплоізоляцію, і, як наслідок цього, час бездренажного зберігання криогенного палива в цій ємності трохи.

Крім цього, відсутність жорсткого зв'язку між внутрішнім посудиною і зовнішнім кожухом не дає можливості експлуатувати цю ємність в транспортних засобах при великих знакозмінних прискореннях і віброперегрузках під час руху. Температурні деформації внутрішнього судини будуть приводити до відшарування теплоізоляції після нечисленних заправок і випорожнень внутрішнього судини.

Пропонована ємність відрізняється від прототипу тим, що внутрішній посудину кріпиться до захисного кожуха на двох опорах, що містять особливо тонкостінні тіла обертання, наприклад, конічної форми з теплозахисними кільцевими проставкамі і екранно-вакуумної теплоізоляцією, причому в одній з опор тонкостінне тіло обертання, закріплене на кожусі, пов'язаний із втулкою, телескопически пов'язаної з циліндром, прикріпленим до внутрішнього судини, що забезпечує відносне переміщення внутрішнього судини і захисного кожуха.

Пропонована ємність і відрізняється тим, що забірний пристрій містить жорстко з'єднані запірні клапани, сполучені з порожнинами біля кожного днища внутрішнього судини і керовані електропневматичної системою.

Завданням даної пропозиції є створення ємності для криогенного палива з тривалим періодом бездренажного зберігання його на борту транспортного засобу і з постійним парканом криогенного палива з ємності незалежно від його перетікань уздовж внутрішнього судини при знакозмінних прискореннях під час руху транспортного засобу.

Технічний результат, що дозволяє істотно знизити теплопритоки до криогенному палива і збільшити час бездренажного зберігання, досягається тим, що ємність для кріогенних палив містить герметичний захисний кожух, внутрішній посудину з теплоізоляцією, трубопроводи заправки, дренажу-наддуву і подачі палива, а й забірний пристрій, при це внутрішній посудину кріпиться до захисного кожуха на двох опорах, що містять особливо тонкостінні тіла обертання, наприклад, конічної форми з теплозахисними кільцевими проставкамі і екранно-вакуумної теплоізоляцією, причому в одній з опор тонкостінне тіло обертання, закріплене на кожусі, пов'язаний із втулкою, телескопически пов'язаної з циліндром, прикріпленим до внутрішнього судини, що забезпечує відносне переміщення внутрішнього судини і захисного кожуха. Технічний результат і досягається тим, що забірний пристрій містить жорстко з'єднані запірні клапани, сполучені з порожнинами біля кожного днища внутрішнього судини і керовані електропневматичної системою.

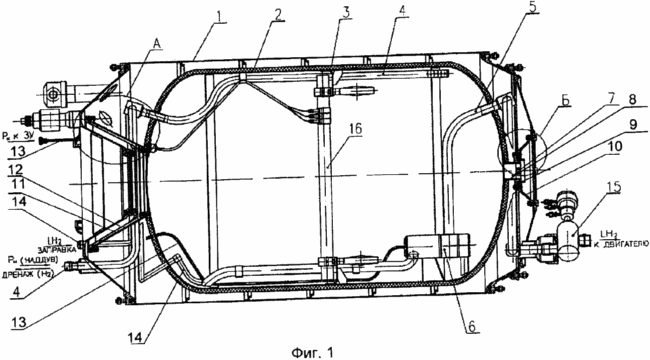

На фіг.1 зображено поздовжній розріз бортовий ємності для зберігання і подачі криогенного палива.

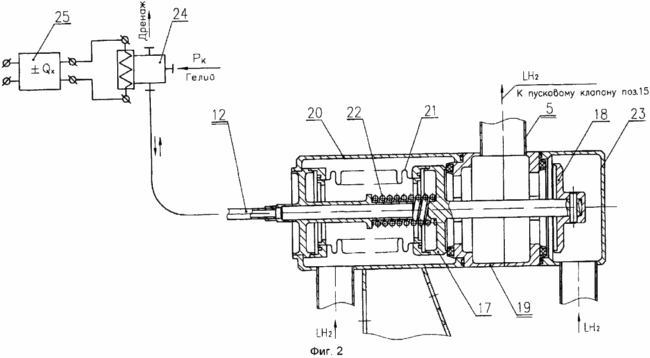

На фіг.2 показаний поздовжній розріз двохпозиційного забірного пристрою з елементами
бортової системи управління.

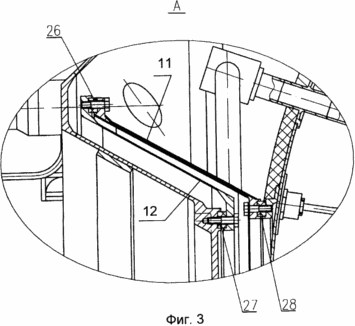

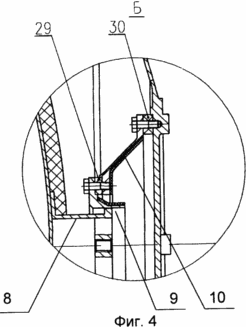

На фіг.3 зображена ліва нерухома опора внутрішнього судини. На фіг.4 зображена права
рухома опора внутрішнього судини.

Бортова ємність складається з захисного кожуха 1, внутрішнього судини 2 з екранно-вакуумної теплоізоляцією 3, трубопроводу 4 дренажу-наддуву, трубопроводу 5 подачі палива від двохпозиційного забірного пристрою 6, рухомий опори 7 у вигляді циліндра 8, телескопически входить в циліндричну втулку 9, закріплену на кінці тонкостенного тіла обертання 10, нерухомої опори 11 з тонкостінних тілом обертання 12. на захисному кожусі 1 встановлений штуцер 13 трубопроводу для подачі командного тиску гелію в двопозиційне забірний пристрій 6, штуцер 14 трубопроводу заправки криогенного палива і пускоотсечной клапан 15. у внутрішньому посудині встановлений і рівнемір 16 для контролю рівня палива під час заправки.

Двопозиційне забірний пристрій 6 (фіг.2) має два запірних клапана: клапан 17 для забору криогенного палива від лівого днища і клапан 18 для забору криогенного палива від правого днища. Обидва клапана жорстко пов'язані між собою через циліндричний хвостовик клапана 17 і центруються в напрямних корпусу 19, який забезпечений ущільнювачів сідлами, виконаними з полікарбонату. Клапан 17 розміщений всередині кожуха 20 і герметично з'єднаний з ним через сильфон 21, внутрішня порожнина якого пов'язана зі штуцером 13 подачі командного тиску гелію. У вихідному положенні клапан 17 притиснутий до сідла корпусу 19 пружиною 22. Клапан 18 розміщений в кожусі 23, забезпеченому забірної трубкою, опущеною вниз. При подачі тиску наддуву у внутрішній посудину 2 (фіг.1) через трубопровід 4 клапан 17 відкривається, а клапан 18 закривається. Після цього зміна місць забору кріотопліва здійснюється подачею або скиданням тиску гелію в сильфонну порожнину від бортового Електропневмоклапан 24 за сигналами бортового акселерометра 25. При цьому один з запірних клапанів (17 або 18) відкривається, а інший закривається.

Тонкостінні тіла обертання 10, 12 забезпечені теплоізоляційними кільцевими проставкамі 26, 27, 28, 29, 30 і екранно-вакуумної теплоізоляцією (фіг.3 і фіг.4).

Процес експлуатації ємності на борту транспортного засобу складається з чотирьох операцій:

- Технологічної підготовки ємності до заправних операцій.

- Заправки криогенного палива.

- Зберігання криогенного палива у внутрішньому посудині.

- Видачі криогенного палива споживачу.

В процесі заправки криогенного палива трубопровід заправника приєднується до штуцера 14 трубопроводу заправки і кріогенне паливо подається в нижню частину внутрішнього судини 2. При цьому одночасно відкривається бортовий клапан дренажу (не показаний) на трубопроводі 4. Заповнення внутрішнього судини контролюється по рівнемірів 16 і за сигналами термоелектричних датчиків (не показані), встановлених на поверхні стінки внутрішнього судини 2.

Після закінчення заправки бортові клапани заправки і дренажу закриваються, і кріогенне паливо знаходиться всередині ємності до моменту використання його в двигуні.

При включенні двигуна відкривається пускоотсечной клапан 15 і клапан наддуву ємності (не показаний). При цьому в посудині встановлюється заданий тиск, і кріогенне паливо через клапан 15 подається споживачеві.

В процесі заправки ємності криогенним паливом температура стінок змінюється як мінімум на 250 °, що призводить до термічного звуження в поздовжньому і диаметральном напрямках. У поздовжньому напрямку зміна довжини судини компенсується переміщенням циліндра 8 у втулці 9. У диаметральном напрямку розмір внутрішнього судини змінюється вільно, так як екранно-вакуумна теплоізоляція еластична, а з кожухом в цьому напрямку внутрішній посудину не стикається.

Екранно-вакуумна теплоізоляція стінки і днищ внутрішнього судини, глибокий вакуум всередині захисного кожуха та теплоразделітельние пристрою в опорах до мінімуму знижують теплопритоки до стінок внутрішнього судини, що забезпечує тривалий бездренажное зберігання криогенного палива, наприклад, під час стоянки транспортного засобу або при русі з вимкненим двигуном .

Двопозиційне забірний пристрій 6, кероване електропневматичної системою з клапаном 24, який пов'язаний з акселерометром осьових прискорень 25, забезпечує подачу криогенного палива до двигуна при знакозмінних прискореннях, що викликають перетікання палива всередині судини.

Кілька екземплярів даної конструкції були виготовлені і показали хороші результати при випробуваннях.

ВИКОРИСТОВУВАНА ЛІТЕРАТУРА

1. JASehlke "ZRE Rokitdyne J-2", Astronauties, 1962, vol.7, №2, p.41, 98.

2. ABBeiley, RGGruddace, WARicketson "The application of liquid hydrogen for rokot therd stage of satellite". Journal of the British Interplanetary Society, 1961, vol.18, №5-6, h.203-224.

3. Ariane 5, Cryospase, проспект фірми Аероспасьяль (Aerospatiale), Франція. 2001.

ФОРМУЛА ВИНАХОДУ

1. Ємність для кріогенних палив, що містить герметичний захисний кожух, внутрішній посудину з теплоізоляцією, трубопроводи заправки, дренажу-наддуву і подачі палива, а й забірний пристрій, що відрізняється тим, що внутрішній посудину кріпиться до захисного кожуха на двох опорах, що містять особливо тонкостінні тіла обертання , наприклад, конічної форми, забезпечені теплозахисні кільцевими проставкамі і екранно-вакуумної теплоізоляцією, причому в одній з опор вказане тонкостінне тіло обертання, закріплене на кожусі, пов'язаний із втулкою, телескопически пов'язаної з циліндром, прикріпленим до внутрішнього судини, забезпечуючи відносне переміщення внутрішнього судини і захисного кожуха.

2. Ємність по п.1, що відрізняється тим, що забірний пристрій містить жорстко з'єднані один з одним запірні клапани, сполучені з відповідними їм порожнинами близько днищ внутрішнього судини і керовані електропневматичної системою.
