ВИНАХІД
Патент Російської Федерації RU2222749

ЄМНІСТЬ ДЛЯ ЗБЕРІГАННЯ ВОДНЮ

Ім'я винахідника: Воронцов В.В .; Нікітін В.А .; Старостін А.Н.
Ім'я патентовласника: Відкрите акціонерне товариство "Ракетно-космічна корпорація" Енергія "ім. С.П. Корольова"
Адреса для листування: 141070, Московська обл., М Корольов, вул. Леніна, 4а, ВАТ РКК "Енергія" ім. С.П. Королева, лабораторія промислової власності та інноватики
Дата початку дії патенту: 2002.04.22

Ємність призначена для зберігання газів переважно на транспортних засобах, наприклад зберігання водню на борту автомобіля з енергоустановкою на основі електрохімічного генератора. Ємність для зберігання газу містить герметичний кожух, внутрішній посудину, трубу наповнення-спорожнення з запірним вентилем, трубу газоскид з запірним вентилем, при цьому в ємності встановлений навколо внутрішнього судини екран з трубопроводом, в верхній частині внутрішнього судини і екрану виконані отвори, що повідомляють їх порожнини з порожниною герметичного кожуха, крім того, один кінець трубопроводу екрану з'єднаний з трубою газоскид, а інший його кінець введений в порожнину внутрішнього судини, при цьому відношення обсягу внутрішнього судини _V B до обсягу граматичного кожуха _V H визначають співвідношенням

де:

• P - тиск газу в ємності при зберіганні, Па;
• - Щільність заправляється у внутрішній посудину рідкого газу, кг / м ^3;
• R - газова постійна заправляється газу, Дж / (кг · К);
• Т - температура газу в ємності при зберіганні, К, а масу М _C внутрішнього судини визначають співвідношенням

де:

• М _B - витрата газу на захолажіваніе внутрішнього судини, кг;
• r - теплота випаровування газу, Дж / кг;
• З _P - теплоємність матеріалу внутрішнього судини, Дж / (кг · К);
• Т ₀ - початкова температура внутрішнього судини, К;
• T _Ж - температура заправляється рідкого газу, К.

Технічний результат - скорочення час заправки, виключення втрат газу.

ОПИС ВИНАХОДИ

Винахід відноситься до зберігання газів в ємностях переважно на транспортних засобах, наприклад до зберігання водню на борту автомобіля з енергоустановкою на основі електрохімічного генератора.

Відомо прийняте за аналог пристрій для зберігання газу при високому тиску (див. Переклад з англ. Під ред. Д.Х.Бронтмана. Пілотовані космічні кораблі. - М .: Машинобудування, 1968, стор. 317, рис. 23.1), що містить ємність для зберігання газу і трубу наповнення-спорожнення з запірним вентилем.

Недоліком аналога є те, що при зберіганні газу в ємності при високому тиску існує проблема швидкої заправки ємності, що особливо важливо на транспорті, де це пов'язано з тривалим простоєм транспортного засобу при заправці. Швидкість споживання газу для заправки обмежується розігрівом ємності внаслідок стиснення газу, так як розігрів ємності веде до зниження її міцності і зменшення кількості заправляється газу.

Відома і ємність для зберігання газу, обрана в якості прототипу (див. А.М.Архаров і ін. Кріогенні системи. - М .: Машинобудування, 1987, стор. 500, рис. 7.11), для зберігання газу в рідкому стані. Ємність складається з зовнішнього кожуха, внутрішнього судини з трубою заповнення-спорожнення, що містить запірний вентиль і трубою газоскид з запірним вентилем. Простір між зовнішнім кожухом і внутрішнім посудиною вакуумируют і заповнюється теплоізоляцією.

Недоліком прототипу є обмежений час зберігання газу через його випаровування в процесі зберігання. У великих ємностях втрати при зберіганні перевищують 0,5% на добу і збільшуються зі зменшенням розмірів ємності. Скидання газу з ємності при зберіганні вимагає застосування спеціальних засобів для його утилізації з метою забезпечення безпечного зберігання, наприклад відведення за межі приміщення, в якому знаходиться ємність, або його дожигания. Зазначені недоліки роблять застосування таких ємностей, наприклад на транспортних засобах, складним і незручним.

Завданням цього винаходу є зменшення часу заправки ємності, забезпечення тривалого часу зберігання газу і виключення втрат газу з ємності в процесі зберігання.

Завдання вирішується тим, що в ємності для зберігання газу, що включає герметичний кожух, внутрішній посудину, трубу наповнення-спорожнення з запірним вентилем, трубу газоскид з запірним вентилем, навколо внутрішнього судини встановлений екран з трубопроводом, в верхній частині внутрішнього судини і екрану виконані отвори, повідомляють їх порожнини з порожниною герметичного кожуха, крім того, один кінець трубопроводу екрану з'єднаний з трубою газоскид, а інший його кінець введений в порожнину внутрішнього судини, при цьому відношення обсягу внутрішнього судини _V B до обсягу граматичного кожуха _V H визначають співвідношенням

де:

• P - тиск газу в ємності при зберіганні, Па;
• - Щільність заправляється у внутрішній посудину рідкого газу, кг / м ^3;
• R - газова постійна заправляється газу, Дж / (кг · К);
• Т - температура газу в ємності при зберіганні, К, а масу М _C внутрішнього судини визначають співвідношенням

де:

• М _B - витрата газу на захолажіваніе внутрішнього судини, кг;
• r - теплота випаровування газу, Дж / кг;
• З _P - теплоємність матеріалу внутрішнього судини, Дж / (кг · К);
• Т ₀ - початкова температура внутрішнього судини, К;
• T _Ж - температура заправляється рідкого газу, К.

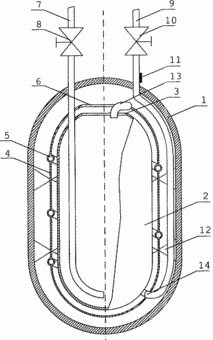

На кресленні зображений загальний вид ємності для зберігання газу.

Ємність містить герметичний кожух 1, внутрішній посудину 2, що має у верхній частині отвір 3. Навколо внутрішнього судини 2 встановлений екран 4 з трубопроводом 5 і отвором 6 в його верхній частині. Ємність і містить трубу наповнення-спорожнення 7 з запірним вентилем 8, трубу газоскид 9 з запірним вентилем 10 і датчиком температури 11. Внутрішній посудину 2 і екран 4 встановлені усередині герметичного кожуха 1 за допомогою опор 12. Трубопровід 5 екрану 4 одним кінцем 13 введений в порожнину внутрішнього судини 2, а іншим кінцем 14 з'єднаний з трубою газоскид 9. отвір 3 внутрішнього судини 2 і отвір 6 екрану 4 повідомляють порожнини внутрішнього судини 2 і екрану 4 з порожниною герметичного кожуха 1. Ємність працює наступним чином. При відкритому запірному вентилі 10 на трубі газоскид 9 відкривають запірний вентиль 8 на трубі заповнення-спорожнення 7 і виробляють заповнення внутрішнього судини 2 рідким газом, наприклад воднем. В процесі заповнення частина рідкого газу випаровується внаслідок охолодження внутрішнього судини 2. випарується газ через отвір 3 у внутрішньому посудині 2 і отвір 6 в екрані 4 заповнює порожнину кожуха 1, і одночасно надходить в трубопровід 5 екрану 4 через його кінець 13 і далі через кінець 14 трубопроводу 5 надходить в трубу газоскид 9. Проходячи через трубопровід 5 екрану 4, випарувався газ охолоджує екран 4 і тим самим зменшує теплові потоки від герметичного кожуха 1 до внутрішнього судини 2 і кількість випарувався у внутрішньому посудині 2 рідкого газу.

Заповнення ємності закінчують при появі рідкого газу в трубопроводі 5 екрану 4, що фіксується датчиком температури 11 по стрибка температури труби газоскид 9. Із закінченням заповнення внутрішнього судини 2 одночасно закривають запірні вентилі 8 і 10. Внаслідок теплопритоков до ємності з навколишнього середовища, рідкий газ, що знаходиться у внутрішньому посудині 2, випаровується, переходить в газоподібний стан і тиск в ємності зростає. Зростання тиску припиняється, коли температура газу в ємності зрівняється з температурою навколишнього середовища.

При відомому обсязі герметичного кожуха 1 _V H, тиску P і температурі Т газу в ємності при зберіганні маса газу в ємності визначається зі співвідношення

де R - газова постійна заправляється газу.

Обсяг внутрішнього судини 2 _V B визначається зі співвідношення

де - Щільність заправляється рідкого газу.

Зі співвідношень (1) і (2) знаходиться відношення обсягів внутрішнього судини 2 і герметичного кожуха 1

Ємність для зберігання водню при тиску 40 МПа і температурі 300 К, що заповнюється рідким воднем з щільністю 65 кг / м ^3, повинна мати відношення _V B / _V H = 0,49. Таким чином, ємність з об'ємом герметичного кожуха 100 л, при зазначених параметрах заповнення і зберігання, повинна мати внутрішній посудину об'ємом 49 л, а маса заправляється водню складе 3,2 кг.

Час заповнення ємності визначається витратою подається рідкого газу. При заправці зазначених 3,2 кг водню протягом 1 хв падіння тиску на трубі заповнення-спорожнення 7 довжиною 5 м і діаметром 20 мм складе ~ 1 кПа, а максимальне падіння тиску на трубопроводі 5 екрану 4 довжиною 10 м і діаметром 25 мм складе ~ 100 кПа. Забезпечення зазначених параметрів заповнення ємності не представляє технічних труднощів.

Маса газу, що скидається через трубу газоскид 9 при заповненні ємності, визначається витратою газу на захолажіваніе внутрішнього судини 2, теплоприпливи до внутрішнього судині 2 від герметичного кожуха 1 і часом заповнення ємності. Витрата газу на захолажіваніе внутрішнього судини 2 М _В, маса внутрішнього судини 2 М _С, теплоємність матеріалу внутрішнього судини 2 З _P і теплота випаровування рідкого газу r пов'язані співвідношенням

_M C · _C P · (T ₀ -Т _Ж) = М _В · r,

де Т ₀ - температура внутрішнього судини 2 перед заповненням газом;

Т _Ж - температура рідкого газу.

Тому для зменшення витрати рідкого газу на захолажіваніе внутрішнього судини 2 він повинен бути виконаний з матеріалу з малою теплоємністю і мати малу масу. Так при витраті 0,25 кг водню на захолажіваніе внутрішнього судини 2, виготовленого зі сталі 03Х20Н16АГ6, що має теплоємність 450 Дж / (кг · К), маса внутрішнього судини 2 складе 1 кг. Товщина стінки внутрішнього судини 2 для 3,2 кг рідкого водню складе ~ 0,15 мм. Цією товщини стінки цілком достатньо, тому що внутрішній посудину 2 відчуває незначні механічні навантаження в процесі заповнення ємності, а після випаровування газу він навантажується тільки власною вагою.

Випарувався і скинутий з ємності в процесі заправки газ може бути зібраний в спеціальну ємність і знову зріджений або використаний в газоподібному стані.

Таким чином, сукупність нових ознак, відсутніх у відомих технічних рішеннях, дозволяє досягти нового технічного результату: скоротити час заправки ємності і виключити втрати газу з ємності в процесі зберігання.

ФОРМУЛА ВИНАХОДУ

Ємність для зберігання газу, що включає герметичний кожух, внутрішній посудину, трубу наповнення-спорожнення з запірним вентилем, трубу газоскид з запірним вентилем, що відрізняється тим, що в ємності встановлений навколо внутрішнього судини екран з трубопроводом, в верхній частині внутрішнього судини і екрану виконані отвори, повідомляють їх порожнини з порожниною герметичного кожуха, крім того, один кінець трубопроводу екрану з'єднаний з трубою газоскид, а інший його кінець введений в порожнину внутрішнього судини, при цьому відношення обсягу внутрішнього судини _V B до обсягу граматичного кожуха _V H визначають співвідношенням

, Де:

• P - тиск газу в ємності при зберіганні, Па;
• - Щільність заправляється у внутрішній посудину рідкого газу, кг / м ^3;
• R - газова постійна заправляється газу, Дж / (кг · К);
• Т - температура газу в ємності при зберіганні, К,
• а масу М _C внутрішнього судини визначають співвідношенням

де:

• М _B - витрата газу на захолажіваніе внутрішнього судини, кг;
• r - теплота випаровування газу, Дж / кг;
• З _P - теплоємність матеріалу внутрішнього судини, Дж / (кг · К);
• Т ₀ - початкова температура внутрішнього судини, К;
• T _Ж - температура заправляється рідкого газу, К.

Версія для друку
Дата публікації 04.01.2007гг
