ВИНАХІД
Патент Російської Федерації RU2213162
ПРИСТРІЙ ДЛЯ ОТРИМАННЯ ТЕПЛОВОЇ ЕНЕРГІЇ, водню і кисню
Ім'я винахідника: Канарёв Ф.М. .; Подобедов В.В .; Зиков Е.Д.
Ім'я патентовласника: Кубанський державний аграрний університет
Адреса для листування: 350044, г.Краснодар, вул. Калініна, 13, КГАУ, ПІО
Дата початку дії патенту: 2001.03.06
Винахід відноситься до фізико-хімічних технологій отримання тепла, водню і кисню. Пристрій має корпус з Цилиндроконические припливом і наскрізним отвором, нижню і верхню кришки, які утворюють разом з корпусом нижню і верхню міжелектродні камери. Нижня міжелектродному камера має анодний і катодний порожнини, розділені Цилиндроконические припливом корпусу і сполучені між собою в нижній частині камери. Нижня і верхня аноди виконані у вигляді стрижнів, розташованих в нижній і верхній міжелектродних камерах і з'єднаних між собою провідниками з зовнішньої сторони пристрою. Нижній стрижневий катод вставлений в діелектричний стрижень, який вводиться в нижню міжелектродному камеру через отвір для гвинта в нижній кришці. Це дає можливість центрувати робочу частину катода щодо наскрізного отвору корпусу. Технічний ефект - підвищення енергетичних показників пристрою.
ОПИС ВИНАХОДИ
Винахід відноситься до фізико-хімічних технологій і техніки для отримання тепла, водню і кисню.
Відомо технічне рішення (див. Яковлєв С.В., Краснобородько І.Г., Рогов В. М. Технологія електрохімічної очищення води. - Л .: Стройиздат, 1987, с. 207-211, 227-231), що містить корпус з патрубками для підведення і відведення оброблюваного розчину, електророзрядних камеру з розміщеними в ній плоским і голчастим електродами.
Відомо технічне рішення (див. Яковлєв С.В., Краснобородько І.Г., Рогов В. М. Технологія електрохімічної очищення води. - Л .: Стройиздат, 1987, с. 207-211, 227-231), що містить корпус з патрубками для підведення і відведення оброблюваного розчину, електророзрядних камеру з розміщеними в ній плоским і голчастим електродом.
Відомо технічне рішення, описане в SU 487665, 15.10.75, С 25 В 9/00, що містить корпус, верхню і нижню кришки, патрубки для введення і виведення робочого розчину, анод, з'єднаний з позитивним полюсом джерела живлення, і катод, з'єднаний з негативним полюсом джерела живлення.
Відомо і технічне рішення (див. Патент РФ 2157861, кл. З 25 В 1/02, 9/00, 2000 - прототип) для отримання теплової енергії, водню і кисню, що містить корпус, верхню і нижню кришки, патрубки для введення і виведення робочого розчину, плоскі аноди, розташовані у верхній і нижній міжелектродних камерах, з'єднані з позитивним полюсом джерела живлення, і стрижневі катоди, з'єднані з негативним полюсом джерела живлення.
Недоліком відомих винаходів є те, що вони мають плоскі аноди, до яких підводиться один контакт від зовнішнього джерела струму. В результаті, як показують спостереження, інтенсивність виділення кисню найбільша в зоні контакту зовнішнього провідника з плоским анодом. У міру віддалення від цієї зони контакту, інтенсивність виділення кисню з поверхні анода різко зменшується, це свідчить про нерівномірність розподілу щільності електричного потенціалу по поверхні анода, а значить, і в розчині, що знижує енергетичну ефективність електрохімічного процесу і пристрої. Нерівномірність розподілу щільності електричного потенціалу легко спостерігається по інтенсивності виділення кисню в різних зонах анода. Вона різко зменшується в міру віддалення від тієї частини поверхні анода, де підведено контактний провід.
Технічним рішенням завдання є підвищення енергетичних показників пристрою.
Мета досягається тим, що пристрій для отримання теплової енергії, водню і кисню, що містить корпус, верхню і нижню кришки, патрубки для введення і виведення робочого розчину, аноди, розташовані у верхній і нижній міжелектродних камерах, з'єднані з позитивним полюсом джерела живлення, і стрижневі катоди, з'єднані з негативним полюсом джерела живлення, відрізняється тим, що анод, розташований в анодному порожнини нижньої Міжелектродні камери, і анод, розташований у верхній Міжелектродні камері, виконані у вигляді стрижнів, з'єднаних між собою провідником із зовнішнього боку пристрою.
Новизна заявляється пропозиції обумовлена тим, що стрижневі аноди, з'єднані між собою провідниками з зовнішньої сторони пристрою, рівномірніше розподіляють контакт з розчином позитивного електричного потенціалу і за рахунок цього підвищують енергетичну ефективність пристрою для отримання тепла, водню і кисню.
За даними патентно-технічної літератури не виявлено аналогічна сукупність ознак, що дозволяє судити про винахідницькому рівні пропозиції.

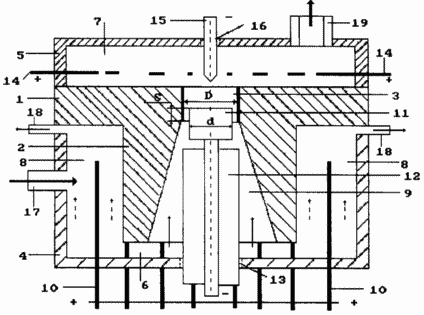

Суть винаходу пояснюється кресленням, де на кресленні зображений загальний вигляд пристрою.
 |
Пристрій для отримання теплової енергії, водню і кисню містить корпус 1, з Цилиндроконические припливом 2 і наскрізним отвором 3, нижню 4 і верхню 5 кришки, нижню 6 і верхню 7 міжелектродні камери, при цьому нижня міжелектродному камера має анодний 8 і катодний 9 порожнини, анод 10 у вигляді стрижнів, з'єднаних провідником із зовнішнього боку нижньої кришки, розташованих в анодному порожнини 8, катод 11 - у вигляді стрижня з тугоплавкого матеріалу, вставлений в діелектричний стрижень 12 із зовнішнім різьбленням, за допомогою якої він введений в нижню міжелектродному камеру 6 через різьбове отвір 13 в нижній кришці і центрований в наскрізному отворі 3 корпусу 1, верхня міжелектродному камера 7 має анод 14, виконаний у вигляді стрижнів, з'єднаних між собою провідником із зовнішнього боку корпусу і розташованих над корпусом 1, і голчастий катод 15, який введено в верхню міжелектродному камеру 7 через отвір для гвинта 16 в її кришці 5 співвісно з наскрізним отвором 3 корпусу 1, патрубок 17 для введення робочого розчину розташований в середній частині анодної порожнини 8, патрубки 18 для виведення кисню встановлені у верхній частині анодної порожнини, патрубок 19 для виведення парогазової суміші розташований у верхній кришці. |
ПРИСТРІЙ ДЛЯ ОТРИМАННЯ ТЕПЛОВОЇ ЕНЕРГІЇ, водню і кисню
Працює наступним чином
Анодну 8 і катодний 9 порожнини нижньої Міжелектродні камери 6 заповнюють слабким розчином лугу або кислоти через патрубок 17 і встановлюють необхідний витрата розчину. Потім пристрій підключають до електричної мережі і поступово підвищують напругу до появи стійкої плазми в зоні катодів. У нижній катодного порожнини 9 відбувається нагрів розчину до температури кипіння при частковому розкладанні води на водень і кисень. Кисень, що виділився у стрижневого анода 10, піднімається у верхню частину анодної порожнини 8 і через патрубки 18 видаляється з анодної порожнини.
Газоподібний молекулярний водень, що формується на кордоні плазма-рідина, збирається у верхній частині катодного порожнини 9 і разом з парами води і водяним розчином виходить через наскрізний отвір 3 в міжелектродному камеру 7, в якій в зоні катода виділяється додаткова кількість водню і весь він разом з водяною парою і нагрітим розчином виходить через патрубок 19.
Сутність плазмоелектролітіческого процесу полягає в тому, що під дією електричного поля між багаторазово зменшеною площею катода по відношенню до сумарної площі анода, що складається з декількох стрижнів, формується початковий потік іонів лужних металів, сфокусований на катод. Маючи запас кінетичної енергії при русі до катода, іони лужного металу відділяють атоми водню від молекул води Н 2 О в результаті формується плазма атомарного водню, яка, охолоджуючись на кордоні плазма - рідина, формує молекули водню. Одночасно в плазмі присутні і вільні протони. З'єднуючись з електронами, випущених катодом, вони і синтезують атоми водню. Процеси синтезу атомів і молекул водню генерують більше енергії, ніж її витрачається на руйнування молекули води.
Таким чином, воднева плазма у катода є джерелом теплової енергії, що передається водного розчину, і джерелом атомарного і молекулярного водню і кисню одночасно.
Експериментально встановлено, що заміна плоского анода на анод, що складається зі стрижнів, з'єднаних між собою не в зоні розчину, а за його межами, на зовнішній стороні пристрою, підвищує енергетичну ефективність пристрою на 10-15%.
ФОРМУЛА ВИНАХОДУ
Пристрій для отримання теплової енергії, водню і кисню, що містить корпус, верхню і нижню кришки, патрубки для введення і виведення робочого розчину, аноди, розташовані у верхній і нижній міжелектродних камерах, з'єднані з позитивним полюсом джерела живлення, і стрижневі катоди, з'єднані з негативним полюсом джерела живлення, що відрізняється тим, що анод, розташований в анодному порожнини нижньої Міжелектродні камери, і анод, розташований у верхній Міжелектродні камері, виконані у вигляді стрижнів, з'єднаних між собою провідником із зовнішнього боку пристрою.
