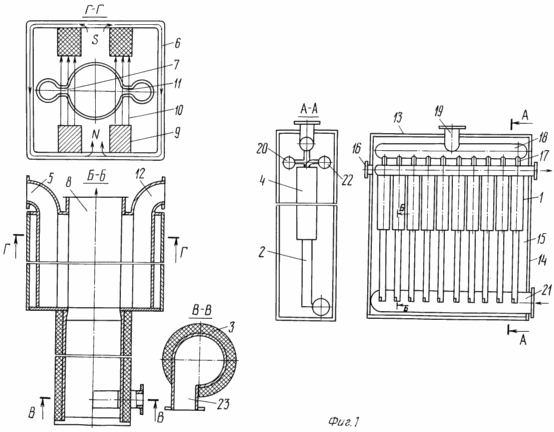

Фиг.1. Роздільник іонів і промисловий блок роздільників іонів.

Схема пояснює пристрій поділу іонів і процес поділу морської води в магнітному полі на три фракції: анолит - солена вода - католіт і показана схема промислового блоку роздільників іонів.

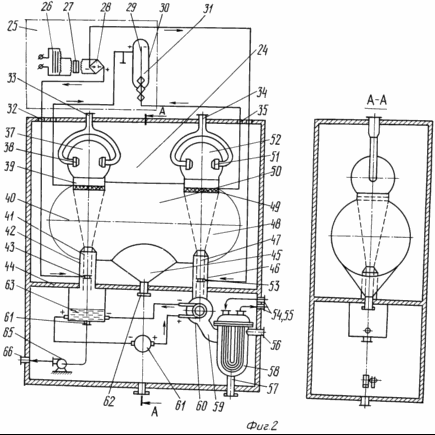

Фіг. 2. Відокремлювач катіонів та аніонів від гідратної оболонки і нейтралізатор електричних зарядів на іони (відділювач-нейтралізатор).

Показана поєднана схема відділення гідратної оболонки від гідратованих катіонів та аніонів і нейтралізації електричного заряду на катіонів та аніонів з метою отримання цільових продуктів Li, O ₂ і Н ₂ O.

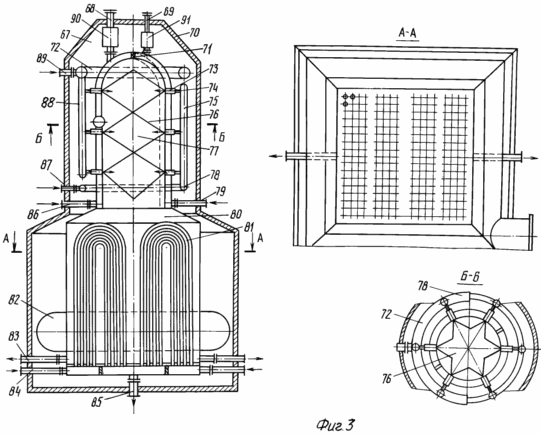

Фіг.3. Генератор водню.

Схема показує, як організований процес отримання водню в великому обсязі при взаємодії розплавленого літію і води, що подаються в зону реакції у вигляді мікрокрапель, і спосіб відведення теплоти реакції взаємодії між літієм і водою.

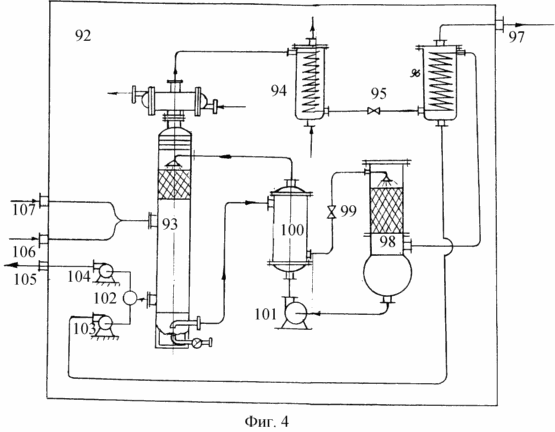

Фіг.4. Модернізована абсорбційна холодильна машина.

Схема показує, яка модернізація зроблена в типовій абсорбційної холодильної машині і як здійснюється відбір тепла від отделителя-нейтралізатора і генератора водню.

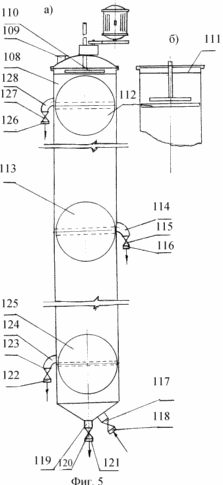

Фіг.5. Фракційний роздільник.

На основі закону Стокса розроблений процес поділу полиметаллического конгломерату на окремі фракції і на основі цього процесу створено фракційний роздільник.

Фігури, що відносяться до розділу "Відомості, які підтверджують можливість здійснення винаходу".

Фіг. 6. Перша технологічна лінія з отримання знесоленої води, водню і кисню.

Схема показує послідовність розташування обладнання і рух матеріальних потоків при отриманні знесоленої води, водню і кисню по літієвої технології.

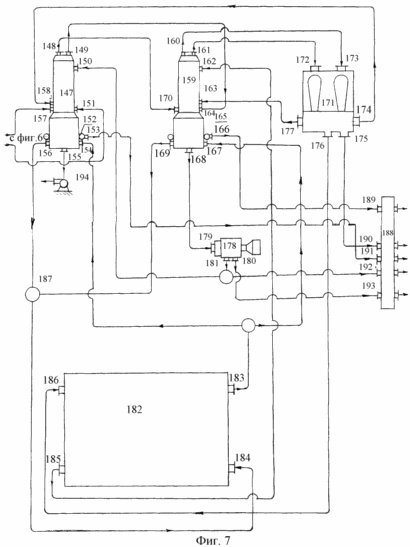

Фіг. 7. Схема технологічної лінії по вилученню з морської води катіонів та аніонів та їх переробка в цільові продукти.

Схема показує послідовність розташування обладнання і руху матеріальних потоків з переробкою катіонів та аніонів, витягнутих з морської води, в цільові продукти.

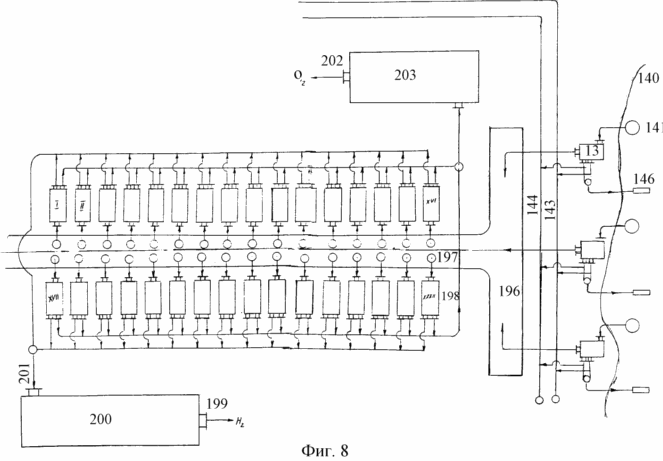

Фіг. 8. Завод по отриманню знесоленої води, водню і кисню по літієвої технології.

На схемі показано розташування трьох перших технологічних ліній з отримання знесоленої води, водню і кисню по літієвої технології і показані шляхи використання католіта і аноліта.

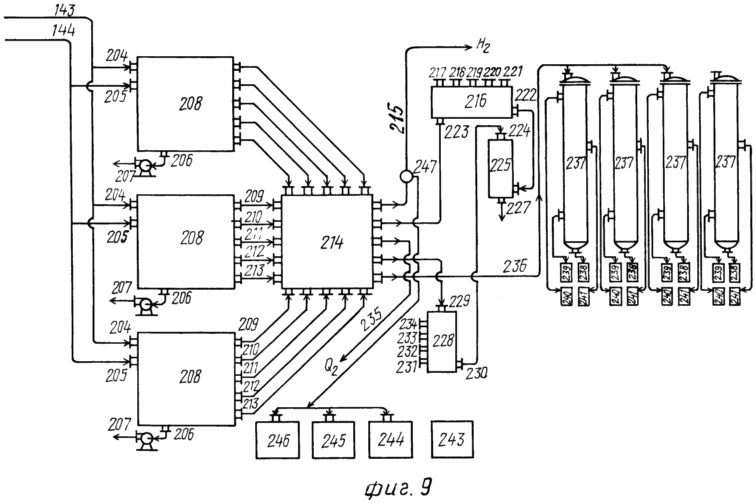

Фіг.9. Завод з переробки католіта і аноліта.

Схема показує розташування друге технологічних ліній і додаткового устаткування і виробництв по повній переробці католіта і аноліта до цільових продуктів.
