ВИНАХІД
Патент Російської Федерації RU2260077

ПРИСТРІЙ СТАШЕВСЬКОГО І.І. ДЛЯ розщеплення води на ВОДЕНЬ І КИСЕНЬ

Ім'я винахідника: Сташевський Іван Іванович
Ім'я патентовласника: Сташевський Іван Іванович
Адреса для листування: 352243, Краснодарський край, м Новокубанск, вул. Ленінградська, 19, кв.116, І.І. Сташевському
Дата початку дії патенту: 2004.01.28

Винахід відноситься до електрохімічної промисловості. Пристрій для відділення водню від кисню виконано у вигляді вакуум-балона, забезпеченого поплавковою камерою, вакуум-регулятором, вакуум-насосами і вихідними газопроводами. Верхня частина ємності електролізера з'єднана за допомогою вхідної трубки із середньою частиною вакуум-балона і за допомогою вихідний трубки через електричний насос - з нижнім підставою вакуум-балона. Поплавковая камера з герконами, поплавком і пластинами з постійного магніту виконана з можливістю автоматичного видалення конденсату з вакуум-балона в ємність електролізера. Вихідні газопроводи вакуум-балона з'єднані з пальником через вакуум-насоси та вентилі, а вакуум-регулятор оснащений стрілкою з постійного магніту, по периметру руху якої розташовані геркони, з'єднані з вакуум-насосами за допомогою електричного кола і виконані з можливістю взаємодії магнітного поля стрілки з герконами для створення і підтримки заданих параметрів вакууму і управління роботою насосів. Частина електродів виконана з нікелю з можливістю поєднання функцій електрода і каталізатора, а піддон ємності електролізера забезпечений ультразвуковим або інфразвукових генератором. Технічний ефект - спрощення конструкції, підвищення продуктивності, розширення технологічних можливостей, поліпшення якості відділення водню від кисню, автоматичне видалення конденсату з вакуум-балона в ємність електролізера, поліпшення надійності і довговічності вакуум-регулятора.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехнічної промисловості і може бути використано для отримання дешевого висококалорійного палива водоводу і кисню безпосередньо з води для живлення парових котлів, автомобілів, двигунів внутрішнього згоряння та іншої техніки.

Відомо пристрій для расщиплению води на водень і кисень, що містить герметично заповнену електролітом ємність електролізера, в яку встановлена ​​батарея електродів з нержавіючої сталі, з'єднаних між собою через шайби з діелектричного матеріалу за допомогою болтів і гайок. Аноди і катоди відповідно послідовно з'єднані між собою і джерелом змінного струму через електромашинні перетворювач, генератор електричних імпульсів і електричні перемикачі. Перша вхідні трубка ємності електролізера з'єднана з ємністю з дистильованою водою через регулятор рівня. Друга вхідна трубка з'єднана з ємністю з рідкої лугом через дозатор, забезпечений соленоїдом і реле часу, а ємність електролізера з'єднана з пристроєм для відділення водню від кисню. / Патент РОСІЇ 2227177 С2, МПК С 25 В 1/04, 27.01.2004 р /.

Недоліком відомого технічного рішення є складність конструкції пристрою для відділення водню від кисню, недостатня продуктивність, недостатню якість відділення водню від кисню.

Метою винаходу є спрощення конструкції, підвищення продуктивності, розширення технологічних можливостей, поліпшення якості відділення водню від кисню, автоматичного видалення конденсату з вакуум-балона в ємність електролізера, поліпшення надійності і довговічності вакуум-регулятора.

Поставлена ​​мета досягається тим, що пристрій для відділення водню від кисню виконано у вигляді вакуум-балона, забезпеченого поплавковою камерою, вакуум-регулятором, вакуум і насосами, вихідними газопроводами, верхня частина ємності електролізера з'єднана за допомогою вхідної трубки із середньою частиною вакуум-балона за допомогою вихлопної трубки через електричний насос з нижньому підставою вакуум-балона. Поплавковая камера з герконами, поплавком і пластинами з постійного магніту виконана з можливістю автоматичного видалення конденсату з вакуум-балона в ємність електролізера. Вихідні газопроводи вакуум-балона з'єднані з пальником через вакуум-насоси та вентилі, вакуум-регулятор оснащений стрілкою з постійного магніту, по периметру руху якої розташовані геркони, з'єднані з вакуум-насосами за допомогою електричного кола і виконані з можливістю взаємодії магнітного поля стрілки з герконами для створення і підтримки заданих параметрів вакууму і управління роботою насосів. При цьому частина електродів виконана з нікелю з можливістю поєднання функцій електрода і каталізатора, а піддон ємності електролізера забезпечений ультразвуковим або інфразвукових генератором. Електроди можуть бути виконані пластинчастими, перфорованими, гофрованими, щеткообразнимі сітчастими, осередкова, осередкова стільниковими, осередкова Гребешкова трубчастими з зовнішніх і внутрішніх труб мають поперечний переріз у формі квадрата, кола, овалу, ромба, багатокутника, виконаних у формі багатоповерхових полиць, встановлених рядами на різних рівнях таким чином, що електроди одного ряду входять в пази іншого ряду, між полицями і рядами є зазор і різна полярність. Ємність електролізера може бути забезпечена компресором і вакуумним клапаном.

Новизна заявленого технічного рішення в порівнянні з патентом 2227177 обумовлена ​​тим, що за рахунок застосування різних електродів забезпечується розширення технологічних можливостей.

За рахунок використання вакуум-балона без діафрагм, без перепускних патрубків і клапанів і з'єднання його з верхньою частиною електролізера за допомогою двох трубок, де одна трубка з'єднана з центром вакуум-балона, інша - з нижнім підставою вакуум-балона, вихідні трубки вакуум-балона з'єднані з пальником через вакуум-насоси, забезпечується поліпшення якості відділення водню від кисню, спрощення конструкції та автоматичного видалення конденсату з балона в електролізер.

За рахунок застосування ультразвукового або инфразвукового генератора при електролізі забезпечується підвищення продуктивності.

За рахунок застосування компресора і вакуумного клапана розширюються технологічні можливості.

За рахунок виконання частини електродів з нікелю забезпечується поєднання функцій електрода і каталізатора, що сприяє підвищенню продуктивності.

За рахунок застосування магнітної стрілки вакуум-регулятора і герконів забезпечується взаємодія магнітного поля стрілки з герконами для створення і підтримки заданих параметрів вакууму і управління роботою вакуум-насосів.

За рахунок вакууму в ємності електролізера забезпечується витяг водню і кисню в процесі електролізу за допомогою вакуум-насосів.

За рахунок вакууму в ємності вакуум-балона забезпечується поліпшення відділення водню від кисню по різниці питомої ваги газів.

Під дією надлишкового тиску в ємності електролізера за допомогою компресора забезпечується вилучення водню і кисню в процесі електролізу.

За рахунок вакуумного клапана забезпечується спрощення конструкції регулятора рівня рідини, підвищення надійності і довговічності.

При дослідженні заявленого технічного рішення по патентних, науковим, науково-технічним матеріалів не виявлено така сукупність ознак, що дозволяє судити про новизну і суттєвості заявлених ознак.

Суть винаходу пояснюється кресленнями, де

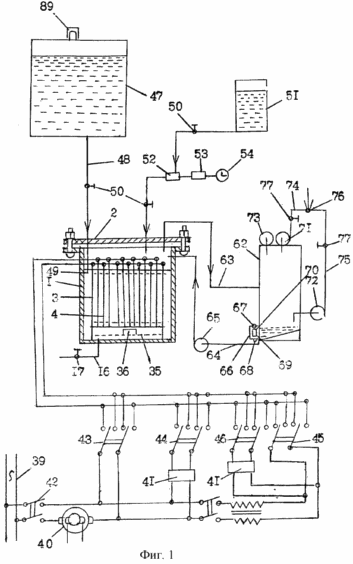

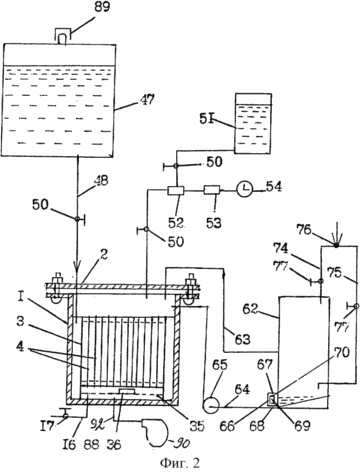

Фиг.1 зображена схема пристрою електролізера води; на фіг.2 зображена схема електролізера води, забезпеченого компресором і вакуумним клапаном.

Фіг.3 зображена схема з'єднання електродів в батарею; на фіг.4 і 5 зображені батареї з пластинчастими електродами; на фіг.6 і 7 - то ж, з гофрованими електродами.

Фіг.8 - то ж, з перфорованими електродами; на фіг.9 - то ж, з осередковою електродами; на фіг.10 зображено поздовжній вид пластинчастого електрода; на фіг.11 і 12 зображені щеткообразние електроди; на Фіг.13 і 14 і 15 зображені коміркові електроди; на фіг.16 зображено з'єднання осередкових електродів з щитоподібними електродами; на фіг.17 зображені коміркові стільникові електроди; на фіг.18 і 19 зображені поличні електроди.

Фіг.20 зображені трубчасті електроди циліндричної ємності електролізера; на фіг.21 і 22 зображені циліндричні голчасті електроди; на фіг.23 зображені квадратні голчасті електроди; на фіг.24 зображені багатогранні голчасті електроди.

Фіг.25 зображено пристрій пальника для гримучого газу; на фіг.26 зображена схема пристрою дозатора і соленоїда; на фіг.27 зображений Гребешкова електрод.

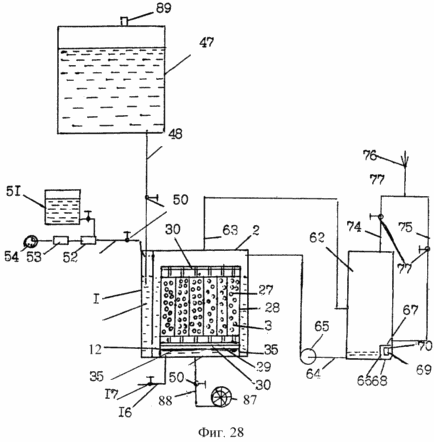

Фіг.28 зображено пристрій батареї з трубчастими електродами; на фіг.29 зображено поздовжній розріз трубчастого електрода; на фіг.30 зображено пристрій вакуумного регулятора.

Електролізер води складається з герметичної ємності 1, виконаної з нержавіючої сталі. Ємність 1 забезпечена кришкою 2. Усередині ємності 1 встановлено батарея 3, виконана або з пластинчастих 4, або гофрованих пластинчастих 5, або пластинчастих перфорованих 6, або сітчастих 7 електродів з нержавіючої сталі. Зазначені електроди на кутах мають отвори 8, через них вони жорстко з'єднані між собою через шайби 9 з діелектричного матеріалу за допомогою болтів 10 і гайок 11. Батарея 3 забезпечена ніжками 12 та боковими упорами 13 з діелектричного матеріалу. Між гайками 11 і шайбою 9 встановлені підпружинені розрізні шайби 14. Між електродами 4 або 5, 6, 7 є належний зазор і різна полярність. На електродах можуть бути розташовані отвори 15 для переміщення електроліту. Електроди 4, 5, 6, 7 можуть бути виготовлені з нержавіючої сталі шляхом деформації тиском за допомогою штампа для листового гарячого штампування або литими на ливарних машинах під тиском у вакуумі. На дні ємності 1 електролізера є зливна трубка 16 з вентилем 17, виконаними з можливістю зливу електроліту в зимовий період часу при морозі щоб уникнути розморожування системи.

Електроди в батареї 3 можуть бути виконані в другому варіанті. Другий варіант такої ж, як перший, відрізняється від них тим, що електроди 18 виконані щеткообразнимі, голки 19 яких спрямовані в основу 20 протилежно, розташованих пластин. Між підставою 20 пластин і кінцями голок 19 є належний зазор і різна полярність. Щеткообразние електроди 18 виготовлені литими на літерних машинах під тиском у вакуумі.

Електроди 18 можуть бути виконані в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що щеткообразние електроди 18 своїми кінцями голок 19 спрямовані один на одного. Між кінцями голок 19 є належний зазор і різна полярність.

Електроди 21 в батареї 3 можуть бути виконані в четвертому варіанті. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що електроди 21 виконані осередковою. Осередки 22 можуть мати в поперечному перерізі форму кола, овалу, квадрата, ромба, багатогранника, виготовлені на ливарних машинах під тиском у вакуумі. Між осередковою електродами 21 встановлені щеткообразние електроди 18, з двох сторін їх голки 19 встановлені в центр кожного осередку 22. Між голками 19 і стінами осередків 22 є належний зазор і різна полярність.

Електроди 23 в батареї 3 можуть бути виконані в п'ятому варіанті. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електроди виконані у формі стільникових осередків 23, що містять всередині діафрагму 24 аналогічно до бджолиних стільників. Між стільникових осередків 23 електродів встановлені щеткообразние електроди 18. Стільникові коміркові електроди 23 мають поперечний переріз у формі кола або овалу, або квадрата, або ромба, або багатокутника. Між стінами осередків 22 електродів 23 встановлені щеткообразние електроди 18 з двох сторін, голки 19 щеткообразних електродів 18 встановлені в центр кожного осередку 22. Між голками 19 і стінами осередків 22 і діафрагмою 24 є належний зазор і різна полярність. Електроди 23 і 18 виготовлені литими на ливарних машинах під тиском у вакуумі.

Електроди 25 в батареї 3 можуть бути виконані в шостому варіанті. Шостий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електроди 25 виконані у формі гребішковою осередкових електродів, що містять поздовжні пластини з одним рядом жорстко закріплених голок 26. Щеткообразние електроди 25 мають тільки один ряд голок, а щеткообразние електроди багато рядів голок 19. Голки гребішковою осередкових електродів 25 встановлені таким чином, щоб надати осередкам 22 належну форму, наприклад форму квадрата, кола, овалу, ромба, багатогранника. Між осередковою Гребешкова електродами 25 встановлені з двох сторін щеткообразние електроди 18, їх голки 19 встановлені в центр кожної клітини 22 електродів 25. Між голками 19 і стінами осередків 22 електродів 25 є належний зазор і різна полярність. Електроди 18 і 25 виготовлені на ливарних машинах під тиском у вакуумі з нержавіючої сталі.

Електроди 27 в батареї 3 можуть бути виготовлені і в сьомому варіанти /фіг.5/. Сьомий варіант такої ж, як 2-6 варіанти, відрізняється від них тим, що електроди 27 виконані трубчастими з зовнішніх 28 і внутрішніх труб 29. Зовнішні труби 28 з'єднані між собою в батарею 3, мають поперечне перетину отворів у формі кола, овалу, квадрата , ромба, багатогранника, всередині них розташовані внутрішні труби 29, мають поперечний переріз, аналогічне зовнішнім трубах 28. внутрішні труби 29 жорстко закріплені на рамі 30. Між зовнішніми 28 і внутрішніми 29 трубами є належний зазор і різна полярність. Батареї 3 забезпечені ніжками 12 та боковими упорами 13 з діелектричного матеріалу.

Електроди 32 в батареї 3 можуть бути виконані в восьмому варіанті. Восьмий варіант такої ж, як 1-7 варіанти, відрізняється від них тим, що електроди 32 виконані у формі циліндрів, встановлених в циліндричну ємність коаксильного один одному. Між ним є належний зазор і різна полярність.

Електроди 33 можуть бути виконані в дев'ятому варіанті. Дев'ятий варіант такої ж, як восьмий варіант, відрізняється від нього тим, що електроди 33 виконані у формі багатогранника, встановлені паралельно один одному в багатогранну ємність. Між ними є належний зазор і різна полярність.

Електроди 34 в батареї 3 можуть бути виконані в десятому варіанті. Десятий варіант такої ж, як 1-9 варіанти, відрізняється від них тим, що частина електродів виготовлена ​​з нікелю. Ці електроди розташовані серед електродів, виготовлених з нержавіючої сталі. Нікелеві електроди служать одночасно і каталізаторами, виконані з можливістю вступу в проміжне взаємодія з речовинами електроліту, вони відновлюють свої властивості до кінця перетворення.

Електроди в батареї 3 можуть бути виконані в одинадцятому варіанті. Одинадцятий варіант такої ж, як 1-10 варіанти, відрізняється від них тим, що на піддоні 35, змістом отвори належного діаметру, встановлено і жорстко закріплений ультразвукової або інфразвуковий генератор 36, виконаний з можливістю створення і генерації пружних хвиль з частотою коливань від 20 кГц до 1 ГГц або менше 16 Гц в процесі електролізу для підвищення продуктивності.

Електролізер 37 в батареї 3 може бути виконані в 12 варіанті. Дванадцятий варіант такої ж, як перший варіант, відрізняється від нього тим, що електроди 37 виконані у формі багатоповерхових полиць 38. Поличні електроди 37 встановлені рядами на різних рівнях таким чином, що електроди 37 одного ряду входять в зазор іншого ряду, а між полицями і рядами є належний зазор і різна полярність.

Аноди електродів послідовно з'єднані між собою, катоди електродів послідовно з'єднані між собою і джерелом змінного струму 39 за допомогою електричного кола через електромашинні перетворювач 40, генератор 41 електричних імпульсів і електричні перемикачі 42, 43, 44, 45, 46, виконані з можливістю перетворення змінного струму в постійний струм, струм низької напруги - в струм високої напруги, створення електричних імпульсів належної частоти і тривалості і можливості роботи на різних режимах: наприклад, при номінальне напрузі або при номінальній напрузі в імпульсному режимі, або при високій напрузі. Ємність 1 електролізера з'єднана з ємністю 47 з дистильованою водою за допомогою трубки 48. На кінці трубки 48 встановлений регулятор рівня рідини, виконаний у формі зворотного клапана 49. На трубці 48 встановлений вентиль 50, виконаний з можливістю підтримки заданого рівня рідини в ємності 1 електролізера при допомоги регулятора рівня - зворотного клапана 49. Верхня частина ємності 1 електролізера з'єднана з нижнім підставою ємності 51, наповненою рідкої лугом / їдким натрієм або їдким калієм / через дозатор 52. Дозатор 52 забезпечений соленоїдом 53 і реле часу 54. Виконано з можливістю переміщення рідкої лугу дозами через відрізок часу. Дозатор 52 складається з циліндра 55, поршня 56, штока 57, мікроперемикача 58. Соленоїд 53 складається з котушки індуктивності 59, сердечника 60, пружини 61.

Пристрій для відділення водню від кисню виконано у формі вакуум-балона 62, що містить вхідні трубки - газопровід 63 і вихідну трубку 64. Верхня частина ємності 1 електролізера з'єднана зі серединою вакуум-балона 62 за допомогою газогону 63, а і верхня частина електролізера з'єднана з нижнім підставою вакуум-балона 62 за допомогою трубки 64 через електричний насос 65. у вакуум-балоні або поруч з балоном 62 встановлена ​​поплавкові камера 66, в якій в верхньому і нижньому підставах встановлені геркони 67 і 68, а в камері 66 встановлений поплавок 69, на його верхньому і нижньому підставах встановлені пластини 70 з постійного магніту, виконані з можливістю переміщення водню і кисню з ємності 1 електролізера в вакуум-балон 62 і автоматичного видалення конденсату з вакуум-балона 62 в ємність 1 електролізера в початкове положення. Вакуум-балон 62 забезпечений вакуум-насосами 71 і 72, вакуум-регулятором 73 і газопроводами 74 і 75, виконаними з можливістю прискорення вилучення з води водню і кисню в процесі електролізу і поліпшення якості відділення водню від кисню і переміщення їх в пальник 76 по газопроводах 74 і 75 і спрощення конструкції. Газопроводи 74 і 75 забезпечені вентилями 77. Виконано з можливістю регулювання подачі в пальник 76 газоподібного палива водню і кисню. Вакуум-регулятор 73 і вакуумметр суміщені і виконані з порожнистої латуневой трубки 78, порожнина якої повідомляється зі зниженим тиском вакуум-балона 62. Латуневая трубка 78 розташована в циліндричної коробці 79 з полімерних матеріалів, забезпечена шкалою 80, градуйованою (в мм) ртутного стовпа. Незакріплений кінець трубки 78 з'єднаний зі стрілкою 81 за допомогою передавального механізму 82, виготовленого з бронзи. Стрілка 81 вакуумметра виконана з постійного магніту. У коробці 79 по периметру траєкторії руху стрілки 81 розташовані в належних точках і жорстко закріплені геркони 83 і 84. Виконано з можливістю взаємодії магнітного поля стрілки 81 з герконами 81 для автоматичного регулювання та підтримки заданої межі параметрів низького тиску і управління роботою вакуум-насосів 71 і 72. Геркони 83 виконані з можливістю розмикання електричного кола, що живить вакуум-насоси 71 і 72, а геркон 84 працює на замикання електричного кола, що живить вакуумні насоси 71 і 72. Пальник 76 складається з двох трубок 85 і 86. Трубка 85 з'єднана з газопроводом 74, за яким переміщається водень, а трубка 86 з'єднана з газопроводом 75, за яким переміщається кисень.

Пристрій для розщеплення води на водень і кисень може бути виконано в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що ємність 1 забезпечена компресором 87 і трубкою 88. Ємність 47 наповнена дистильованою водою, з'єднана з ємністю 1 електролізера за допомогою трубки 48. Ємність 47 закупорена пробкою 89. Виконано з можливістю переміщення дистильованої води з ємності 47 в ємність 1 самопливом і підтримки заданого рівня рідини в ємності 1 за допомогою вакуумного клапана.

Пристрій працює наступним чином.

Відкриваємо вентилі 50, 70 на трубці 48 і газопроводах 74 і 75. Замикаємо електричний ланцюг, що живить реле часу 54 і плоскі пластинчасті 4, або пластинчасті гофровані 5, або пластинчасті перфоровані 6, або сітчасті 7, або щеткообразние 18, або коміркові 21, або коміркові стільникові 23, або коміркові Гребешкова 25, або трубчасті 27 / зовнішні 28 і внутрішні 29 / електроди, або циліндричні 32, або багатогранні 33, або поличні 37, ультразвуковий генератор 36 або інфразвуковий генератор, через електричні перемикачі 42 і 43, через електромашинні перетворювач 40. при цьому електромашинні перетворювач 40 перетворює змінний струм в постійний струм при номінальній напрузі і живить електроди 4 або 5, 6, 7, 18, 21, 23, 25, 27, 32, 33, 34, 37. Дистильована вода з ємності 47 переміщається зверху вниз по трубці 48, в ємність 1 електролізера 1 самопливом. Одночасно повітря за допомогою бульбашок переміщається від низу до верху по трубці 48 заповнюючи належний обсяг вакууму в ємності 47. Як тільки дистильована вода заповнить належний обсяг в ємності 1 електролізера до рівня трубки 48, нижній кінець трубки 48 закривається рідиною і перешкоджає переміщенню повітря знизу вгору в ємність 47 . Вакуум в ємності 47 перешкоджає переміщенню рідини зверху вниз. Переміщення рідини з ємності 47 припиняється. Через відрізок часу реле часу 54 розмикає електричний ланцюг, що живить соленоїд 53. У соленоїді 53 зникає магнітне поле, під дією пружини 61 сердечник 60 переміщує поршень 56 за допомогою штока 57 уздовж циліндра 55. Дозована порція рідкої лугу / їдкого калію або їдкого натрію / переміщається в ємність 1 електролізера по трубці. Як тільки поршень 56 переміститься до мікроперемикача 58, мікроперемикач 58 замикає електричний ланцюг, що живить соленоїд 53 і реле часу 54. В соленоїді 53 виникає магнітне поле. Соленоїд 53 спрацьовує і переміщує поршень 56 у вихідне положення. При проходженні електричного струму через електроди електролізера 1 відбуваються електрохімічні процеси руху іонів до електродів. Позитивно заряджені іони рухаються до катода, а анодні іони кисню рухаються до катода. Електричний струм по зовнішньому ланцюзі є процес руху іонів від анода до катода. На анод і катод відбувається реакція нейтралізації іонів, яка призводить до утворення атомів і молекул і виділенню речовин на аноді кисню, а на катоді - водню. У дистильованої воді відсутні солі та інші домішки, тому на електродах не залишаються опади і нальоти солей. У дистильованої воді недостатньо стійкі молекулярні та іонні зв'язку. При електролізі лужної дистильованої води відбувається швидше руйнування молекулярних і іонних зв'язків і розщеплення води на водень і кисень, ніж при використанні водопровідної води. Вакуум-регулятор 73 регулює і підтримує задані параметри вакууму в вакуум-балоні 62 і управляє роботою вакуум-насосів 71 і 72 в автоматичному режимі. Вакуум-насоси 71 і 72, працюючи, створюють знижений тиск / вакуум / в вакуумному балоні 62 і в ємності 1 електролізера. За рахунок вакууму в ємності 1 електролізера 1 відбувається вилучення водню і кисню з електроліту в процесі електролізу, прискорюється розщеплення води на водень і кисень і переміщення в вакуум-балон 63. У вакуум-балоні 63 водень відділяється від кисню по різниці питомої ваги газів і переміщається за допомогою вакуумних насосів 71 і 72 в пальник 76 по газопроводах 74 і 75.

Електроди в батареї 3 можуть працювати в другому варіанті. Другий варіант такої ж, як перший, відрізняється від нього тим, що електроди 18 виконані щеткообразнимі, голки 19 яких спрямовані в основу 20 пластин, розташованих на протилежному боці. Між підставою пластин 20 і кінцями голок 19 є належний зазор і різна полярність.

Електроди 18 в батареї 3 можуть працювати в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що кінці голок 19 щеткообразних електродів 18 спрямовані один на одного. Між кінцями голок 19 є належний зазор і різна полярність.

Електроди 21 в батареї 3 можуть працювати в четвертому варіанті. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що електроди 21 виконані осередковою. Осередкові електроди 21 в поперечному перерізі можуть мати форму осередків 22 в формі кола, овалу, квадрата, ромба, багатогранника. Між осередковою електродами 21 встановлені щеткообразние електроди 18 з двох сторін, їх голки 19 встановлені в центр кожного осередку 22. Між голками 19 і стінами осередків 22 електродів 21 є належний зазор і різна полярність.

Електроди 23 в батареї 3 можуть працювати в п'ятому варіанті. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електроди 23 виконані у формі осередкових стільникових електродів, всередині осередків є діафрагма 24 аналогічно як в бджолиних сотах. Осередки 22 в електродах 23 можуть мати поперечний переріз у формі кола, овалу, квадрата, ромба, багатокутника. Між електродами 23 встановлені щеткообразние електроди 18, встановлені голки щеткообразних електродів 18 в центр кожного осередку 22. Між голками 19 і стінами осередків 22 і діафрагмою 24 є належний зазор і різна полярність.

Електроди 25 в батареї 3 можуть працювати в шостому варіанті. Шостий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що електроди 25 виконані у формі гребішковою осередкових електродів 25, що містять пластину з одним рядом голок 26, встановлених таким чином, щоб надати осередкам 22 форму кола, овалу, квадрата, ромба, багатокутника. Між осередковою Гребешкова електродами 25 встановлені щеткообразние електроди 18, їх голки 19 встановлені в центр кожної клітини 22 електродів 25. Між електродними голками 19 і стінами осередків 22 є належний зазор і різна полярність.

Електроди 27 в батареї 3 можуть працювати в сьомому варіанті. Сьомий варіант такої ж, як 2-6 варіанти, відрізняється від них тим, що електроди 27 виконані трубчастими. Зовнішні труби 28 з'єднані між собою в єдиний каркас в батарею 3. Усередині зовнішніх труб 28 розташовані внутрішні труби 29, розташовані коаксильного один одному. Поперечний розріз труб може мати форму кола, овалу, квадрата, багатокутника, ромба. Внутрішні труби 29 жорстко закріплені на рамі 30. Між зовнішніми 28 і внутрішніми трубами 29 є належний зазор і різна полярність. Батарея 3 забезпечена ніжками 12 та боковими упорами 13 з діелектричного матеріалу.

Електроди 32 в батареї 3 можуть працювати в восьмому варіанті. Восьмий варіант такої ж, як 1-7 варіанти, відрізняється від них тим, що електроди 32 виконані у формі циліндрів, встановлених в циліндричну ємність коаксильного один одному. Між ними є належний зазор і різна полярність. Електроди 33 в батареї 3 можуть працювати в дев'ятому варіанті. Дев'ятий варіант такої ж, як восьмий варіант, відрізняється від нього тим, що електроди 33 виконані у формі багатогранників, встановлених в багатогранну ємність паралельно один одному. Між ними є належний зазор і різна полярність.

Електроди 34 в батареї 3 можуть працювати в дев'ятому варіанті. Десятий варіант такої ж, як 1-9 варіанти, відрізняється від них тим, що частина електродів виготовлено з нікелю, а частина - з нержавіючої сталі, ці електроди встановлені між собою. Нікелеві електроди виконують функцію каталізаторів. Виконано з можливістю вступу в проміжні взаємодії з речовинами електроліту, в кінці електролізу вони відновлюють свої властивості.

Електроди в батареї 3 можуть бути виконані в одинадцятому варіанті. Одинадцятий варіант такої ж, як 1-10 варіанти, відрізняється від них тим, що на піддоні 35 встановлений і жорстко закріплений ультразвукової або інфразвуковий генератор 36, виконаний з можливістю створення і генерації пружних хвиль. У процесі електролізу генератор 36 створює пружні хвилі, які взаємодіють з електрохімічними процесами руху іонів, призводить до прискорення руйнування молекулярних і іонних зв'язків, прискорює розщеплення води на водень і кисень, підвищує продуктивність і знижує витрати енергії на розщеплення води.

Електроди 37 в батареї 3 можуть бать виконані в дванадцятому варіанті. Дванадцятий варіант такої ж, як 1 варіант, відрізняється від нього тим, що електроди 37 виконані у формі багатоповерхових полиць. Полки електродів встановлені на різних рівнях таким чином, щоб полки 37 одного ряду входили в пази полиць іншого ряду. Між рядами полиць є належний зазор і різна полярність. Електроди 37 можуть бути розташовані як у вертикальній, так і в горизонтальній площині.

Електроди 4, 5, 6, 7, 18, 21, 23, 25, 27, 33, 37 можуть працювати на другому режимі. Другий режим такий же, як перший режим, відрізняється від нього тим, що електроди з'єднані з джерелом змінного струму 39 через електромашинні перетворювач 40, генератор 41 електричних імпульсів і електричні перемикачі 42 і 44. При цьому змінний струм перетвориться в постійний струм. Генератор 41 електричних імпульсів створює електричні імпульси на електродах при номінальній напрузі електричного струму.

Електроди 4, 5, 6, 7, 18, 21, 23, 25, 27, 33, 34, 37 можуть працювати і на третьому режимі. Третій режим такий же, як перший режим, відрізняється від нього тим, що електроди з'єднані з джерелом змінного струму 39 через електромашинні перетворювач 40 і електричні перемикачі 42 і 45. При цьому змінний струм перетвориться в постійний струм, струм низької напруги перетворюється в струм високої напруги в десятки тисяч вольт.

Вакуум-регулятор 73 працює таким чином. При роботі вакуум-насосів 71 і 72 в вакуум-балоні 62 і ємності 1 електролізера створюється низький тиск-вакуум. Трубки вакуум-регулятора 73 повідомляються з латуневой порожнистої трубкою 78, при зміні тиску порожниста трубка 78 вакуум-регулятора 73 кілька скручується, переміщення її передається за допомогою передавального механізму 82 до зміни положення стрілки 81. Стрілка 81 повертається і своїм магнітним полем постійного магніту взаємодіє з герконом 83. Під дією магнітного поля стрілки 81 геркон 83 розмикає електричний ланцюг, що живить вакуум-насоси 71 і 72. вакуум-насоси 71 і 72 припиняють працювати. За допомогою електролізу води вода розкладається на водень і кисень. Водень і кисень переміщаються з ємності 1 електралізера в вакуум-балон 62 і заповнює його. У вакуум-балоні 62 водень відділяється від кисню в вакуумі. Водень переміщується вгору, а кисень опускається вниз від різниці питомої ваги газів. З вакуум-балона 62 переміщається в пальник 76, водень переміщається по газопроводу 74, кисень - по газопроводу 75. При цьому кисень переміщається в центральну трубку 86, а водень - в міжстінний простір між трубками 86 і 85 в пальнику 76. Як тільки відбудеться підвищення тиску вище заданих параметрів в вакуум-балоні 62, тиск по трубці передається в вакуум-регулятор 73. Латуневая трубка 78 при підвищенні тиску розпрямляється і переміщається в початкове положення. Як тільки тиск досягне належного параметра, стрілка 81 переміщається до геркона 84 і впливає своїм магнітним полем на геркон 84. Геркон 84 замикає електричний ланцюг, що живить вакуум-насоси 71 і 72. Вакуум-насоси починають працювати і переміщують водень і кисень. Вакуум-насос переміщує водень з вакуум-балона 62 в пальник 76, а вакуум-насос 72 переміщує кисень з вакуум-балона 62 в пальник 76. Гримучий газ може бути використаний в якості палива в парових котлах для опалення житлових і виробничих приміщень, в парових котлах паровозів, в парових котлах в електричних станціях, в двигунах внутрішнього згоряння та інших машинах. У процесі електролізу і переміщення водню і кисню на ємності 1 електролізера в вакуум-балон 62 надходить і частина водяної пари. Пари охолоджуються і перетворюються в конденсат / дистильовану воду. Як тільки рівень конденсату піднімається до рівня верхнього геркона 67, поплавок спливе, переміщається від низу до верху в камері поплавця 66, поплавок 69 магнітним полем постійного магніту взаємодіє з герконом 67. Геркон 67 замикає електричний ланцюг, що живить електричний насос 65. Електричний насос 65 переміщує конденсат з вакуум-балона 62 в ємність 1 електролізера по трубці 64 у вихідне положення. Як тільки піде весь конденсат, поплавок 69 переміщається зверху вниз і в камері поплавця 66 і магнітним полем постійного магніту, розташованого на поплавці 69, взаємодіє з герконом 68. Геркон 68 розмикає електричний ланцюг, що живить електричний насос 65. Насос 65 припиняє працювати.

Пристрій для розщеплення води на водень і кисень може працювати в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що електролізер веди забезпечений компресором 87 /фіг.28/. Замикаємо електричне коло, що живить компресор 87. Компресор 87 створюється надлишковий тиск, стиснене повітря тиском не нижче 0,2 МПа / 2 кгс / см ² / і виробляє подачу в ємність 1 електролізера під піддон 35. Стисле повітря під піддоном рівномірно розподіляється і переміщається через отвори піддону 35 від низу до верху при допоможи бульбашок повітря. Бульбашки повітря поглинають бульбашки водню і кисню, що виділяються в процесі електролізу, і відривають їх від електроліту або води. Водень і кисень переміщаються в вакуум-балон 62 під дією різниці питомої ваги газів. Там водень відділяється від кисню під дією різниці питомої ваги газів. Водень переміщається по газопроводу 74, а кисень по газопроводу 75 в пальник 76.

ФОРМУЛА ВИНАХОДУ

1. Пристрій для розщеплення води на водень і кисень, що містить герметичну, заповнену електролітом ємність електролізера, в яку встановлена ​​батарея електродів з нержавіючої сталі, з'єднаних між собою через шайби з діелектричного матеріалу за допомогою болтів і гайок, аноди і катоди яких, відповідно, послідовно з'єднані між собою і з джерелом змінного струму через електромашинні перетворювач, генератор електричних імпульсів і електричні перемикачі, перша вхідна трубка ємності електролізера з'єднана з ємністю з дистильованою водою через регулятор рівня, друга вхідна трубка з'єднана з ємністю з рідкої лугом через дозатор, забезпечений соленоїдом і реле часу, а ємність електролізера з'єднана з пристроєм для відділення водню від кисню, що відрізняється тим, що пристрій для відділення водню від кисню виконано у вигляді вакуум-балона, забезпеченого поплавковою камерою, вакуум-регулятором, вакуум-насосами і вихідними газопроводами, верхня частина ємності електролізера з'єднана за допомогою вхідної трубки із середньою частиною вакуум-балона і за допомогою вихідний трубки через електричний насос - з нижнім підставою вакуум-балона, поплавкові камера з герконами, поплавком і пластинами з постійного магніту виконана з можливістю автоматичного видалення конденсату з вакуум-балона в ємність електролізера, вихідні газопроводи вакуум-балона з'єднані з пальником через вакуум-насоси та вентилі, а вакуум-регулятор оснащений стрілкою з постійного магніту, по периметру руху якої розташовані геркони, з'єднані з вакуум-насосами за допомогою електричного кола і виконані з можливістю взаємодії магнітного поля стрілки з герконами для створення і підтримки заданих параметрів вакууму і управління роботою насосів, при цьому частина електродів виконана з нікелю з можливістю поєднання функцій електрода і каталізатора, а піддон ємності електролізера забезпечений ультразвуковим або інфразвукових генератором.

2. Пристрій за п.1, що відрізняється тим, що електроди виконані пластинчастими, перфорованими, гофрованими, щеткообразнимі сітчастими, осередкова, осередкова стільниковими, осередкова Гребешкова.

3. Пристрій за п.1, що відрізняється тим, що електроди виконані у вигляді зовнішніх і внутрішніх труб різної полярності, поперечний переріз яких може мати форму кола, овалу, квадрата, ромба, багатокутника, при цьому внутрішні труби жорстко закріплені на рамі, а між внутрішніми і зовнішніми трубами є зазор.

4. Пристрій за п.1, що відрізняється тим, що електроди виконані у формі багатоповерхових полиць, встановлених рядами на різних рівнях таким чином, що електроди одного ряду входять в пази іншого ряду, а між полицями і рядами є зазор і різна полярність.

5. Пристрій за п.1, що відрізняється тим, що ємність електролізера забезпечена компресором і вакуумним клапаном.
