ВИНАХІД
Патент Російської Федерації RU2291228
РЕАКТОР ДЛЯ ОТРИМАННЯ водню і кисню плазмохімічним
І електролізного МЕТОДАМИ
Ім'я винахідника: Фатєєв Віктор Васильович (RU); Широков-Брюхов Євген Федорович
Ім'я патентовласника: Широков-Брюхов Євген Федорович
Адреса для листування: 117593, Москва, Литовський б-р, 5/10, кв.203, Е.Ф. Широкова-Брюхова
Дата початку дії патенту: 2005.03.17
Винахід відноситься до галузі енергетики. Реактор для отримання водню і кисню плазмохімічним і електролізним методами містить корпус високого тиску і хвилеводи генератора надвисокочастотного випромінювання. Корпус має вигляд циліндра, закритого з торців сферичними днищами, в яких опозитно встановлені хвилеводи генератора надвисокочастотного випромінювання, між якими розташовані на фіксованій відстані паралельні пустотілі перфоровані електроди, порожнини яких з'єднані з холодильниками-осушниками і молекулярними ситами, при цьому хвилеводи встановлені таким чином, щоб випромінювання було направлено вздовж проміжків між електродами, а частота випромінювання підібрана таким чином, щоб створювати між електродами резонансну стоячу хвилю. Між хвилеводами і днищами встановлені відбивачі у вигляді напівсферичних екранів, а між хвилеводами і електродами встановлені форсунки для подачі вуглекислого газу і водяної пари. Технічний ефект - переклад атомних електростанцій з базового режиму в диспетчерський, шляхом виробництва водню і кисню в періоди зниження навантаження у споживача і використання водню і кисню в газопарових установках допоміжних електростанцій при пікових і напівпікових навантаженнях у споживача.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі енергетики і може служити для перекладу атомних електростанцій з базового режиму експлуатації в диспетчерський режим з одночасним отриманням, використанням і накопиченням водню і кисню, в періоди спаду споживання електроенергії (нічний час, вихідні та святкові дні) водень і кисень виробляються і накопичуються , а в періоди зростання споживання електронавантаження вище номінальної в напівпікових і пікових режимах використовуються в газових турбогенераторах парогазового циклу допоміжної електростанції.
В даний час і далі економічно доцільно заміщати природне вуглеводневе паливо на водневе, як з точки зору економіки, так і з точки зору екології навколишнього середовища. Крім вищевказаного способу використання водню і кисню, вони можуть бути використані: в турбінах високих параметрів, оснащених змішують пароперегрівом з воднево-кисневими пальниками високого тиску; в різного типу паливних елементах, поршневих і газотурбінних установках транспортного типу з використанням твердотільних накопичувачів водню.
В даний час відпрацьовані різні способи отримання водню з органічного палива в промисловості в умовах дорогого устаткування з відносно малим ресурсом, процес вимагає попереднього очищення вихідної сировини і отриманого продукту, а по викидах в навколишнє середовище відповідає спалюванню цього органічного палива.
Другим напівпромисловим полулабораторним методом отримання водню і кисню є електролізний метод, але з-за малих потужностей установок і щодо великого споживання електроенергії - більше 5-6 кВт · год на 1 куб. м H 2 не використовується широко в промисловості.
Третім лабораторним методом є метод отримання водню і кисню плазмохімічним методом, заснованим на іонізації вуглекислого газу в поле надвисокочастотного радіовипромінювання (СВЧ), близького до частоти коливання молекул вуглекислого газу. В результаті опромінення вуглекислого газу СВЧ поглинається енергія рівна ~2,89 еВ / мол і утворюється окис вуглецю СО + 1 / 2O 2 з частковою іонізацією суміші, все проміжні реакції йдуть в нерівноважному стані і продукти реакції необхідно постійно відводити. При наявності парів води в вуглекислому газі утворюється окис вуглецю, яка вступає в реакцію з парами води: СО + Н 2 О -> СО 2 + Н 2. Ця реакція знову нерівноважна і потрібен постійний відвід продуктів розкладання із зони реакції.
Весь цей процес відбувається поблизу перфорованої поверхні електролізних електродів разноименной полярності, а самі електроди пустотілі, з'єднані з холодильниками-осушниками, з молекулярними ситами і з вихідними холодильниками, причому за рахунок перфорації електродів вдалося уникнути їх поляризації і далі розкладати водяна пара на водень і кисень, з висновком нестабільних продуктів розпаду із зони реакції і впливу СВЧ-випромінювання.
Описаний процес цілком визначається величиною ходу зворотних реакцій синтезу вуглекислого газу і води з компонентів реакції, з метою зменшити хід зворотних реакцій проводяться такі заходи:
- Підтримання в обсязі реактора тиску вуглекислого газу і водяної пари в межах 2,0-2,5 МПа, що є хорошим інгібітором; в той же час вуглекислий газ, оброблений СВЧ, є хорошим каталізатором розкладання водяної пари на водень;
- Одночасно з перерахованими вище процесами в реакторі відбувається постійна продування обсягу від продуктів розкладання в систему виведення через перфорацію електродів, виключаючи тим самим зворотні реакції;
- Додатково, в обсязі реактора скорочені вільні обсяги до мінімуму з метою скорочення обсягів нерівноважних компонентів газів, що можуть брати участь в зворотних реакціях.
Аналогом і прототипом процесів і конструкції «Реактор для отримання водню і кисню плазмохімічним і електролізним методами» з'явилася лабораторна установка отримання водню і кисню плазмохімічним методом, розроблена в ІАЕ ім. І. В. Курчатова, молекулярні сита, розроблені там же [1].
Однак лабораторну установку з малими обсягами реактора ~50 см куб., З кварцовими діафрагмами і великими паразитними обсягами і дискретними процесами не може бути використана в промисловому виробництві, так як:
- Потужність установки повинна бути кілька сот МВт;
- Обсяги кілька сот м куб .;
- Повинен бути використаний найбільш дешевий тариф на електроенергію - нічний;
- Продуктивність реактора на виході десятки тисяч м куб. водню і кисню в годину;
- Водяна пара, який використовується в реакторі, повинен бути використаним в турбогенераторі, тобто з відборів турбіни;
- Вуглекислий газ може доставлятися для підживлення в газоподібному або твердому стані з нафтоперегінних заводів як викидний продукт;
- Умови техніки безпеки повинні відповідати промисловим виробництвам отримання водню і кисню;
- Використання кварцових вікон для хвилеводів в умовах змінних режимів роботи реактора вельми проблематично, і вони замінені металевими діафрагмами, що спираються на сітчасте підставу;
- І останнє, промислова установка є безперервно діючою, а не періодично, як лабораторна, яку в будь-який момент можна зупинити.
Пропонований винахід «Реактор для отримання водню і кисню плазмохімічним і електролізним методом» служить для переходу від лабораторного методу досліджень до повномасштабного комбінованого виробництва водню і кисню плазмохімічним і електролізним методами в промисловості. Містить: циліндричний корпус тиску реактора, заглушений з двох торців днищами сферичної форми, в яких оппозітівний вмонтовані хвилеводи від генераторів СВЧ-випромінювання, між якими встановлені пустотілі електролізні електроди з перфорованою поверхнею, порожнини яких з'єднані з вихідними пристроями: холодильниками - осушниками, молекулярними ситами і вихідними холодильниками, корпус тиску реактора екранований від випромінювання СВЧ напівсферичними екранами, в зазорах між екранами і електродами електролізера встановлений блок форсунок, що подають вуглекислий газ і водяну пару в активну зону реактора на перфоровані електроди електролізера.
У зазори паралельно розташованих і разноименно заряджених електродів направлено СВЧ випромінювання, що створює з суміші вуглекислого газу і водяної пари електрично провідну плазму, яка на разноименно заряджених електродах додатково розкладає водяну пару і сепарує водень і кисень кожен на своєму електроді, відводячи їх із зони розкладання за своїми внутрішнім каналам в електродах на молекулярні сита, вуглекислий газ і вода повертаються в цикл. Основне призначення реактора: отримання водню і кисню найбільш економічним методом, з можливістю перекладу атомних електростанцій з базового режиму в диспетчерський, не погіршуючи при цьому умов безпечної роботи ядерного реактора і атомної станції в цілому. Це досягається за рахунок того, що станція як працювала в базовому режимі, так і працює: але в періоди незатребуваною навантаження виробляється водень і кисень в плазмохімічному і електролізному реакторі, в подальшому, водень і кисень, накопичені в газгольдерах, використовуються для отримання додаткової енергії, компенсуючи пікові і напівпікові навантаження у споживача, при надмірному накопиченні водню і кисню можлива подача водню в газову магістраль для заміщення витрат природного газу - це можливо, так як параметри по пожежної безпеки та вибухову безпеку для водню і природного газу збігаються, проте, за екологічними показниками водень краще, так як при спалюванні водню утворюється водяна пара.
У той же самий час за рахунок різниці тарифів нічного, напівпіковий і пікового режимів можливо отримувати прибуток, так за Постановою ФЕК №11 від 02.04.2002 р .: -
- Нічний тариф - 284 руб. / МВт · год;
- Піковий режим - 603 руб. / МВт · год.
Витрати електроенергії на отримання 1 куб. м Н 2 не більше 4 кВт · год. Кількість енергії, незатребувана споживачем і заміщати отриманням водню і кисню для блоку в 1000 МВт в нічний час близько 400 МВт протягом 8 годин, в піковому режимі необхідно додатково відпустити споживачеві понад встановленої потужності 400 МВт протягом 2-3 годин. Вище перераховані факти дають можливість використовувати ядерний реактор в стаціонарному режимі, воднево-кисневий реактор для компенсації провалів споживання потужності, а водень і кисень використовувати для компенсації пікових і напівпікових режимів в парогазових установках.
Доказом істотних ознак винаходу «Реактор для отримання водню і кисню плазмохімічним і електролізним методами» є конструкція, яка складається з таких елементів: циліндричний посудину високого тиску, з торців закритий сферичними дітищами, в яких опозитивні вмонтовані хвилеводи, торці хвилеводів закриті металевими мембранами, які спираються на сітчасте підставу з боку генераторів СВЧ, між опозитивні розташованими хвилеводами встановлені електролізерних електроди з перфорованою поверхнею і пустотілі всередині, з'єднані з вихідними пристроями: холодильниками-осушниками, молекулярними сигами і вихідними холодильниками. Електролізерних електроди розташовані паралельно один одному на відстані = 1,2-1,3 довжини хвилі НВЧ.
Між випромінювачами НВЧ і днищами корпусу тиску встановлені екрани, що захищають метал корпусу від випромінювання СВЧ і напрямні розсіяний потік радіовипромінювання на електроди. Між випромінювачами НВЧ і електролізерних електродами встановлені блоки форсунок, що подають в обсяг реактора вуглекислий газ і насичена пара, перемішуючи їх в зоні впливу СВЧ і електролізних електродів, на яких відбувається подальше розкладання і сепарація сумішей з воднем і киснем і з через них відводяться продукти розкладання на поділ і очищення, після чого водень і кисень направляються в свої газгольдери, а вуглекислий газ і вода повертаються в цикл.
Перфорація поверхні електродів і відведення продуктів розкладання водяної пари через пустотілі канали всередині електродів дозволяє уникнути їх поляризації, для компенсації якої треба було додатково не менше 2 кВт · год на 1 куб. м Н 2. Суть винаходу представлена кресленнями.
Фиг.1. Принципова конструкція реактора для отримання водню і кисню
плазмохімічним і електролізним методами.
![]() |
![]() |
Фиг.2. Залежність електропровідності плазми від ступеня іонізації суміші водяної пари і вуглекислого газу. Фіг.3. Залежність енергетичного обмеження стану молекул суміші Н 2 О + CO 2 з урахуванням зворотних і ланцюгових реакцій.
![]() |
![]() |
Фіг.4. Енергетична залежність отримання водню з суміші СО 2 + Н 2 О від співвідношення СО 2 / H 2 O і коливальної температури молекул Tv. Фіг.5. Область стійкості при отриманні водню і кисню по відношенню до зворотних реакцій в залежності від співвідношення СО 2 / Н 2 О енергії молекул суміші.

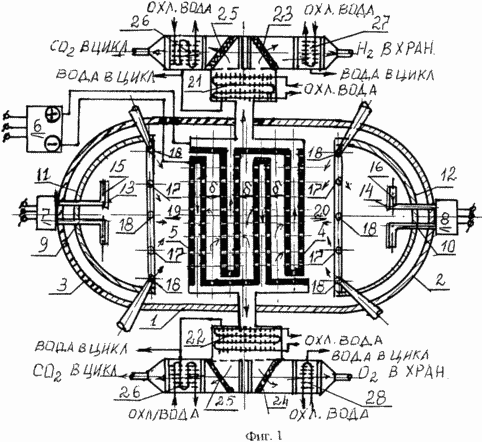

На фіг.1 представлена принципова конструкція реактора для отримання водню і кисню плазмохімічним і електролізним методами.
Реактор складається з корпусу 1 тиску, сферичних днищ 2 і 3, пустотілих перфорованих паралельно розташованих на фіксованій відстані « »Електролізних електрода 4 і 5, до яких поведений ток різної полярності низької напруги від джерела 6 постійного струму, генератори 7 і 8 понад високочастотних (СВЧ) коливань з'єднані з хвилеводами 9 і 10, які проходять в корпус 1 тиску через днища 2 і 3, самі днища 2 і 3 і корпус 1 тиску захищені від НВЧ напівсферичними екранами 11 і 12, які направляють розсіяне випромінювання від волноводов 9 і 10, а і від опорних сіток 15 і 16 і металевих діафрагм 13 і 14 в сторону електродів 4 і 5.
Внутрішня порожнина корпусу 1 тиску від навколишнього середовища в хвилеводах 9 і 10 відділяється металевими діафрагмами 13 і 14, що спираються всередині хвилеводів на опорні сітки 15 і 16 (крихкий матеріали як кварц виключені).
У внутрішню порожнину корпусу 1 в обсяги 19 і 20 через блоки форсунок 17 і 18 подаються вуглекислий газ форсунками 17 з газгольдера і насичена водяна пара форсунками 18 з відборів пара турбогенератора.
Продукти часткового розкладання суміші вуглекислого газу і водяної пари є плазмою і подаються в фіксовані проміжки « »Між різнополярними електродами 4 і 5, на яких відбувається сепарація водню і кисню, одночасно через перфорацію і канали в електродах 4 і 5 відводяться продукти розкладання вуглекислого газу і водяної пари на холодильники-осушувачі 21 і 22, осушені суміші подаються на молекулярні сита 23 водню , 24 кисню і 25 вуглекислого газу, де відбувається остаточне очищення водню, кисню і вуглекислого газу від домішок і охолодження в холодильниках: вуглекислого газу 26, водню 27 і кисню 28, після чого отримані очищені і охолоджені водень і кисень направляються на зберігання, а вода і вуглекислий газ направляються в цикл, слід зазначити, що вуглекислий газ не витрачається в процесі розкладання води на водень і кисень, за винятком природних втрат при транспортуванні, перевалці і продування, мала частина вуглекислоти йде з отриманим киснем, так як молекулярні сита для вуглекислого газу 25 і кисню 24 в повному обсязі поділяють вуглекислий газ і кисень.
На фіг.1 для наочності показані електроди 4 і 5 електролізера поверненими на 90 ° навколо вертикальної осі, а в зазори « »Між електродами направлено випромінювання СВЧ до освіти стоячих резонансних хвиль. Маленькими стрілками показано рух плазми до електродів 4 і 5, в перфорацію і продуктів розкладання у внутрішні канали до системи очищення і їх виведення з системи.

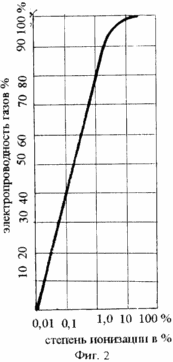

На фіг.2 показана залежність електропровідності плазми від ступеня іонізації вуглекислого газу і водяної пари, причому при опроміненні суміші Н 2 О + СО 2 СВЧ вуглекислий газ поглинає енергію і розпадається на СО і 1 / 2О 2, в свою чергу СО розкладає воду на Н 2 і СО 2, все реакції не рівноважні, дана реакція йде без витрат зовнішньої енергії, однак, енергія молекул суміші не може бути більше 1500 К, так як зростають зворотні реакції, які можуть перейти в ланцюгову см. фіг.3.

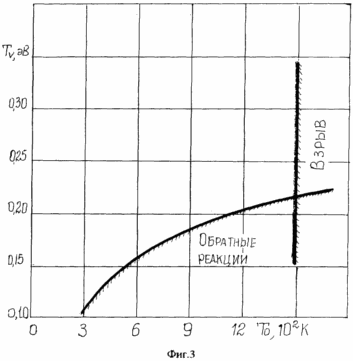

На фіг.3 показані обмеження при проведенні технологічного процесу від 300 К до 1500 К, а коливальна температура реагентів Tv змінюється в досить широких межах від 0,1 до 0,3 еВ.

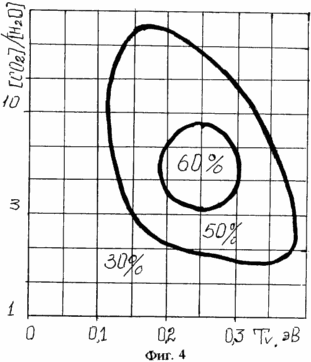

На фіг.4 показана залежність виходу водню від відносини СО 2 / Н 2 О і коливальної температури Tv. Причому оптимум виходу кінцевих продуктів знаходиться в межах відносини СО 2 / Н 2 О ~3-10 раз і Tv ~0,2-0,3 еВ, що добре контролюється, при інших значеннях, вище зазначених величин в оптимальному режимі, співвідношення близько 6 і Tv = 0,25 еВ представляється проблемою, необхідні дослідження.

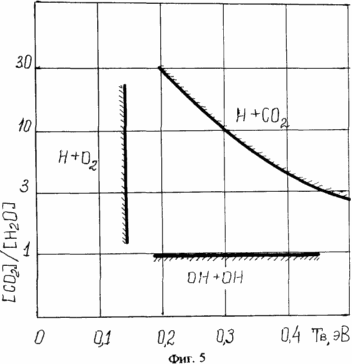

На фіг.5 показані області стійкості процесу в реакторі по відношенню до зворотних реакцій.
Плазмохімічний аналіз і синтез в суміші СО 2 Н 2 О представляє собою складний нерівноважний фізико-хімічний процес, який в залежності від іонізуючого СВЧ випромінювання і складу суміші може привести до утворення різних продуктів, нам цікаві реакції, що призводять до отримання молекулярного водню. Для отримання молекулярного водню ступінь іонізації в суміші СО 2 Н 2 О повинна бути не менше lg (n е / n o) ~1. При досягненні необхідного ступеня іонізації в суміші вуглекислого газу і водяної пари реакції йдуть за наступною схемою:
СО 2 СО 3, при цьому коливальному порушення СО 2 Tv ~0,1 еВ, атомарний кисень швидше вступає в реакцію (3), ніж в трьох (СО 3) часткову рекомбінацію. У цьому випадку основна частка атомів кисню (або аналогічно радикалів СО 3) вступає в реакцію з СО 2, однак частина з них реагує з парами води:
Про + Н 2 O -> ОН + ОН; Е у ~1 еВ / мол; утворений радикал ОН ініціює процес відновлення молекулярного водню з води за допомогою СО:
Область параметрів, при яких відбувається утворення водню, обмежується реакціями:
ВІН + Н -> Н 2 О + O;
Н + СО 2 -> ОН + СО;
Н + О 2 -> ОН + О; ці реакції обмежуються межами параметрів, зазначених на фіг.3, там же вказані межі, що обмежують область здійснення механізму реакцій (4) і (5).
Критерій стійкості водню в цьому випадку буде: обмеження на Т о, необхідне для запобігання ланцюгової реакції, описується конкуруючими реакціями:
Н + О 2 -> ОН + О; Е про ~0,7 еВ / мол; К о = 10 Е -10 см 3 / с; Н + О 2 + М -> М + АЛЕ; До 3 ~3Е-31 см 3 / с; звідки видно, що безпечна реакція буде проходити за умови:
Т про<E o ln -1 [Ko / K 3n o].
Реактор для отримання водню і кисню плазмохімічним і електролізним методами працює наступним чином:
реактор - 1 продувається насиченою водяною парою через форсунки 18, одночасно подається електроенергія на джерело 6 постійного струму і низької напруги і на електроди 4 і 5 електролізера, подається електроживлення на генератори 7 і 8 СВЧ, які прогріваються і досягають необхідної потужності і частоти на волноводах 9 і 10, після досягнення на волноводах необхідних параметрів через блоки форсунок 17 і 18 подаються вуглекислий газ і водяну пару, вуглекислий газ і водяну пару надходять в обсяги 19 і 20 змішання і іонізації, частково іонізована плазма з обсягів 19 і 20 надходить в зазори « »Між електродами 4 і 5, де відбувається подальша іонізація суміші вуглекислого газу і водяної пари, відбувається сепарація водню і кисню на електродах, подальше розкладання водяної пари на водень і кисень і відведення продуктів розкладання через перфорацію і канали всередині електродів 4 і 5, до осушувача -холодильник 21 і 22 і молекулярною ситам 23, 24 і 25, в яких відбувається остаточне розділення водню, кисню і вуглекислого газу, далі продукти після молекулярних сит 23, 24 і 25 подаються на холодильники: вуглекислого газу 26, водню 27 і кисню 28, водень і кисень направляються на зберігання, а вода і вуглекислий газ повертаються в цикл. Отримані водень і кисень готові до використання в промисловості, побутових умовах і зберігання в газгольдерах.
Техніко-економічне обґрунтування роботи реактора для отримання водню і кисню.
Реактор може бути використаний з будь-якими джерелами електроенергії, але бажано використовувати електроенергію атомних станцій в період спаду споживання електроенергії і з використанням отриманих водню і кисню в пікових і напівпікових режимах на пускових електростанціях з використанням парогазового циклу. У цьому випадку основне обладнання, наприклад, атомні електричні станції з реакторами ВВЕР-1000, постійно працює в базовому режимі, а виробництво і використання водню і кисню знімає провали і піки і полупика, фактично атомна електрична станція великої потужності і пускова електростанція працює в диспетчерському режимі по електричної навантаженні при підвищеному ефективному коефіцієнті корисної дії.
Можливе використання отриманого водню при заміщенні у споживачів природного газу як в промисловості, так і в побутових умовах використання.
Орієнтовна вартість накопичених водню і кисню, отриманих в реакторі 1, може бути визначена з умов:
- Витрати електроенергії на отримання одного куб. м водню складуть не більше 4 кВт · год;
- Диференційний тариф (згідно з Постановою ФЕК №11 від 02.04.2002 р) складе:
- Нічний 284 руб / МВт · год;
- Напівпіковий - 355 руб / МВт · год:
- Піковий - 603 руб / МВт · год;
припускаючи дію нічного тарифу приблизно 8 годин і розташовуючи потужністю близько 400 МВт;
передбачувана дія пікового тарифу приблизно 2-3 години з передбачуваною потужністю 400 МВт для компенсації піку.
Теплотворна здатність водню: вища, середня, нижча, кДж / куб.м, відповідно: 12778,1, 11769,1, 10760,1. Слід зазначити, що вищу теплотворну здатність водню можна отримати, спалюючи воднево-кисневу суміш стехіометричного складу в пальниках високого тиску. У нашому випадку розглянемо вищу і середню теплотворні здатності водню.
Розрахунок економічного ефекту
Вартість незатребуваною нічної енергії, тис.руб. С = Т × М × с = 8 × 400 × 284 = 908,8;
Обсяг водню, отриманий за рахунок незатребуваною енергії: V = МНВ × Тноч /
м = 400 × 8/4 = 800 тис.куб.м Н 2;
Теплотворна здатність водню: кДж / куб.м | вища | середня |
12778,1 | 11769,1 | |
Енергія, укладена в 800 тис.куб.м H 2 ГДж | 10222,48 | 9415,3 |
У мережу віддається, МВт | 400 | 400 |
Від парогазового циклу з ККД | 0,6 | 0,6 |
Енергія, що віддається в мережу, МВт · год | 1703,7 | 1569,2 |
Збереження пікового навантаження, Т годину = Еел / МПИК | 4,26 | 3,92 |
Вартість електроенергії, при компенсації пікової навантаження, тис.руб. |
1027,33 |
946,23 |
Прибуток без урахування амортизаційних відрахувань і заробітної плати за один цикл - «провал-пік», тис.руб | 118,53 | 37,43 |
Припускаючи тільки тижневі і святкові коливання навантаження К = 60 в рік, отримаємо, тис.руб. | 7111,8 | 2245,8 |
Крім цього, можливе використання водню при заміщенні органічного палива - природного газу в промисловості та побуті при існуючих світових цінах на газ в даний час і гарантовано надалі. Наприклад, при вартістю 1000 куб.м природного газу, що відпускається європейським споживачам 230 $ / 1000 куб.м, при теплотворної здатності природного газу 33 МДж / куб.м і = 0,6-0,7 кг / куб.м (газ Комі), для одного циклу: провал-номінал.
Заміщається обсяг газу, куб.м Вартість заміщає газу, тис.руб |
310000 1782000 |
285000 1640000 |
Таким чином, використання реактора для отримання водню і кисню плазмохімічним і електролізним методами дозволяє переклад атомної електростанції з реакторами ВВЕР-1000 і пусковий котельні з парогазовим циклом з базового режиму навантаження в диспетчерський і на цьому додатково отримувати прибуток, заміщаючи природний газ воднем.
ВИКОРИСТОВУВАНА ЛІТЕРАТУРА
1. Атомно-воднева енергетика і технологія ». Збірник статей, випуск 8, стр.100-115.
В.А.Легасов і ін. «Плазмохімічним методи отримання енергоносіїв».
ФОРМУЛА ВИНАХОДУ
Реактор для отримання водню і кисню плазмохімічним і електролізним методами, що містить корпус високого тиску і хвилеводи генератора надвисокочастотного випромінювання, що відрізняється тим, що корпус має вигляд циліндра, закритого з торців сферичними днищами, в яких опозитно встановлені хвилеводи генератора надвисокочастотного випромінювання, між якими розташовані на фіксованому відстані паралельні пустотілі перфоровані електроди, порожнини яких з'єднані з холодильниками-осушниками і молекулярними ситами, при цьому хвилеводи встановлені таким чином, щоб випромінювання було направлено вздовж проміжків між електродами, а частота випромінювання підібрана таким чином, щоб створювати між електродами резонансну стоячу хвилю, між хвилеводами і днищами встановлені відбивачі у вигляді напівсферичних екранів, а між хвилеводами і електродами встановлені форсунки для подачі вуглекислого газу і водяної пари.
