ВИНАХІД
Патент Російської Федерації RU2034934
електролізерів
Ім'я винахідника: Воронін Ю.А .; Кондауров В.П.
Ім'я патентовласника: Воронін Юрій Олександрович
Адреса для листування:
Дата початку дії патенту: 1990.08.23
Винахід відноситься до технології електрохімічних виробництв. Електролізер включає циліндричний електропровідний корпус, анод, катод, патрубки для введення електроліту і для виведення газу. Електроди виконані герметичними у вигляді порожнистих циліндрів з порожнинами, які сполучаються із зовнішнім середовищем через патрубки, при цьому катод виконаний вписується через робочу порожнину в анод, в робочій порожнині між бічними циліндричними поверхнями електродів концентрично розміщені з проміжками електропровідні перегородки, вписуються один в одного, а в зазорах між підставами циліндричних електродів розміщені діелектричні прокладки з концентричними проточками для кріплення перегородок.
ОПИС ВИНАХОДИ
Винахід відноситься до технології електрохімічних виробництв.
Найбільш близьким до заявляється з технічної сутності і досягається позитивного ефекту є електролізер, що включає циліндричний електропровідний корпус, всередині якого розміщений циліндричний графітовий анод з конічною порожниною, що розширюється догори, і виконаний співвісно з віссю анода, порожнистий перфорований конічний катод, встановлений з можливістю обертання співвісно з анодом, кришку, штуцера для введення і виведення електроліту і для виведення газу, причому катод розміщений більшою підставою догори, отвори перфорації виконані з осями, паралельними осі анода, з кутом нахилу твірної стінки катода щодо осі анода 4-12 о, а в нижній частині катода встановлено турбінне колесо.
Недоліками відомого електролізера є складність конструкції і низька експлуатаційна надійність, обумовлена наявністю рухомих елементів.
Метою винаходу є підвищення експлуатаційної надійності при спрощення конструкції електролізера.
Поставлена мета досягається тим, що в електролізері, що включає циліндричний електропровідний корпус, анод, катод, патрубки для введення електроліту і для виведення газу, електроди виконані герметичними у вигляді порожнистих циліндрів з порожнинами, які сполучаються із зовнішнім середовищем через патрубки, при цьому катод виконаний вписується через робочу порожнину в анод, в робочій порожнині між бічними циліндричними поверхнями електродів концентрично розміщені з проміжками електропровідні перегородки, вписуються один в одного, а в зазорах між підставами циліндричних електродів розміщені діелектричні прокладки з концентричними проточками для кріплення перегородок.

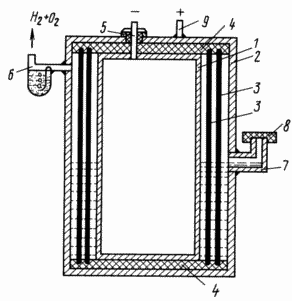

На кресленні показаний пропонований електролізер.
 |
Електролізер містить негативний електрод 1 катод, виконаний у вигляді порожнього циліндра, вписується в позитивний електрод 2 анод, який, в свою чергу, є корпусом. Між електродами 1 і 2 концентрично розташовані коаксіальні струмопровідні перегородки 3, вписуються з зазором один в одного. Перегородки 3 закріплюються діелектричними прокладками 4 з проточками, які забезпечують вільне проходження газу і електроліту в робочій порожнині. Прокладки 4 розміщені в зазорах між підставами циліндричних електродів 1 і 2. В катод уварений патрубок 5, що виконує функцію Електроконтакт і ізольований від анода. У анод уварені патрубок 6, забезпечений отсекателем (гідрозатворів), а й патрубок 7 для затоки електроліту з кришкою 8. До анода 2 приварений і електроконтакт 9. |
Електролізерів працює наступним чином
Перед роботою через патрубок 7 в робочу порожнину заливається електроліт водний розчин їдкого калі або їдкого натру до рівня, приблизно наполовину перекриває горизонтальну ділянку патрубка 7, після чого патрубок 7 герметично закривається кришкою 8. Циліндричні електроди 1 і 2 за допомогою електроконтактів 5 і 9 підключаються до регульованого джерела постійного струму, регулятором якого встановлюється заданий струм. При протіканні струму через електроліт відбувається розкладання води на водень і кисень, причому вода розкладається не тільки на поверхнях електродів 1 і 2, а й на поверхнях перегородок 3. Перегородки 3 збільшують ефективну площу електродів 1 і 2, що позитивно відбивається на роботі електролізера, так як знижується щільність утворення бульбашок газів і, таким чином, знижується перехідний опір "електроліт-електрод". При цьому зменшується тепловиділення і виключається необхідність використання штучного охолодження. Отримана в результаті електролізу суміш водню і кисню через патрубок 6 з відсікачем (гідрозатворів) надходить до газовому пальнику. Обсяг суміші водню і кисню визначається обсягом робочої порожнини заявляється електролізера, тобто зазором між електродами 1 і 2 за вирахуванням обсягу електроліту. Конструкція заявляється електролізера відповідає вимогам техніки безпеки: так, в разі вибуху суміші водню і кисню в робочій порожнині електролізера відбувається тільки деформація катода, що повністю безпечно.
Заявляється електролізер знайде широке застосування в народному господарстві і в індивідуальній діяльності, так як є пристроєм підвищеної безпеки.
ФОРМУЛА ВИНАХОДУ
Електролізер, що включає циліндричний корпус, анод, катод, встановлений коаксіально з корпусом, патрубки для введення електроліту і для виведення газу, що відрізняється тим, що, з метою підвищення надійності в роботі, катод виконаний у вигляді порожнього циліндра, корпус виконаний анодом, між анодом і катодом концентрично встановлені циліндричні біполярні електроди, закріплені з торців діелектричними з концентричними проточками прокладками, розміщеними між підставами циліндричних електродів.
