ВИНАХІД
Патент Російської Федерації SU348145

водневих ГЕНЕРАТОР

Ім'я винахідника: Крюков Г.М.
Ім'я патентовласника: Крюков Г.М.
Адреса для листування:
Дата початку дії патенту: 1971.03.29

Водневий генератор, що містить джерело пучка атомів водню, селектор станів, пристрій для збудження переходів атомів, резонатор з накопичувальним обсягом і соленоїд з екраном, який відрізняється тим, що, з метою скорочення часу підстроювання резонатора, підвищення відтворюваності і стабільності частоти, накопичувальний обсяг резонатора виконаний, по крайней мере, з двох відсіків, причому в одному відсіку магнітне надвисокочастотне поле орієнтоване перпендикулярно, а в іншому відсіку - паралельно напрямку магнітного поля соленоїда.

ОПИС ВИНАХОДИ

Винахід відноситься до області застосування приладів квантової електроніки і може бути використано при створенні стандартів частоти з підвищеною короткочасною і довготривалою стабільністю і відтворюваністю частоти.

У відомому водневому генераторі, випромінюють одну спектральну лінію, що складається з джерела пучка атомів водню, селектора станів, пристрої для збудження переходів атомів, резонатора з накопичувальним обсягом і соленоїда з екраном, потрібна велика кількість прецизійної апаратури, використовуваної для визначення величини і знака розладу резонатора. Крім того, в такому генераторі процеси настройки резонатора і калібрування магнітного поля вносять погіршення короткочасної стабільності частоти.

У пропонованому генераторі, з метою зменшення обсягу допоміжної апаратури, збільшення відтворюваності частоти, а й її короткочасної і довготривалої стабільності, накопичувальний обсяг розділений, принаймні, на два самостійних відсіку, певним чином орієнтованих щодо поля резонатора і поля соленоїда.

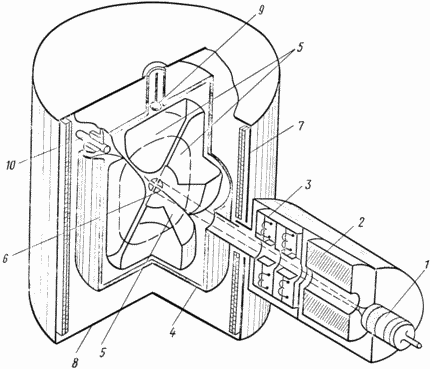

На кресленні представлений загальний вид пропонованого водневого генератора.

Генератор містить джерело 1 атомарного водню; селектор 2 станів; пристрій 3 для збудження атомів водню; резонатор 4, накопичувальний обсяг 5, розділений на чотири відсіки, входи 6 відсіків накопичувального обсягу, соленоїд 7, магнітний екран 8, петлю 9 зв'язку, елемент 10 настройки. Пристрій працює наступним чином. Джерело 1 атомів направляє пучок в напрямку селектора 2 станів. У вихідному пучку є атоми на чотирьох равнонаселенних рівнях надтонкої структури основного стану атома водню. Селектор 2 станів фокусує на пристрій 3 атоми на двох самих верхніх рівнях, а й розсіює атоми на двох нижніх рівнях. Пристрій 3 збуджує переходи між верхнім і третім зверху рівнями атомів, в результаті чого населеності цих рівнів вирівнюються. Потрапляє в накопичувальний обсяг 5 пучок містить збуджені атоми в трьох верхніх станах.

Накопичувальний обсяг 5 розділений на самостійні відсіки таким чином, що в одній парі відсіків магнітне СВЧ поле резонансного типу коливань перпендикулярно полю соленоїда, а в іншій парі паралельно. У відсіках першого типу атоми, що знаходяться на першому і третьому зверху рівнях, мають максимальну електромагнітну зв'язок з полем резонатора і випромінюють енергію при індукованих цим полем переходах на найнижчий рівень.

У відсіках другого типу випромінюють атоми, що знаходяться на другому зверху рівні енергії. Сигнали на трьох частотах, відповідних переходам з верхніх рівнів на один і той же нижній, виводяться з резонатора в навантаження через петлю 9 зв'язку.

В результаті частотного порівняння випромінюваних описуваних генератором трьох спектральних ліній вирішується завдання визначення величини і знака розладу резонатора і величини робочого магнітного поля. Таким чином, відпадає необхідність в додатковому опорному високостабільного генераторі, завдяки чому істотно зменшується обсяг необхідної апаратури. При цьому скорочується час підстроювання резонатора, підвищується відтворюваність і стабільність частоти.

ФОРМУЛА ВИНАХОДУ

Водневий генератор, що містить джерело пучка атомів водню, селектор станів, пристрій для збудження переходів атомів, резонатор з накопичувальним обсягом і соленоїд з екраном, який відрізняється тим, що, з метою скорочення часу підстроювання резонатора, підвищення відтворюваності і стабільності частоти, накопичувальний обсяг резонатора виконаний, по крайней мере, з двох відсіків, причому в одному відсіку магнітне надвисокочастотне поле орієнтоване перпендикулярно, а в іншому відсіку паралельно напрямку магнітного поля соленоїда.

Версія для друку
Дата публікації 05.01.2007гг
