Патент Російської Федерації RU2109088

Багатоблокових ПРОТОЧНИЙ електролізери для добування МЕТАЛІВ
З РОЗЧИНІВ ЇХ СОЛЕЙ

Ім'я винахідника: Кореневский Олександр Дмитрович; Дмитрієв Володимир Олександрович; Крячко
Ім'я патентовласника: Кореневский Олександр Дмитрович; Дмитрієв Володимир Олександрович; Крячко Костянтин Миколайович; Мамілов Володимир Вікторович
Адреса для листування:
Дата початку дії патенту: 1996.07.11

Використання: винахід відноситься до гідрометалургії, а саме до техніки вилучення металів з різних технологічних розчинів електролітичним методом, і може бути і використано для знешкодження токсичних компонентів розчину.

Сутність: катодні блоки електролізера виконані у вигляді камери з закріпленими на ній з обох сторін гратчастими струмопроводами, що представляють собою металеву рамку з геометричними розмірами, що збігаються з розмірами камери, і розділену на сектори вертикальними або горизонтальними перемичками.

ОПИС ВИНАХОДИ

Винаходи відносяться до гідрометалургії, а саме до техніки вилучення металів з різних технологічних розчинів електролітичним методом, і може бути і використано для знешкодження токсичних компонентів розчину.

Відомі багатоблокових проточний електролізер, що містить корпус з розміщеними в ньому анодними і катодними блоками, розташованими зверху корпусу трубопроводами для підведення розчинів і кишені для їх відводу [1], і багатоблокових проточний електролізер, що відрізняється від першого тим, що, з метою обслуговування та забезпечення можливості автоматизації, трубопроводи для підведення розчинів розміщені один в іншому і розташовані під днищем корпусу [2].

У відомих електролізерах катодні блоки виконані у вигляді камери з прямокутної рамки, по обидва боки якої знаходяться катоди з кілька шарів волокнистого вуглеграфітового матеріалу, покладеного на перфоровані струмопроводи з металу. Для введення оброблюваного розчину катодний блок забезпечений штуцером, розташованим вгорі [1] або внизу [2] камери.

Металовмісних розчин подається через штуцер в простір між двома катодами, проходить крізь перфоровані струмопроводи, катоди з вуглеграфітового матеріалу, і я не збіднів в процесі електролізу, видаляється з катодного камери.

Однак відомі електролізери недостатньо ефективні, що обумовлено способом підведення струму до катода через перфоровану токопровод, розташований з боку подачі оброблюваного розчину (тильній по відношенню до протівоелектроду), що знижує ступінь осадження металів в катодний осад за рахунок істотного екранування тильного боку катода від оброблюваного розчину, неравнодоступності поверхні катода, нерівномірності гідродинамічних умов електролізу катода по глибині катода.

Зазначені недоліки зумовлюють переважне використання відомих електролізерів в автономних від процесу вилуговування і замкнутих по оброблюваних розчинів (неодноразова циркуляція) технологічними схемами: вилуговування - сорбція цінних компонентів на іонообмінну смолу або активоване вугілля - десорбція цінних компонентів тіомочевиною - електроліз багатих, наприклад, по Аі розчинів ( до 2 г на літр) і істотно обмежують область їх застосування в технологічних схемах відкритого типу: вилуговування - електроліз продуктивних розчинів - до зміцнення "холостого" розчину реагентами - вилуговування.

Метою винаходу є інтенсифікація процесу електролітичного вилучення металів з розчинів їх солей і розширення області застосування електролітичного способу вилучення металів в промисловість.

Зазначені результати досягаються тим, що катодні блоки електролізера виконані у вигляді камери з закріпленими на ній з обох сторін гратчастими струмопроводами, що представляють собою металеву рамку з геометричними розмірами, що збігаються з розмірами камери, і розділену на сектори вертикальними або горизонтальними металевими перемичками (фіг. 1) .

При цьому параметр гратчастого струмопроводу L (фіг. 1), що дорівнює найменшому геометричному розміром секторів струмопроводу, визначається характеристиками використовуваного в якості катодів волокнистого вуглеграфітового матеріалу з тим розрахунком, щоб омічний опір катодного основи не перешкоджало поляризації катода по всьому об'єму.

Використання в конструкції електролізера гратчастого струмопроводу, в порівнянні з перфорованим струмопроводом по площі катода з боку подачі розчину в відомих електролізерах, має такі переваги: ​​більш ніж на порядок збільшується робоча площа катода, в значно меншій мірі екранується тильна по відношенню до протівоелектроду поверхню катода, забезпечується інтенсивність процесу електролітичного осадження металів по всій товщині і площі катода, поверхня катода більшою мірою однаково доступний, забезпечуються рівномірні гідродинамічні умови процесу по глибині катода, що в порівнянних умовах обумовлює більш високе вилучення металів з оброблюваних розчинів у порівнянні з відомими електролізерами (за один цикл витягується Проте 99,6% благородних металів).

Фіг. 1 зображений пропонований гратчастий токопровод	Фіг. 2 - розріз А-А фіг. 1

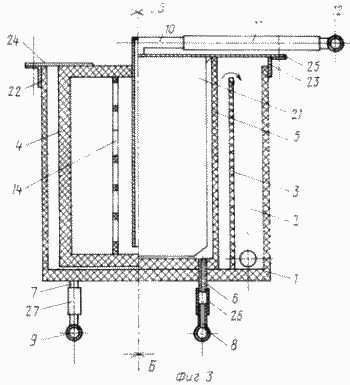

Фіг. 3 - електролізер загальний вигляд	Фіг. 4 - розріз Б-Б фіг.3

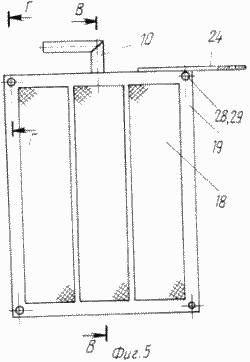

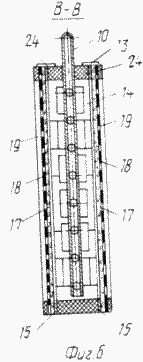

Фіг. 5 - катодний блок в зборі	Фіг. 6 - розріз В-В фіг.5

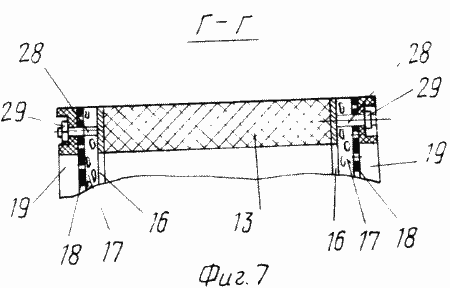

Фіг. 7 - розріз Г-Г фіг. 5.

Електролізер містить корпус 1 з кишенею 2, причому внутрішня стінка 3 кишені 2 нижче стінок корпусу 1 (фіг. 3). У корпусі 1 по черзі розміщені катодні і анодні блоки 4 і 5 відповідно (фіг. 3, 4). Анодні блоки 5 за допомогою штуцерів 6 повідомляються з підвідним трубопроводом 8, за допомогою штуцерів 7 - з відводить трубопроводом 9. Катодні блоки 4 за допомогою штуцера 10 повідомляються з підвідним трубопроводом оброблюваного розчину 12 (фіг. 3).

Катодні блоки 4 виконані у вигляді камер, які представляють собою рамку 13 (фіг. 6) з непровідного ток матеріалу, наприклад вініпласту з перфорованими перегородками 14 з того ж матеріалу, відповідними розташуванню перемичок 16 ґратчастих токопроводов 15 (фіг. 1), закріплених по обидва боки рамки 13.

На струмопроводах 15, забезпечених шпильками 28 (фіг. 7), зафіксовані катоди 17 з волокнистого вуглеграфітового матеріалу, що притискаються сіткою 18 з непровідного матеріалу (вініпласту), що закріплюється гратчастими кришками 19 з отворами під шпильки 28 (фіг. 6, 7). Герметичність катодного блоку 4 забезпечується шляхом стягування пакета за допомогою шпильок 28 і гайок 29 (фіг. 7).

Анодні блоки 5 виконані у вигляді камер зі стінками з іонообмінних мембран 20, всередині яких розташовані аноди 21 (фіг. 4). Камери забезпечені штуцерами 6 і 7 для підведення і відведення аноліта відповідно, причому штуцер 7 відводу аноліта подовжений з внутрішньої частини і визначає рівень аноліта в анодному блоці 5 (фіг. 3, 4).

Токоподвод до електродним блоком здійснений через шини 22 і 23 пелюстками 24 і 25 (фіг. 3).

Електролізер працює наступним чином

Через підвідний токопровод 8 і штуцер 6 в анодні блоки подається розчин аноліта, який омиває анод 21 і через штуцер 7 і відвідний трубопровід 9 виводиться з електролізера.

Металлсодержащими розчин - католід через підвідний трубопровід 12 і штуцер 10 подається в катодний блок 4, проходить крізь гратчасті струмопроводи 15, катоди 17 і я не збіднів в процесі електролізу, надходить в корпус 1, з якого переливається через внутрішню стінку 3 і потрапляє в кишеню 2.

Для заміни катодного блоку 4 перекривають подачу розчину, пелюстки 24 від'єднуються від шини 22 і проводять заміну катодного блоку, безперервний електроліз в інших катодних блоках.

Застосування запропонованого винаходу дозволяє здійснювати електролітичне витяг металів з розчинів їх солей безперервно по оброблюваного розчину з різним вмістом цінних компонентів, наприклад по золоту від 2 - 3 мг / л до 2 г / л і отриманням скидних (оборотних) за змістом видобутих металів розчинів, наприклад по золоту не більше 0,1 - 0,2 мг / л за один цикл, що значно розширює сферу застосування електролітичного способу вилучення металів в промисловості. Крім того, використання пропонованого технічного рішення дозволяє значно скоротити як капітальні, так і експлуатаційні витрати в процесі вилучення металів з розчинів.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Авторське свідоцтво СРСР N 395497, кл. C 25 C 7/00, 1972.

2. Авторське свідоцтво СРСР N 648658, кл. C 25 C 7/00, 1977.

ФОРМУЛА ВИНАХОДУ

Багатоблокових проточний електролізер для вилучення металів з розчинів їх солей, що містить корпус з розміщеними в ньому анодними і катодними блоками, трубопроводи для підведення і відведення аноліта, підведення католіта і кишеню для його виведення, який відрізняється тим, що катодні блоки виконані у вигляді камер з гратчастими токоподводами , що представляють собою металеву рамку з вертикальними і / або горизонтальними перемичками на токоподвода катодів з волокнистого вуглеграфітового матеріалу.
